Automobilių inžinierių draugijos (SAE) sukurta SAE 100 standartų serija „Hidraulinės guminės žarnos“ yra pagrindinis sektinas pavyzdys, apibrėžiantis įvairių tipų hidraulinių žarnų savybes ir paskirtį. Šie standartai užtikrina, kad žarnos atitiktų reikiamus saugumo, patikimumo ir našumo reikalavimus įvairiose pramonės šakose.
Plienine viela sustiprintos hidraulinės žarnos
Plienine viela sustiprintos hidraulinės žarnos yra skirtos atlaikyti aukštą slėgį ir yra plačiai naudojamos įvairiose hidraulinėse sistemose.
SAE 100 R1 / EN 853 1SN standartas
Plienine viela sustiprinta hidraulinė žarna, atitinkanti SAE100 R1 / EN 853 1SN standartą, tinka vidutinio slėgio hidraulinėms linijoms. Tokios žarnos atitinka Europos Sąjungos reikalavimus ir EN 853 1SN standarto eksploatacinius reikalavimus. Dėl didelio tempimo pintos plieninės vielos sutvirtinimo jis turi didesnį darbinį slėgį nei kitos guminės žarnos. Jį sudaro trys dalys: vamzdis, armatūra ir dangtelis. Vamzdis pagamintas iš alyvai atsparios sintetinės gumos, todėl žarna puikiai paskirsto alyvą. Armatūra pagaminta iš didelio tempimo pintos plieninės vielos sluoksnio, suteikiančio žarnai išskirtinį atsparumą aukštam slėgiui. Įvorė pagaminta iš aukštos kokybės sintetinės gumos, todėl žarna yra atspari dilimui, korozijai, atmosferos poveikiui, ozonui, senėjimui, saulės spinduliams ir pjovimui. Todėl tarnavimo laikas ilgesnis.
SAE 100 R2 / EN 853 2SN standartas
Plienine viela sustiprinta hidraulinė žarna, atitinkanti SAE100 R2 / EN 853 2SN standartą, dėl alyvai atsparaus vamzdžio tinka naftos pagrindu pagamintų hidraulinių alyvų platinimui. Jis taip pat gali praleisti alyvą nesukeldamas per didelio karščio ir nenutekėdamas. Jis daugiausia naudojamas kai kuriose mobiliosiose įrangose, tokiose kaip žemės ūkio traktorius, savivartis ir hidraulinė įranga vietoje. Jį sudaro trys dalys: vamzdis, armatūra ir dangtelis. Vamzdis pagamintas iš alyvai atsparios sintetinės gumos, todėl daugiausia naudojamas alyvoms pernešti. Armatūra pagaminta iš dviejų sluoksnių didelio tempimo pintos plieninės vielos, todėl žarna turi tvirtą struktūrą ir atlaiko aukštą slėgį. Todėl jis puikiai veikia aukšto slėgio darbo aplinkoje. Dangtis pagamintas iš aukštos kokybės sintetinės gumos, atsparios atmosferos poveikiui, ozonui, korozijai, trinčiai, senėjimui, saulės spinduliams ir pjovimui. Todėl tarnavimo laikas ilgesnis.
SAE 100 R5 standartas
Atitinkanti SAE100 R5 standartą plienine viela sustiprinta hidraulinė žarna tinka impulsinėms vidutinio slėgio hidraulinėms naftos alyvoms, tepalinėms alyvoms, perkaitintai tepalinei alyvai ir vandens bei oro vamzdžiams, tokiems kaip oro stabdys, vairo stiprintuvas, kuro filtras, turbokompresorius ir sunkiųjų komercinių transporto priemonių alyvos cilindrai. Jį sudaro trys dalys: vamzdis, armatūra ir dangtelis. Vamzdis pagamintas iš alyvai ir karščiui atsparios juodos sintetinės gumos. Armatūra pagaminta iš vieno sluoksnio didelio tempimo pintos plieninės vielos, užtikrinančios tvirtą žarnos struktūrą. Apvalkalas pagamintas iš pinto pluošto, todėl žarna yra atspari oro sąlygoms ir ozonui.
SAE100 R16
SAE100R16 dviejų sluoksnių plienine viela sustiprinta hidraulinė žarna tinka naftos ir vandens pagrindo hidrauliniams skysčiams perduoti. Jo darbinė temperatūra yra nuo minus 40 laipsnių iki plius 100 laipsnių.
SAE100 R17 standartas
SAE100 R17 standartą atitinkanti žarna paprastai naudojama aukšto slėgio hidraulinės alyvos linijose. Išoriniai žarnos matmenys yra mažesni ir turi žymiai siauresnį lenkimo spindulį nei kitų SAE 100 tipų žarnų.
SAE100 R9 + R10 + R12 standartai
Atitinkančios SAE100 R9 + R10 + R12 standartus, turinčios keturis kintamus sluoksnius spiralinės didelio tempimo plieninės vielos ir naudojamos hidraulinės sistemos eksploatavimui su naftos ir vandens pagrindo skysčiais, skirtais bendram pramoniniam naudojimui, šios žarnos viršija visus eksploatacinius reikalavimus dėl ypač aukšto slėgio ir didelio smūgio hidrauliniai įrenginiai. atitinka. Šios žarnos yra suderinamos su naftos skysčiais, taip pat su biologiškai skaidomais hidrauliniais skysčiais, tokiais kaip sintetiniai esteriai, poliglikoliai ir augaliniai aliejai. SAE100 R9 + R10 + R12 standartai gali būti naudojami šakiniuose krautuvuose, hidrauliniuose varikliuose, naftos telkinių gavybos mašinose, kasybos, kelių ir statybos mašinose ir panašiose srityse.

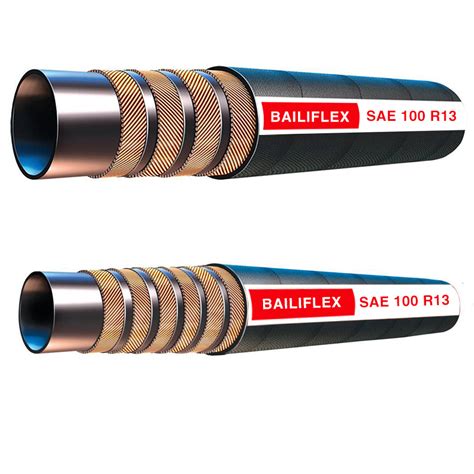

SAE100 R13 standartas
SAE100 R13 standartą atitinkanti žarna naudojama itin aukšto slėgio ir didelio smūgio hidraulinėse sistemose. Suderinamas su naftos pagrindu pagamintais skysčiais, taip pat su biologiškai skaidomais hidrauliniais skysčiais, tokiais kaip sintetiniai esteriai, poliglikoliai ir augaliniai aliejai. Jis naudojamas esant darbinei temperatūrai nuo minus 40 laipsnių iki plius 121 laipsnio. Apskritai panašiose srityse gali būti naudojami šakiniai krautuvai, hidrauliniai varikliai, naftos telkinių gavybos mašinos, kasybos, kelių ir statybos mašinos.
SAE100 R15 standartas
SAE100 R15 standartą atitinkanti žarna naudojama hidraulinėse sistemose, tokiose kaip ypač aukšto slėgio, didelio smūgio hidrostatinės transmisijos. Suderinamas su naftos pagrindu pagamintais skysčiais, taip pat su biologiškai skaidomais hidrauliniais skysčiais, tokiais kaip sintetiniai esteriai, poliglikoliai ir augaliniai aliejai. Jo darbinė temperatūra yra nuo minus 40 laipsnių iki plius 100 laipsnių.
Tekstile sutvirtintos hidraulinės žarnos
Tekstile sutvirtintos hidraulinės žarnos yra lengvesnės ir lankstesnės, todėl idealiai tinka žemo slėgio sistemoms ir pneumatiniams įrenginiams.
SAE100 R3 / EN 854 R3 standartas
SAE100 R3 / EN 854 R3 Standartą atitinkanti tekstile sutvirtinta hidraulinė žarna yra tinkama naftos arba vandens pagrindo hidrauliniams skysčiams tiekti. Jis daugiausia naudojamas žemo slėgio sąlygomis, taip pat naudojamas pneumatiniuose įrenginiuose. Jį sudaro trys dalys: vamzdis, armatūra ir dangtelis. Vamzdis pagamintas iš aukštos kokybės alyvai atsparios sintetinės gumos ir nereaguoja su naftos ar vandens pagrindu pagamintais hidrauliniais skysčiais. Armatūra pagaminta iš dviejų sluoksnių pintos tekstilės, todėl žarna yra lengva ir lanksti. Dėl to žarna yra paprasta naudoti. Dangtis pagamintas iš aukštos kokybės dilimui, korozijai, oro sąlygoms ir alyvai atsparios sintetinės gumos, todėl žarna tarnauja ilgiau.
SAE100 R4 standartas
Tekstile sustiprinta hidraulinė žarna, atitinkanti SAE100 R4 standartą, daugiausia naudojama alyvos siurbimui ir paskirstymui hidraulinėse sistemose. Jį sudaro trys dalys: vamzdis, armatūra ir dangtelis. Vamzdis pagamintas iš aukštos kokybės juodos, lygios ir alyvai atsparios sintetinės gumos, todėl žarna plačiai naudojama alyvos paskirstymui. Armatūra gaminama iš vieno ar kelių sluoksnių itin tvirtos pintos tekstilės su spiraline plienine viela, kuri suteikia žarnai tvirtą struktūrą. Įvorė pagaminta iš aukštos kokybės sintetinės gumos, todėl žarna yra atspari dilimui, korozijai, atmosferos poveikiui, ozonui, senėjimui ir pjovimui. Todėl tarnavimo laikas ilgesnis.
SAE100 R6 standartas
Tekstile sustiprinta hidraulinė žarna, atitinkanti SAE100 R6 standartą, tinka tiekti naftos arba vandens pagrindu pagamintus hidraulinius skysčius ir dažniausiai naudojama žemo slėgio sąlygomis. Jį sudaro trys dalys: vamzdis, armatūra ir dangtelis. Vamzdis pagamintas iš aukštos kokybės juodos sintetinės gumos, kuri yra atspari alyvai, dilimui ir korozijai. Todėl žarna plačiai naudojama tiekiant naftos arba vandens pagrindu pagamintus hidraulinius skysčius. Armatūra pagaminta iš pintos tekstilės sluoksnio, todėl plačiai naudojama žemo slėgio srityse. Dangtis pagamintas iš aukštos kokybės sintetinės gumos, atsparios dilimui, korozijai, atmosferos poveikiui, ozonui, pjovimui, senėjimui ir saulės spinduliams. Todėl tarnavimo laikas ilgesnis.
Termoplastinės hidraulinės žarnos
Termoplastinės hidraulinės žarnos pasižymi atsparumu įvairiems skysčiams ir plačiu temperatūrų diapazonu, todėl yra universaliai pritaikomos.
SAE 100 R7 standartas
Termoplastinė hidraulinė žarna, atitinkanti SAE 100 R7 standartą, tinka tiekti sintetinius, naftos ar vandens pagrindu pagamintus hidraulinius skysčius, kurių darbinė temperatūra nuo minus 40 laipsnių iki plius 100 laipsnių. Dėl tinkamų medžiagų jis nelaidus. Jį sudaro trys dalys: vamzdis, armatūra ir dangtelis. Vamzdis pagamintas iš aukštos kokybės alyvai atsparaus termoplastiko, todėl žarna plačiai naudojama sintetiniams, naftos ar vandens pagrindo hidrauliniams skysčiams tiekti. Armatūra pagaminta iš tinkamo sintetinio pluošto, o gaubtas iš aukštos kokybės termoplastiko, atsparaus oro sąlygoms ir hidrauliniams skysčiams. Jis daugiausia skirstomas į tris tipus: pluošto pynimo (ne metalo) dervos žarną, plieninės vielos pynimo dervos žarną ir pluošto arba vielos pynimo dervos dvigubą inkarą.
SAE100 R8 standartas
Termoplastinė hidraulinė žarna, atitinkanti SAE100 R8 standartą, yra tinkama naudoti sintetinius, naftos pagrindu pagamintus hidraulinius skysčius, kurių darbinė temperatūra yra nuo minus 40 laipsnių iki plius 100 laipsnių. Jis daugiausia naudojamas aukšto slėgio darbo sąlygomis (pvz., dažymo mašinose).
Specializuotos hidraulinės žarnos
Tam tikri SAE standartai apibrėžia žarnas, skirtas specifinėms, sudėtingoms darbo sąlygoms, užtikrinant patikimumą ir ilgaamžiškumą.
SAE100 R14 standartas
Pagal SAE100 R14 standartą jis naudojamas žarnoje, oro kompresoriaus išleidimo, karšto aliejaus ir skysčių, karštoje ir riebioje aplinkoje. Jo darbinė temperatūra yra nuo minus 3 laipsnių iki plius 260 laipsnių. Plačiai naudojamas maisto pramonėje, aukštos ir žemos temperatūros skysčiuose, chemijos pramonėje, kompresoriaus išleidime ir pan.
