Prietaisų skydelis yra svarbiausia automobilio informacijos šaltinis, suteikiantis vairuotojui duomenis apie transporto priemonės veikimą ir būklę. Volvo prietaisų skydelis, kaip ir kitų modernių automobilių, yra sudėtinga sistema, kurioje indikatorių ženklai perspėja apie suaktyvintas funkcijas, veikiančias sistemas arba įvykusias klaidas bei triktis.
Informacinis Ekranas ir Kelionės Kompiuteris
Jungtinio prietaisų skydelio informaciniame ekrane pateikiama informacija apie daugelį automobilio funkcijų, įskaitant pastovaus greičio palaikymo sistemą ir kelionės kompiuterį. Informacija vaizduojama ženklais ir tekstu. Daugiau informacijos apie konkrečias funkcijas, kurių būklė atspindima ekrane, rasite šių funkcijų aprašuose.
Automobilio kelionės kompiuteryje įrašomos ir skaičiuojamos tokios vertės, kaip atstumas, degalų sąnaudos ir vidutinis greitis važiuojant. Informaciją iš kelionės kompiuterio galima rodyti jungtiniame prietaisų skydelyje ir valdyti naudojant valdymo elementus, įrengtus ant kairiojo perjungiklio, bei pateikiamus jungtinio prietaisų skydelio meniu. Nuostatas galima patikrinti iškart, kai tik jungtinis prietaisų skydelis automatiškai apšviečiamas atrakinus automobilį. Jei nė vienas iš kelionės kompiuterio valdymo elementų nepanaudojamas per maždaug 30 sekundžių po vairuotojo durelių atidarymo, prietaisas išsijungia. Po to, norint naudotis kelionės kompiuteriu, reikia pasukti raktelį į padėtį II arba užvesti variklį.
Kelionės kompiuterio meniu rodmenys keičiami cikliškai. Viena iš alternatyvų - pradingęs kelionės kompiuterio ekranas. Tai taip pat žymi ciklo pradžią / pabaigą. Valdymui naudojami šie mygtukai: OK - atveria ciklą su kelionės kompiuterio funkcijomis ir suaktyvina pažymėtą parinktį; Reguliavimo ratukas - atveria ciklą su kelionės kompiuterio antraštėmis ir slenka per parinktis; RESET - anuliuoja, prilygina nuliui arba išeina iš funkcijos po išrankos padarymo.
Galima pasirinkti, kuris kelionės kompiuteris turi būti rodomas. Siekiant užtikrinti, kad joks valdymo elementas nebūtų sekos viduryje, pirmiausia juos reikia nustatyti iš naujo, du kartus paspaudžiant mygtuką RESET. Pasukite reguliavimo ratuką, jei norite naršyti skirtingus antraščių derinius. Sustokite ties pageidaujamu šios kelionės deriniu jungtinio prietaisų skydelio ekrane. Kelionės kompiuterio rodinį jungtiniame prietaisų skydelyje galima kelionės metu bet kada perslinkti į kitą parinktį. Viena iš parinkčių reiškia, kad kelionės kompiuteris nerodomas.
Taip pat galite nustatyti vidutines sąnaudas, vidutinį greitį arba abu iš naujo. Patvirtinkite išranką spausdami OK. Užbaikite spausdami RESET. Jungtinio prietaisų skydelio meniu pateikiamos kelionės kompiuterio nustatymo parinktys. Atverkite meniu, kad patikrintumėte / suderintumėte toliau lentelėje pateiktas funkcijas.
Galima pasirinkti, kurioms funkcijoms atverti ir patikrinti / suderinti atlikti šiuos veiksmus: Siekiant užtikrinti, kad joks valdymo elementas nebūtų sekos viduryje, pirmiausia juos reikia atstatyti, 2 kartus paspaudžiant mygtuką RESET. Paspauskite OK: atsiveria ciklas su visomis funkcijomis. Naršykite funkcijas reguliavimo ratuku ir pasirinkite / patvirtinkite su OK. Užbaikite spausdami RESET du kartus, pirmiausia baigę tikrinti / reguliuoti.
Toliau pateikiamos įvairios kelionės kompiuterio funkcijos: Skaitmeninis greitis (km/h arba mph), Rodinio nėra (parodo automobilio greitį skaitmenimis, jungtinio prietaisų skydelio centre), Šildytuvas (tiesioginis užvedimas, 1 laikmatis, 2 laikmatis), Papildomas šildytuvas (Auto įjungta arba Išjungta), TC parinktys (kiek liko nuvažiuoti su degalų likučiu bake, kuro sąnaudos, vidutinis greitis, kelionės ridos skaitiklis T1, T2, bendras atstumas). Aptarnavimo būsena (parodo mėnesių skaičių ir ridą, likusią iki kito aptarnavimo). Alyvos lygis. Pranešimai.
Vieną iš toliau esančioje lentelėje pateikiamų antraščių galima pasirinkti nepertraukiamai rodyti jungtiniame prietaisų skydelyje. Kad nurodytumėte, kurią, atlikite toliau aprašomus veiksmus: Siekiant užtikrinti, kad joks valdymo elementas nebūtų sekos viduryje, pirmiausia juos reikia atstatyti, 2 kartus paspaudžiant mygtuką RESET. Sukite reguliavimo ratuką: kelionės kompiuteriui pasirenkamos antraštės rodomos ciklu. Sustokite ties pageidaujama antrašte.
Kelionės kompiuterio antraštės: Informacija, Kelionės ridos skaitiklis T1 (visas atstumas), Kelionės ridos skaitiklis T2 (visas atstumas), Atstumas su baku (kiek liko nuvažiuoti su degalų likučiu bake), Degalų sąnaudos (momentinės sąnaudos), Vidutinis greitis. Taip pat yra parinktis "Kelionės kompiuterio informacijos nėra", kuri parodo tuščią ekraną, kuris taip pat žymi ir ciklo pradžią / pabaigą.
Kelionės metu galima bet kada įjungti kitą jungtinio prietaisų skydelio kelionės kompiuterio parinktį. Atlikite šiuos veiksmus: Pasukite reguliavimo ratuką - sustokite ties pageidaujama antrašte.
Parametrų atstatymas: Ridos skaitiklis ir vidutinis greitis. Kai jungtiniame prietaisų skydelyje rodoma kelionės kompiuterio antraštė T1, visas atstumas, T2, visas atstumas arba Vidutinis greitis.
Kai rodomas techninės priežiūros pranešimas, simbolis ir pranešimas išvalomi naudojant OK mygtuką, arba praėjus tam tikram laikui dingsta patys.
Pastaba: Jei, naudojant kelionės kompiuterį, pasirodo įspėjimas, prieš vėl suaktyvinant kompiuterį tą įspėjimą reikia patvirtinti. Patvirtinkite pranešimą, vieną kartą paspausdami posūkio svirtelės mygtuką OK.
Skaitmeninio Prietaisų Skydelio Temos
Skaitmeniniame prietaisų skydelyje galima pasirinkti įvairias temas, kurios keičia matuoklių ir indikatorių išvaizdą. Galimos temos: „Elegance“, „Eco“ ir „Performance“. Temą galima pasirinkti tik veikiant varikliui.
Norint pakeisti temą, reikia spustelėti kairiojo perjungiklio mygtuką OK ir nurodyti meniu parinktį "Temos", sukant svirtelės reguliavimo ratuką. Spauskite OK mygtuką. Pasukite ratuką, norėdami pasirinkti temą ir patvirtinkite pasirinkimą spausdami OK mygtuką. Kai kuriuose modelių variantuose centrinės konsolės ekrano vaizdas atitinka jungtinio prietaisų skydelio temą. Prietaisų kontrasto režimą ir spalvų režimą galima nustatyti naudojant kairiąją svirtelę.
Temos pasirinkimą ir kontrasto režimo bei spalvų režimo nuostatas galima įrašyti į kiekvieno nuotolinio valdymo pultelio atmintį.
Tema „Elegance“
Ši tema apima degalų lygio matuoklį, variklio aušinimo skysčio temperatūros matuoklį, spidometrą ir tachometrą. Kai degalų lygio matuoklio rodyklė pasiekia pirmąją baltą padalą, įsijungia geltonas indikatoriaus ženklas, informuojantis apie žemą degalų lygį bake. Taip pat rodomi pavarų perjungimo arba įjungtos pavaros indikatoriai.
Tema „Eco“
Ši tema taip pat apima degalų lygio matuoklį, spidometrą ir tachometrą. Be to, joje yra "Eco guide", kuris padeda vairuoti ekonomiškiau. Kaip ir "Elegance" temoje, degalų lygio matuoklio rodyklė, pasiekus tam tikrą lygį, sukelia geltoną įspėjamąjį ženklą. Taip pat rodomi pavarų indikatoriai.
Tema „Performance“
Ši tema skirta sportiškesniam vairavimui. Joje yra degalų matuoklis, variklio aušinimo skysčio temperatūros matuoklis, spidometras, tachometras ir "Power guide", kuris rodo variklio galią. Taip pat rodomi pavarų indikatoriai.

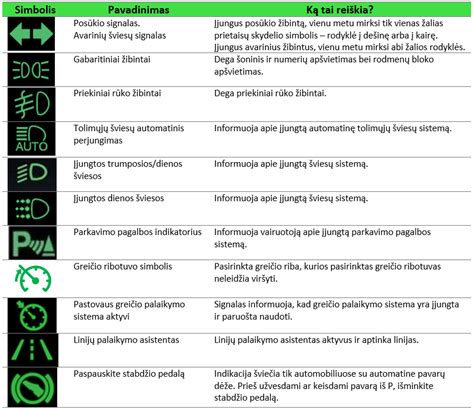

Kontroliniai ir Įspėjamieji Ženklai
Indikatorių ženklai yra esminė saugos priemonė, informuojanti vairuotoją apie automobilio sistemas. Jie skirstomi į įspėjamuosius, kontrolinius ir informacijos ženklus.
Raudonas įspėjamasis ženklas įsijungia tada, kai aptinkamas gedimas, kuris gali turėti įtakos automobilio saugai ir (arba) važiavimo sąlygoms. Tuo pat metu jungtinio prietaisų skydelio informaciniame ekrane pasirodo aiškinamasis tekstas.
Informacinis ženklas kartu su tekstu jungtinio prietaisų skydelio informaciniame ekrane įsijungia tada, kai kurioje nors automobilio sistemoje aptinkamas nuokrypis.

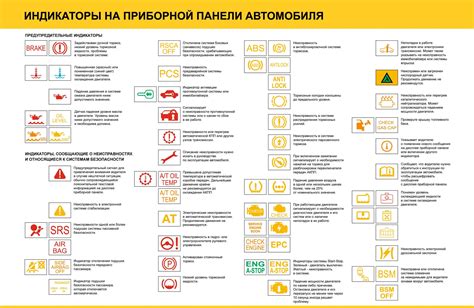

Toliau pateikiami dažniausiai sutinkami ženklai ir jų reikšmės:
- ABL sistemos gedimas: Jei ABL funkcija (aktyvių judančių žibintų funkcija) sugenda, užsidega šis ženklas.
- Išmetimo sistema: Jei užvedus variklį šis ženklas šviečia, taip gali būti dėl to, jog sugedo automobilio išmetimo sistema. Nuvykite į autoservisą, kad šis sistemą patikrintų. „Volvo" rekomenduoja kreiptis į įgaliotąjį „Volvo“ autoservisą.
- ABS sistemos gedimas: Jei pasirodo šis ženklas, sistema neveikia. Įprasta automobilio stabdžių sistema veikia, tačiau be ABS funkcijos. Sustokite saugioje vietoje ir išjunkite variklį. Iš naujo užveskite variklį. Jei ženklas toliau šviečia, nuvykite į servisą, kad jame patikrintų ABS sistemą. „Volvo" rekomenduoja kreiptis į įgaliotąjį „Volvo“ autoservisą.
- Įjungtas galinis rūko žibintas: Šis ženklas užsidega, kai įjungiamas galinis rūko žibintas.
- Stabilumo sistema: Mirksintis ženklas rodo, kad stabilumo sistema veikia. Jei ženklas dega pastoviai, tai reiškia, kad sistema sugedus.
- Stabilumo sistema, sportinis režimas: Sportinis režimas leidžia važiuoti aktyviau. Tada sistema nustato, ar greičio pedalas spaudinėjamas ir vairas sukinėjamas greičiau, posūkiai įveikiami aktyviau nei važiuojant įprastai ir iki tam tikro lygio leidžia atlikti automobilio galinės dalies kontroliuojamo slydimo manevrą prieš įsikišdama ir stabilizuodama automobilį. Ženklas ima šviesti suaktyvinus sportinį režimą.
- Variklio šildytuvas (dyzeliniuose modeliuose): Šis ženklas užsidega variklio šildymo metu. Pašildymas dažniausiai įjungiamas dėl žemos temperatūros.
- Mažas kuro kiekis bake: Jei ima šviesti šis ženklas, degalų lygis bake yra žemas, todėl kaip galima greičiau įpilkite degalų.
- Informacija, skaitykite tekstinį pranešimą ekrane: Šis ženklas užsidega, kai bent viena iš automobilio sistemų veikia ne taip, kaip turėtų. Ekrane taip pat atsiranda tekstinis pranešimas. Pranešimo tekstas išvalomas mygtuku OK arba pats automatiškai išnyksta po tam tikro laiko. Informacijos ženklas taip pat gali užsidegti kartu su kitais ženklais.
- Įjungtos tolimosios šviesos: Šis ženklas užsidega, kai įjungiamos tolimosios šviesos arba „mirksint” tolimosiomis šviesomis.
- Kairiojo / dešiniojo posūkio indikatorius: Abiejų posūkio signalų indikatoriai mirksi tada, kai įjungtas avarinis signalas.
- Eco funkcija įjungta: Ženklas ima šviesti suaktyvinus Eco funkciją.
- Start/Stop: Automatiškai išjungus variklį pasirodo ženklas.
- Slėgio padangose stebėjimo sistema: Ženklas įsijungia, jei užregistruojamas žemas slėgis padangose arba nutinka slėgio padangose stebėjimo sistemos triktis.
- Priminimas - neuždarytos durys: Jei tinkamai neuždaromos vienos iš durelių, informaciniame ekrane pasirodo informacija arba įspėjamasis ženklas su aiškinamąja iliustracija. Kaip galima greičiau sustokite saugioje vietoje ir uždarykite atidarytas dureles. Jei automobilis važiuoja didesniu nei maždaug 7 km/val. greičiu, užsidega įspėjamasis ženklas.
- Priminimas - netinkamai uždarytas variklio dangtis: Jei variklio dangtis uždaromas netinkamai, informaciniame ekrane parodomas įspėjamasis ženklas su aiškinamąja iliustracija. Kaip įmanoma greičiau saugioje vietoje sustabdykite automobilį ir uždarykite variklio dangtį.
- Priminimas - netinkamai uždarytas bagažinės dangtis: Jei bagažinės dangtis uždaromas netinkamai, informaciniame ekrane parodomas informacinis ženklas su aiškinamąja iliustracija.
Gauge Cluster (DIM) Repair 2004 Volvo XC90 S60 S80 XC70 V70
Visi indikatoriai ir įspėjamieji ženklai, išskyrus ženklus informacinio ekrano centre, šviečia, esant II raktelio padėčiai arba užvedus variklį, atlikdami veikimo patikrą.
