Šiame straipsnyje pateikiama išsami informacija apie Volvo S40 (1996m. laidos) automobilio saugiklius ir reles, padedanti lengvai identifikuoti ir pakeisti sugedusius komponentus. Tinkamai veikianti elektros sistema yra automobilio saugumo ir komforto pagrindas, todėl suprasti, kur yra svarbiausi saugikliai, yra labai svarbu.
Centrinio Elektroninio Modulio (CEM) Saugikliai
Centrinis elektroninis modulis (CEM) yra pagrindinis automobilio elektros sistemos valdymo centras. Jam skirti keli pirminiai saugikliai, užtikrinantys jo tinkamą funkcionavimą.
- Pirminis centrinio elektroninio modulio (CEM) saugiklis po daiktadėže: 50A
- Pirminis centrinio elektroninio modulio (CEM) saugiklis po daiktadėže: 50A
- Pirminis saugiklis centriniam elektriniam blokui bagažinėje: 60A
- Pirminis relių ir saugiklių dėžutės saugiklis po daiktadėže: 60A
- Pirminis relių ir saugiklių dėžutės saugiklis po daiktadėže: 60A
Taip pat yra mažesnės amperažo vertės saugikliai, skirti konkrečioms funkcijoms:
- Pirminis centrinio elektroninio modulio (CEM) saugiklis po daiktadėže: 20A
Saugikliai, Susiję su Komfortu ir Patogumu
Dauguma prietaisų, užtikrinančių komfortą kelionės metu, yra apsaugoti atskirais saugikliais:
- Papildomas elektrinis šildytuvas*: 100A
- Šildomas priekinis stiklas*, kairioji pusė: 40A
- Prekinio stiklo valytuvai: 30A
- Stovėjimo šildytuvas*: 25A
- Salono ventiliatorius*: 40A
- Šildomas priekinis stiklas*, dešinioji pusė: 40A
Saugikliai, Susiję su Važiuokle ir Vairavimu
Saugumo ir tinkamo automobilio valdymo užtikrinimui skirti šie saugikliai:
- ABS siurblys: 40A
- ABS vožtuvai: 20A
- Priekinių žibintų plovikliai*: 20A
- Priekinių žibintų aukščio reguliavimas*, aktyvieji ksenoniniai priekiniai žibintai (ABL)*: 10A
- Reguliuojama vairo jėga*: 5A
Saugikliai, Susiję su Variklio Valdymu ir Papildoma Įranga
Variklio veikimą ir įvairias papildomas sistemas užtikrina šie saugikliai ir relės:
- Variklio valdymo modulis, transmisijos valdymo modulis, oro pagalvės: 10A
- Šildomi valytuvų purkštukai*: 10A
- Žibintų jungikliai: 5A
- Relės ritės: 5A
- Papildomi žibintai*: 20A
- Garso signalas: 15A
- Relės ritė pagrindinėje variklio valdymo sistemos relėje; variklio valdymo modulis (4 cil., 2,0 l, 5, 6 cil.): 10A
- Transmisijos valdymo modulis: 15A
- Elektromagnetinė kondicionieriaus sankaba (ne 4 cil. 2,0 l, ne 5 cil. dyzeliniuose); pagalbinis aušinimo skysčio siurblys (4 cil. 2,0 l dyzeliniuose): 15A
- Kondicionieriaus sankabos elektromagneto relės ritė (ne 5 cil. dyzeliniuose), aušalo siurblio relės ritė (1,6 l benzininiuose Start/Stop); centrinio elektros bloko relės ritės variklio skyriaus šaltojoje zonoje (Start/Stop): 5A
- Užvedimo relė*: 30A
- Uždegimo ritės (1,6 l benzininiame variklyje B4204T7); kaitinimo valdymo modulis (5 cil. dyzeliniame): 10A
- Variklio valdymo modulis (4 cil. 2,0 l); uždegimo ritės (5, 6 cilindrų benzininis); kondensatorius (6 cil.): 20A
- Variklio valdymo modulis (benzininiuose, išskyrus 4 cil. 2,0l): 10A
- Variklio valdymo modulis (1,6 l dyzeliniuose, 5 cil. dyzeliniuose): 15A
- Variklio valdymo modulis (4 cil. 2,0 l): 20A
- Vožtuvai (1,6 l benzininiuose); oro srauto jutiklis (1,6 l, 4 cil. 2,0 l); termostatas (4 cil. 2,0 l benzininiuose); EVAP vožtuvas (4 cil. 2,0 l benzininiuose); klimato reguliavimo sistemos aušinimo vožtuvas (4 cil. 2,0 l dyzeliniuose); EGR aušinimo siurblys (4 cil. 2,0 l dyzeliniuose): 10A
- Reguliatoriaus vožtuvas, degalų srautas (variklis D4162T): 10A
- Masės oro srauto jutiklis (5 cil. dyzelinis, 6 cil.), reguliuojamieji vožtuvai (5 cil. dyzelinis), purkštukai (5, 6 cil. benzininis), variklio valdymo modulis (5, 6 cil. benzininis): 15A
- Kondicionieriaus sankabos elektromagnetas (5, 6 cil.); vožtuvai (1,6 l, variklis B4204T7, 5 ir 6 cil.); variklio valdymo modulis (6 cil.); elektromagnetai (6 cil. be turbokompresoriaus); generatoriaus varikliai, įsiurbimo kolektoriaus pavaros (6 cil. be turbokompresoriaus); masės oro srauto jutiklis (variklis B4204T7, 5 cil. benzininis); alyvos lygio jutiklis (5 cil. dyzelinis): 10A
- Vožtuvai (4 cil. 2,0 l); alyvos siurblys (4 cil. 2,0 l benzininiuose); centrinis „Lambda“ zondas (4 cil. 2,0 l benzininiuose); galinis „Lambda“ zondas (4 cil., 2,0 l dyzeliniuose): 15A
- „Lambda“ zondai (1,6 l benzininiuose, variklis B4204T7); „Lambda“ zondas (5 cil. dyzeliniuose); radiatoriaus ritininio dangčio valdymo modulis (1,6 l dyzeliniuose, 5 cil. dyzeliniuose): 10A
- Priekinis „Lambda“ zondas (4 cil. 2,0 l); galinis „Lambda“ zondas (4 cil. 2,0 l benzininiuose); EVAP vožtuvas (5, 6 cil. benzininiuose); „Lambda“ zondai (5, 6 cil. benzininiuose): 15A
- Aušalo siurblys (1,6 l benzininis Start/Stop): 10A
- Aušalo siurblys (5 cil. benzininiuose); Karterio ventiliacijos šildytuvas (5 cil. benzininiuose); Automatinės pavarų dėžės alyvos siurblys (5 cil. benzininiuose Start/Stop): 10A
- Uždegimo ritės (4 cil. 2,0 l benzininiuose): 15A
- Dyzelino filtro šildytuvas (dyzelinas): 20A
- Valdymo modulis, radiatoriaus ritininis dangtis (5 cil. benzininis): 5A
- Kondicionieriaus sankabos elektromagnetas (4 cil. 2,0 l benzininiuose): 7,5A
- Karterio ventiliacijos šildytuvas (5 cil. dyzeliniuose); Automatinės pavarų dėžės alyvos siurblys (5 cil. dyzeliniuose Start/Stop): 10A
- Elektromagnetinė kondicionieriaus sankaba (4 cil. 2,0 l dyzeliniuose); žvakės valdymo modulis (4 cil. 2,0 l dyzeliniuose); alyvos siurblys (4 cil., 2,0 l dyzeliniuose): 15A
- Aušalo siurblys (4 cil. 2,0 l benzininiuose): 50A
- Dyzelino šildymo žvakės (tik dyzeliniuose varikliuose): 70A
- Aušinimo ventiliatorius (1,6 l, 4 cil. 2,0 l benzininiuose, 5 cil. benzininiuose): 60A
- Aušinimo ventiliatorius (6 cil., 4 cil. 2,0 l dyzeliniuose, 5 cil.): 60A
How To Replace Axle Shaft 2005-2012 Volvo S40

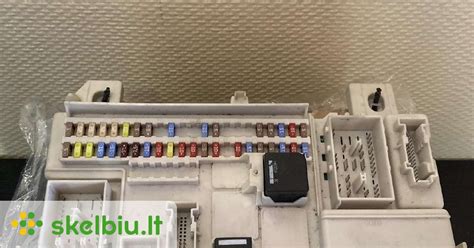

Saugiklių Dėžučių Vieta
Pagrindinė saugiklių ir relių dėžutė yra po prietaisų skydeliu, vairuotojo pusėje, po daiktadėže. Taip pat gali būti papildoma saugiklių dėžutė bagažinėje, kurioje yra saugikliai, skirti didesnės galios vartotojams, tokiems kaip papildomas šildytuvas ar galinis valytuvas.
Atkreipkite dėmesį, kad kai kurios dalys, pažymėtos žvaigždute (*), gali būti įrengtos ne visuose modeliuose ar komplektacijose. Taip pat kai kurios dalys yra parduodamos kaip nedalomas komplektas.
