Šiuolaikiniame automobilyje, tokiame kaip „Volvo S80“, prietaisų skydelis ir centrinė konsolė yra ne tik valdymo elementai, bet ir svarbus informacijos šaltinis vairuotojui. Ekrane pateikiama įvairi informacija apie automobilio būklę, veikimo režimus ir galimus gedimus, kurią svarbu suprasti, siekiant užtikrinti saugų ir komfortišką kelionę.
Automobilio ekrano ženklų klasifikacija
Automobilio ekrane gali pasirodyti įvairūs ženklai, kurie skirstomi į tris pagrindines kategorijas: įspėjamuosius, kontrolinius ir informacijos ženklus. Kiekvienas ženklas turi savo specifinę reikšmę ir informuoja vairuotoją apie tam tikrus procesus ar situacijas automobilyje.
- Įspėjamasis ženklas: Raudonas įspėjamasis ženklas įsijungia tada, kai aptinkamas gedimas, kuris gali turėti įtakos automobilio saugai ir (arba) važiavimo sąlygoms. Tuo pat metu jungtinio prietaisų skydelio informaciniame ekrane pasirodo aiškinamasis tekstas.
- Informacinis ženklas: Informacinis ženklas kartu su tekstu jungtinio prietaisų skydelio informaciniame ekrane įsijungia tada, kai kurioje nors automobilio sistemoje aptinkamas nuokrypis.
Indikatorių ženklai perspėja vairuotoją apie suaktyvintą funkciją, veikiančią sistemą arba įvykusią klaidą ar triktį.

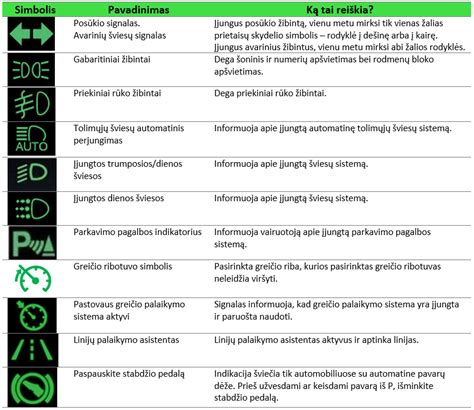

Kontroliniai ir įspėjamieji ženklai
Kontroliniai ir įspėjamieji ženklai yra svarbūs informuojant vairuotoją apie specifines sistemas ir jų veikimą.
Kontroliniai ženklai
- ABL sistemos gedimas: Jei ABL funkcija (aktyvių judančių žibintų funkcija) sugenda, užsidega šis ženklas.
- Išmetimo sistema: Jei užvedus variklį šis ženklas šviečia, taip gali būti dėl to, jog sugedo automobilio išmetimo sistema. Nuvykite į autoservisą, kad šis sistemą patikrintų. „Volvo" rekomenduoja kreiptis į įgaliotąjį „Volvo“ autoservisą.
- ABS sistemos gedimas: Jei pasirodo šis ženklas, sistema neveikia. Įprasta automobilio stabdžių sistema veikia, tačiau be ABS funkcijos. Sustokite saugioje vietoje ir išjunkite variklį. Iš naujo užveskite variklį. Jei ženklas toliau šviečia, nuvykite į servisą, kad jame patikrintų ABS sistemą. „Volvo" rekomenduoja kreiptis į įgaliotąjį „Volvo“ autoservisą.
- Įjungtas galinis rūko žibintas: Šis ženklas užsidega, kai įjungiamas galinis rūko žibintas.
- Stabilumo sistema: Mirksintis ženklas rodo, kad stabilumo sistema veikia. Jei ženklas dega pastoviai, tai reiškia, kad sistema sugedus.
- Stabilumo sistema, sportinis režimas: Sportinis režimas leidžia važiuoti aktyviau. Tada sistema nustato, ar greičio pedalas spaudinėjamas ir vairas sukinėjamas greičiau, posūkių įveikiami aktyviau nei važiuojant įprastai ir iki tam tikro lygio leidžia atlikti automobilio galinės dalies kontroliuojamo slydimo manevrą prieš įsikišdama ir stabilizuodama automobilį. Ženklas ima šviesti suaktyvinus sportinį režimą.
- Variklio šildytuvas (dyzeliniuose modeliuose): Šis ženklas užsidega variklio šildymo metu. Pašildymas dažniausiai įjungiamas dėl žemos temperatūros.
- Mažas kuro kiekis bake: Jei ima šviesti šis ženklas, degalų lygis bake yra žemas, todėl kaip galima greičiau įpilkite degalų.
- Informacija, skaitykite tekstinį pranešimą ekrane: Šis ženklas užsidega, kai bent viena iš automobilio sistemų veikia ne taip, kaip turėtų. Ekrane taip pat atsiranda tekstinis pranešimas. Pranešimo tekstas išvalomas mygtuku OK, arba pats automatiškai išnyksta po tam tikro laiko (priklausomai nuo to, kuri funkcija yra rodoma). Informacijos ženklas taip pat gali užsidegti kartu su kitais ženklais.
- Įjungtos tolimosios šviesos: Šis ženklas užsidega, kai įjungiamos tolimosios šviesos arba „mirksint” tolimosiomis šviesomis.
- Kairiojo / dešiniojo posūkio indikatorius: Abiejų posūkio signalų indikatoriai mirksi tada, kai įjungtas avarinis signalas.
- Eco funkcija įjungta: Ženklas ima šviesti suaktyvinus Eco funkciją.
- Start/Stop: Automatiškai išjungus variklį pasirodo ženklas.
- Slėgio padangose stebėjimo sistema: Ženklas įsijungia, jei užregistruojamas žemas slėgis padangose arba nutinka slėgio padangose stebėjimo sistemos triktis.
- Priminimas - neuždarytos durys: Jei tinkamai neuždaromos vienos iš durelių, informaciniame ekrane pasirodo informacija arba įspėjamasis ženklas su aiškinamąja iliustracija. Kaip galima greičiau sustokite saugioje vietoje ir uždarykite atidarytas dureles. Jei automobilis važiuoja mažesniu nei maždaug 7 km/h (apie 4 myl./val.) greičiu, užsidega informacijos ženklas. Jei automobilis važiuoja didesniu nei maždaug 7 km/h (apie 4 myl./val.) greičiu, užsidega įspėjamasis ženklas.
- Variklio dangtis: Jei variklio dangtis uždaromas netinkamai, informaciniame ekrane parodomas įspėjamasis ženklas su aiškinamąja iliustracija. Kaip įmanoma greičiau saugioje vietoje sustabdykite automobilį ir uždarykite variklio dangtį.
- Bagažinės dangtis: Jei bagažinės dangtis uždaromas netinkamai, informaciniame ekrane parodomas informacinis ženklas su aiškinamąja iliustracija.
Veikimo patikra: Visi indikatoriai ir įspėjamieji ženklai, išskyrus ženklus informacinio ekrano centre, šviečia, esant II raktelio padėčiai arba užvedus variklį.

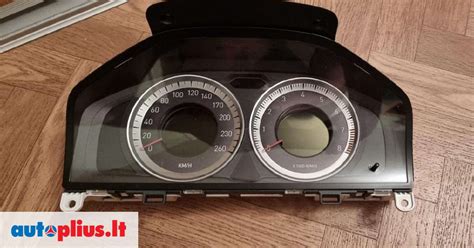

Jungtinio prietaisų skydelio informacinis ekranas
Jungtinio prietaisų skydelio informaciniame ekrane pateikiama informacija apie kai kurias automobilio funkcijas, tokias kaip pastovaus greičio palaikymo sistema ir kelionės kompiuteris. Čia taip pat rodomi pranešimai, vaizduojami ženklais ir tekstu.
Informacinis ekranas ir jo temos
Informacinis ekranas, dar vadinamas skaitmeniniu prietaisų skydeliu, leidžia pasirinkti įvairias temas: „Elegance“, „Eco“ ir „Performance“. Tema galima pasirinkti tik veikiant varikliui. Norint pakeisti temą, reikia spustelėti kairiojo perjungiklio mygtuką OK ir nurodyti meniu parinktį Temos, sukant svirtelės reguliavimo ratuką. Paspaudus OK mygtuką ir pasukus ratuką, galima pasirinkti norimą temą ir patvirtinti pasirinkimą.
Tema „Elegance“
Šioje temoje pateikiami matuokliai ir indikatoriai, degalų lygio matuoklis, variklio aušinimo skysčio temperatūros matuoklis, spidometras, tachometras bei pavarų perjungimo arba įjungtos pavaros indikatorius.
Tema „Eco“
Šioje temoje matuokliai ir indikatoriai apima degalų matuoklį, Eco guide, spidometrą, tachometrą bei pavarų perjungimo arba įjungtos pavaros indikatorių.
Tema „Performance“
Šioje temoje matuokliai ir indikatoriai apima degalų matuoklį, variklio aušinimo skysčio temperatūros matuoklį, spidometrą, tachometrą, Power guide bei pavarų perjungimo arba įjungtos pavaros indikatorių.
Kai kuriuose modelių variantuose centrinės konsolės ekrano vaizdas atitinka jungtinio prietaisų skydelio temą. Prietaisų kontrasto režimą ir spalvų režimą galima nustatyti naudojant kairiąją svirtelę.
Saugiklių reikšmės ir paskirtis
Saugikliai yra svarbi automobilio elektros sistemos dalis, apsauganti nuo trumpojo jungimo ir perkrovos. Žemiau pateikiama lentelė su dažniausiai sutinkamais saugikliais ir jų reikšmėmis „Volvo S80“ automobiliuose:
| Saugiklis | Amperai (A) | Pastabos |
|---|---|---|
| Pirminis centrinio elektroninio modulio (CEM) saugiklis po daiktadėže | 50 | |
| Pirminis saugiklis centriniam elektriniam blokui bagažinėje | 60 | |
| Pirminis relių ir saugiklių dėžutės saugiklis po daiktadėže | 60 | |
| Papildomas elektrinis šildytuvas* | 100 | |
| Šildomas priekinis stiklas*, kairioji pusė | 40 | |
| Prekinio stiklo valytuvai | 30 | |
| Stovėjimo šildytuvas* | 25 | |
| Ventiliatorius* | 40 | |
| Šildomas priekinis stiklas*, dešinioji pusė | 40 | |
| ABS siurblys | 40 | |
| ABS vožtuvai | 20 | |
| Priekinių žibintų plautuvai* | 20 | |
| Priekinių žibintų aukščio reguliavimas*, aktyvieji ksenoniniai priekiniai žibintai (ABL)* | 10 | |
| Pirminis centrinio elektroninio modulio (CEM) saugiklis po daiktadėže | 20 | ABS |
| Reguliuojama vairo jėga* | 5 | |
| Variklio valdymo modulis, transmisijos valdymo modulis, oro pagalvės | 10 | |
| Šildomi valytuvų purkštukai* | 10 | |
| Žibintų jungikliai | 5 | |
| Relės ritės | 5 | |
| Papildomi žibintai* | 20 | |
| Garso signalas | 15 | |
| Relės ritė pagrindinėje variklio valdymo sistemos relėje (4 cil.); Variklio valdymo modulis (4 cil.) | 5 | |
| Relės ritė pagrindinėje variklio valdymo sistemos relėje (5, 6 cil.); Variklio valdymo modulis (5, 6 cil.) | 10 | |
| Transmisijos valdymo modulis | 15 | |
| Solenoidinis jungiklis A/C (5, 6 cil. benzininis); Pagalbinis aušalo siurblys (4 cil. dyzelinis) | 15 | |
| Relės ritė solenoidinio jungiklio relėje A/C (5, 6 cil. benzininis); Relės ritės centriniame variklio skyriaus šaltosios zonos maitinimo bloke (Start/Stop) | 5 | |
| Užvedimo relė (5, 6 cil. benzininis)* | 30 | |
| Žvakės valdymo modulis (5 cil. dyzelinis) | 10 | |
| Variklio valdymo modulis (4 cil.); uždegimo ritės (5, 6 cil. benzininis); kondensatorius (6 cil.) | 20 | |
| Variklio valdymo modulis (5, 6 cil. benzininis) | 10 | |
| Variklio valdymo modulis (5 cil. dyzelinis) | 15 | |
| Variklio valdymo modulis (4 cil.) | 20 | |
| Masės oro srauto jutiklis (4 cil.); termostatas (4 cil. benzininis); degalų garavimo išlakų (EVAP) vožtuvas (4 cil. benzininis); aušalo siurblys EGR (4 cil. dyzelinis) | 10 | |
| Masės oro srauto jutiklis (5 cil. dyzelinis, 6 cil.), reguliuojamieji vožtuvai (5 cil. dyzelinis), purkštukai (5, 6 cil. benzininis), variklio valdymo modulis (5, 6 cil. benzininis) | 15 | |
| Elektromagnetinė oro kondicionieriaus sankaba (5, 6 cil.); vožtuvai (5, 6 cil.); variklio valdymo modulis (6 cil.); masės oro srauto jutiklis (5 cil. benzininis); alyvos lygio jutiklis | 10 | |
| Vožtuvai (4 cil.); alyvos siurblys (4 cil. benzininis); centrinis „Lambda“ zondas (4 cil. benzininis); galinis „Lambda“ zondas (4 cil. dyzelinis) | 15 | |
| Priekinis „Lambda“ zondas (4 cil.); Galinis „Lambda“ zondas (4 cil. benzininis) | Degalų garavimo išlakų (EVAP) vožtuvas (5, 6 cil. benzininis); „Lambda“ zondai (5, 6 cil.); valdymo modulis, radiatoriaus ritininis dangtis (5 cil. dyzelinis) | |
| Aušalo siurblys (5 cil. benzininiuose); Karterio ventiliacijos šildytuvas (5 cil. benzininiuose); Automatinės pavarų dėžės alyvos siurblys (5 cil. benzininiuose Start/Stop) | 10 | |
| Degimo ritės (4 cil. benzininis) | 15 | |
| Dyzelino filtro šildytuvas (dyzelinas) | 20 | |
| Valdymo modulis, radiatoriaus ritininis dangtis (5 cil. benzininis) | 5 | |
| Elektromagnetinė oro kondicionieriaus sankaba (4 cil.); kaitinimo žvakės valdymo modulis (4 cil. dyzelinis); alyvos siurblys (4 cil. dyzelinis) | 7,5 | |
| Karterio ventiliacijos šildytuvas (5 cil. dyzeliniuose); Automatinės pavarų dėžės alyvos siurblys (5 cil. dyzeliniuose Start/Stop) | 10 | |
| Aušalo siurblys (4 cil. benzininis) | 50 | |
| Dyzelino šildymo žvakės (tik dyzeliniuose varikliuose) | 70 | |
| Aušinimo ventiliatorius (4-5 cil. benzininis) | 60 | |
| Aušinimo ventiliatorius (6 cil., 4, 5 cil. dyzelinis) |
Volvo s80 2.4 D5 136kw (D5244T4) noise (Hydraulic lifter problem)
Papildomi mygtukai ir jų funkcijos

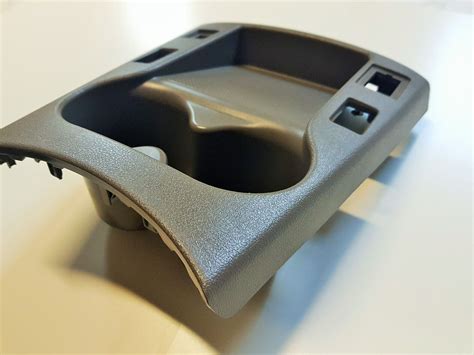

Diskusijose apie „Volvo S80“ konsolę dažnai kyla klausimų dėl papildomų mygtukų paskirties. Vienas iš tokių mygtukų, esantis šalia STC (Stabilios Traukos Kontrolės) mygtuko, gali turėti įvairių funkcijų priklausomai nuo automobilio komplektacijos ir sumontuotos papildomos įrangos.
Viena iš galimų funkcijų yra susijusi su apsaugos sistema. Jei automobilyje yra sumontuota signalizacija, šis mygtukas gali aktyvuoti tam tikrą jos režimą, pavyzdžiui, leidžiantį palikti automobilį su gyvūnu viduje, kai signalizacija neįsijungia, bet gyvūnas gali judėti. Taip pat, jei automobilis neturi gamyklinės signalizacijos, šis mygtukas gali būti skirtas papildomai apsaugai, pavyzdžiui, neleisti įjungti automobilio atrakinimo mechanizmo (deadlock), kad užrakintas vaikas ar kitas keleivis galėtų išeiti avarijos atveju.
Kitas galimas šio mygtuko panaudojimas yra susijęs su tūrio signalizacija. Palikus langą šiek tiek pravirą ir įkišus ranką, sistema turėtų sureaguoti. Tai gali būti papildoma apsaugos priemonė nuo vagysčių.
Jei automobilis neturi gamyklinės signalizacijos, bet mygtukas yra konsolėje, jo funkcija gali būti aktyvuota, jei yra galimybė į šią tuščią vietą konsolėje įdėti atitinkamą mygtuką ir jį aktyvuoti.
