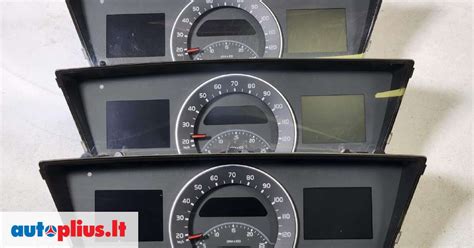

Automobilio prietaisų skydelyje esantys indikatoriai suteikia vairuotojui svarbią informaciją apie automobilio sistemas. Jie gali perspėti apie suaktyvintą funkciją, veikiančią sistemą arba įvykusią klaidą ar triktį.
Indikatorių tipai ir reikšmės
Automobilio ekrane yra įvairių skirtingų ženklų. Ženklai skirstomi į įspėjamuosius, kontrolinius ir informacijos ženklus.
- Raudonas įspėjamasis ženklas įsijungia tada, kai aptinkamas gedimas, kuris gali turėti įtakos automobilio saugai ir (arba) važiavimo sąlygoms. Tuo pat metu prietaisų skydelio informaciniame ekrane pasirodo aiškinamasis tekstas.
- Informacinis ženklas kartu su tekstu prietaisų skydelio informaciniame ekrane įsijungia tada, kai kurioje nors automobilio sistemoje aptinkamas nuokrypis.
Toliau pateikti dažniausiai sutinkami ženklai ir jų reikšmės.
Dažniausiai sutinkami indikatoriai
- ABL sistemos gedimas: Jei ABL funkcija (aktyvių judančių žibintų funkcija) sugenda, užsidega šis ženklas.
- Išmetimo sistema: Jei užvedus variklį šis ženklas šviečia, taip gali būti dėl to, jog sugedo automobilio išmetimo sistema. Nuvykite į autoservisą, kad šis sistemą patikrintų. „Volvo" rekomenduoja kreiptis į įgaliotąjį „Volvo“ autoservisą.
- ABS sistemos gedimas: Jei pasirodo šis ženklas, sistema neveikia. Įprasta automobilio stabdžių sistema veikia, tačiau be ABS funkcijos. Sustokite saugioje vietoje ir išjunkite variklį. Iš naujo užveskite variklį. Jei ženklas toliau šviečia, nuvykite į servisą, kad jame patikrintų ABS sistemą. „Volvo" rekomenduoja kreiptis į įgaliotąjį „Volvo“ autoservisą.
- Įjungtas galinis rūko žibintas: Šis ženklas užsidega, kai įjungiamas galinis rūko žibintas.
- Stabilumo sistema: Mirksintis ženklas rodo, kad stabilumo sistema veikia. Jei ženklas dega pastoviai, tai reiškia, kad sistema sugedus.
- Stabilumo sistema, sportinis režimas: Sportinis režimas leidžia važiuoti aktyviau. Tada sistema nustato, ar greičio pedalas spaudinėjamas ir vairas sukinėjamas greičiau, posūkiai įveikiami aktyviau nei važiuojant įprastai ir iki tam tikro lygio leidžia atlikti automobilio galinės dalies kontroliuojamo slydimo manevrą prieš įsikišdama ir stabilizuodama automobilį. Ženklas ima šviesti suaktyvinus sportinį režimą.
- Variklio šildytuvas (dyzeliniuose modeliuose): Šis ženklas užsidega variklio šildymo metu. Pašildymas dažniausiai įjungiamas dėl žemos temperatūros.
- Mažas kuro kiekis bake: Jei ima šviesti šis ženklas, degalų lygis bake yra žemas, todėl kaip galima greičiau įpilkite degalų.
- Informacija, skaitykite tekstinį pranešimą ekrane: Šis ženklas užsidega, kai bent viena iš automobilio sistemų veikia ne taip, kaip turėtų. Ekrane taip pat atsiranda tekstinis pranešimas. Pranešimo tekstas išvalomas mygtuku OK, arba pats automatiškai išnyksta po tam tikro laiko.
- Įjungtos tolimosios šviesos: Šis ženklas užsidega, kai įjungiamos tolimosios šviesos arba „mirksint” tolimosiomis šviesomis.
- Kairiojo / dešiniojo posūkio indikatorius: Abiejų posūkio signalų indikatoriai mirksi tada, kai įjungtas avarinis signalas.
- Eco funkcija įjungta: Ženklas ima šviesti suaktyvinus Eco funkciją.
- Start/Stop: Automatiškai išjungus variklį pasirodo ženklas.
- Slėgio padangose stebėjimo sistema: Ženklas įsijungia, jei užregistruojamas žemas slėgis padangose arba nutinka slėgio padangose stebėjimo sistemos triktis.
- Priminimas - neuždarytos durys: Jei tinkamai neuždaromos vienos iš durelių, informaciniame ekrane pasirodo informacija arba įspėjamasis ženklas su aiškinamąja iliustracija. Kaip galima greičiau sustokite saugioje vietoje ir uždarykite atidarytas dureles. Jei automobilis važiuoja mažesniu nei maždaug 7 km/h greičiu, užsidega informacijos ženklas. Jei automobilis važiuoja didesniu nei maždaug 7 km/h greičiu, užsidega įspėjamasis ženklas.
- Variklio dangtis: Jei variklio dangtis uždaromas netinkamai, informaciniame ekrane parodomas įspėjamasis ženklas su aiškinamąja iliustracija. Kaip įmanoma greičiau saugioje vietoje sustabdykite automobilį ir uždarykite variklio dangtį.
- Bagažinės dangtis: Jei bagažinės dangtis uždaromas netinkamai, informaciniame ekrane parodomas informacinis ženklas su aiškinamąja iliustracija.
Kai rodomas techninės priežiūros pranešimas, simbolis ir pranešimas išvalomi naudojant OK mygtuką, arba praėjus tam tikram laikui dingsta patys.
Saugiklių lentelė
Žemiau pateikiama lentelė su pagrindinių saugiklių informacija, kuri gali būti naudinga diagnozuojant elektrinius gedimus.
| Saugiklis | Amperai (A) | Pastabos |
|---|---|---|
| Pirminis centrinio elektroninio modulio (CEM) saugiklis po daiktadėže | 50 | |
| Pirminis saugiklis centriniam elektriniam blokui bagažinėje | 60 | |
| Pirminis relių ir saugiklių dėžutės saugiklis po daiktadėže | 60 | |
| Papildomas elektrinis šildytuvas | 100 | * |
| Šildomas priekinis stiklas, kairioji pusė | 40 | * |
| Prekinio stiklo valytuvai | 30 | |
| Stovėjimo šildytuvas | 25 | |
| Ventiliatorius | 40 | |
| Šildomas priekinis stiklas, dešinioji pusė | 40 | * |
| ABS siurblys | 40 | |
| ABS vožtuvai | 20 | |
| Priekinių žibintų plautuvai | 20 | * |
| Priekinių žibintų aukščio reguliavimas, aktyvieji ksenoniniai priekiniai žibintai (ABL) | 10 | * |
| Pirminis centrinio elektroninio modulio (CEM) saugiklis po daiktadėže | 20 | ABS |
| Reguliuojama vairo jėga | 5 | * |
| Variklio valdymo modulis, transmisijos valdymo modulis, oro pagalvės | 10 | |
| Šildomi valytuvų purkštukai | 10 | * |
| Žibintų jungikliai | 5 | |
| Relės ritės | 5 | |
| Papildomi žibintai | 20 | * |
| Garso signalas | 15 | |
| Relės ritė pagrindinėje variklio valdymo sistemos relėje (4 cil.); Variklio valdymo modulis (4 cil.) | 5 | |
| Relės ritė pagrindinėje variklio valdymo sistemos relėje (5, 6 cil.); Variklio valdymo modulis (5, 6 cil.) | 10 | |
| Transmisijos valdymo modulis | 15 | |
| Solenoidinis jungiklis A/C (5, 6 cil. benzininis); Pagalbinis aušalo siurblys (4 cil. dyzelinis) | 15 | |
| Relės ritė solenoidinio jungiklio relėje A/C (5, 6 cil. benzininis); Relės ritės centriniame variklio skyriaus šaltosios zonos maitinimo bloke (Start/Stop) | 5 | |
| Užvedimo relė (5, 6 cil. benzininis) | 30 | * |
| Žvakės valdymo modulis (5 cil. dyzelinis) | 10 | |
| Variklio valdymo modulis (4 cil.); uždegimo ritės (5, 6 cil. benzininis); kondensatorius (6 cil.) | 20 | |
| Variklio valdymo modulis (5, 6 cil. benzininis) | 10 | |
| Variklio valdymo modulis (5 cil. dyzelinis) | 15 | |
| Variklio valdymo modulis (4 cil.) | 20 | |
| Masės oro srauto jutiklis (4 cil.); termostatas (4 cil. benzininis); degalų garavimo išlakų (EVAP) vožtuvas (4 cil. benzininis); aušalo siurblys EGR (4 cil. dyzelinis) | 10 | |
| Masės oro srauto jutiklis (5 cil. dyzelinis, 6 cil.), reguliuojamieji vožtuvai (5 cil. dyzelinis), purkštukai (5, 6 cil. benzininis), variklio valdymo modulis (5, 6 cil. benzininis) | 15 | |
| Elektromagnetinė oro kondicionieriaus sankaba (5, 6 cil.); vožtuvai (5, 6 cil.); variklio valdymo modulis (6 cil.); masės oro srauto jutiklis (5 cil. benzininis); alyvos lygio jutiklis | 10 | |
| Vožtuvai (4 cil.); alyvos siurblys (4 cil. benzininis); centrinis „Lambda“ zondas (4 cil. benzininis); galinis „Lambda“ zondas (4 cil. dyzelinis) | 15 | |
| Priekinis „Lambda“ zondas (4 cil.); Galinis „Lambda“ zondas (4 cil. benzininis) | ||
| Degalų garavimo išlakų (EVAP) vožtuvas (5, 6 cil. benzininis); „Lambda“ zondai (5, 6 cil.); valdymo modulis, radiatoriaus ritininis dangtis (5 cil. dyzelinis) | 15 | |
| Aušalo siurblys (5 cil. benzininiuose); Karterio ventiliacijos šildytuvas (5 cil. benzininiuose); Automatinės pavarų dėžės alyvos siurblys (5 cil. benzininiuose Start/Stop) | 10 | |
| Degimo ritės (4 cil. benzininis) | 15 | |
| Dyzelino filtro šildytuvas (dyzelinas) | 20 | |
| Valdymo modulis, radiatoriaus ritininis dangtis (5 cil. benzininis) | 5 | |
| Elektromagnetinė oro kondicionieriaus sankaba (4 cil.); kaitinimo žvakės valdymo modulis (4 cil. dyzelinis); alyvos siurblys (4 cil. dyzelinis) | 7,5 | |
| Karterio ventiliacijos šildytuvas (5 cil. dyzeliniuose); Automatinės pavarų dėžės alyvos siurblys (5 cil. dyzeliniuose Start/Stop) | 10 | |
| Aušalo siurblys (4 cil. benzininis) | 50 | |
| Dyzelino šildymo žvakės (tik dyzeliniuose varikliuose) | 70 | |
| Aušinimo ventiliatorius (4-5 cil. benzininis) | 60 | |
| Aušinimo ventiliatorius (6 cil., 4, 5 cil.) |
