Elektrinis vožtuvas yra aukščiausios klasės automatinio valdymo vožtuvo gaminys. Jis gali ne tik realizuoti jungiklio funkciją, bet ir realizuoti vožtuvo padėties reguliavimo funkciją, reguliuojančią elektrinį vožtuvą.
Elektrinį vožtuvą paprastai sudaro elektrinė pavara ir pats vožtuvas. Elektrinė pavara naudoja elektros energiją variklio pagalba, kad valdytų vožtuvą, taip realizuodama jo atidarymo, uždarymo arba reguliavimo veiksmus. Tokiu būdu pasiekiamas vamzdyno terpės perjungimo arba reguliavimo tikslas.
Elektrinio vožtuvo veikimo principas
Elektrinis vožtuvas paprastai varomas varikliu. Atidarymo arba uždarymo veiksmui atlikti reikia tam tikro laiko, todėl jį galima reguliuoti. Elektrinės pavaros eiga galima suskirstyti į 90 laipsnių kampo eigą ir tiesią eigą. Specialūs reikalavimai taip pat gali atitikti visą 180 laipsnių, 270 laipsnių ir 360 laipsnių eigą. Kampinio takto elektrinė pavara naudojama kartu su kampiniu eigos vožtuvu, kad vožtuvas pasisuktų 90 laipsnių kampu, kad būtų galima įjungti ir išjungti vamzdyno skystį. Tiesia eiga elektrinė pavara naudojama kartu su tiesia eiga vožtuvu, kad vožtuvo plokštė judėtų aukštyn ir žemyn, kad būtų galima valdyti srautą į dujotiekį ir iš jo.
Trijų laidų elektrinis vožtuvas turi tris F/R/N eilutes: F žymi į priekį (arba atviro veikimo) valdymo liniją, R reiškia atvirkštinio veikimo (arba uždarymo) valdymo liniją, o N - įžeminimo laidą.
Solenoidinių vožtuvų veikimo principas
Solenoidiniai vožtuvai yra viena iš svarbiausių dalių daugelyje automatizuotų sistemų, skirtų skysčių ar dujų srautui reguliuoti. Jie veikia pagal elektromagnetinio lauko sukūrimą, kuris atidaro arba uždaro vožtuvą, leidžiant arba sustabdant srautą. Šie vožtuvai yra populiarūs dėl savo paprastumo, greito veikimo ir tikslumo.
Solenoidinis vožtuvas sudarytas iš kelių pagrindinių komponentų: elektromagnetinės ritės, plunžerio ir vožtuvo korpuso. Pagrindinis veikimo principas grindžiamas elektros srovės tekėjimu per ritę, kuri sukuria magnetinį lauką. Šis laukas įtraukia plunžerį (judantį metalinį cilindrą) ir atidaro arba uždaro vožtuvą.
Tiesioginio ir netiesioginio veikimo solenoidiniai vožtuvai
Tiesioginės veikos solenoidiniai vožtuvai veikia labai paprastai - elektros srovė tiesiogiai valdo plunžerį, kuris atidaro arba uždaro vožtuvą. Netiesioginės veikos vožtuvai naudoja papildomą mažą pilotinį vožtuvą, kuris padeda valdyti pagrindinio vožtuvo atidarymą ir uždarymą.
Normaliai uždaromi (NO) ir normaliai atidaryti (NC) solenoidiniai vožtuvai
- Normaliai uždaromi (NO): Tai reiškia, kad vožtuvas yra uždarytas, kai nėra elektros srovės. Kai elektros srovė tiekiama, vožtuvas atsidaro ir leidžia skysčiui ar dujoms tekėti.
- Normaliai atviras (NC): Priešingai, šio tipo vožtuvas yra atviras, kai nėra elektros srovės, ir uždaromas, kai tiekiama elektros srovė.
Kaip veikia solenoidinis vožtuvas:
- Paprastai uždaryta: Kai ritė yra įjungta, plunžerio vožtuvo šerdis yra uždarytas, atidaryta skylė, viršutinės kameros slėgis atleidžiamas, stūmoklis stumia apatinės kameros vidinį slėgį ir atsidaro solenoidinis vožtuvas; kai ritė išjungiama, plunžerio vožtuvo šerdis yra iš naujo nustatomas spyruokle, pilotas. Skylė uždaryta, vožtuvo viršutinė skylė yra slėgio stūmoklio angoje, o grąžinimo spyruoklė yra uždaryta, o solenoidinis vožtuvas yra uždaryta.
- Paprastai atidaryta: Kai ritė yra įjungta, bandymo anga yra uždaryta, vožtuvo viršutinė skylė yra slėgio stūmoklio droselinės skylės, o grąžinimo spyruoklė yra uždaryta ir elektromagnetinis vožtuvas uždarytas. Kai ritė išjungiama, plunžerio vožtuvo šerdis iš naujo nustatomas spyruokle, atidaroma skylė, viršutinė vožtuvo kamera slopinama, stūmoklis stumiamas žemesnės kameros vidiniu slėgiu, o elektromagnetinis vožtuvas atidarytas.
Elektrinių ir solenoidinių vožtuvų palyginimas
Elektrinis vožtuvas paprastai varomas varikliu, o jo atidarymo ar uždarymo veiksmas reikalauja tam tikro laiko. Jis gali būti reguliuojamas, leidžiant kontroliuoti terpės srautą vamzdyne, įskaitant atvirą, uždarą, pusiau atidarytą ir pusiau uždarą būsenas. Tai leidžia tiksliai valdyti terpės srautą.
Palyginimui, solenoidinis vožtuvas yra greitai atidaromas ir greitai užsidarantis. Jis paprastai naudojamas vietose, kuriose yra mažas srautas ir mažas slėgis, kur reikalingas didelis perjungimo dažnis. Tačiau solenoidinis vožtuvas negali užtikrinti tokio paties lygio reguliavimo kaip elektrinis vožtuvas, negalintis kontroliuoti srauto tarp visiškai atidarytos ir visiškai uždaros padėčių.
Naudojimo sritys
Solenoidiniai vožtuvai yra plačiai naudojami įvairiose pramonės srityse, tokiose kaip vandentvarka, automobilių pramonė, šildymo, ventiliacijos ir oro kondicionavimo (HVAC) sistemos, medicinos įranga ir daug kitų. Jų greitas veikimas ir kompaktiškumas leidžia juos lengvai integruoti į sudėtingas sistemas.

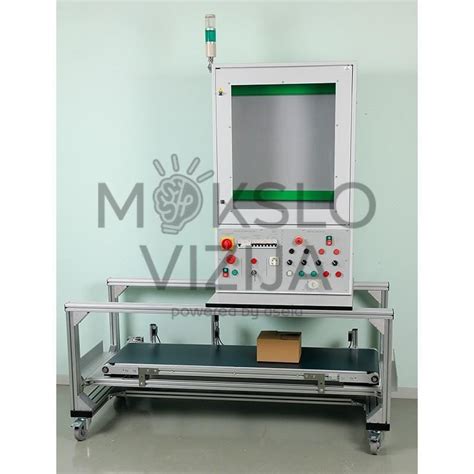

Elektriniai vožtuvai taip pat naudojami įvairiose pramonės šakose, kur reikalingas tikslus srauto reguliavimas ir galimybė nustatyti tarpines padėtis. Jie dažnai randami pramoninėse automatizuotose valdymo sistemose, chemijos pramonėje, vandens valymo sistemose ir kitose srityse, kur reikalingas patikimas ir tikslus srauto valdymas.
