Yra problemų dėl šviesos šaltinių, tačiau ar neskubate pirkti naujų ir nenorite kviesti elektriko? Malonu bandyti taisyti LED lempas savo rankomis, tiesa? Be to, tai negali būti taip sunku. Mes jums pasakysime, kaip rasti problemą ir ištaisyti probleminę sritį - straipsnyje aptariamos dažniausiai pasitaikančios gedimų priežastys. Svarbiausia yra teisingai nustatyti problemos vietą ir atsargiai ištaisyti gedimą naudojant specializuotus įrankius. Teisingai atkurtas produktas ir toliau tarnaus.
Norėdami padėti namų tvarkytojui, mes pasirinkome fotonuotraukas ir pateikėme remonto instrukcijas kartu su informaciniais vaizdo įrašais. Su jų pagalba net meistras, neturintis didžiulės patirties panašaus plano darbuose, gali susidoroti su užduotimi. Prieš pradėdami remontuoti pažeistą LED lempą, turite išsiaiškinti, kokias dalis ji sudaro ir kur tiksliai ieškoti gedimo.
Bendras šio tipo vienetų išdėstymas yra beveik tas pats ir apima tokius elementus kaip:
- rūsys;
- vairuotojas;
- grandinės plokštė;
- Šviesos diodai;
- radiatorius;
- optiniai elementai.
Kiekviena dalis yra labai svarbi ir atsakinga už konkrečią funkciją. Suradę problemos vietą, galite suprasti problemos sunkumo lygį ir pradėti ją šalinti.
Lizdų paskirtis ir įvairovė
LED prietaisuose dangtelis Jis pagamintas iš metalo, keramikos arba progresyvaus aukštos temperatūros plastiko, garsus puikiu karščio atsparumu. Firminių gamintojų gaminiuose montuojant dalį prie lempos, litavimas nenaudojamas. Tai visiškai pašalina bazinio elemento oksidaciją ar prilipimą prie lempos laikiklio.
Lentelėje pateikiami labiausiai paplitę LED modulių lizdai. Raidinė ir skaitmeninė santrumpa apibūdina elemento tipą, dydį ir nominalią paskirtį.
| Lizdo tipas | Apibūdinimas |
|---|---|
| E27 | Standartinis sriegis, plačiai naudojamas buityje. |
| GU10 | Bajoneto tipo lizdas, dažnai naudojamas kryptiniam apšvietimui. |
| MR16 | Mažas lizdas su dviem arba keturiais kaiščiais, naudojamas dekoratyviniam apšvietimui. |
| G9 | Mažas lizdas su dviem kaiščiais, dažnai naudojamas mažose lempose. |
Dažniausiai LED prietaisai, skirti naudoti buityje ir pramonėje, naudoja sriegines ir kaištines bazes. Kitos rūšys laikomos retesnėmis ir naudojamos tam tikrais, ypatingais atvejais.
LED įrenginio vairuotojas
LED įrenginio vairuotojas vaidina vieną iš pagrindinių vaidmenų. Ši maža dalis veikia kaip bendras maitinimo šaltinis, neutralizuoja įtampos kritimus ir nukreipia nuolatinę srovę tiesiai į diodus, kurie ją paverčia žmogaus akimi matoma šviesa. Vairuotojas pasižymi dideliu efektyvumu ir lengvai funkcionuoja temperatūros intervale nuo -40 iki +70 laipsnių. Nepaisant gerų fizinių savybių, jis yra vienas pažeidžiamiausių LED gaminių elementų.
Vairuotojai šiuolaikinėse lempose yra elektroninis arba kondensatorius. Kiekviena rūšis turi savo specifinius skiriamuosius bruožus ir pranašumus. Daugiau apie LED lempučių srovės keitiklių tipus ir pasirinkimą mes čia kalbėjo. Pirmasis variantas vertinamas brangiau ir yra dažniau naudojamas firminiuose vidutinio ir prabangaus segmento produktuose, antrasis yra pakankamai pigus gamintojams ir įtraukiamas į biudžetinės serijos gaminius.
Grandinės plokštės ypatybės
Grandinės plokštė naudojama kaip tramplinas LED ir kitų darbinių elementų vietai nustatyti. Gamintojai, norėdami ją sukurti, naudoja skirtingas medžiagas. Tinkamiausia dabar laikoma lenta, pagaminta iš anoduoto aliuminio lydinio. Kai kuriose plokštėse, siekiant patogumo, šviesos diodų vietos yra sunumeruotos. Tai padeda išardyti išdėstymo seką išardymo ir taisymo metu. Tai pasireiškia kaip įmanoma efektyviau ir sugeria iki 90% šiluminės spinduliuotės, kuri atsiranda eksploatacijos metu.
Prietaiso LED elementų niuansai

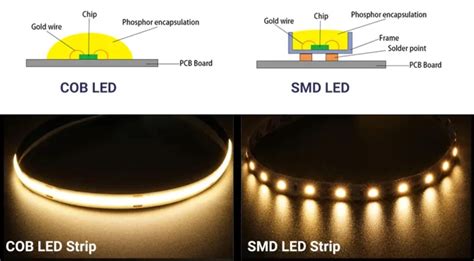

Šviesos srautą regeneruojantys diodai būna kelių formų. Dažniausiai lempose stovi SMD ir COB drožlės. Kuo daugiau jų yra lentoje, tuo galingesnis prietaisas ir tuo daugiau šilumos sukuriama veikiant. Kai lempos lentoje yra sumontuoti tam tikro tipo diodai, juos galima pakeisti tik tais pačiais. Jei po ranka nėra analogo, turėsite iš naujo lituoti visus lustus, kad jie būtų vienodi.
Radiatoriaus specifika
Normaliam veikimui ir ilgam tarnavimo laikui būtina užtikrinti tinkamą šilumos išsklaidymą, o už tai yra atsakingas ant korpuso įmontuotas radiatorius. Per didelis karštis kenkia šviesos diodų veikimui. Kokybiškos šilumos kriauklės nebuvimas žymiai sutrumpina lempos veikimo laiką ir galiausiai lemia jos degimą. Kai kurie gamintojai išsaugo ir aprūpina įrenginį keliomis skersinėmis ar išilginėmis skylėmis, padėdami jas visame korpuse. Pigių gamintojų tiekiamos pigios plastiko, stiklo ir kompozicinės dalys. Pažangūs prekės ženklai žengia toliau ir aprūpina savo LED prietaisus radiatoriais iš metalo su anoduota antikorozine danga. Todėl geriau iš pradžių pirkti patikimos lempos iš geriausių medžiagų. Nors jie kainuos daugiau, tačiau vartotojas apsisaugos nuo nuolatinės žalos.
Radiatoriai, įmontuoti lempos korpuse, gali būti spiraliniai, kieti, plokšteliniai ir kt. Jų storis tiesiogiai priklauso nuo to, kokie galios diodai naudojami apšvietimo įrenginyje. Kai kurie prekės ženklai, daugiausia Kinijos kilmės, tiekia lemputes su keramikiniais radiatorių elementais. Tokie gaminiai gauna aukštos kokybės aušinimą, tačiau kartu su juo iš dalies praranda savo konstrukcinį stiprumą ir tampa trapesni, palyginti su kolegomis iš metalo.
Keletas žodžių apie optiką
Didžiojoje dalyje LED lempų turi būti įrengtas difuzorius, pagamintas iš matinis plastikas. Tai padeda sukoncentruoti šviesos srautą tam tikru kampu ir daro jį tolygesnį. Pagrindinis difuzoriaus pranašumas yra tas, kad jis yra visiškai saugus. Palyginimui, stiklinė lemputė, išdegus lempai, gali įtrūkti, sulaužyti ir sužeisti kambaryje esančius žmones. Kai kuriuose modeliuose vietoj difuzorių naudojami lęšiai, pagaminti iš įvairių modernių ir praktiškų medžiagų. Šie elementai nepažeisti ir neremontuojami.
Dažnos gedimų priežastys
Dėl netinkamo veikimo ir staigaus įtampos kritimo centriniame maitinimo šaltinyje LED lemputė gali sugesti. Patys diodų elementai tokiu atveju išlieka darbingi, tačiau vairuotojas gali pablogėti. Gamyklos santuoka yra labai įmanoma nesklandumai. Iš esmės tai taikoma „bevardžiams“ gaminiams, tačiau tai gali nutikti su firminiais produktais, nors tokie atvejai yra labai reti ir dažniausiai nustatomi pirkimo etape. Smūgiai ir vibracija nepadarys žalos diodams, tačiau vairuotojui tai bus padaryta pačiu neigiamiausiu būdu. Gali būti pakenkta konstrukcijos vientisumui ir atitikimo darbinio elemento lentai tikslumui. Jei pati lempa neužtikrina gero vėdinimo, vairuotojas perkais. Dėl to tai neigiamai paveiks jo veikimą ir sukels žalą.
Lempa pradeda jautriai mirksėti ir mirksėti, sudirginti akis, kai pablogėja srovę ribojantis rezistorius, ir visiškai nustoja degti, jei sugenda kondensatorius. Visos šios akimirkos yra nemalonios, tačiau neturėtumėte panikuoti. Galite išspręsti problemą be didelių pastangų namuose savo rankomis.
Tai blogai paveiks „Led“ elementą ir sukels jo gedimą, neteisingai organizuotą namo ar buto elektros sistemą. Be to, tai padidins laidų apkrovą ir, galbūt, artimiausiu metu sukurs papildomų problemų. Todėl geriau patikėti jo organizavimą specialistams.
Pirkdami lemputę iš gerai žinomo prekės ženklo už mažą kainą, turėtumėte būti atsargūs. Produktai gali būti klastojami ir gamintojo nurodyto termino nebegalioja. Remontas pareikalaus finansinių išlaidų, laiko ir greičiausiai tokiu atveju nepateisins savęs.
Veikiant lempai, gali būti pažeista puslaidininkinių diodų pagrindinė kristalų struktūra. Šią problemą išprovokuoja reakcija į padidėjusią įpurškiamos srovės tankį iš medžiagos, iš kurios pagamintas puslaidininkis, pusės. Kai kraštai blogai lituojami, šilumos pašalinimas praranda reikiamą intensyvumą ir susilpnėja. LED modulis paprastai nešviečia dėl bendrojo laidų pertraukimo, grandinės pertraukiklio sistemos veikimo sutrikimų, nesant kontakto kasetėje arba kai pačioje lempoje yra gedimų.
Diagnostika ir gedimų nustatymas
Norėdami suprasti problemą, turite atlikti preliminarią diagnozę ir suprasti, kur yra problema. Kai lemputė neužsidega įjungus jungiklį, turite ją atsukti nuo kasetės ir įsukti kitą, nebūtinai diodinę. Jei situacija pasikeitė ir atsirado šviesa, tada pati lempa yra sugedusi. Apšvietimo trūkumas reiškia, kad problema yra instaliacija.
Kitas žingsnis - naudoti multimetrą, kad sužinotumėte, ar elektros grandinėje yra įtampa. Norėdami tai padaryti, pakanka atsiremti įtaisą į kasetės dalį, kai įjungtas jungiklis, ir pažvelgti į indikatorius. Jie turi būti lygyje 220 V. Jei skaičiai skiriasi, tada aptinkama gedimo zona.
Kai bus patvirtinta teisinga įtampa, tačiau lemputė vis tiek neužsidega, patikrinkite, ar nėra pagrindo tarp kasetės ir angos. Jei šioje srityje atsiranda anomalijų, atsiranda lankas ir ant antenos elementų susidaro anglies nuosėdos. Intensyviai naudojant, nuolat peršąlant arba esant nepakankamam pradiniam storiui, kasetės centriniai ir šoniniai kontaktai gali tapti nenaudojami ir sukelti nuolatinį LED lempų perdegimą. Norėdami jį pašalinti, būtina atjungti įtampą, išvalyti netinkamas formacijas ir atsargiai sulenkti pačias antenas. Po visų šių veiklų galite įsijausti užtaisas darbinė lempa ir patikrinkite rezultatą.
Jei kasetės kontaktuose nėra įtampos, ją reikia nuimti ir patikrinti, ar pačiame laidyne nėra fazės. Jei kasetės yra, kai įjungtas jungiklis, kasetę reikia pakeisti. Kai jo nėra, turėtumėte atidžiai stebėti jungiklį ir ieškoti jame problemos. Jei atlikus patikrinimą visi aukščiau aprašyti elementai, mazgai ir dalys patvirtina, kad jie yra tinkami naudoti, tampa visiškai akivaizdu, kad problema yra LED lempoje.
How to Test Car Bulbs.
Kaip išardyti LED modulį?
Remontui atlikti reikia sumontuoti LED lempą. Ši procedūra nėra labai sunki, tačiau reikalauja tikslumo, dėmesio ir šiek tiek įgūdžių. Jei norite, galite nufilmuoti visą procesą „žingsnis po žingsnio“ telefone, kad vėliau nepainiotumėte procedūros. Patartina elgtis labai atsargiai. Ne visi vidiniai prietaiso elementai turi būti pakeisti, todėl labai svarbu nepažeisti jų ir nepažeisti. Tai ypač pasakytina apie tokią pažeidžiamą, tačiau ypač reikšmingą detalę kaip plokštė.
1 metodas - atsukimas
LED lempa yra gana trapus įrenginys, kurį reikia labai atsargiai ir tiksliai išardyti. Tai nereikalauja didelių pastangų ir nereikia naudoti aštrių įrankių ten, kur yra galimybė susidoroti rankiniu būdu. Norint pašalinti difuzinį kupolą, pakanka paimti lemputę abiem rankomis už kraštų ir švelniais sukimosi judesiais viršutinę dalį atskirti nuo korpuso. Paprastai tai galima padaryti lengvai, nes tvirtinimo sandariklio sluoksnis yra ypač plonas ir iškart reaguoja į judesį bei vientisumo pažeidimą. Bandydami atsukti kupolo dalį nuo kūno, jokiu būdu neturėtumėte naudoti jėgos. Plastikas yra trapus ir sunkiai spaudžiamas, jis gali tiesiog sprogti po ranka.
Tada reikės išspręsti pačią sunkiausią užduotį - atskirti plokštę, nešiančią šviesos diodus, nuo likusio korpuso. Norėdami tai padaryti, turėsite atsukti visus tvirtinimo varžtus. Kadangi jų galvutės yra mažos, turite naudoti specialius precizinius atsuktuvus. Kitame etape turėsite atjungti montavimo plokštę nuo radiatoriaus įtaiso. Tai padėti padės objektas su plokščiu aštriu kraštu, pavyzdžiui, papuošalų pincetu. Jie galės švelniai nulaužti kraštą ir atsargiai nuimti visą. Tada jūs turite atsargiai lituoti maitinimo laido sąlyčio vietas ir galiausiai atskirti plokštę diodais nuo susijusių dalių. Radiatorių ir pagrindą reikės atskirti švelniais sukimosi judesiais ir išdėstyti visus žibinto komponentus ant stalo priešais jus. Po to galite tęsti remontą.
2 metodas - plaukų džiovintuvo šildymas
Antrasis variantas yra tinkamiausias gaminiams su storu stiklu, netinkamas tiesioginiam kontaktui su tokiu įrankiu kaip atsuktuvas. Čia jūs turite naudoti statybinį plaukų džiovintuvą ir naudoti jį apšiltinti lempos korpusą. Tai yra vienintelis būdas pašalinti stiklinį fragmentą, priklijuotą specialia kompozicija iš cilindrinės bazės. Intensyvus karšto oro poveikis perdirbamiems objektams išsiplės, o lipnus sluoksnis, laikantis stiklą, taps elastingas. Po šių manipuliavimų lempa suirs į savo sudedamąsias dalis, net jei meistras tam nieko nedarys. Jei plaukų džiovintuvo nėra po ranka, galite eiti kitu keliu. Norėdami tai padaryti, turite pasiimti tirpiklį, vilną ir medicininį švirkštą su adata. Pirmiausia atsargiai ir be slėgio traukite išilgai difuzoriaus, esančio ant kupolo, krašto. Tada sušvirkškite tirpiklį švirkštu ir šiek tiek palaukite. Praėjus vos kelioms minutėms, sandariklis taps lankstus, o kupolą bus galima atsukti be jokių fizinių pastangų. Visi tolesni veiksmai nesiskiria nuo aukščiau aprašyto metodo.
Ar tu negali padaryti lempos? Mūsų svetainėje yra ir kitų išmontavimo instrukcijos įvairių rūšių lemputės.
LED lempučių taisymas

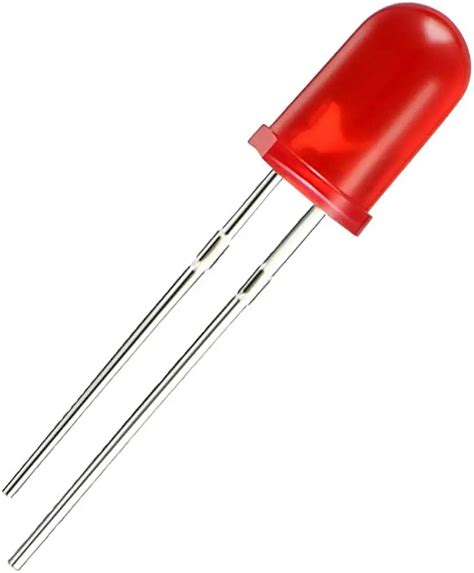

Sudegę šviesos diodai dažnai lemia lemputės gedimą. Paprastai po išmontavimo galite iškart pamatyti, kurie elementai yra pažeisti ir kuriuos reikia pakeisti. Tačiau yra atvejų, kai iš pirmo žvilgsnio visi diodai atrodo normalūs. Vizualiai atpažinti sudegusius LED elementus nėra sunku. Paprastai jie skiriasi nuo dirbančių „brolių“ tuo, kad turi pastebimus juodus taškelius ir nudegimus. Tokiu atveju turėsite naudoti multimetrą ir skambinti kiekvieną elementą atskirai, kad nustatytumėte sugedusį. Arba pašalinkite abejones iš plokštės ir patikrinkite jas naudodami laidus, prijungtus prie 12 voltų maitinimo šaltinio.
Kai sugadinamas tik vienas diodas, galite tiesiog uždaryti jo išėjimus. Jei šviestuve naudojama grandininė jungtis, šis momentas jokiu būdu neturės įtakos visų kitų elementų praradimui. Seni, sugedę diodai turės būti neišspręsti, tada apverskite plokštę ir lituokite naujas lustas į matomus kontaktinius kelius. Lentelė visada nurodo tokius duomenis kaip naudojamo šviesos diodo tipas ir dydis. Labai svarbu sugadintus modulius pakeisti panašiais, kad lempa ir toliau veiktų taip teisingai, kaip prieš remontą.
Kai kuriais atvejais LED galite pakeisti nenaudodami lituoklio. Norėdami tai padaryti, lentą reikės gerai pašildyti statybiniu plaukų džiovintuvu. Litavimo vieta taps minkšta ir lanksti, o diodą bus galima ramiai pašalinti naudojant įprastus pincetus. Jums reikės montuoti darbinį šviesos šaltinį vis dar vėsioje vietoje. Kai lenta gerai atvės, ji tvirtai pritvirtins ir niekur nejudės. Svarbiausia aiškiai atsiminti elemento vietą mažesnių ir didesnių kontaktų atžvilgiu ir pastatyti darbinį pagal polių.
Vairuotojo problemų sprendimas
Gedimai vairuotojui yra gana dažna LED lempų problema. Dažniausiai vairuotojui dega rezistorius arba kondensatorius. Nustatyti šio elemento tinkamumo lygį naudojant matavimo prietaisus, kuriuos turi namų meistras, yra gana sunku. Todėl rekomenduojama jį tiesiog pakeisti darbiniu, kurio parametrai yra panašūs. Kondensatoriaus gedimo priežastys gali būti pradinis gamyklos defektas arba reguliarus modulio perkaitimas dėl blogo šilumos išsklaidymo.
Apšvietimo parduotuvėse ne visada įmanoma rasti tinkamą detalę. Geriau tuoj pat nueiti į radijo turgų arba į radijo elektronikos pardavimo vietą ir pamėginti ten rasti reikiamą daiktą. Įsigiję jį, turėsite išardyti sugedusį agregatą ir pastatyti darbinį elementą į savo vietą.
Tinkamam LED lempučių išmontavimui ir remontui sudėtinga, brangi įranga nebus reikalinga. Sumažinkite paprastų įrankių rinkinį, kuris padės pašalinti triktis. Multimetras leis patikrinti įtampos buvimą grandinėje, leis aptikti pertraukų buvimą ir parodys, kaip efektyvios yra likusios grandinės dalys.
