Alkūninis velenas yra vienas svarbiausių vidaus degimo variklio komponentų, dažnai vadinamas variklio mechaninės struktūros stuburu. Tai sudėtingos ir netaisyklingos formos metalinė dalis, su skirtingais kampais ir atstumais nuo veleno centro išneštomis alkūnėmis. Velenas turi vadinamus kakliukus, kurių paviršius yra preciziškai lygus ir kurie jungiasi su švaistikliais bei pagrindiniais guoliais (įdėklais). Iš esmės, tai besisukantis velenas, esantis variklio bloke, kuris linijinį stūmoklių judėjimą paverčia sukamuoju judesiu. Šis sukamasis judesys galiausiai varo transporto priemonės ratus per transmisijos sistemą.
Alkūninio veleno paskirtis ir tipai
Pagrindinė alkūninio veleno paskirtis yra paversti stūmoklių, cilindre judančių aukštyn ir žemyn, judesį į sukimosi jėgą. Stūmokliai judėdami žemyn dėl kuro ir oro mišinio degimo cilindruose, stumiasi į švaistiklius, kurie savo ruožtu suka alkūninį veleną. Vėliau šis judesys perduodamas į smagratį ir galiausiai į transmisijos sistemą, leidžiančią transporto priemonei judėti. Be to, alkūninis velenas padeda subalansuoti variklį. Prie alkūninio veleno pritvirtinti atsvarai atsveria stūmoklių judesių sukuriamas jėgas, sumažina vibraciją ir užtikrina sklandesnį variklio darbą.
Lengvųjų automobilių varikliuose alkūniniai velenai būna įvairių konstrukcijų, kurių kiekviena yra pritaikyta skirtingoms variklio konfigūracijoms ir veikimo principams. Pagrindiniai alkūninių velenų tipai yra šie:
- Plokštieji alkūniniai velenai (flat-plane): dažniausiai pasitaikantys didelės galios ir našumo automobilių varikliuose. Plokštuminių alkūninių velenų kakleliai yra išdėstyti 180 laipsnių kampu. Ši konstrukcija leidžia padidinti variklio apsukas ir išgauti geresnį variklio atsaką į akseleratoriaus paspaudimą, tačiau tokios konstrukcijos velenas turi aukštesnį disbalanso koeficientą, kas gali padidinti vibracijas.
- Kryžminiai alkūniniai velenai (cross-plane): dažniausiai naudojami V8 varikliuose, kryžminės plokštumos alkūninių velenų kakleliai išdėstyti 90 laipsnių kampu vienas nuo kito. Ši konstrukcija padeda efektyviau subalansuoti variklį, sumažina vibraciją ir užtikrina sklandesnį variklio veikimą, tačiau to kaina yra šiek tiek mažesni variklio sūkiai, palyginti su plokščiaisiais alkūniniais velenais.
- Kaltiniai alkūniniai velenai: pagaminti iš vientiso plieno gabalo arba kitų labai tvirtų metalų ar jų lydinių, kaltiniai alkūniniai velenai yra labai patvarūs ir gali atlaikyti aukštesnes apkrovas bei didesnį stresą. Dėl savo stiprumo ir patikimumo jie dažnai naudojami didelio našumo ir didelės galios varikliuose.
- Lieti alkūniniai velenai: jie gaminami pilant išlydytą metalą į formą. Lieti alkūninius velenus pagaminti pigiau ir jie dažniausiai randami įprastuose lengvuosiuose automobiliuose. Nors ir ne tokie tvirti kaip kaltiniai alkūniniai velenai, jie suprojektuoti taip, jog atliktų savo funkciją eksploatuojant variklį įprastinėmis darbo sąlygomis.
Alkūninio veleno priežiūra ir galimi gedimai
Pats alkūninis velenas sukurtas taip, kad būtų labai patvarus ir tvirtas, o tinkamai prižiūrint dažniausiai galintis tarnauti visą variklio eksploatavimo laiką. Tačiau norint užtikrinti jo ilgaamžiškumą ir optimalų veikimą, būtina reguliari priežiūra:
- Alyvos keitimas: Reguliarus alyvos keitimas yra labai svarbus, nes alkūninio veleno tepimas priklauso nuo variklio alyvos. Tinkamas tepimas sumažina trintį ir apkrovą, o tai mažina alkūninio veleno guolių bei kakliukų susidėvėjimą.
- Patikra: Periodinės patikros techninio aptarnavimo metu gali padėti anksti nustatyti galimas alkūninio veleno problemas ir užkirsti kelią gedimams. Mechanikai patikrina, ar nėra laisvumų, įtrūkimų ar kitų potencialių nusidėvėjimo požymių.
Nepaisant ypač tvirtos konstrukcijos, alkūninio veleno gedimų taip pat kartais pasitaiko. Pagrindinės problemos yra šios:
- Alkūninio veleno susidėvėjimas: Nuolatinis veikimas esant didelėms apkrovoms ir nepakankamas tepimas gali įtakoti alkūninio veleno kakliukų susidėvėjimą. Dėl šio susidėvėjimo gali padidėti laisvumas tarp alkūninio veleno ir jo guolių (įdėklų), todėl atsiranda kalimo garsas ir gali suprastėti variklio darbas.
- Alkūninio veleno įtrūkimai: Laikui bėgant dėl pasikartojančių streso ciklų alkūninio veleno konstrukcijoje gali atsirasti įtrūkimų. Šie įtrūkimai dažnai atsiranda dėl vadinamojo metalo nuovargio, prasto metalo apdirbimo ar gamybos defektų. Įprastai mechanikai netikrina alkūninio veleno susidėvimo ir neaptinka tokių įtrūkimų, o tai veda į katastrofišką variklio sugadinimą - velenas gali lūžti ir variklis sustoja arba, liaudiškai tariant, „užkala“.

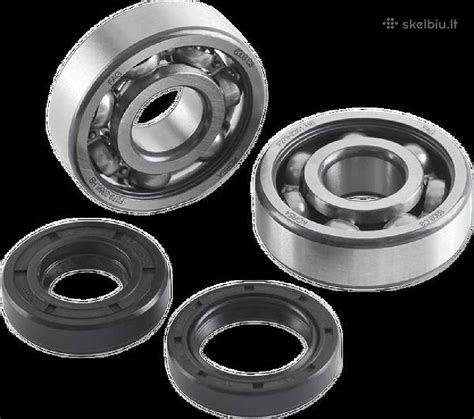

- Guolių (įdėklų) gedimas: Alkūninio veleno guoliai (įdėklai) yra labai svarbūs sklandžiam veikimui. Dėl nepakankamo tepimo, užterštos alyvos arba įdėklų montavimo broko, jie gali prasisukti. Dėl šios priežasties dažnai smarkiai pažeidžiami alkūninio veleno paviršiai, todėl vėliau reikalingas brangus remontas.
- Disbalanso problemos: Nesubalansuotas arba netinkamai subalansuotas alkūninis velenas gali sukelti pernelyg didelę vibraciją, dėl kurios daug greičiau nei įprasta susidėvi variklio komponentai ir sutrumpėja variklio eksploatavimo laikas. Disbalansas gali atsirasti dėl gamybos defektų, veleno ar jo komponentų susidėvėjimo arba netinkamo veleno sumontavimo remonto metu.
Alkūninio veleno remontas: procesas ir galimybės
Jei nustatoma, kad alkūninis velenas pažeistas, remontas apima kelis etapus, kad būtų atkurta jo funkcija ir išvengta tolesnės žalos. Kai kurie specialistai teigia, kad motociklų alkūniniai velenai nėra remontuojami, ypač japonų gamintojų, dėl didelio tikslumo reikalavimų (pvz., 0.001 mm). Tačiau kiti meistrai tvirtina, kad alkūninius velenus galima šlifuoti ir atkurti jų matmenis.
Alkūninio veleno remonto procesas paprastai apima šiuos žingsnius:
- Pagrindinės žalos priežasties nustatymas: Tai apima bandymus, siekiant įvertinti sunkumą ir rasti sugedusias dalis.
- Alkūninio veleno šlifavimas: Naudojama specializuota įranga, kuri pašalina susidėvėjimą ar pažeidimus, atkuria alkūninio veleno dydį ir užtikrina sklandų veikimą.
- Superfinansavimas: Naudojama specializuota mašina su karborundo akmeniu, greitai judančiu, kad išlygintų paviršių. Pagal SAE J1086 standartą, alkūninio veleno paviršiaus šiurkštumas turi siekti 15 mikro colių Ra arba geriau.
- Poliravimas: Svarbus žingsnis, siekiant pasiekti tinkamą formą ir paviršiaus apdailą, užtikrinant reikiamą tikslumą ir sklandumą.
- Terminis apdorojimas: Jei gedimas susijęs su karščiu, gali prireikti terminio apdorojimo, pvz., atkaitinimo, kurio metu alkūninis velenas šildomas, mirkomas ir aušinamas.
- Ištiesinimas: Jei alkūninis velenas yra sulenktas dėl įtampos, gali prireikti ištiesinimo.
Remonto sėkmė priklauso nuo kelių veiksnių:
- Pažeidimo masto, pvz., įtrūkimų ar kakliukų susidėvėjimo.
- Specialios įrangos ir profesinės kompetencijos poreikis.
Jei randama įtrūkimų, plyšio gylis apie kakliuko skersmenį yra labai svarbus. Jei įtrūkimai yra gilesni nei ketvirtis colio, remontas gali būti neįmanomas. Vizuali apžiūra ir Magnaflux testavimas padeda įvertinti įtrūkimus.
Alkūninio veleno riebokšliai: svarba ir priežiūra
Alkūninio veleno sandarikliai / riebokšliai atlieka svarbų vaidmenį išlaikant alyvą variklio viduje ir užkertant kelią jos nutekėjimui. Kad alkūninis velenas tinkamai veiktų, jis visą laiką turi būti suteptas variklio alyva. Dėl šios priežasties naudojami sandarikliai, kurie neleidžia alyvai ištekėti, o taip pat užkerta kelią nešvarumų patekimui į variklio skyrių.
Jei kuris nors iš jūsų automobilio alkūninio veleno tarpiklių susigadins arba susidėvės, iš variklio gali ištekėti alyva. Tai gali padidinti variklio judančių dalių trintį ir laikui bėgant sukelti rimtą žalą. Dėl šios priežasties svarbu kuo greičiau pakeisti alkūninio veleno sandariklius.
Yra kelios galimos pažeisto alkūninio veleno sandariklio priežastys:
- Susidėvėjimas dėl didelės ridos: Natūralu, kad per laiką riebokšlis tinkamai nebeatlieka savo funkcijos ir pro jį pradeda sunktis variklio alyva.
- Variklyje per daug alyvos: Tokiu atveju pro alkūninio veleno sandariklį pratekės alyva, nes jai tiesiog neužteks vietos.
- Netinkamai sumontuotas riebokšlis: Netinkamai sumontavus riebokšlį, gali atsirasti alyvos nuotėkis, o galiausiai jos pradės trūkti, ko pasekoje tai neleis tinkamai veikti automobilio varikliui.
- Remonto metu buvo pažeistas riebokšlis: Kai kurias dalis kartais sunku išimti iš automobilio, nepažeidžiant jokių kitų dalių, tai taip pat gali būti ir alkūninio veleno sandariklis. Jei remontuojant automobilį riebokšlis buvo pažeistas, geriau jį pakeisti nauju, kad išvengtumėte alyvos pratekėjimo.
Alkūninio veleno sandariklių / riebokšlių kaina priklauso nuo automobilio modelio, reikalingų darbų apimties ir naudojamų detalių bei medžiagų.
Nors kai kurie specialistai teigia, kad motociklų alkūniniai velenai yra neremontuojamas mazgas, praktika rodo, kad su tinkama įranga ir žiniomis juos galima sėkmingai šlifuoti ir atkurti jų funkcionalumą. Svarbiausia yra nustatyti gedimo priežastį ir atlikti remonto darbus kruopščiai, siekiant užtikrinti variklio ilgaamžiškumą.
