Alkuninis velenas yra gyvybiškai svarbus vidaus degimo variklio komponentas, atsakingas už stūmoklio judesio pavertimą sukimosi energija, kuri galiausiai perduodama į transporto priemonės transmisiją. Be jo automobilio variklis negalėtų veikti.
Pagrindinis alkūninio veleno vaidmuo yra paversti stūmoklio judesį aukštyn ir žemyn į sukamąjį judėjimą. Degimas judina stūmoklius. Alkūninis velenas, veikdamas kaip kanalas, perduoda galią iš variklio į pavaros sistemą.

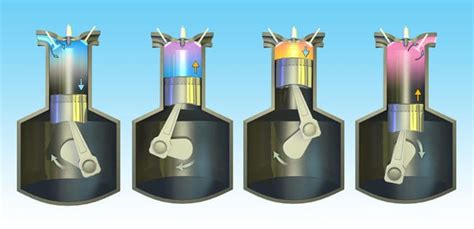

Vidaus degimo variklio veikimo ciklas susideda iš keturių taktų: 1. Įsiurbimas, 2. Suspaudimas, 3. Darbo eiga, 4. Išmetimas. Pirmojo takto metu įsiurbimo vožtuvas atsidaro ir pro jį į cilindrą patenka degusis kuro ir oro mišinys. Antrasis taktas - suspaudimas. Toliau sukdamasis alkūninis velenas ima kelti stūmoklį į viršų, ir šis spaudžia degųjį mišinį. Abu vožtuvai yra uždaryti. Trečiasis taktas - darbas (degimas). Mišinys uždegamas arba užsidega nuo didelio slėgio, galiausiai sudega. Degant labai padidėja susidariusių dujų slėgis. Jos spaudžia stūmoklį, ir dėl to jis slenka žemyn - atlieka darbą. Leisdamasis stūmoklis priverčia judėti švaistiklį, o šis - alkūninį veleną. Ketvirtasis taktas - išmetimas. Stūmoklis nusileidžia iki apatinio kraštutinio taško, atsidaro išmetimo vožtuvas ir pro jį deginiai išmetami iš cilindro lauk, o stūmoklis kyla į viršų. Toliau velenas sukasi iš inercijos.

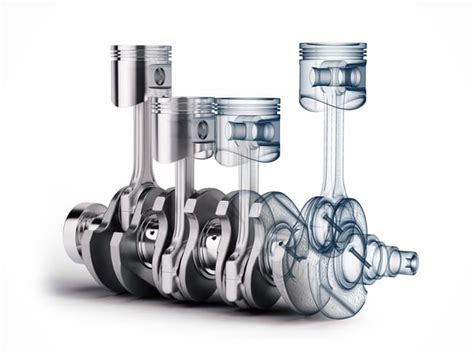

Alkūninio veleno konstrukciją sudaro kelios pagrindinės dalys:
- Pagrindiniai žurnalai: Tai alkūninio veleno sekcijos, kurios remiasi į guolius variklio bloke. Jie palaiko alkūninį veleną ir leidžia sklandžiai suktis.
- Smeigtukai: Alkūniniai kaiščiai yra cilindrinės alkūninio veleno dalys, prie kurių pritvirtinami švaistikliai. Alkūninis velenas sukasi. Alkūniniai kaiščiai paverčia stūmoklių linijinį judesį į sukimąsi.
- Tinklai: Tinklai yra struktūriniai komponentai, jungiantys pagrindinius žurnalus su alkūniniais kaiščiais. Jie yra gyvybiškai svarbūs paskirstant jėgas alkūniniame velene.
- Atsvarai: Atsvarai subalansuoja alkūninį veleną ir sumažina degimo sukeliamą vibraciją. Atsvarai sumažina variklio dalių nusidėvėjimą ir pagerina veikimą.
Pavyzdžiui, „Ford EcoBoost“ variklis demonstruoja pažangią alkūninio veleno konstrukciją su optimizuotais atsvarais. Šis dizainas pagerina pusiausvyrą, padidina degalų efektyvumą ir palengvina važiavimą tokiais modeliais kaip „Ford F-150“.
Vibracijos balansavimas ir mažinimas yra labai svarbus aspektas. Degimo metu atsiradusios vibracijos variklio cilindruose gali susidėvėti dalis. Alkūninis velenas kartu su atsvarais padeda subalansuoti šias jėgas ir sumažinti vibraciją. Šis sklandesnis veikimas ne tik prailgina variklio tarnavimo laiką, bet ir pagerina efektyvumą.
Pagalbiniai duomenys rodo, kad subalansuoti alkūniniai velenai gali padidinti degalų efektyvumą iki 15%. Šį didelį patobulinimą lėmė alkūninis velenas.
Alkūninius velenus variklyje patiria didžiulės apkrovos ir įtempiai. Todėl jų gamybai naudojamos tvirtos medžiagos ir pažangūs procesai.
- Kaltinis plienas: Kaltinio plieno alkūniniai velenai pasižymi puikiu tvirtumu ir ilgaamžiškumu. 2023 m. atliktas automobilių inžinerijos tyrimas parodė, kad 95% šiuolaikinių variklių naudoja kaltinius alkūninius velenus. Jie yra stiprūs ir patvarūs. Didelio našumo alkūninis velenas gali atlaikyti 100,000 psi įtampą.
- Ketaus alkūniniai velenai: Ketaus alkūniniai velenai yra pigesni gaminti, tačiau vis tiek pasižymi geru tvirtumu ir atsparumu dilimui. Tačiau jie turi apie 30% mažesnį atsparumą nuovargiui, palyginti su kaltu plienu.
- Lengvieji lydiniai: Naujas medžiagų mokslas sukūrė didelio stiprumo lengvus lydinius.
Alkūninius velenus daugiausia gaminama naudojant tris būdus: liejimą, kalimą ir ruošinių apdirbimą. Kalimas laikomas geriausiu alkūninių velenų procesu, nes jis gali gaminti ypač tvirtas dalis. Apdirbant pašalinamas medžiagos perteklius nuo svarbių paviršių, tokių kaip žurnalai ir tinklai.
Papildomos paviršiaus apdorojimo technologijos, tokios kaip:
- Azoto pašalinimas: Azotavimas prideda azoto į alkūninio veleno paviršių, padidindamas kietumą ir atsparumą dilimui. Nitriduoti alkūniniai velenai gali atlaikyti iki 500 °C temperatūrą, todėl prailgėja jų tarnavimo laikas.
- Šūvis: Paviršiaus bombardavimas mažais plieniniais šūviais.
Taip pat naudojami specializuoti alkūninių velenų tipai ir medžiagos, pavyzdžiui, SAE 4340, kuris naudojamas didelio našumo varikliuose, tokiuose kaip „Dodge Hellcat“, arba 32CrMoV13, viena stipriausių alkūninio veleno medžiagų, naudojama Formulės 1 ir aviacijos varikliuose.
Dažniausi alkūninio veleno gedimai
Nors alkūninis velenas yra labai patvarus komponentas, jis gali patirti įvairių gedimų:
- Nuovargio gedimas: Pakartotinis įtempimas gali sukelti įtrūkimus ir gedimą.
- Nepakankamas tepimas: Alyvos trūkumas sukelia trintį ir perkaista.
- Vibracijos problemos: Sukimosi jėgų sukimosi vibracijos gali sukelti įtempius lūžius.
Alkūninio veleno gedimas gali užblokuoti variklį, todėl jį reikės visiškai atnaujinti.
Harmoninis slopintuvas
Harmoninis slopintuvas (angl. harmonic damper) yra įtaisas, montuojamas ant laisvojo alkūninio veleno galo, siekiant kompensuoti sukamąsias ir rezonansines vibracijas. Tai būtina ilgesniems alkūniniams velenams (pvz., tiesiems šešių ar aštuonių cilindrų varikliams) ir V8 varikliams su kryžminiu alkūniniu velenu, taip pat V6 ir tiesiems trijų cilindrų varikliams su nelygiu uždegimo dažniu.
Harmoninis slopintuvas susideda iš dviejų elementų: inercinės masės ir energiją išskiriančio elemento (dažniausiai gumos).
Kas toliau alkūniniams velenams?
Variklio technologijoms toliau tobulėjant, keičiasi ir alkūninio veleno projektavimas bei gamyba. Ateityje tikėtina, kad bus naudojamos lengvesnės medžiagos, optimizuotas dizainas naudojant modeliavimą, o gamyba bus automatizuota ir tikslesnė.
Kai kurie ekspertai teigia, kad ateityje vidaus degimo variklių tobulinimas turėtų būti orientuotas į ekonomiškesnį veikimą, o ne į parametrų keitimą. Pavyzdžiui, pseudo Atkinsono ciklo varikliai su kintamomis vožtuvų fazėmis gali pasiekti didesnį naudingumo koeficientą (NK) nei įprasti dyzeliniai varikliai, o tai leidžia atsisakyti gazo sklendės ir sumažinti siurbimo nuostolius.
Alkūninio veleno priežiūra
Norint užtikrinti alkūninio veleno ilgaamžiškumą ir optimalų veikimą, labai svarbu jį prižiūrėti:
- Tepimas: Reguliariai keiskite variklio alyvą. Tai užtikrina tinkamą alkūninio veleno sutepimą, sumažina trintį ir susidėvėjimą.
- Veikimo ribos: Visada naudokite variklį gamintojo rekomenduojamu apsukų diapazonu. Vengiant pernelyg didelių apkrovų ir didelio įtempimo sąlygų, galima labai sumažinti alkūninio veleno apkrovą.
- Klausos ir regos patikrinimas: Klausykite neįprastų garsų, pvz., beldimo ar šlifavimo.
- Vibracijos stebėjimas: Per didelė vibracija veikimo metu gali signalizuoti apie disbalansą arba nusidėvėjimą.
- Alyvos patikra: Reguliariai tikrinkite, ar variklio alyvoje nėra metalo dalelių. Jos gali rodyti alkūninio veleno ar kitų vidinių dalių nusidėvėjimą.
Šie priežiūros patarimai padės išlaikyti gerą alkūninio veleno būklę.
Kaip veikia automobilio variklis
Alkuninis velenas paverčia degimo energiją sukimosi judesiu. Tai labai svarbu transporto priemonėms varyti. Tobulėjant variklio technologijoms, alkūninio veleno konstrukcija turi būti naujoviška. Tai labai svarbu siekiant didesnės galios, geresnio degalų naudojimo efektyvumo ir mažesnio išmetamųjų teršalų kiekio.
