Atbulinis vožtuvas, dar žinomas kaip vienpusis vožtuvas, atbulinis vožtuvas ar galinio slėgio vožtuvas, yra esminis komponentas, užtikrinantis tinkamą skysčių ir dujų tekėjimą sistemoje. Jis veikia automatiškai, priklausomai nuo terpės srauto generuojamos jėgos, ir jo pagrindinė funkcija yra užkirsti kelią terpės grįžtamiesiems srautams. Tai ne tik apsaugo siurblį ir jo varomąjį variklį nuo atbulinės eigos, bet ir neleidžia terpei ištekėti iš sistemos, pavyzdžiui, į konteinerį. Atbuliniai vožtuvai yra plačiai naudojami įvairiose pramonės šakose, įskaitant vandens valymą, cheminį perdirbimą, naftos ir dujų pramonę bei ŠVOK sistemas. Jų pagrindinė paskirtis - apsaugoti siurblius ir kompresorius, išlaikant sistemos slėgį ir efektyvumą.
Kaip Veikia Atbulinis Vožtuvas?
Pagrindinis atbulinio vožtuvo veikimo principas grindžiamas slėgio skirtumais. Kai skysčio slėgis įleidimo pusėje yra didesnis nei išleidimo pusėje, vožtuvas atsidaro, leidžiantis srautui tekėti. Kai tik slėgis pasikeičia arba srautas bando tekėti atgal, vožtuvas automatiškai užsidaro, blokuojant bet kokį grįžtamąjį srautą. Ši vienpusio srauto konstrukcija apsaugo nuo atvirkštinio srauto, kuris gali sugadinti įrangą, užteršti švarų vandenį arba sutrikdyti ištisų sistemų veikimą.
Atbuliniai vožtuvai gali būti suskirstyti į kelis tipus pagal jų struktūrą ir veikimo principą:
- Sūpynės atbuliniai vožtuvai: Šie vožtuvai naudoja atlenkiamą diską, kuris leidžia tekėti pirmyn, ir užsidaro, kai srautas pasisuka atgal. Jie gali turėti vieną, kelis ar padalinto skersmens diskus.
- Kėlimo atbuliniai vožtuvai: Šie vožtuvai juda lygiagrečiai sėdynės skylės ašiai. Jie gali būti montuojami tik horizontalioje linijoje ir dažnai naudojami siurblio siurbimo vamzdžio apačioje, todėl dar vadinami apatiniais vožtuvais.
- Rutuliniai atbuliniai vožtuvai: Naudojamas rutulys, judantis kameroje, kuris blokuoja arba leidžia srautą.
- Diafragminiai atbuliniai vožtuvai: Dažnai naudojami žemo slėgio sistemose, užtikrina minkštą sandarinimą.
Atbulinio Kuro Vožtuvo Problemos Volvo XC60 T6
Viena iš dažnai pasitaikančių problemų, ypač su benzininiais varikliais, tokių kaip Volvo XC60 T6, yra sunkiai vedantis šaltas variklis. Ši problema gali trukti ilgai, o jos priežasties nustatymas gali būti sudėtingas. Vienas iš galimų gedimo simptomų - staigus kuro slėgio kritimas išjungus variklį. Nors turėtų išlikti apie 250 kPa, jis gali nukristi iki 40 kPa. Dėl to gali kilti abejonių dėl siurblio atbulinio vožtuvo veikimo. Tačiau svarbu atkreipti dėmesį, kad net ir kritus kuro slėgiui, naujas ar šviežias siurblys turėtų nesunkiai ir greitai jį pakelti iki reikiamo lygio užvedimo metu. Jei automobilis sunkiai kuriasi iš pirmo karto, bet lengvai užsiveda, kai leidžiama prieš tai pripumpuoti sistemą, tai rodo, kad siurblys gali būti pavargęs, bet ne visiškai sugedęs. Jis ne sunkiai pripumpuoja sistemą, bet tiesiog ilgiau trunka pasiekti reikiamą slėgį.

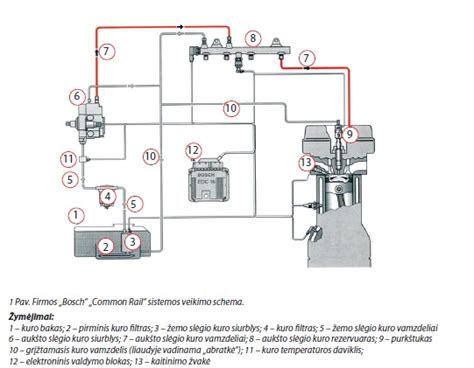

Kuro Įpurškimo Sistemos „Common Rail“ Diagnozė
Kuro įpurškimo sistemos „Common Rail“, pasirodžiusios rinkoje 1997 m., iki šiol kelia diagnostikos sunkumų. Dažna problema - žemas slėgis aukšto slėgio siurblyje. Minimalus slėgis, reikalingas variklio užvedimui, yra apie 180 Bar, o naujuose automobiliuose - apie 250 Bar. Jei slėgis pakankamai aukštas, problema nėra dyzelinio kuro sistemoje. Tačiau ne visada minėtos problemos priežastis yra siurblio ar purkštuko gedimas. Gedimo ieškoti reikia pradėti nuo žemo slėgio degimo sistemos, pradedant nuo kuro bako ir elektrinio kuro siurblio. Reikia patikrinti jų parametrus, t. y. slėgį ir srautą. Dauguma dyzelinių siurblių kurą tiekia 3,5 Bar ir 2 l/min.
Galimos Žemo Kuro Slėgio Priežastys
- Kuro filtras: Labai dažnai žemo slėgio priežastis aukšto slėgio siurblyje yra užsikimšęs kuro filtras. Kuro filtrą, kaip pigiausią iš įtariamų gedimo elementų, reikia keisti nedelsiant.
- Degalų tiekimo magistralė: Prieš keičiant dyzelinį kuro siurblį, reikia patikrinti kuro pratekėjimą degalų tiekimo magistralėje, ypač žiemą, kai ledo gabaliukai gali blokuoti kuro srautą degalų tiekimo vamzdeliuose esančiuose po automobilio dugnu. To priežastimi gali būti sulamdytos arba sutrūkusios guminės žarnelės.
- Susidėvėję guminiai sandarinimo žiedai: Jie taip pat gali būti žemo slėgio common rail siurblyje priežastimi.
Aukšto Kuro Slėgio Siurblio Diagnozė
Jei žinoma, kad kuras tikrai pasiekia aukšto slėgio siurblį, tikrinamas pats common rail aukšto slėgio siurblys. Už slėgio reguliavimą atsako elektromagnetiniai solenoidai, reguliuojantys kuro slėgį arba kuro srautą. Abu solenoidiniai kuro vožtuvai gali būti patalpinti ant common rail aukšto slėgio siurblio. Jeigu ant siurblio yra tik vienas solenoidinis vožtuvas, jis visada reguliuoja tik kuro srautą. Solenoidiniai kuro srauto vožtuvai veikia dviem kryptimis - jie atsidaro arba užsidaro. Solenoidinius kuro vožtuvus galima patikrinti palyginant slėgį aukšto slėgio kuro siurblyje, pasukus starterį, su prijungtu ir atjungtu solenoidiniu kištuku. Normaliai atidarytas (arba atidarytas be variklio pagalbos, su išjungtu kištuku) solenoidinis kuro praleidimo vožtuvas leidžia tekėti maksimaliam kuro kiekiui į aukšto slėgio siurblį. Slėgis šioje situacijoje, sudaromas Bosch siurblio, po 10 sekundžių starterio darbo turi siekti 800Bar (kad užkirsti kelią užsivedimui, reikia atjungti purkštukus).
Mechaninį siurblį, teikiantį žemą slėgį, galima patikrinti montuojant manometrą tarp kuro filtro ir kuro siurblio. Varikliui dirbant, slopinamas kuro srautas už filtro, taip galima patikrinti, ar yra vakuumas siurblyje, tai parodo siurblio vidinį sandarumą. Vakuumas turi būti minimalus 0,1 Bar arba vakuumo neturi būti visai - tai reiškia, kad kuro filtras švarus. Tai nėra tiesioginis metodas patikrinti siurblio slėgį ir srautą, bet tokiu būdu galima įvertinti siurblio techninę būklę. Norint nuodugniai patikrinti aukšto kuro slėgio siurblį Bosch CP3, tam naudojamas specialus įtaisas (Bosch nr. 0986613270).
Priklausomai nuo slėgio reguliavimo tipo (magnetinio vožtuvo slėgio arba srauto reguliavimo, uždarius arba atidarius be maitinimo), kokį gali sudaryti siurblys tikrinama prie atidarytos ar uždarytos vožtuvo sklendės. Atjungus jungtis nuo purkštukų (tai pašalina galimybę užsisiurbti ir kartu neleidžia užvesti variklio) paleidžiamas starteris 10 s.ir slėgio monometro pagalba galima pamatyti kuro siurblio sudaromą slėgį. Kai gauti testavimo rezultatai yra blogesni nei pateikti eksploatavimo dokumentacijoje, tai dar nereiškia, jog reikia keisti arba remontuoti common rail siurblį. Galbūt CR siurblys nėra sugedęs ir slėgis dingsta kažkur kitur.
Purkštukų Tikrinimas
Kitas tyrimų etapas yra common rail purkštukų patikra ant automobilio. Ant purkštukų grįžtamo kuro jungčių prijungiamas specialus matavimo prietaisas su menzūrėlėmis. Norint patikrinti pjezoelektrinius purkštukus, reikalingi specialūs priešpriešinio slėgio grįžtamieji vožtuvai, sumontuoti ant kiekvieno purkštuko. Purkštukas, kuris aiškiai praleidžia daugiau kuro, gali būti brokuotas (reikia dokumentacijoje patikrinti priimtiną kuro įpurškimą šiam purkštuko tipui). Jeigu, prie žemo slėgio, grįžtamas kuro srautas iš purkštuko nėra didelis, tai dar nereiškia, kad purkštukas yra geras. Įpurškimas iš purkštuko didėja, kai didėja slėgis, bet prie žemo slėgio (pvz.: 70 Bar) menzūrėlėse nesusidarys daug kuro. Tokiu atveju dažnai daroma skubota išvada, kad purkštukai geri.
Labai svarbu, kad po kiekvieno mazgo pakeitimo reikia pakartoti testavimą ir įsitikinti, kad mazgo pakeitimas (siurblio arba purkštuko) davė teigiamą rezultatą. Remontą laikome baigtu, kai siurblys sėkmingai praeina slėgio sudarymo testą, purkštuko įpurškimo testą (atitinka dokumentaciją duotam kuro įpurškimo tipui). Diagnostika nėra sunki, bet norint ją atlikti, dirbtuvėse reikia turėti daugybę įrangos (menzurėlės, manometrai, jungtys, diagnostikos įranga).
Techninė priežiūra 101 Kuro bako atbulinis vožtuvas
Aukštos Kokybės Atbulinio Vožtuvo Savybės
Aukštos kokybės atbulinis vožtuvas yra ne tik saugumo, bet ir sistemos efektyvumo garantas. Pagrindiniai jo kokybės rodikliai yra:
- Aukštos standartinės medžiagos: Atbuliniai vožtuvai dažnai veikia aukštos temperatūros ir aukšto slėgio aplinkoje, todėl gamybos medžiagos turi atitikti aukštus reikalavimus, užtikrinant atsparumą karščiui, slėgiui ir korozijai.
- Didelio tikslumo dalių surinkimas: Kokybiškas atbulinis vožtuvas reikalauja ne tik aukštos kokybės detalių, bet ir jų preciziško surinkimo, griežtų patikrinimų ir kompetencijos paleidimo metu.
Kiekvienas gamybos etapas turi aiškias specifikacijas, siekiant užtikrinti efektyvų naudojimą ir aukštos kokybės produktų tiekimą.
