Automobilio elektros sistemos tikrinimas ir gedimų diagnostika reikalauja specializuotų įrankių. Įtampos testeriai yra būtini kiekvienam automobilių entuziastui ar profesionaliam mechanikui, leidžiantys greitai ir tiksliai įvertinti įvairias grandines, komponentus ir sistemas. Nuo elementarių indikatorių iki sudėtingų multimetrų ir profesionalių zondų - pasirinkimas priklauso nuo atliekamų užduočių ir reikalingo tikslumo.
Elementarūs įtampos indikatoriai
Elementarus įtampos indikatorius yra paprastas prietaisas, skirtas kontroliuoti įvairias automobilio elektros grandines. Tokie indikatoriai dažnai komplektuojami su ilgu, pavyzdžiui, 6 metrų kabeliu, leidžiančiu patogiai pasiekti įvairias automobilio vietas. Jie gali tikrinti 12-24 V grandines ir turi integruotą termo apsaugą, kuri automatiškai išjungia prietaisą, viršijus nustatytą srovės ribą (pvz., 7,5 A), taip apsaugant nuo perkrovos.
Tikrinamos vietos poliuringumas yra lengvai nustatomas šviesos diodo (LED) pagalba: raudonas LED rodo teigiamą poliaringumą, o žalias - neigiamą. Kai kuriuose modeliuose, naudojant jungiklį, galima tiek teigiamą, tiek neigiamą potencialą paduoti į indikatoriaus smaigalį. Tai leidžia patikrinti mazgų, tokių kaip relės, siurbliai ar ventiliatoriai, veikimą.
Profesionalūs zondai ir testeriai
Daug sudėtingesni įtampos testeriai, tokie kaip POWER PROBE II ar jo analogai, siūlo platesnes funkcines galimybes. Kai kurie prietaisai turi integruotą skaitmenine įtampos indikacija ir yra garsiniai, kas ypač naudinga dirbant triukšmingoje aplinkoje. Garsas dažnai būna reguliuojamas, turintis kelis lygius, ir gali skirtis priklausomai nuo matuojamos varžos (pvz., skirtingi tonai grandinėms iki 10 Ω ir virš 10 Ω).
Profesionalūs prietaisai gali turėti išskirtinį toną, kai aptinkama aukšta įtampa (pvz., virš 6 V). Į komplektą dažnai įeina prailginimo laidai, leidžiantys pasiekti bet kurią automobilio vietą. Tokie prietaisai paprastai maitinami standartinėmis AA tipo baterijomis, o automatinis išsijungimas padeda taupyti energiją ir pailginti baterijos veikimo laiką.
Kai kurie pažangūs prietaisai, pavyzdžiui, The HOOK, leidžia atlikti automobilių remontą itin preciziškai. Didelis LCD ekranas gali rodyti dvi duomenų eilutes, palengvinant informacijos skaitymą. Jungtis prie kiekvienos grandinės dažnai yra paprasta, naudojant 4 mm „banano“ tipo jungtį, suderinamą su įvairiais priedais.
Automatinis režimų nustatymas
Viena iš pažangiausių funkcijų - automatinis prietaiso perjungimas į atitinkamą matavimo režimą. Kai prijungiamas zondas matuoti varžai, prietaisas automatiškai tampa ommetru ir pats nustato matavimo ribas. Panašiai, prijungus zondą matuoti įtampai, prietaisas automatiškai tampa voltmetru. Kai prijungiamas zondas matuoti kintamosios srovės (AC) įtampai, prietaisas automatiškai tampa AC voltmetru ir parodo matuojamą dažnį.
Galingumo ir saugumo funkcijos
Kai kurie testeriai suteikia daugiau galios, aktyvuodami variklius ir komponentus iki 100 amperų ir gali maitinti grandinę 25 amperais nuolatos. Jie ne tik tiekia energiją komponentams, bet ir rodo naudojamą galią amperais bei varžą omais. Tai leidžia nustatyti, ar varikliai veikia tinkamai, ar yra pirminiai gedimo požymiai, tikrinant maksimalią vienkartinę srovę.
ADJUSTABLE CIRCUIT BREAKER (reguliuojamas grandinės nutraukimas) funkcija leidžia nustatyti apsaugos ribas nuo 2 iki 65 amperų. VOLTAGE REFERENCE SUPPLY MODE (žinomos įtampos padavimas) funkcija tiekia nuo 0 iki 5 voltų (pusės volto žingsniais) į zondą, kas yra naudinga daviklių stimuliavimui ir gali būti puikus priedas prie OBD skenerio.
POWER SWITCH PREFERENCES (jungiklio pasirinkimas) leidžia tiekti pastovią galią (nelaikant nuspausto mygtuko), impulsinę galią arba momentinę galią į testuojamą grandinę. Pastovios galios palaikymas yra labai naudingas testuojant grandinės apkrovas ir įtampos kritimą.
Multimetrai ir specializuoti testeriai

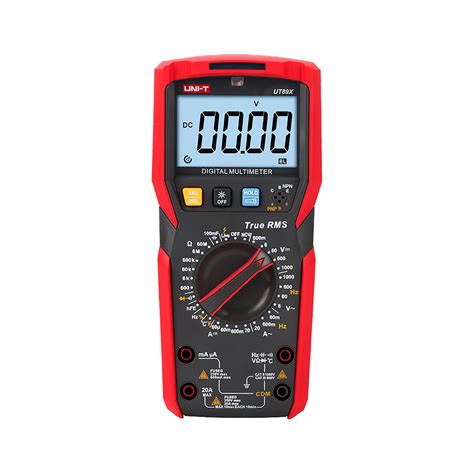

Multimetrai yra universalūs prietaisai, leidžiantys matuoti įvairius elektros parametrus. Pavyzdžiui, multimetras gali išmatuoti nuolatinės arba kintamosios srovės įtampą, nuolatinės arba kintamosios srovės atsparumą, talpą ir temperatūrą. Kai kurie modeliai turi automatinį diapazonų nustatymą, užtikrinantį lengvus ir greitus matavimus.
Kiti specializuoti testeriai skirti konkrečioms sistemoms tikrinti. Pavyzdžiui, testeris uždegimo sistemai tikrinti leidžia lengvai diagnozuoti uždegimo ritės pažeidimus ir patikrinti uždegimo žvakėje esančios kibirkšties kokybę bei stiprumą. Tokie testeriai prijungiami tarp aukštos įtampos laido ir uždegimo žvakės, o matavimo diapazonas gali siekti nuo 10kV iki 40kV.
Taip pat egzistuoja testeriai priekabų lizdams ir kištukams (7 + 13 kontaktų adapteriai). Bevielis lizdų testeris leidžia lengvai nustatyti problemas, susijusias su netinkamu priekabos apšvietimo veikimu. Paspaudus testavimo mygtuką, testeris analizuoja 6 diagnostinių lizdų padėtis, greitai ir be pastangų nustatant apšvietimo problemas.
Yra ir testeriai, skirti tikrinti automobilio saugiklių būklę. Žalias šviesos diodas rodo, kad saugiklis veikia gerai, ir supaprastina sugedusių saugiklių pašalinimą. Tokie testeriai gali būti skirti skirtingiems saugiklių tipams (MINI, MIDI, MAXI).
KAIP NAUDOTI AUTOMOBILIO BANDYMO LEMPUTĘ PROBLEMOMS RASTI!!
Papildomos testerių funkcijos
Kai kurie testeriai turi papildomas naudingas funkcijas, tokias kaip MIN/MAX duomenų fiksavimas įtampai, srovei ir varžai. Taip pat galimi maksimalios įtampos, dažnio, teigiamo ir neigiamo impulso trukmės bei darbo ciklo matavimai. Kablio formos korpusas leidžia patogiai kabinti prietaisą.
Kai kurie testeriai gali tikrinti vidinę ir išorinę izoliaciją, aptikti trumpuosius jungimus ir gedimus, atlikti bandymus elektros varikliams, tikrinti reles, jungiklius, diodus, saugiklius ir laidus. Taip pat tikrinamas laidų ir kištukų poliškumas. Tokie prietaisai dažnai turi apsaugą nuo perkrovos, automatiškai išsijungdami, jei įtampa viršija nustatytą ribą.
Skaitmeniniai tachometrai leidžia matuoti variklių ir kitų mašinų sukimosi greitį, saugiai matuojant besisukančius objektus neinvaziniu metodu. Šviesos matuokliai (liukso metrai) matuoja šviesos intensyvumą, o anemometrai - vėjo greitį ir temperatūrą. Garso lygio matuokliai skirti matuoti garso slėgio lygį.

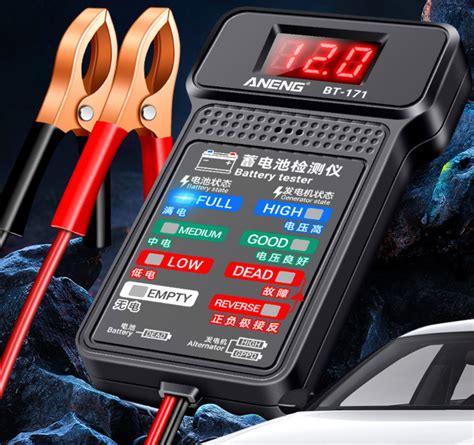

Specializuoti LED lempučių testeriai leidžia lengviau ir greičiau įvertinti LED lemputės būklę, patikrinant, ar jos veikia. Kiti testeriai gali tikrinti padangų slėgį, akumuliatoriaus įkrovą ir generatoriaus įkrovimo įtampą.
Pažangiausi multimetrai gali turėti osciloskopo funkciją su plačia bangos forma, leidžiančią matuoti lėtai kintančius signalus, tinkamus automobilių techninei priežiūrai. Jie gali matuoti ir stebėti įvairius signalų kiekius automobilių grandinėse, įskaitant variklio pavaros signalus, variklio galios įtampą ir uždegimo signalus. Tokie prietaisai dažnai turi automatinį diapazonų nustatymą ir tikrą RMS matavimą.
Daugiafunkcinės bandymo linijos, akumuliatoriaus linijos, uždegimo impulso signalo bandymo linijos, automobilio grandinės bandymo linijos, trumpikliai ir multimetro zondai yra svarbūs priedai, leidžiantys atlikti įvairius testus. 2,8 colių spalvotas ekranas ir integruotas žibintuvėlis tamsiai aplinkai palengvina darbą.
