Šiame straipsnyje pateikiama išsami informacija apie Audi A4 saugiklių schemas, jų vietas ir kaip juos pakeisti. Informacija aktuali skirtingiems Audi A4 modeliams, įskaitant B5, B6, B7, B8 ir B9 kartas. Saugiklių schemos gali šiek tiek skirtis priklausomai nuo konkretaus modelio, pagaminimo metų ir įrangos lygio. Todėl svarbu naudoti jūsų automobiliui skirtą schemą.
Kur Rasti Audi A4 Saugiklių Schemą?
Audi A4 saugiklių schemą galima rasti keliose vietose:
- Automobilio savininko vadove: Tai pats patikimiausias šaltinis. Vadove rasite tikslią jūsų modelio saugiklių schemą.
- Ant saugiklių dėžutės dangtelio: Daugelyje Audi A4 modelių schema yra atspausdinta ant vidinės saugiklių dėžutės dangtelio pusės.
- Internete: Galima rasti įvairių internetinių šaltinių, siūlančių Audi A4 saugiklių schemas. Tačiau būkite atsargūs ir patikrinkite informacijos patikimumą. Patikrinkite forumus ir specializuotas svetaines, skirtas Audi automobiliams.
- Audi atstovybėje: Jei negalite rasti schemos, kreipkitės į artimiausią Audi atstovybę.
Audi A4 Saugiklių Dėžučių Vietos
Audi A4 automobiliuose saugiklių dėžutės dažniausiai yra dviejose pagrindinėse vietose:
- Salone, vairuotojo pusėje: Ši dėžutė dažniausiai yra po prietaisų skydeliu, kairėje pusėje nuo vairo, dažniausiai už nedidelio dangtelio.
- Po kapotu, variklio skyriuje: Ši dėžutė yra šalia variklio, dažniausiai prie akumuliatoriaus arba kitoje patogioje vietoje.
Kai kuriuose modeliuose gali būti ir trečia saugiklių dėžutė bagažinėje, dažniausiai šoninėje nišoje.
Kaip Pakeisti Audi A4 Saugiklį?
Prieš keisdami saugiklį, įsitikinkite, kad variklis išjungtas ir raktas ištrauktas iš spynelės.
- Raskite saugiklių dėžutę: Naudodamiesi aukščiau pateikta informacija, raskite reikiamą saugiklių dėžutę.
- Atidarykite saugiklių dėžutę: Atidarykite dangtelį. Paprastai jis atsidaro atlenkiant arba atkabinus fiksatorius.
- Raskite perdegusį saugiklį: Naudodamiesi saugiklių schema, raskite saugiklį, atsakingą už neveikiantį komponentą. Perdegęs saugiklis paprastai turi nutrūkusį laidelį viduje.
- Išimkite perdegusį saugiklį: Naudokite specialų saugiklių ištraukiklį (paprastai būna saugiklių dėžutėje arba automobilių reikmenų parduotuvėse) arba replėmis. Būkite atsargūs, kad nepažeistumėte kitų saugiklių ar kontaktų.
- Įdėkite naują saugiklį: Įdėkite naują, tokios pačios amperinės vertės saugiklį. Amperinė vertė paprastai nurodoma ant saugiklio korpuso. Nenaudokite didesnės amperinės vertės saugiklio, nes tai gali sukelti rimtą elektros sistemos gedimą ar gaisrą.
- Patikrinkite, ar veikia komponentas: Įjunkite degimą ir patikrinkite, ar neveikiantis komponentas dabar veikia.
- Uždarykite saugiklių dėžutę: Uždarykite saugiklių dėžutės dangtelį.
Dažniausiai Pasitaikantys Audi A4 Saugikliai ir Jų Paskirtis
Štai keletas dažniausiai pasitaikančių Audi A4 saugiklių ir jų paskirtis. Atminkite, kad šis sąrašas gali skirtis priklausomai nuo modelio ir metų:
- Šviesos: Priekiniai žibintai, galiniai žibintai, stabdžių žibintai, posūkio signalai.
- Valytuvai: Priekinio stiklo valytuvai, galinio stiklo valytuvas.
- Garso sistema: Radijas, CD grotuvas, stiprintuvas.
- Centrinis užraktas: Durų užraktai, bagažinės užraktas.
- Langų kėlikliai: Elektriniai langai.
- Oro kondicionierius: Oro kondicionieriaus kompresorius, ventiliatorius.
- Prietaisų skydelis: Spidometras, tachometras, degalų matuoklis.
- Degimo sistema: Ritės, purkštukai.
- ABS: ABS modulis.
- Oro pagalvės: Oro pagalvių valdymo blokas.
Svarbūs Patarimai
- Visada naudokite tinkamos amperinės vertės saugiklį.
- Niekada nenaudokite didesnės amperinės vertės saugiklio.
- Jei saugiklis nuolat perdega, kreipkitės į kvalifikuotą elektriką, kad nustatytų problemos priežastį.
- Turėkite atsarginių saugiklių rinkinį savo automobilyje.
- Prieš keisdami saugiklį, įsitikinkite, kad variklis išjungtas.
Saugiklių Tipai
Audi A4 automobiliuose dažniausiai naudojami dviejų tipų saugikliai:
- Peiliniai saugikliai: Tai labiausiai paplitęs tipas. Jie yra spalvotai koduoti pagal amperinę vertę.
- Stikliniai saugikliai: Šie saugikliai yra senesni ir rečiau naudojami naujesniuose modeliuose.
Spalvų Kodavimas
Peilinių saugiklių spalvos koduoja jų amperinę vertę:
- Ruda: 5A
- Raudona: 10A
- Mėlyna: 15A
- Geltona: 20A
- Balta: 25A
- Žalia: 30A
Audi A4 B5 Saugiklių Schema (Pavyzdys)
Audi A4 B5, gamintas 1994-2001 metais, yra populiarus automobilis Lietuvoje. Kaip ir bet kuris automobilis, A4 B5 turi saugiklių dėžutę, kuri apsaugo elektros grandines nuo perkrovos. Šiame straipsnyje išsamiai apžvelgsime Audi A4 B5 saugiklių dėžutės schemą ir reikšmes, kad galėtumėte lengvai identifikuoti ir pakeisti perdegusius saugiklius.
Saugiklių Dėžutės Vieta Audi A4 B5:
- Salone: Po vairuotojo puse esančia prietaisų panele, dažniausiai už dangtelio.
- Variklio skyriuje: Šalia akumuliatoriaus arba ant jo, priklausomai nuo modelio ir metų.
Skirtingiems A4 B5 modeliams (pvz., su skirtingais varikliais ar įranga) saugiklių išdėstymas ir funkcija gali šiek tiek skirtis. Todėl visada rekomenduojama patikrinti konkretaus jūsų automobilio modelio vadovą.
Saugiklių Dėžutės Schema ir Reikšmės (Salone) Audi A4 B5
Salone esančios saugiklių dėžutės schema paprastai būna ant dangtelio vidinės pusės. Ši schema rodo, kuris saugiklis apsaugo konkrečią elektros grandinę. Tačiau, jei schemos nėra arba ji neįskaitoma, žemiau pateikiame bendrą aprašymą, kokie saugikliai dažniausiai yra salone:
Svarbu: Žemiau pateiktas sąrašas yra bendras ir gali skirtis priklausomai nuo jūsų automobilio modelio. Visada patikrinkite savo automobilio vadovą.
| Saugiklis | Aprašymas | Amperai (A) |
|---|---|---|
| 1 | Posūkio signalai | 10A |
| 2 | Avarinis signalas | 10A |
| 3 | Salono apšvietimas | 10A |
| 4 | Valytuvai | 15A |
| 5 | Langų apiplovimo siurbliukas | 10A |
| 6 | Galinis lango šildymas | 30A |
| 7 | Priekiniai rūko žibintai | 15A |
| 8 | Galiniai rūko žibintai | 15A |
| 9 | Stabdžių žibintai | 10A |
| 10 | Garso signalas | 15A |
| 11 | Centrinis užraktas | 15A |
| 12 | Elektra valdomi langai | 25A |
| 13 | Elektra valdomi veidrodėliai | 10A |
| 14 | Radijas | 15A |
| 15 | Uždegimo ritė (kai kuriuose modeliuose) | 10A |
| 16 | Variklio valdymo blokas (ECU) (kai kuriuose modeliuose) | 15A |
| 17 | Skydelio apšvietimas | 5A |
| 18 | Diagnostikos jungtis (OBD) | 10A |
| 19 | Automatinė pavarų dėžė (kai kuriuose modeliuose) | 20A |
| 20 | Sėdynių šildymas (kai kuriuose modeliuose) | 25A |
| 21 | Oro kondicionierius (kai kuriuose modeliuose) | 20A |
| 22 | ABS sistema (kai kuriuose modeliuose) | 25A |
| 23 | SRS (oro pagalvės) sistema (kai kuriuose modeliuose) | 15A |
| 24 | Priekinis žibintas (dešinys) | 15A |
| 25 | Priekinis žibintas (kairys) | 15A |
| 26 | Tolimosios šviesos (dešinė) | 15A |
| 27 | Tolimosios šviesos (kairė) | 15A |
| 28 | Gabaritiniai žibintai (dešinė) | 10A |
| 29 | Gabaritiniai žibintai (kairė) | 10A |
| 30 | Numerio apšvietimas | 5A |
Saugiklių Dėžutės Schema ir Reikšmės (Variklio Skyriuje) Audi A4 B5
Variklio skyriuje esanti saugiklių dėžutė dažniausiai apsaugo svarbiausias variklio ir automobilio sistemas. Šios sistemos apima:
- Kuro siurblį
- Variklio valdymo bloką (ECU)
- ABS sistemą
- Ventiliatorių
- Starterį
- Generatorių
Kaip ir salone, variklio skyriuje esančios saugiklių dėžutės schemą rasite ant dangtelio. Jei schemos nėra, žemiau pateikiamas bendras aprašymas:
Svarbu: Žemiau pateiktas sąrašas yra bendras ir gali skirtis priklausomai nuo jūsų automobilio modelio. Visada patikrinkite savo automobilio vadovą.
| Saugiklis | Aprašymas | Amperai (A) |
|---|---|---|
| 1 | Kuro siurblys | 15A |
| 2 | Variklio valdymo blokas (ECU) | 20A |
| 3 | ABS sistema | 30A |
| 4 | Aušinimo ventiliatorius | 30A |
| 5 | Starteris | 50A |
| 6 | Generatorius | 70A |
| 7 | Oro kondicionieriaus kompresorius | 25A |
| 8 | Žibintų apiplovimo siurbliukas | 10A |
| 9 | Relės | 10A |
| 10 | Papildomos sistemos (priklauso nuo modelio) | 15A |
Variklio skyriuje esantys saugikliai dažniausiai būna didesnio amperražo (pvz., 30A, 40A, 50A), nes jie apsaugo galingesnes sistemas. Netinkamo amperražo saugiklio naudojimas gali sukelti rimtų problemų.
Kaip Patikrinti ir Pakeisti Saugiklį
Patikrinti ir pakeisti saugiklį yra gana paprasta:
- Išjunkite automobilio degimą.
- Raskite saugiklių dėžutę.
- Atidarykite saugiklių dėžutės dangtelį.
- Patikrinkite schemą, kad nustatytumėte saugiklį, kuris apsaugo sugedusią sistemą.
- Išimkite saugiklį. Galite naudoti specialų saugiklių ištraukiklį, kuris dažnai būna saugiklių dėžutėje, arba mažas reples.
- Apžiūrėkite saugiklį. Jei saugiklis perdegęs, matysite nutrūkusią vielą saugiklio viduje.
- Pakeiskite perdegusį saugiklį nauju, tokio paties amperražo saugikliu.
- Įdėkite saugiklį atgal į saugiklių dėžutę.
- Uždarykite saugiklių dėžutės dangtelį.
- Įjunkite automobilio degimą ir patikrinkite, ar sistema veikia.
Atsargumo priemonės
- Niekada nenaudokite didesnio amperražo saugiklio nei nurodyta schemoje. Tai gali pažeisti elektros grandinę.
- Jei saugiklis dega iškart po pakeitimo, tai rodo problemą elektros grandinėje. Kreipkitės į kvalifikuotą elektriką.
- Prieš keisdami saugiklį, įsitikinkite, kad automobilis išjungtas.
Dažniausios Problemų Priežastys
Dažniausios saugiklių perdegimo priežastys:
- Trumpasis jungimas: Tai atsitinka, kai elektros srovė apeina normalų grandinės kelią ir praeina trumpiausiu keliu, sukeldama didelį srovės padidėjimą.
- Perkrova: Tai atsitinka, kai per elektros grandinę teka daugiau srovės nei ji skirta.
- Senėjimas: Saugikliai gali perdegti dėl natūralaus senėjimo ir nusidėvėjimo.
- Drėgmė ir korozija: Drėgmė ir korozija gali sukelti trumpuosius jungimus ir saugiklių perdegimą.
Papildoma Informacija
Jei turite problemų su Audi A4 elektros sistema, rekomenduojama kreiptis į kvalifikuotą elektriką. Elektros sistemos yra sudėtingos, ir netinkamas taisymas gali sukelti rimtų problemų.
Kaip sutaisyti Audi, VW, Porsche, Seat, Skoda galinio stiklo plovimo skystį
Vienas iš forumo naudotojų dalinosi patirtimi dėl galinio valytuvo ir galinio lango apipurškimo neveikimo Audi A4 98m universale. Problema kilo su galiniu valytuvu, kuris "pastrigęs vidury stiklo", bei neveikiančiu galinio lango apipurškimu. Buvo svarstoma galimybė, kad "rele durniuoja", nes priekiniam ir galiniam varikliukui gali būti naudojama ta pati relė. Taip pat buvo pastebėta, kad galimas ir pačio varikliuko gedimas, nes "visą logiką atlieka schema stovinti pačiame varikliuke". Vienu atveju, net ir pajungus tiesiai prie akumuliatoriaus varikliukas veikdavo, bet pajungus laidais, nors ir gaudavo maitinimą, neveikdavo - tai rodė problemą su "sužadinimu". Galiausiai, buvo nuspręsta, kad greičiausiai reikės keisti varikliuką, nes "schema nenori veikti".
Kitas pavyzdys iš forumo aprašo panašią situaciją su Audi A4 B6: "pradedant vaziuot 1-2 pavara tai nejuntama. Ijungus 3-4-5 pavara nuo 1700 iki 1900 apsuku jauciamas tukciojimas. Virs 2000 aps. tai susivienodina. o ilgiau pavaziavus lyg ir dingsta. Trauka geresne atsiranda. Bet laikinai. Arba vaziuojant pastoviu greiciu pvz. 110km/h paspaudus gaza, kartais neima apsuku. Stoja, ir daugiau kaip 120 neispausi. Variklis keistai pradeda dirbt. kaip barskutis koks. Uzgesini, uzkuri vel viskas gerai. Tik laikinai." Šiame atveju buvo pakeisti filtrai, atlikta diagnostika, pakeisti purkštukų antgaliai, patikrintas degimo kampas, tačiau problema išliko. Buvo svarstoma dėl "rimtesnių žiniukų" ir galimų priežasčių, tačiau aiškaus sprendimo nebuvo rasta.

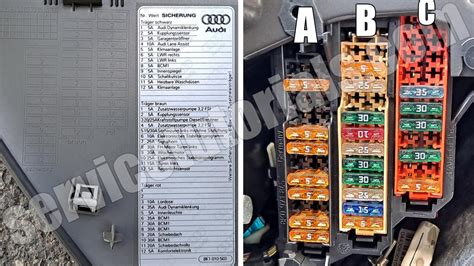

Pateikiami ir detalesni skirtingų Audi A4 kartų (B5, B8, B9) saugiklių schemų pavyzdžiai su konkrečių saugiklių paskirtimi ir amperinėmis vertėmis. Pavyzdžiui, Audi A4 B8 ir B9 modeliuose yra labai detalios lentelės, nurodančios saugiklio numerį, jo aprašymą (pvz., "ABS valdymo blokas", "Kuro siurblio valdymo blokas", "Lambda zondas") ir amperinę vertę. Taip pat pateikiamos pastabos, nurodančios, kokie saugikliai taikomi konkretiems variklių tipams (dyzeliniams, benzininiams, CNG) ar specifinėms modifikacijoms (pvz., "tik su 4 cilindrų modeliai", "tik su automatine pavarų dėže"). Ši informacija yra itin naudinga atliekant diagnostiką ir taisant elektros sistemos gedimus.
