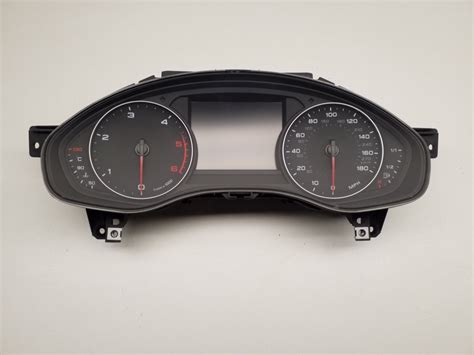

Prietaisų skydelis yra vienas svarbiausių automobilio komponentų, teikiantis vairuotojui visą reikiamą informaciją apie automobilio būklę ir veikimą. Įspėjamosios prietaisų skydelio lemputės ir signalai, esantys ekrane ir šoniniame veidrodėlyje, informuoja vairuotoją apie įvairių automobilio sistemų būklę. Gedimo indikatoriaus lemputės informuoja vairuotoją apie automobilio sistemų gedimus.

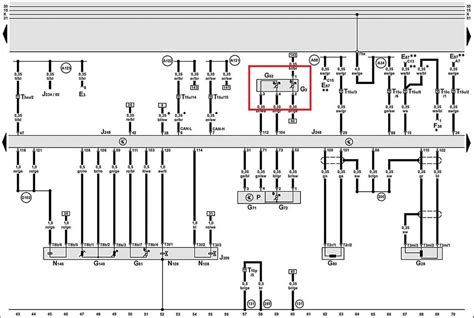

Ši instrukcija skirta Audi A6 C5 (1997-2005 m.) savininkams, siekiantiems suprasti savo prietaisų skydelio veikimą, galimas problemas ir sprendimus. Taip pat pateikiama informacija apie Audi A6 C6 (2004-2011 m.) saugiklių dėžučių schemas.
Audi A6 C5: Priežastys Keisti Prietaisų Skydelį
Prieš pradedant, svarbu suprasti, kodėl apskritai keičiamas prietaisų skydelis. Dažniausios priežastys yra šios:
- Apšvietimo Atnaujinimas: Senesnių A6 C5 modelių apšvietimas gali būti nepatrauklus ar sunkiai įskaitomas. Daugelis savininkų nori jį pakeisti į baltą, mėlyną ar kitą spalvą, naudojant LED technologiją.
- Gedimai: Prietaisų skydelis gali sugesti dėl įvairių priežasčių: sugedusių ekranų, neveikiančių rodyklių, ar net viso skydelio atjungimo.
- Funkcionalumo Praradimas: Atskiros funkcijos, tokios kaip odometro rodmenys ar įspėjamosios lemputės, gali nustoti veikti.
- Estetinis Pagerinimas: Kai kurie savininkai tiesiog nori atnaujinti interjerą, pakeisdami seną skydelį į naujesnį ar sportiškesnį variantą.
Ar Naujesnio Modelio Skydelis Tinka Audi A6 C5?
Šis klausimas dažnai kyla forumuose. Atsakymas nėra vienareikšmis. Teoriškai, skydeliai nuo vėlesnių A6 C5 modelių (pvz., 2002 m. ir vėlesnių, turinčių baltą apšvietimą) turėtų tikti, tačiau reikalingas atidumas. Pagrindiniai aspektai:
- Imobilaizerio Suderinamumas: Imobilaizeris yra saugumo sistema, neleidžianti užvesti automobilio be tinkamo rakto. Naujas prietaisų skydelis turi būti suderinamas su jūsų automobilio imobilaizeriu. Gali prireikti perprogramuoti imobilaizerį arba pririšti naują skydelį prie automobilio sistemos. Tai gali pareikalauti specializuotos įrangos ir žinių.
- Programinė Įranga: Skydelio programinė įranga turi būti suderinama su jūsų automobilio elektronika. Skirtingi modeliai ir metai gali turėti skirtingas sistemas.
- Jungtys: Patikrinkite, ar naujo skydelio jungtys atitinka jūsų automobilio jungtis. Gali prireikti adapterių ar laidų perjungimo.
- Funkcionalumas: Įsitikinkite, kad naujas skydelis palaiko visas jūsų automobilyje esamas funkcijas (pvz., borto kompiuterį, navigaciją).
Svarbu: Prieš perkant naują skydelį, pasikonsultuokite su patyrusiu automobilių elektriku arba specialistu, kuris specializuojasi Audi automobiliuose. Jie galės įvertinti suderinamumą ir patarti dėl reikalingų veiksmų.
Įrankiai ir Medžiagos Audi A6 C5 Prietaisų Skydelio Keitimui
Prieš pradedant darbą, įsitikinkite, kad turite visus reikalingus įrankius ir medžiagas:
- Atsuktuvų rinkinys (įvairių dydžių ir tipų, įskaitant Torx)
- Plastikiniai įrankiai apdailos nuėmimui (kad nepažeistumėte apdailos detalių)
- Multimetras (elektros grandinėms tikrinti)
- Naujas prietaisų skydelis
- Jei reikia, adapteriai jungtims
- Jei reikia, programavimo įranga imobilaizeriui
- Darbo pirštinės
- Šviesos šaltinis (geram matomumui)
Įspėjimas: Dirbant su automobilio elektros sistema, visada atjunkite akumuliatoriaus minusinį gnybtą, kad išvengtumėte trumpojo jungimo ir elektros smūgio.
Audi A6 C5: Senojo Skydelio Išėmimas
- Paruošimas: Atjunkite akumuliatoriaus minusinį gnybtą. Įsitikinkite, kad turite naują prietaisų skydelį ir visus reikalingus įrankius. Pasiruoškite darbo vietą - ji turi būti gerai apšviesta ir patogi.
- Apdailos Nuėmimas: Naudodami plastikinius įrankius, atsargiai nuimkite apdailos detales aplink prietaisų skydelį. Pradėkite nuo kraštų ir eikite link centro. Būkite atsargūs, kad nepažeistumėte plastikinių spaustukų.
- Varžtų Atlaisvinimas: Atlaisvinkite varžtus, laikančius prietaisų skydelį. Jų skaičius ir vieta gali skirtis priklausomai nuo modelio, bet dažniausiai jie būna viršuje ir apačioje.
- Skydelio Ištraukimas: Atsargiai ištraukite seną skydelį. Jei jaučiate pasipriešinimą, patikrinkite, ar atlaisvinote visus varžtus ir atjungėte visas apdailos detales.
- Jungčių Atjungimas: Atjunkite visas jungtis nuo senojo skydelio. Prieš atjungdami, pažymėkite kiekvieną jungtį, kad vėliau galėtumėte lengvai prijungti prie naujo skydelio. Nufotografuokite jungčių išdėstymą, kad būtų lengviau.
Audi A6 C5: Naujo Skydelio Įdėjimas
- Jungčių Prijungimas: Prijunkite visas jungtis prie naujo skydelio, atsižvelgdami į nuotraukas ir pažymėjimus, kuriuos padarėte.
- Skydelio Įstatymas: Atsargiai įstatykite naują skydelį į vietą.
- Varžtų Pritvirtinimas: Pritvirtinkite skydelį varžtais. Nenusukite varžtų per stipriai, kad nepažeistumėte plastiko.
- Apdailos Detalių Pritvirtinimas: Pritvirtinkite apdailos detales.
- Imobilaizerio Programavimas (Jei Reikia): Jei naujas skydelis reikalauja imobilaizerio programavimo, atlikite tai pagal gamintojo instrukcijas arba kreipkitės į specialistą.
Patikrinimas ir Dažniausiai Pasitaikančios Klaidos
Po naujo skydelio įdėjimo:
- Prijunkite akumuliatoriaus minusinį gnybtą.
- Įjunkite degimą ir patikrinkite, ar visos funkcijos veikia tinkamai: apšvietimas, rodyklės (greičio, apsukų, kuro, temperatūros), įspėjamosios lemputės, borto kompiuteris (jei yra), odometras.
- Jei kažkas neveikia, patikrinkite jungtis ir įsitikinkite, kad viskas prijungta teisingai.
Dažniausiai Pasitaikančios Klaidos ir Kaip Jų Išvengti:
- Nepažeiskite Apdailos Detalių: Naudokite plastikinius įrankius ir būkite atsargūs, nuimdami apdailos detales.
- Netinkamai Prijungtos Jungtys: Pažymėkite jungtis prieš atjungdami ir atidžiai patikrinkite, ar viskas prijungta teisingai.
- Imobilaizerio Problemų Ignoravimas: Jei naujas skydelis reikalauja imobilaizerio programavimo, atlikite tai nedelsiant. Ignoravimas gali sukelti problemų užvedant automobilį.
- Per Stipriai Susukti Varžtai: Nenusukite varžtų per stipriai, kad nepažeistumėte plastiko.
- Netinkami LED Diodai: Jei keičiate apšvietimą, įsitikinkite, kad pasirinkote tinkamus LED diodus.
Alternatyvūs Sprendimai
Jei nenorite keisti viso prietaisų skydelio, galite apsvarstyti šiuos alternatyvius sprendimus:
- Apšvietimo Pakeitimas: Pakeiskite tik apšvietimą, nekeitant viso skydelio.
- Skydelio Remontas: Kreipkitės į specialistą, kuris galėtų pataisyti sugedusį skydelį.
- Naudoto Skydelio Pirkimas: Pirkite naudotą skydelį, kuris yra suderinamas su jūsų automobiliu. Įsitikinkite, kad skydelis yra veikiantis ir neturi defektų.
Svarbios Pastabos: Ši instrukcija yra tik bendras vadovas. Konkretūs veiksmai gali skirtis priklausomai nuo jūsų automobilio modelio ir metų. Jei nesate tikri dėl savo gebėjimų, geriau kreiptis į specialistą.
Audi A6 prietaisu skydelio keitimas
Audi A6 C6 (2004-2011) - Saugiklių Dėžučių Schemos
Audi A6 C6 (2004-2011) turi 3 saugiklių dėžutes: dvi prietaisų skydelyje (keleivio ir vairuotojo pusėse) ir vieną bagažinėje.
Vairuotojo Pusės Saugiklių Dėžutė Prietaisų Skydelyje
Norėdami pasiekti šią saugiklių dėžutę, atidarykite vairuotojo dureles ir nuimkite plastikinį spaustuką nuo priekinio dangčio skląsčio. Ant dangtelių yra etiketė, nurodanti saugiklių vietą.
| Nr. | Aprašymas | Amperas [A] |
|---|---|---|
| 1 | Nėra naudojamas | - |
| 2 | Nėra naudojamas | - |
| 3 | Variklio valdymas | 5 |
| 4 | Alyvos lygio jutiklis; Valstybinio numerio apšvietimas. | 5 |
| 5 | Oro kondicionavimas; Padangų slėgio stebėjimo sistema. | 5 |
| 6 | Elektroninė stabilumo programa (ESP); Sankabos jutiklis. | 5 |
| 7 | Diagnostinė jungtis | 5 |
| 8 | Komutatorius | 5 |
| 9 | Vidinis veidrodis Su automatinio pritemdymo funkcija. | 5 |
| 10 | Adaptyvi greičio kontrolė | 5 |
| 11 | Nėra naudojamas | - |
| 12 | Diagnostinė jungtis | 10 |
| 13 | Vairo kolonėlės jungiklis | 10 |
| 14 | Stabdžių žibintų jungiklis; 2009-2011: Nėra naudojamas | - |
| 15 | Rodiklių rinkinys; Vartų valdymo modulis. | 10 |
| 16 | Telefonams | 5 |
| 17 | Elektroninė stabilumo programa (ESP) | 10 |
| 18 | Priekinių žibintų elektronika (kairėje) | 5 |
| 19 | Lietaus jutiklis | 5 |
| 20 | Šildomi skalbimo antgaliai | 5 |
| 21 | Sėdynės reguliavimas (vairuotojas) | 10 |
| 22 | MMI ekranas | 5 |
| 23 | Elektromechaninis stovėjimo stabdys | 5 |
| 24 | Nėra naudojamas | - |
| 25 | Nėra naudojamas | - |
| 26 | Nėra naudojamas | - |
| 27 | Nėra naudojamas | - |
| 28 | Nėra naudojamas | - |
| 29 | Nėra naudojamas | - |
| 30 | Nėra naudojamas | - |
| 31 | Atbulinės eigos jungiklis; infekcijos perdavimas; Variklio komponentai. | 15 |
| 32 | Išmanus maitinimo modulio valdiklis; kojų apšvietimas; Priekiniai žibintai; Ragas; Priekinio stiklo valytuvų sistema; Elektra reguliuojamas vairas. | 30 |
| 33 | Išmanus maitinimo modulio valdiklis (šviesa kairėje). | 25 |
| 34 | Išmanus maitinimo modulio valdiklis (dešinėje pusėje lemputė). | 25 |
| 35 | Nėra naudojamas | - |
| 36 | Priekinių žibintų plovikliai | 30 |
| 37 | Elektroninė stabilumo programa (ESP) | 25 |
| 38 | Valytuvų sistema | 30 |
| 39 | Kairiųjų durų valdymo modulis | 15 |
| 40 | Corno | 25 |
| 41 | Ventiliatoriaus šildytuvas | 40 |
| 42 | Elektroninis užraktas uždegimo valdymo modulis; Elektra reguliuojamas vairas. | 30 |
| 43 | Galinis valytuvas (Avant) | 15 |
| 44 | Atidarykite elektrinius langus (Kairioji pusė) | 35 |

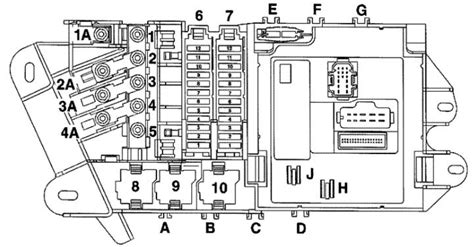

Relės Dėžė
Relės dėžė yra po prietaisų skydeliu, kairėje nuo vairo.
| Nr. | Aprašymas |
|---|---|
| A | ABS valdymo bloko saugiklis 1 -S123- (40A) |
| B | rezervavimas |
| C | rezervavimas |
| D | rezervas |
| 1 | Maitinimo relė (15 gnybtas) -J329- |
| 2 | Priekinių žibintų plovimo relė -J39- |
| 3 | rezervavimas |
| 4 | Pradinis kurjeris -J53- |
| 5 | Maitinimo relė (75x gnybtas) -J694- (iki 04.2005) |
| 6 | 2 starterio relė -J695- |
| 7 | Signalo relė -J4- |
| 7 | Maitinimo įtampos relė (gnybtas 75x) -J694- (nuo 05.2005) |
| 8 | rezervavimas |
| 9 | rezervavimas |
Keleivio Pusės Saugiklių Dėžutė Prietaisų Skydelyje
Norėdami pasiekti šią saugiklių dėžutę, atidarykite keleivio dureles ir nuimkite prietaisų skydelio šoninį dangtelį.
Saugiklio Laikiklis (Juodas) [A]
| Nr. | Aprašymas | Amperas [A] |
|---|---|---|
| 1 | Valdymo modulis Komforto jungiklis | 15 |
| 2 | Žiebtuvėlis | 20 |
| 3 | Padangų slėgio stebėjimo sistema | 5 |
| 4 | Priekinis lizdas (centrinė konsolė). | 20 |
| 5 | Išmanusis keleivių maitinimo modulis (spintos spyna). | 15 |
| 6 | Dešinės pusės durų valdymo modulis | 15 |
| 7 | Liukas | 20 |
| 8 | Oro kondicionieriaus valdymas | 10 |
| 9 | Šildomos priekinės sėdynės | 30 |
| 10 | MMI; Antenos stiprintuvas; 2009-2011: MMI. | 10/7,5 |
| 11 | Sėdynės reguliavimas (keleiviui) | 10 |
| 12 | Bendravimas | 5 |
Saugiklio Laikiklis (Rudas) [B]
| Nr. | Aprašymas | Amperas [A] |
|---|---|---|
| 1 | Elektrinis kuro siurblys | 20/30 |
| 2 | Adaptyvi pneumatinė pakaba | 15 |
| 3 | Lane Keeping Assist | 10 |
| 4 | Audi juostos keitimo asistentas | 5 |
| 5 | Adaptyvi pneumatinė pakaba | 5 |
| 6 | Automatinės pavarų dėžės jungiklis -Pavarų dėžės sankabos movos. | 5 |
| 7 | Parkavimo sistema | 5 |
| 8 | Vartų valdymo modulis | 5 |
| 9 | Automatinis apšvietimo diapazono reguliavimas. papildomos tolimosios šviesos); Priekinių žibintų elektronika (dešinėje pusėje). | 5 |
| 10 | Oro pagalvė | 5 |
| 11 | Šildomos galinės sėdynės | 5 |
| 12 | Telefonas | 5 |
Saugiklių Dėžutė Dešinėje Bagažinėje
Norėdami pasiekti šią saugiklių dėžutę, nuimkite dešinįjį bagažinės dangtį ir atidarykite saugiklių dangtelį.
Saugiklio Laikiklis (Juodas) [A]
| Nr. | Aprašymas | Amperas [A] |
|---|---|---|
| 1 | Skaitmeninis signalų apdorojimas (DSP); BOCE stiprintuvas. | 30 |
| 2 | Bendravimas, Antenos stiprintuvas | 5 |
| 3 | Elektromechaninis stovėjimo stabdys (Kairėje). | 30 |
| 4 | Elektromechaninis stovėjimo stabdys (dešinėje). | 30 |
| 5 | Lizdas bagažinėje | 20 |
| 6 | Akumuliatoriaus maitinimo valdymas | 5 |
| 7 | Išmanusis maitinimo modulis galiniame skydelyje (dešinėje pusėje lemputė). | 20 |
| 8 | Išmanusis energijos modulis (komfortas). | 5 |
| 9 | Išmanusis maitinimo modulis galiniame skydelyje (šviesa kairėje). | 30 |
| 10 | Lango atidarymo mechanizmas (Dešinioji pusė). | 35 |
| 11 | Parkavimo sistema | 5 |
| 12 | Galinis žiebtuvėlis | 20 |
Saugiklio Laikiklis (Rudas) [B]
| Nr. | Aprašymas | Amperas [A] |
|---|---|---|
| 1 | Galinio vaizdo veidrodis | 5 |
| 2 | Elektrinis bagažinės dangtis (Avant) | 30 |
| 3 | Elektrinis bagažinės dangtis (Avant) | 30 |
| 4 | Elektrinis bagažinės dangtis (Avant) | 20 |
| 5 | Ryšys; Antenos stiprintuvas. | 5 |
| 6 | Nėra naudojamas | - |
| 7 | MMI | 5 |
| 8 | Papildomas šildytuvas | 20 |
| 9 | Skaitmeninis imtuvas | 5 |
| 10 | Priekabos valdymo blokas | - |
| 11 | Strypas - stiebas (kairysis stogelis) | - |
| 12 | Strypas - stiebas (dešinysis stogelis) | - |
Šiame vadove pateiktos instrukcijos taip pat galioja šiems modeliams: 2004, 2005, 2006, 2007, 2008, 2009, 2010 ir 2011 m. - Audi A6 C6 benzininiai ir dyzeliniai variantai.
