Automatinis išjungiklis yra įtaisas, kuris atjungia elektros grandinę atsiradus gedimui, tuo apsaugodamas pačią maitinimo grandinę. Automatiniai išjungikliai dar kartais vadinami MCB. Kaip teisingai parinkti „automatą”? Kokį automatinį išjungiklį reikia naudoti vienam ar kitam kabeliui? Kaip pasirinkti saugiklį? Į visus šiuos skirtingus klausimus yra vienas konkretus atsakymas.
Pasirinkimas tinkamų viršsrovių apsaugos priemonių yra svarbus elektros įrenginių saugumui užtikrinti. Dažniausiai elektros skydelyje naudojami viršsrovių jungikliai, apsaugantys grandines nuo perkrovų ir trumpųjų jungimų. Viršsrovių jungikliai, taip pat vadinami viršsrovių saugikliai, yra elektros įrenginiai, dažnai naudojami elektros skydelyje. Jų paskirtis - apsaugoti įrenginius ir turtą nuo neigiamų perkrovų ir trumpųjų jungimų pasekmių.
Kas yra automatinis saugiklis ir kam jis naudojamas?
Automatinis jungiklis yra įtaisas, kuris atjungia elektros grandinę atsiradus gedimui, tuo apsaugodamas elektros imtuvą ir maitinimo grandinę. Daugeliu atvejų automatiniai jungikliai yra daug lankstesnė saugiklių alternatyva, nes yra lengvai atstatomi ir jų nereikia keisti atsiradus gedimui. Populiariausi yra ant bėgelio montuojami termo-magnetiniai automatiniai jungikliai. Šie automatiniai jungikliai elektros grandinę saugo nuo perkrovų ir trumpųjų jungimų. Esant mažai ar vidutinei perkrovai, jungiklyje esantis šiluminis atkabiklis įšyla ir atjungia elektros grandinę. Taip pat yra įrengtas elektromagnetinis atkabiklis, kuris, atsiradus didelei perkrovai arba trumpajam jungimui, žaibiškai nutraukia elektros grandinę.
Prieš viršsrovių jungiklių atsiradimą buvo naudojami vadinamieji „korkai“, t.y. Tirpiklinio saugiklio užduotis - nutraukti perteklinės srovės tiekimą į apsaugotą grandinės dalį. Kai per saugiklį teka žymiai didesnė srovė nei nominali, tirpiklis (laidininkas) įkaista ir po tam tikro, gamintojo nustatyto laiko, ištirpsta. Tame pačiame lizde įdedami „korkai“, t.y. automatiniai jungikliai. Jų konstrukcija yra gana paprasta - pagrindiniai elementai yra du išlaisvintuvai: perkrovos ir trumpojo jungimo.
Viršsrovių jungikliai elektros įrenginiuose atlieka tą pačią funkciją kaip tirpikliniai saugikliai ir automatiniai jungikliai: apsaugo grandinę nuo perteklinių srovių. Žinoma, jie labai skiriasi nuo savo pirmtakų. Jie priklauso modulinių elektros įrenginių grupei, turinčiai standartinius matmenis, skirtus montavimui ant DIN bėgelio (TH35) moduliniuose skydelyje.
Kaip parinkti automatinį saugiklį?
Pagrindinis principas parenkant automatinį saugiklį yra toks: automatinis jungiklis turi suveikti prieš tai, kai dėl srovės, didesnės nei griežtai nustatyta tam tikram laidui vertė Iz (ilgalaikė srovės apkrova), laidų gyslos temperatūra pakils virš nustatytos ribinės vertės. Saugiklio veikimo srovė (I2) apskaičiuojama kaip 1,45 karto In B, C ir D charakteristikos viršsrovių jungikliams. Saugiklio įsijungimo srovė (I2) apskaičiuojama kaip 1,45 karto In reikšmė automatinėms apsaugoms su B, C ir D charakteristikomis.
Pirmiausia išsiaiškinsime kas yra tas „automatas” ir kam jis yra naudojamas. Atrodo viskas yra labai paprasta, tačiau dar labai daug žmonių sako, kad automatiniai išjungikliai yra skirti prietaisų apsaugai. Kai jau žinome kokį kabelį naudosime - galime parinkti ir automatinį išjungiklį. Tad pirmas dalykas - srovė. Pagal kabelių parinkimo lentelę galime sužinoti maksimalią kabelio leistinąją srovę. Kadangi automatiniai išjungikliai yra standartizuoti (yra tik konkretūs nominalai) - jie visada yra parenkami mažesnės srovės negu yra maksimali leistinoji kabelio srovė. Pavyzdžiui, per 2.5mm2 kabelį galime leisti 27 amperų srovę (vienos fazės tinkle). Tačiau 27 amperų automatinio išjungiklio nėra. Tad montuoti galime 25 amperų „automatą”. Dažniausiai yra montuojami žymiai mažesnio nominalo automatiniai išjungikliai (16 amperų). Nėra rekomenduojama kabelius apkrauti maksimaliai.
DĖMESIO! Žemiau pateiktose lentelėse yra nurodytos maksimalios leistinos automatinių išjungiklių srovės (atsižvelgiant į kabelį). Tai reiškia, kad parenkant automatinį išjungiklį reikia įvertinti ir kitų komponentų maksimalias leistinas sroves (pvz.: kištukiniai lizdai, jungikliai ir t.t.). Tad praktikoje dažniausiai yra naudojami automatiniai išjungikliai 1 pakopa žemiau (silpnesni) negu maksimali leistina srovė. Pvz.: 1.5mm2 kabeliui gali būti naudojamas 16A automatinis išjungiklis, bet naudojamas 10A; 2.5mm2 kabeliui gali būti naudojamas 25A automatinis išjungiklis, bet naudojamas 16A ir t.t. Taip mes turime rezervą paleidimo momentams ir mūsų kištukiniai lizdai ir jungikliai nesvils.
| Kabelio skerspjūvis (mm²) | Maksimali leistina srovė (A) | Rekomenduojamas automatinis išjungiklis (A) |
|---|---|---|
| 1.5 | 18 | 10 arba 16 |
| 2.5 | 27 | 16 arba 25 |
| 4 | 36 | 25 |
| 6 | 47 | 32 |
| 10 | 63 | 50 |
Suveikimo charakteristikos

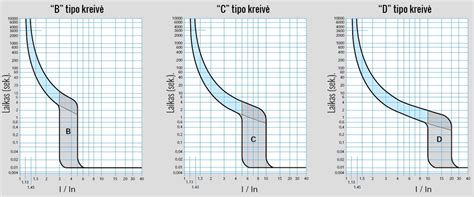

Kai yra žinoma srovė, galime pasirinkti ir „automatuko raidę” (kalbama apie suveikimo charakteristiką). Suveikimo charakteristika - tai laiko/srovės kreivė, atvaizduojanti automatinio išjungiklio atsijungimo greitį, kuris priklauso nuo perkrovos ar trumpojo jungimo sukeltos srovės dydžio ir jungiklio nominalios srovės skirtumo. Taip pat suveikimo charakteristika nurodo kiek kartų paleidimo srovė gali viršyti automatinio išjungiklio nominalią.
Pavyzdžiui:
- B - 3-5 kartus
- C - 5-10 kartų
- D - 10-15 kartų
Kodėl taip yra? Todėl, kad apkrovos gali būti labai skirtingos. Pavyzdžiui, galingam varikliui reikia laiko įsisukti.
Charakteristikų paaiškinimas:
- B charakteristikos automatiniai jungikliai suveikia prie nedidelės perkrovos. Jie nustatyti suveikti, kai srovė, tekanti per jungiklį, bus nuo 3 iki 5 kartų didesnė už jungiklio nominalią srovę. „B“ charakteristikos automatiniai jungikliai naudojami apšvietimo tinkluose, o taip pat elektros grandinėse, kuriose nėra apkrovų, naudojančių dideles paleidimo sroves.
- C charakteristikos automatiniai jungikliai mažiau jautrūs ir yra rekomenduojami naudoti tinkluose su induktyvinėmis apkrovomis, kai grandinėje galimas didelis srovės padidėjimas, pvz. apšvietimo tinklas su fluorescensinėmis lempomis. Jų suveikimo srovė yra 5-10 kartų didesnė už nominalią srovę.
- D charakteristikos automatiniai jungikliai yra dar mažiau jautrūs, ir yra nustatyti suveikti, kai srovė, tekanti per jungiklį, bus nuo 10 iki 20 kartų didesnė už jungiklio nominalią srovę. „D“ charakteristikos automatiniai jungikliai suveikia nuo labai didelės perkrovos.
- K charakteristikos automatiniai jungikliai suveikia, kai srovė, tekanti per jungiklį, bus nuo 8 iki 12 kartų didesnė už jungiklio nominalią srovę. „K“ charakteristikos automatiniai jungikliai užtikrina variklių, kondensatorių ir transformatorių apsaugą.
- Z charakteristikos automatiniai jungikliai suveikia, kai srovė, tekanti per jungiklį, bus nuo 2 iki 3 kartų didesnė už jungiklio nominalią srovę. Todėl šie automatiniai jungikliai tinka elektroninių komponentų ir prietaisų apsaugai, kurie gali būti greitai sugadinti mažų srovės impulsų.
Selektyvumas ir kitos apsaugos
Aprašant automatinį saugiklį, būtina paminėti selektyvumo sąvoką. Selektyvumas reiškia, kad elektros instaliacijoje apsaugos priemonės turi būti parinktos taip, kad arčiausiai gedimo vietos esanti apsauga suveiktų greičiau nei tolimesnė. Elektros instaliacijos, įrenginiai, turtas ir žmonės turi būti apsaugoti nuo nepageidaujamo elektros srovės poveikio - trumpųjų jungimų, perkrovų bei elektros smūgių. Automatiniai saugikliai saugo nuo viršsrovių, tačiau ne nuo elektros smūgių. Tam naudojamos vadinamosios nuotėkio srovės relės, t. y. Tačiau rinkoje vis dažniau pasitaiko įrenginių, kurie vienija viršsrovės ir nuotėkio apsaugą - tai diferencialiniai automatiniai saugikliai.
Parenkant automatinį jungiklį, svarbu atsižvelgti į 3 faktorius: nominalią srovę, suveikimo charakteristiką ir maksimalią atkirtos srovę. Nominali srovė - tai srovė, kurią automatinis jungiklis gali atlaikyti nesuveikdamas. Maksimali atkirtos srovė - tai elektros grandine tekanti srovė, esant perkrovai ar trumpajai jungimui. Ji turi būti visada didesnė už laukiamą trumpojo jungimo srovę tame taške, kur stovės automatinis jungiklis.
