Daugelis namų meistrų, dirbančių su įvairiais elektriniais prietaisais, susiduria su klausimu, kaip prijungti trifazį variklį, skirtą 380V tinklui, prie įprasto 220V elektros tinklo. Tokia situacija dažnai kyla, kai reikia panaudoti seną variklį iš skalbimo mašinos ar kitos buitinės technikos, kuriai trūksta trifazio maitinimo šaltinio. Laimei, tai yra įmanoma, ir mes apžvelgsime kelis būdus, kaip tai padaryti.
Trifazio variklio prijungimas prie 220V tinklo: principai ir metodai
Pagrindinis principas, užtikrinantis variklio veikimą, yra tinkamos įtampos taikymas kiekvienai fazės apvijai. Jei įtampa yra per didelė, apvija gali perdegti, o jei per maža - variklis negalės sukurti pakankamo sukimo momento.
Dažniausiai trifaziai varikliai turi pavadinimo lentelę, kurioje nurodyta nominali 380V įtampa. Priklausomai nuo jungties tipo (žvaigždė ar trikampis), variklis gali būti pritaikytas skirtingoms įtampos sąlygoms.

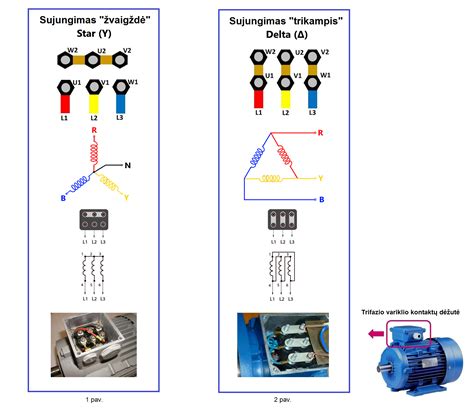

Žvaigždės ir trikampio jungtys
Kai trifazis variklis yra prijungtas žvaigždės jungtimi, kiekviena apvija gauna fazinę įtampą, kuri yra lygi linijinei įtampai, padalytai iš šaknies iš trijų (√3). Taigi, jei linijinė įtampa yra 380V, fazinė įtampa bus maždaug 220V (380V / √3 ≈ 220V).
Jei variklis yra prijungtas trikampio jungtimi, kiekviena apvija taip pat gauna 220V fazinę įtampą, jei bendra linijinė įtampa yra 380V. Tačiau, jei mes bandome prijungti 380V variklį prie 220V trifazio tinklo, mums reikės atlikti pakeitimus jungčių dėžutėje.
Svarbu: Trifazio 380V variklio apvijos, sujungtos žvaigždės formatu, kiekvienos apvijos įtampa (fazinė įtampa) yra 220V. Kai variklio apvijos yra sujungtos trikampyje, įtampa, kurią gauna kiekviena apvija, taip pat yra 220V. Jei tiekiama įtampa yra 380V, akivaizdu, kad apvijų fazinė įtampa taps 380V, ir variklis netinkamai dirbs.
Kai variklis yra perjungiamas iš žvaigždės į trikampio jungtį, jo galia ir srovė, tekanti per apvijas, išlieka nepakitusios, nes įtampa ant kiekvienos apvijos lieka 220V.
Kaip pakeisti variklio jungtį
Norint prijungti 380V variklį prie 220V tinklo, dažniausiai reikia pakeisti variklio jungties tipą iš žvaigždės į trikampį. Tai atliekama variklio jungties dėžutėje.
Metodas:
- Pirmiausia, reikia atjungti variklį nuo elektros tinklo.
- Atidarykite variklio jungties dėžutę.
- Paprastai žvaigždės jungtis yra suformuota sujungiant tam tikrus gnybtus kartu.
- Pašalinkite šiuos sujungimus ir perjunkite laidus taip, kad susidarytų trikampio jungtis.
Dažnai ant variklio pavadinimo lentelės nurodoma, kaip atlikti šią perjungimą.
Prijungimas nuo skalbimo mašinos variklio prie 220V tinklo
Varikliai iš senų skalbimo mašinų yra dažnai naudojami įvairiems namų projektams, pavyzdžiui, gaminant elektrinį švitrinį akmenį. Prijungti tokį variklį prie 220V tinklo nėra sudėtinga, tačiau reikia atlikti kelis žingsnius.
Identifikavimas ir paruošimas

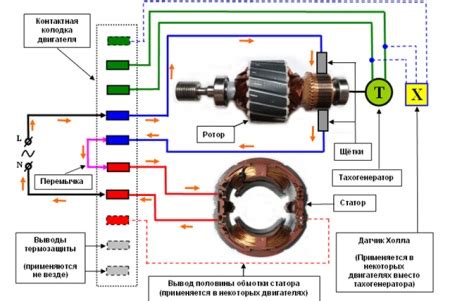

Pirmiausia, reikia atidžiai apžiūrėti laidus, išeinančius iš variklio. Nors jų gali atrodyti daug, ne visi bus naudojami.
- Dažniausiai pirmieji du kairieji laidai yra tachometro laidai, naudojami greičio reguliavimui. Jų mums nereikės.
- Toliau eina statoriaus laidai (dažnai raudoni ir rudi).
- Po jų yra laidai prie rotoriaus šepečių (dažnai pilki ir žali).
Spalvos gali skirtis skirtinguose modeliuose, tačiau principas išlieka tas pats.
Elektros jungimas
Norint sėkmingai prijungti variklį, reikia atlikti šiuos veiksmus:
- Prijunkite vieną statoriaus apvijos galą prie rotoriaus šepečio.
- Likusių laidų (vienas rotoriaus apvijos galas ir laidas, einantis į šepetį) pagalba bus tiekiama įtampa.
Kai įjungiama įtampa, variklis pradės suktis. Jei norite pakeisti sukimosi kryptį, tereikia sukeisti rotoriaus šepečių laidus arba prijungti trumpiklį prie kitų kontaktų.
Pastaba: Senesnių skalbimo mašinų varikliams gali prireikti daugiau pastangų, kad būtų galima nustatyti tinkamas apvijas naudojant multimetrą. Nustatykite dvi skirtingo atsparumo apvijas, viena bus darbinė, kita - paleidimo.
Kai kuriems varikliams, ypač tiems, kurie neturi paleidimo apvijos, gali prireikti kondensatoriaus. Tačiau, varikliams su paleidimo apvija, dažniausiai pakanka mygtuko ar paleidimo relės.
Schema:
- Sužadinimo apvija (OV) tiesiogiai jungiama prie 220V.
- Paleidimo apvijai (PO) tiekiama ta pati įtampa, bet trumpam, kad užvestumėte variklį.
HVACR - How to Wire A 3 Phase Motor (230V / 460V )

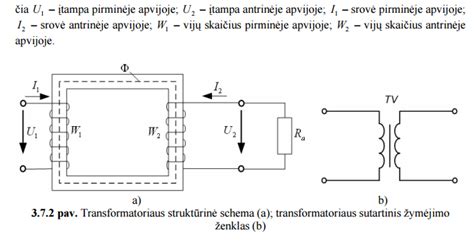

Transformatoriaus pasirinkimas 220V į 115V
Jei turite prietaisą, veikiantį su 115V įtampa (pvz., plytelių pjaustymo staklės su 550W varikliu), ir norite jį prijungti prie 220V tinklo, jums reikės transformatoriaus. Pigiausiu būdu gali būti pasigaminti tokį transformatorių savarankiškai.
Vienas iš variantų - naudoti tris identiškus transformatorius iš televizorių. Toks sprendimas gali būti tinkamas, jei svoris nėra lemiama reikšmė, o kaina yra priimtina.
