BMW automobiliai, ypač tie, kurie buvo pagaminti pirmąjį XXI amžiaus dešimtmetį, dažnai asocijuojasi su pažangiomis technologijomis ir komfortu. Viena iš centrinių šių automobilių sistemų dalių yra „Car Communication Computer“ (CCC) - informacijos ir pramogų sistemos „iDrive“ širdis. Tačiau, kaip ir bet kuri sudėtinga elektroninė įranga, CCC moduliai laikui bėgant gali sugesti. Šis straipsnis skirtas nuodugniai išnagrinėti specifines BMW CCC bloko problemas, jų priežastis, diagnostikos metodus ir galimus remonto bei keitimo sprendimus, pereinant nuo konkrečių simptomų prie bendresnio konteksto.
Konkretūs BMW CCC Gedimų Simptomai: Kai Kasdienybė Virsta Galvosūkiu
Vairuotojai dažniausiai susiduria su CCC gedimais per labai akivaizdžius ir erzinančius simptomus. Šie požymiai gali pasireikšti staiga arba vystytis palaipsniui, tačiau jie neišvengiamai sutrikdo normalų automobilio naudojimąsi ir informacijos bei pramogų funkcijų prieinamumą.
Visiškai Juodas Ekranas (Black Screen)
Tai bene dažniausiai pasitaikantis ir labiausiai nerimą keliantis simptomas. Įjungus degimą ar užvedus automobilį, centrinis „iDrive“ ekranas lieka tamsus, nereaguoja į jokius valdiklio pasukimus ar mygtukų paspaudimus. Kartais ekranas gali trumpam sumirgėti arba parodyti pradinį BMW logotipą ir vėl užgesti. Ši būsena reiškia, kad CCC modulis arba negauna maitinimo, arba jo vidinė sistema negali tinkamai pasileisti.
Nuolatinis Persikrovimas (Boot Loop / Rebooting)
Kitas dažnas gedimas - sistema nuolat bando pasileisti iš naujo. Ekranas gali rodyti BMW logotipą, tada trumpam užgesti ir vėl bandyti krautis. Šis ciklas kartojasi be galo, neleidžiant sistemai pilnai užsikrauti ir pasiekti pagrindinio meniu. Kartais persikrovimas gali įvykti ir naudojantis sistema, pavyzdžiui, bandant įjungti navigaciją ar klausantis muzikos. Tai dažnai rodo programinės įrangos gedimą arba problemą su pagrindiniais modulio komponentais, pavyzdžiui, atmintimi ar procesoriumi.
Visiškas Garso Praradimas
Kartais „iDrive“ sistema vizualiai veikia - ekranas rodo meniu, galima naršyti parinktis, tačiau iš garsiakalbių nesklinda joks garsas. Nei radijas, nei CD/DVD grotuvas, nei navigacijos nurodymai ar įspėjamieji signalai (pvz., parkavimo daviklių) neturi garso. Tai gali būti susiję tiek su pačiu CCC moduliu (jo garso apdorojimo dalimi), tiek su MOST (Media Oriented Systems Transport) optinės magistralės sutrikimais, per kurią garsas perduodamas į stiprintuvą.
CD/DVD Disko Skaitymo Klaidos
Vairuotojai gali pastebėti, kad CCC nebeskaito CD ar DVD diskų. Tai gali pasireikšti pranešimu ekrane apie skaitymo klaidą, diskas gali būti nepriimamas į mechanizmą arba įdėtas diskas tiesiog ignoruojamas. Dažniausiai tai susiję su optinio įrenginio lazerio nusidėvėjimu arba mechanizmo gedimu pačiame CCC bloke. Navigacijos diskų neskaitymas yra ypač problemiškas, nes prarandama pagrindinė navigacijos funkcija.
Užstrigęs Meniu arba Lėtas Sistemos Veikimas
Nors ir rečiau, bet pasitaiko, kad sistema veikia, tačiau labai lėtai. Meniu punktai persijungia su dideliu vėlavimu, navigacijos žemėlapis atsinaujina lėtai arba stringa, o reakcija į „iDrive“ valdiklio pasukimus ar paspaudimus yra pavėluota. Tai gali rodyti procesoriaus perkaitimą, atminties problemas arba programinės įrangos nesklandumus.
„iDrive“ Valdiklio Nereagavimas arba Laisvas Sukimasis
Kartais problema gali pasireikšti ne pačiame ekrane ar garse, o valdyme. „iDrive“ rankenėlė gali suktis laisvai be įprasto pasipriešinimo spragtelėjimų arba jos pasukimai ir paspaudimai neregistruojami sistemoje. Nors tai gali būti ir paties valdiklio gedimas, kartais tai susiję su CCC bloko komunikacijos sutrikimais.
Kas Yra BMW CCC Modulis: Technologinė Širdis
Norint suprasti gedimų priežastis ir sprendimus, būtina suvokti, kas yra CCC modulis ir kokią funkciją jis atlieka. CCC (Car Communication Computer) yra pagrindinis BMW „iDrive“ sistemos valdymo blokas, naudotas maždaug nuo 2003 iki 2009 metų modeliuose, tokiuose kaip E60/E61 (5 serija), E63/E64 (6 serija), E90/E91/E92/E93 (3 serija), E87 (1 serija), E70 (X5), E71 (X6) ir kai kuriuose kituose.
CCC modulis yra sudėtingas kompiuteris, integruojantis kelias funkcijas viename korpuse:
- Pagrindinis procesorius ir operacinė sistema: Valdo visą „iDrive“ sąsają, meniu struktūrą, grafikos atvaizdavimą.
- Navigacijos sistema: Apdoroja GPS signalus, saugo žemėlapius (dažniausiai DVD diske) ir teikia maršruto nurodymus.
- Radijo imtuvas: AM/FM radijo stočių priėmimas.
- CD/DVD grotuvas: Muzikos diskų atkūrimas ir navigacijos duomenų skaitymas.
- Komunikacijos sąsajos: Jungiasi su kitais automobilio moduliais per MOST optinę magistralę (garsui ir duomenims) ir CAN magistralę (valdymo signalams).
- Garso apdorojimas: Apdoroja garso signalus iš įvairių šaltinių ir siunčia juos į stiprintuvą.
Svarbu pabrėžti, kad CCC yra centralizuota sistema. Jei sugenda CCC, dažnai prarandamos visos arba dauguma jo valdomų funkcijų - ne tik pramogos, bet ir svarbi informacija, pavyzdžiui, automobilio būklės pranešimai ar navigacija.
Diagnostikos Procesas: Kaip Nustatomas Gedimas?
Nors simptomai gali būti akivaizdūs vairuotojui, tiksli gedimo priežasties diagnostika reikalauja specifinių žinių ir įrangos. Mūsų darbo tikslas - pirminės analizės metu nustatyti konkretaus gedimo priežastį. Procesas paprastai apima kelis etapus:
Simptomų Analizė
Detalus vairuotojo nusiskundimų išklausymas ir simptomų patikrinimas automobilyje. Ar problema nuolatinė, ar pasireiškia tik tam tikromis sąlygomis (pvz., kai karšta, po ilgesnio važiavimo)?
Sistemos Perkrovimo Bandymas (Reset)
Kartais laikinus programinės įrangos sutrikimus galima išspręsti perkraunant CCC modulį. Dažniausiai tai daroma vienu metu nuspaudus garso reguliavimo mygtuką ir abu CD/DVD išstūmimo mygtukus (jei yra du) ir palaikius kelias sekundes. Nors tai retai išsprendžia rimtus gedimus, tai yra pirmas žingsnis, kurį verta pabandyti. Svarbu pažymėti, kad šis perkrovimas veikia net išjungus degimą, jei automobilyje aktyvi „Comfort Access“ sistema.
Kompiuterinė Diagnostika
Naudojant specializuotą diagnostikos įrangą (pvz., ISTA/D - Rheingold), jungiamasi prie automobilio OBD-II jungties. Skaitomi klaidų kodai iš CCC modulio ir susijusių sistemų (pvz., MOST magistralės, CID - centrinio informacinio ekrano). Klaidų kodai gali suteikti svarbios informacijos apie gedimo pobūdį (pvz., komunikacijos klaidos, vidinės modulio klaidos, maitinimo problemos).
MOST Magistralės Tikrinimas
Kadangi CCC yra MOST optinės magistralės dalis, problemos šioje magistralėje gali sukelti simptomus, panašius į CCC gedimą (ypač garso nebuvimą). Diagnostikos metu tikrinamas optinis signalas visuose MOST žiedo įrenginiuose (CCC, stiprintuvas, telefono modulis, CD keitiklis ir kt.). Specialiu įrankiu (MOST jungtimi su kilpa) galima laikinai apeiti įtariamą sugedusį modulį ir patikrinti, ar likusi sistemos dalis pradeda veikti.
Maitinimo ir Masės Tikrinimas
Patikrinama, ar CCC modulis gauna tinkamą maitinimo įtampą ir ar yra geras įžeminimas. Prastas kontaktas ar pažeisti laidai gali sukelti įvairius veikimo sutrikimus.
Tik atlikus šiuos diagnostikos veiksmus galima pakankamai užtikrintai nustatyti, ar problema yra pačiame CCC bloke, ar susijusi su kitais automobilio komponentais ar laidais.
Gedimų Priežastys: Kodėl CCC Moduliai Genda?
CCC modulių gedimai nėra atsitiktiniai. Dažniausiai juos lemia keli pagrindiniai veiksniai, susiję su elektronikos komponentų senėjimu, aplinkos poveikiu ir pačios sistemos sudėtingumu.
Perkaitimas
CCC moduliai generuoja nemažai šilumos veikimo metu, ypač procesorius ir kiti galingi komponentai. Ilgalaikis aukštos temperatūros poveikis pagreitina elektroninių komponentų (ypač kondensatorių, BGA lustų) degradaciją ir gali sukelti staigius gedimus.
Komponentų Senėjimas ir Nusidėvėjimas
Kaip ir bet kuri elektronika, CCC modulio komponentai turi ribotą tarnavimo laiką. Elektrolitiniai kondensatoriai gali išdžiūti arba prarasti talpą, litavimo jungtys (ypač BGA tipo po procesoriumi ar atminties lustais) gali įtrūkti dėl temperatūrinių svyravimų ir vibracijos. Optinio įrenginio lazeris taip pat natūraliai dėvisi ir praranda skaitymo gebą.
Programinės Įrangos Sutrikimai (Firmware Corruption)
CCC operacinė sistema ir programinė įranga saugoma vidinėje atmintyje. Kartais ši atmintis gali sugesti arba joje esantys duomenys gali būti pažeisti dėl įtampos šuolių, nesėkmingų atnaujinimo bandymų ar kitų priežasčių. Pažeista programinė įranga gali sukelti nuolatinį persikrovimą (boot loop) arba visišką sistemos neveikimą.
Maitinimo Įtampos Šuoliai ir Nestabilumas
Automobilio elektros sistema gali patirti įtampos svyravimų, ypač esant problemų su generatoriumi, akumuliatoriumi ar kitais elektros sistemos komponentais. Įtampos šuoliai gali pažeisti jautrius CCC modulio elektroninius komponentus.
MOST Magistralės Sutrikimai
Nors tai nėra tiesioginis CCC gedimas, problemos MOST optinėje magistralėje (pvz., pažeistas optinis kabelis, sugedęs kitas modulis žiede) nutraukia komunikaciją. Kadangi CCC yra šios magistralės "šeimininkas" (master), sutrikus žiedui, CCC gali nebeveikti tinkamai, ypač garso funkcijos.
Svarbu suprasti, kad dažnai gedimo priežastis būna kompleksinė - pavyzdžiui, dėl perkaitimo pradeda gesti komponentai, o galutinį smūgį suduoda įtampos šuolis. Todėl tiksliai nustatyti vieną konkrečią priežastį ne visada įmanoma be išsamios analizės komponentų lygmenyje.
Remonto ir Sprendimų Galimybės: Nuo Paprasto iki Sudėtingo
Susidūrus su CCC gedimu, vairuotojui atsiveria kelios galimos veiksmų kryptys. Pasirinkimas dažnai priklauso nuo gedimo pobūdžio, biudžeto ir norimo rezultato patikimumo bei ilgaamžiškumo.
1. Komponentų Lygio Remontas (Taisymas)
Tai dažnai yra ekonomiškai patraukliausias sprendimas, ypač lyginant su naujo modulio kaina iš oficialaus atstovo. Mūsų darbo tikslas - pirminės analizės metu nustatyti konkretaus gedimo priežastį. Surandame sugedusias detales ir keičiame jas į naujas, taip užtikrindami problemos sprendimo ilgalaikiškumą, o ne trumpalaikį pasekmių pašalinimą. Alikus pirminę analizę nustatomas konkrečios detalės gedimas. Gražiname bloką sukoduotą ir pilnai paruoštą naudojimui. Išskyrus, atvejus, kai būna pažeista unikali informacija, gali tekti prisikoduoti. Navigacinės sistemos kompiuterio, dar kitaip žinomo kaip BMW CCC bloko remontas salone gali kainuoti keturženklę sumą, o bandymas keisti esamą į jau naudotą kito automobilio bloką dar negarantuoja, kad greitu metu vėl neteks susidurti su panašiomis ar net tomis pačiomis problemomis. Dažniausiai keičiami komponentai: Procesoriai (reballing arba keitimas), atminties lustai (Flash, RAM), kondensatoriai, maitinimo grandinės elementai, MOST transiveriai, optinio įrenginio lazeriai ar visas mechanizmas. Programinės įrangos atkūrimas: Jei problema yra pažeista programinė įranga, specialistai gali bandyti ją perrašyti arba atkurti naudodami specialią įrangą, jungdamiesi tiesiogiai prie modulio atminties lustų. Įrašoma naujausia programinė įranga į visus blokus. Visiems darbams suteikiama garantija!
2. Naudoto CCC Modulio Įsigijimas ir Pritaikymas
Kita populiari alternatyva - įsigyti veikiantį CCC modulį iš ardomo automobilio. Tai gali būti greitesnis sprendimas nei remontas. Jei pataikytum su komplektacija audio ir visu kitu periferiju, dek ir bent jau gros, bet jei nuo kokio logic7 pasimsi o pas tave jo nera tai net garso negirdesi. Žinau kas ir kaip koduojasi su blank failu ir kai nueini su INPA rodo gimtąjį mašinos VIN???? Kai nusiskaitai pilnai mašina UIF rodo visus VIN kokiuose blokuose yra, rodo gimtąjį ar rodo prie CCC seną nuo kitos mašinos????? Kaip teisingai adaptuoti-priristi E60 skydelį su NCS? Kebulo numeris pakeistas jau? Blokų keitimas vietoje į kitą (skubantiems).
3. Restauruoto (Refurbished) CCC Modulio Įsigijimas
Kai kurios įmonės specializuojasi CCC modulių restauravime. Jos paima senus, sugedusius modulius, atlieka pilną diagnostiką, pakeičia dažniausiai gendančius komponentus naujais arba patikrintais, atnaujina programinę įrangą ir parduoda su garantija. Tai patikimesnis sprendimas nei paprastas naudotas modulis, nes pagrindiniai rizikos komponentai būna pakeisti.
4. Naujo CCC Modulio Įsigijimas iš Oficialaus Atstovo
Tai brangiausias, bet teoriškai patikimiausias sprendimas. Gaunamas visiškai naujas modulis su gamintojo garantija. Užtikrinamas suderinamumas ir naujausia galima programinės įrangos versija. Atkreipkite dėmesį, kad tai gali būti ne visada ekonomiškai pagrįsta, atsižvelgiant į automobilio amžių.
5. Sistemos Atnaujinimas į CIC arba NBT (Upgrade)
Kai kuriems vairuotojams CCC gedimas tampa proga atnaujinti visą informacijos ir pramogų sistemą į naujesnės kartos BMW sistemas - CIC (Car Information Computer, naudotas maždaug nuo 2008/2009 m.) arba NBT (Next Big Thing). Tai yra sudėtingas ir brangus procesas, reikalaujantis ne tik naujo pagrindinio bloko, bet dažnai ir naujo ekrano, valdiklio, laidų bei išsamaus kodavimo. Tai suteikia žymiai modernesnę ir greitesnę sistemą.
6. Alternatyvūs Sprendimai (Android Sąsajos ir kt.)

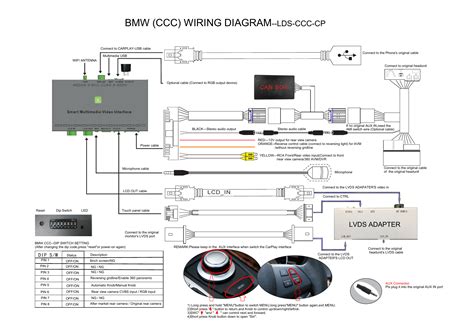

BMW Carplay MMi” CCC sistemai yra aukščiausios kokybės gaminys iš MR12Volt kompanijos, ir kartu vienintelis rinkoje, kuris naudoja MOST jungtį (optinį kabelį) garso perdavimui, todėl išlaikoma nepakitusi garso kokybė. „BMW Carplay” laidynas jungiasi prie originalių jungčių, todėl nereikia karpyti ir lituoti laidų. Įspėjimas! Jeigu automobilyje nėra CD changer, CDC funkciją turi būti programiškai aktyvuota. Jeigu automobilyje CD changer yra, juo nebebus galimybės naudotis. Dėmesio! Negalėsite vienu metu klausytis FM radijos ir naudotis Apple Carplay ar Android Auto aplinka. Sistema suprojektuota taip, kad perjungus originalų vaizdą automatiškai persijungia ir garso kanalas.
BMW CCC Repair. Test without Capacitors on power board.
