Webasto autonominis šildytuvas yra puikus privalumas šaltu oru, tačiau kartais gali kilti poreikis jį atjungti arba sumontuoti nuotolinio valdymo sistemą, tokią kaip Telestart. Ši instrukcija padės jums atlikti šiuos veiksmus BMW E39 automobilyje, ypač modeliams po 1999 metų gamybos.
Kas yra Telestart ir kaip jis veikia?

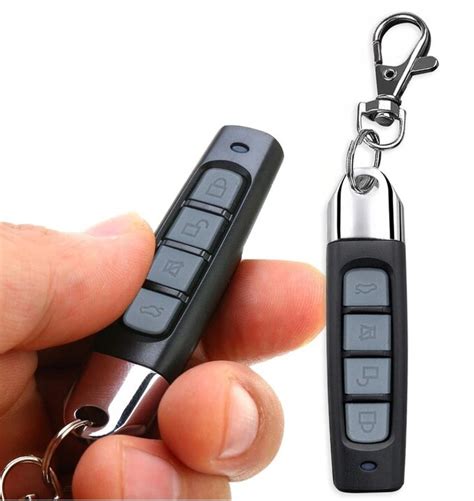

Telestart sistema yra skirta Webasto šildytuvo nuotoliniam valdymui. Pagrindinė jos funkcija - tiekti 12 voltų įtampos į 1-ąjį Webasto šildytuvo kontaktą, taip jį aktyvuojant. Nors tai atrodo paprasta, Telestart sistemos kaina yra aukštesnė dėl didelio veikimo nuotolio.
Programuojamas laikmatis (nuo ko priklauso šildymo trukmė) yra integruotas pačiame nuotolinio valdymo pulte. Tai leidžia nustatyti skirtingas šildymo trukmes skirtingiems pultams, pavyzdžiui, vienam 20 minučių, kitam 40 minučių. Sistema veikia siųsdama skirtingus kodus, nurodančius, kiek laiko šildytuvas turi veikti.
Kai Telestart sistema tiekia 12V įtampos į 1-ąjį šildytuvo kontaktą, šildytuvas "pabunda" ir pradeda degimo ciklą, šildydamas variklio bloką ir automobilio saloną. Salono ventiliatoriai įsijungia maždaug po 5 minučių nuo šildytuvo paleidimo. Tai vyksta siunčiant duomenų signalą iš Webasto į automobilio klimato kontrolės modulį (tikėtina, per CAN magistralę, kuri jau yra įrengta šildytuve). Tai užtikrina, kad variklio aušinimo skystyje bus pakankamai šilumos salonui šildyti.
Ventiliatoriai automatiškai tieks pašildytą orą, nukreipdami jį į priekinį stiklą, kad atitirptų ledas, ir žemyn į saloną, kad jį sušildytų. Šios funkcijos negalima pakeisti, todėl jums niekada nereikės gramdyti ledo nuo automobilio.
Šildytuvas išsijungia keliais būdais:
- Paspaudus mygtuką, šildytuvas išsijungia.
- Įlipus į automobilį ir pradėjus važiuoti, šildytuvas automatiškai išsijungia, o laikmatis išjungiamas.
- Automobilio akumuliatoriaus įtampa per žema (tai apsaugo automobilį). Sistema leidžia užvesti variklį.
- Aušinimo skystis jau per karštas (per šilta lauke naudoti šildytuvą).
Pastaba: Vasarą rekomenduojama retkarčiais įjungti šildytuvą, kad būtų išvengta jo sukietėjimo ar gedimų.
Telestart sistemą galima pajungti ir vasaros režimui, pridėjus papildomą laidą prie 5-ojo (ar panašaus) kontakto, kartu su 1-uoju laidu. Tada naudojant nuotolinio valdymo pultą galima pasirinkti vasaros arba žiemos režimą, paspaudus tam tikrą mygtukų kombinaciją. Ši funkcija daugiausia pučia lauko orą į saloną (be oro kondicionavimo).
Telestart Modeliai
Skirtingi Telestart modeliai siūlo skirtingas funkcijas:
- T70: Paprastas komplektas, kuris aktyvuoja įrenginį priklausomai nuo nustatytos trukmės.
- T80: Šis įrenginys suteikia patvirtinimą, kad Telestart gavo signalą, mirksėdamas indikatoriaus lemputę ant pultelio.
- T91: Identinis T80 modeliui, bet su daug mažesniu nuotolinio valdymo pulteliu. T91 pultelį galima naudoti su T80 imtuvu, jei jau turite T80 komplektą.
- T100: Atlieka visas aukščiau išvardintas funkcijas, bet taip pat leidžia nustatyti norimą atvykimo laiką iš pultelio. Tai leidžia nustatyti šildytuvą vakare, ir jis įsijungs reikiamu laiku, jei automobilis bus veikimo nuotolyje.
Jei automobilis jau sušilęs, pavyzdžiui, sustojus prie geležinkelio pervažos, galite išjungti variklį ir naudoti "Max" mygtuką (arba "Rest" mygtuką naujesniuose modeliuose), kad salonas liktų šiltas. Jei salonas pradeda vėsti, Webasto automatiškai vėl įsijungs, palaikydamas šilumą automobilyje be variklio paleidimo (tai daro visi dyzeliniai automobiliai, nepriklausomai nuo Telestart įrengimo).
Telestart Montavimas BMW E39 (Po 1999 m.)
Ši instrukcija skirta automobiliams po 1999 metų gamybos. Senesniems modeliams (iki 1999 m.) reikalingos papildomos modifikacijos ir automobilio programavimas BMW atstovybėje.

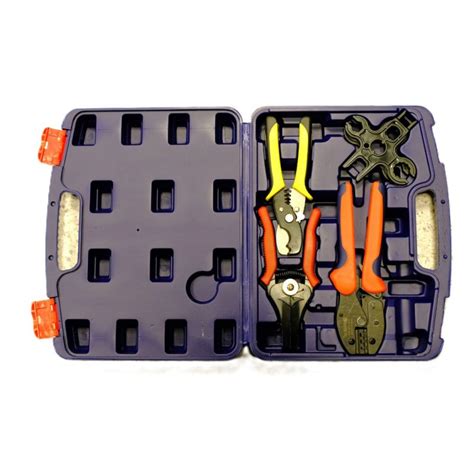

Reikalingi įrankiai ir medžiagos:
- Telestart komplektas (rekomenduojamas T91 arba T100).
- Presuojami jungikliai ir jungtys (arba lituoklis).
- Presuojami kontaktai Webasto jungčiai (jei perkamas ne pilnas komplektas).
- Geras akumuliatorius (rekomenduojama Bosch Silver top 100 Ah).
- Atsuktuvas, replės, izoliacinė juosta, karštų klijų pistoletas (galima naudoti ir kitas vandeniui atsparias priemones).
- Automobilio keltuvas (arba rampos) ir ratų nuėmimo įrankiai.
Montavimo žingsniai:
- Prieiga prie Webasto: Pakelkite automobilį ir nuimkite priekinį dešinį ratą. Atlaisvinkite visus varžtus ir atitraukite ratlankio įdėklo dalį, kad atidengtumėte Webasto šildytuvą.
- Webasto jungties paruošimas: Nuimkite 6 kontaktų jungties kištuką, paspausdami fiksavimo skirtukus. Atsargiai atskirkite jungties vidinę dalį, kad pasiektumėte kontaktus.
- 1-ojo kontakto paruošimas: Pašalinkite rožinius skirtukus (kontaktai yra sunumeruoti ant plastikinės jungties). Raskite ir išimkite mažą guminį kamštelį, kuris apsaugo 1-ąjį kontaktą nuo drėgmės.
- Laido pajungimas prie Webasto: Telestart komplekte yra trumpas violetinis laidas su jungtimi. Įkiškite šią jungtį į 1-ąjį Webasto jungties kontaktą. Jei guminis kamštelis nebetelpa, galite jį pritvirtinti karštais klijais, kad užtikrintumėte vandeniui atsparumą.
- Salono instaliacija: Automobilio salone, keleivio pusėje, atidarykite plastikinę apdailą ir atitraukite kilimą, kad pasiektumėte laidų pynę, vedančią prie šildytuvo. Nuimkite guminį sandariklį ir atitraukite.
- Laido prijungimas salone: Nupjaukite du jungiklius nuo Telestart instaliacijos laido (jie nereikalingi). Nuimkite elektros juostą nuo laido. Juodą laidą praveskite per guminį sandariklį ir prijunkite prie laidininko, kurį sumontavote Webasto 1-ajame kontakte, naudodami presuojamą jungtį. Vandeniui atsparumui užtikrinti galite naudoti susitraukiančią izoliaciją.
- Sandariklio tvirtinimas: Grąžinkite guminį sandariklį į vietą. Kadangi naujas laidas gali palikti tarpą, galite jį užsandarinti karštais klijais.
- Telestart dėžutės montavimas: Išimkite daiktadėžę (atlaisvinę du apatinius varžtus). Daiktadėžės vietoje yra ertmė, kurioje galima sumontuoti Telestart valdymo bloką.
- Elektros tiekimas: Atidarykite saugiklių dėžę. Raudoną maitinimo laidą reikia prijungti prie nuolatinės 12V įtampos. Dažniausiai rekomenduojama jungtis prie 8-ojo saugiklio, tačiau naudojant neoriginalų komplektą, galima prisijungti prie esamų laidų (pvz., 9-ojo saugiklio raudonai-geltonos spalvos laido), naudojant "scotch lock" jungiklį. Prieš prijungiant, būtinai sumontuokite atskirą saugiklių laikiklį.
- Masės prijungimas: Rudą laidą prijunkite prie automobilio masės taško (pvz., netoli Telestart bloko esančio varžto), naudodami presuojamą "spade" tipo jungiklį.
- Likučių laidų tvarkymas: Violetinis ir pilkas laidai (jei tokie yra) nėra reikalingi, juos reikia nupjauti ir izoliuoti.
- Antenos montavimas: Antenos vietą galite pasirinkti pagal savo poreikius. Rekomenduojama ją pritvirtinti viršutinėje centrinėje priekinio stiklo dalyje, tačiau ji gali būti ir mažiau pastebima, pavyzdžiui, po mokesčių talono laikikliu, tarp prietaisų skydelio ir stiklo. Antenos laidą praveskite iki Telestart bloko.
- Nuotolinio valdymo programavimas: Įstatykite 1A saugiklį į atskirą saugiklių laikiklį, tada išimkite jį. Vėl įstatykite saugiklį ir paspauskite nuotolinio valdymo pultelio "Off" mygtuką. Pultelis dabar bus užprogramuotas Telestart sistemai.
- Galutinis surinkimas ir testavimas: Sumontuokite atgal ratlankio įdėklą, daiktadėžę ir visus kitus nuimtus elementus. Patikrinkite, ar viskas veikia. Salono ventiliatoriai įsijungs po maždaug 5 minučių, kai šildytuvas sušildys aušinimo skystį.
BMW E39 Webasto Thermo Top C/Z
Pagrindinė Telestart funkcija - tiekti 12V įtampos į 1-ąjį Webasto šildytuvo kontaktą. Nuotolinio valdymo pulteliu galima nustatyti šildymo trukmę, kuri gali būti nuo 30 minučių iki pilno automobilio sušilimo.
Atsakomybės atsisakymas: Autorius neprisiima jokios atsakomybės už neteisingą ar netikslią informaciją, pateiktą šioje instrukcijoje.
