BMW E46 modelio aušinimo sistemos tinkamas veikimas yra gyvybiškai svarbus variklio ilgaamžiškumui ir optimaliai jo eksploatacijai, ypač esant ekstremalioms sąlygoms. Suprasti, kaip veikia aušinimo sistema ir kaip teisingai pajungti jos komponentus, gali padėti išvengti brangių gedimų ir užtikrinti sklandų automobilio darbą.
Aušinimo sistemos veikimo principas
Pagrindinė aušinimo sistemos funkcija yra palaikyti optimalią variklio darbinę temperatūrą. Kai variklis dirba, jis generuoja didelį kiekį šilumos. Jei ši šiluma nebūtų efektyviai pašalinama, variklis greitai perkaistų, o tai galėtų sukelti rimtus gedimus, tokius kaip tarpinės sudegimas, cilindrų galvutės deformacija ar net variklio blokų pažeidimai.
Aušinimo skystis (dažniausiai antifrizas, sumaišytas su vandeniu) cirkuliuoja per variklio viduje esančius kanalus, sugerdamas šilumą. Pašildytas aušinimo skystis pumpuojamas link radiatoriaus. Radiatorius veikia kaip šilumos mainų įrenginys: per jį tekantis aušinimo skystis atvėsinamas aplinkos oru, kuris praeina pro radiatoriaus lameles. Atvėsęs aušinimo skystis grįžta atgal į variklį, ir ciklas kartojasi.
BMW E46 aušinimo sistemoje naudojamas slėgis, kad aušinimo skysčio virimo temperatūra būtų aukštesnė nei atmosferinis slėgis. Tai leidžia sistemai efektyviau veikti aukštesnėse temperatūrose. Vandens siurblys yra atsakingas už aušinimo skysčio cirkuliaciją sistemoje, o termostatas reguliuoja skysčio srautą, atidarydamas ir uždarydamas kanalus, kad būtų pasiekta ir palaikoma optimali variklio darbinė temperatūra.

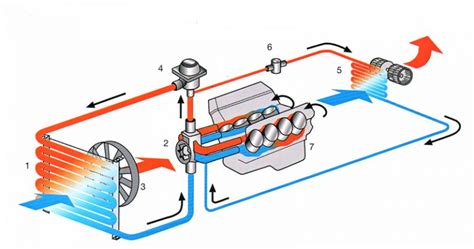

Pagrindiniai aušinimo sistemos komponentai ir jų pajungimas
Teisingas visų komponentų pajungimas yra būtinas norint užtikrinti efektyvų aušinimą. Pagrindiniai komponentai ir jų pajungimo principai yra šie:
1. Radiatorius
Radiatorius yra aušinimo sistemos širdis. Jis paprastai montuojamas automobilio priekyje, kur jis gauna maksimalų oro srautą. Aušinimo skystis teka per daugybę plonų vamzdelių radiatoriaus viduje, o aplink juos esančios metalinės plokštelės (lamelės) padidina paviršiaus plotą, leidžiantį efektyviau atiduoti šilumą orui.
Pajungimas: Vienas radiatoriaus prijungimo vamzdis jungiamas prie variklio bloko per termostatą (viršutinis arba apatinis žarnos prijungimas, priklausomai nuo konstrukcijos), o kitas - prie vandens siurblio (dažniausiai apatinis prijungimas).
2. Vandens siurblys
Vandens siurblys yra atsakingas už aušinimo skysčio priverstinę cirkuliaciją visoje sistemoje. Jis paprastai yra mechaninis ir varomas diržu nuo alkūninio veleno. Siurblys sukuria slėgį, kuris stumia aušinimo skystį per variklį, radiatorių ir kitus aušinimo sistemos komponentus.
Pajungimas: Siurblys yra sumontuotas variklio priekinėje dalyje. Jis gauna aušinimo skystį iš apatinės radiatoriaus žarnos ir pumpuoja jį į variklio bloko aušinimo kanalus, taip pat gali tiekti skystį į papildomą šildytuvą ar salono radiatorių.
3. Termostatas
Termostatas yra reguliavimo vožtuvas, kuris kontroliuoja aušinimo skysčio srautą tarp variklio ir radiatoriaus. Jo pagrindinė funkcija - padėti varikliui greičiau pasiekti optimalią darbinę temperatūrą ir ją palaikyti. Kai variklis šaltas, termostatas yra uždarytas, neleisdamas aušinimo skysčiui cirkuliuoti per radiatorių. Tai leidžia varikliui greičiau sušilti. Kai aušinimo skystis pasiekia tam tikrą temperatūrą (paprastai apie 80-90°C), termostatas pradeda atsidaryti, leidžiantis karštam skysčiui tekėti į radiatorių atvėsti.
Pajungimas: Termostatas paprastai montuojamas tarp variklio bloko ir viršutinės radiatoriaus žarnos jungties. Jis veikia kaip tarpinė tarp variklio aušinimo kanalo ir radiatoriaus žarnos.

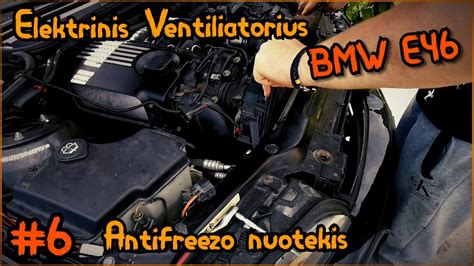

4. Ventiliatorius
Aušinimo ventiliatorius (elektrinis arba varomas variklio diržu) yra svarbus komponentas, ypač esant mažam greičiui arba stovint vietoje, kai oro srautas per radiatorių yra nepakankamas. Ventiliatorius įsiurbia orą per radiatoriaus lameles, taip padidindamas aušinimo efektyvumą.
Pajungimas: Ventiliatorius montuojamas už radiatoriaus. Elektriniai ventiliatoriai valdomi jutikliais ir automatiškai įsijungia, kai aušinimo skysčio temperatūra pasiekia kritinę ribą. Mechaniniai ventiliatoriai yra nuolat varomi diržu nuo variklio, tačiau gali turėti visko jungtį, kuri reguliuoja jo sukimosi greitį pagal temperatūrą.
5. Papildomas aušinimo skysčio siurblys (jei yra)
Kai kuriuose BMW E46 modeliuose, ypač su automatinėmis pavarų dėžėmis ar papildomais šildytuvais, gali būti sumontuotas antrasis, elektrinis aušinimo skysčio siurblys. Jo paskirtis - užtikrinti papildomą aušinimo skysčio cirkuliaciją, pavyzdžiui, aušinant automatinės pavarų dėžės tepalą ar palaikant šilumą salone po variklio išjungimo.
Pajungimas: Šis siurblys pajungiamas lygiagrečiai su pagrindine aušinimo sistema, paprastai prie salono šildymo radiatoriaus arba automatinės pavarų dėžės aušintuvo grandinės.

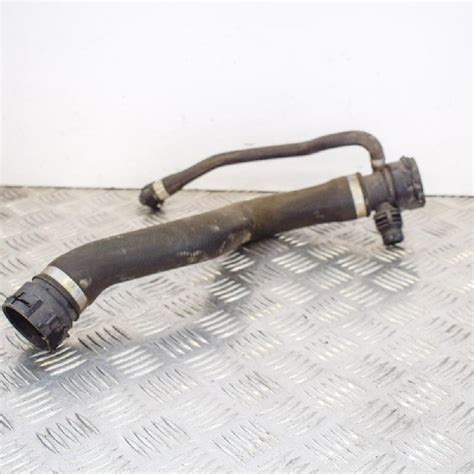

6. Žarnos ir jungtys
Visos aušinimo sistemos dalys yra sujungtos specialaus dizaino guminėmis arba silikoninėmis žarnomis ir jungtimis. Jos turi atlaikyti aukštą temperatūrą, slėgį ir sąveiką su antifrizu.
Pajungimas: Kiekviena žarna turi būti tvirtai užfiksuota ant atitinkamo komponento (radiatoriaus, siurblio, termostato korpuso, variklio blokų atvamzdžių) ir užveržta specialiomis spaustukais. Svarbu užtikrinti, kad žarnos nebūtų pažeistos, suspaustos ar trintųsi į judančias dalis, nes tai gali sukelti aušinimo skysčio nuotėkius.
Dažniausios problemos ir sprendimai
Nors BMW E46 aušinimo sistema yra patikima, laikui bėgant gali kilti įvairių problemų:
- Aušinimo skysčio nuotėkiai: Dažniausiai atsiranda dėl susidėvėjusių žarnų, netinkamai užveržtų spaustukų, radiatoriais ar vandens siurblio gedimų.
- Variklio perkaitimas: Gali sukelti termostato gedimas (jis lieka uždarytas), vandens siurblio neefektyvus darbas, ventiliatoriaus neveikimas, aušinimo skysčio trūkumas arba radiatoriaus užsikimšimas.
- Salono šildymo neefektyvumas: Dažniausiai susijęs su oro patekimo į sistemą, termostato gedimu arba salono radiatoriaus užsikimšimu.
Jei pastebėjote bet kurį iš šių simptomų, būtina nedelsiant atlikti diagnostiką. Paprastas saugiklių patikrinimas gali būti pirmas žingsnis, jei sistema valdoma elektroniniu būdu.
Saugiklių reikšmė BMW E46 elektros sistemoje
Nors aušinimo sistemos pagrindiniai komponentai veikia mechaniniu principu, daugelis papildomų funkcijų, tokių kaip elektrinis ventiliatorius, papildomas vandens siurblys ar net salono šildymo ventiliatoriaus valdymas, yra priklausomi nuo elektros sistemos. Saugikliai yra esminė elektros grandinės apsaugos dalis.
Jei elektros prietaisas sugenda, išjunkite jį ir patikrinkite saugiklį. Jei saugiklis perdegė (metalinis laidas išsilydo ir atsiskyrė), pakeiskite jį nauju tokios pat vertės saugikliu. Netinkami ir suremontuoti saugikliai gali perkrauti elektros linijas ir komponentus. Kyla gaisro pavojus.
Toliau pateikiamas dalinis saugiklių sąrašas ir jų funkcijos, kurios gali būti susijusios su aušinimo sistemos ar jos pagalbinėmis funkcijomis BMW E46:
| Nr. | Apsaugotas komponentas |
|---|---|
| 2 | Pirštinių dėžutės atleidimo pavara, pirštinių dėžutės lemputė (2009 10 →) |
| 4 | 10 išskyrus N55: skaitmeninė variklio elektronika (DME) |
| 4 | 10 N55: integruotas maitinimo modulis |
| 4 | 10 „ActiveHybrid“: skaitmeninė variklio elektronika (DME) |
| 5 | 10 Stogo funkcijų valdymo centras |
| 7 | 5 Aktyvi pastovaus greičio palaikymo sistema, išilginė dinamikos kontrolė, padangų slėgio stebėjimas (RDC) |
| 8 | 7.5 Vertikalus dinamikos valdymas (priekinis kairysis / dešinysis palydovinis amortizatorius) |
| 11 | 20 Nepriklausomas papildomas šildytuvas |
| 13 | 15 Transmisijos valdymas |
| 14 | 10 Dinaminis važiavimas |
| 17 | 5 Centrinis informacijos ekranas, šildymo/oro kondicionavimo sistema (be elektrinio vairo kolonėlės reguliavimo), aktyvus vaizdo jungiklis (Japonija) |
| 18 | 7.5 E-Box ventiliatorius, degalų bako ventiliacijos vožtuvas (→2011 09), degalų bako ventiliacijos uždarymo vožtuvas (→2011 09) |
| 19 | 5 Dinaminė stabilumo kontrolė (DSC), stogo funkcijų valdymo centras (be stoglangio) |
| 20 | 10 Integruotas važiuoklės valdymas (ICM), „Servotronic“ (be ICM) |
| 21 | 30 Galinio lango atitirpinimas |
| 22 | 5 Kairysis žibintas |
| 23 | 40 Kojų erdvės modulis |
| 24 | 40 Aktyvus vairavimas |
| 25 | 5 Dešinysis žibintas |
| 26 | 30 →2008 08: Priekinių žibintų plovimo siurblys |
| 26 | 30 25.08.2008→: Priekinių žibintų plovimo siurblys |
| 27 | 15 →2010 03: Centrinis užraktas |
| 27 | 15 2004.2010→: Centrinis užraktas |
| 28 | 15 Centrinis užraktas |
| 29 | 40 Galinių durų lango variklis, vairuotojo pusė |
| 30 | 30 Centrinis užraktas |
| 31 | 40 Galinio keleivio pusės lango pakėlimo variklis |
| 32 | 40 Pneumatinės pakabos kompresorius |
| 33 | 30 Kojų erdvės modulis |
| 34 | 30 Kojų erdvės modulis |
| 35 | 30 N63, S63, ActiveHybrid: deguonies jutikliai |
| 36 | 30 N63, ActiveHybrid: VANOS solenoidinis vožtuvas 2 - įsiurbimas, VANOS solenoidinis vožtuvas 2 - išmetimas, alkūninio veleno jutiklis, išvalymo vožtuvas, EGR vožtuvas 2, MAF jutiklis (Nr. 1, Nr. 2) |
| 38 | 30 N57: SCR apkrovos relė |
| 39 | 40 Automobilių įvažiavimo sistema |
| 40 | 30 Dinaminė stabilumo kontrolė (DSC) |
| 41 | 7.5 N63, S63, ActiveHybrid: aušinimo skysčio siurblys pripūtimo oro aušintuvui Nr. 2, radiatoriaus sklendės pavara |
| 41 | 7.5 N54: karšto laidinio oro srauto matuoklis, radiatoriaus sklendės pavara |
| 42 | 30 N63, S63, „ActiveHybrid“: skaitmeninė variklio elektronika (DME), tarpinio aušintuvo aušinimo skysčio siurblys, tūrio reguliavimo vožtuvas, išleidimo angos slėgio keitiklis (Nr. 1, Nr. 2) |
| 42 | 30 N54: skaitmeninė variklio elektronika (DME), degalų bako ventiliacijos vožtuvas, alkūninio veleno jutiklis, tūrio reguliavimo vožtuvas, deguonies jutikliai (prieš katalizatorių) |
| 43 | 30 N63, S63, ActiveHybrid: įsiurbimo skirstomojo veleno jutiklis (#1, #2), išmetimo skirstomojo veleno jutiklis (#1, #2), alyvos būklės jutiklis, kuro bako ventiliacijos vožtuvas, termostatas su žemėlapiu, tarpinio aušintuvo aušinimo skysčio siurblys |
| 43 | 30 N54: Deguonies jutikliai (po katalizatoriaus), Alyvos būklės jutiklis |
| 44 | 30 Priekinio valytuvo variklis |
| 45 | 60 Elektrinio ventiliatoriaus išjungimo relė (elektrinis ventiliatorius) |
| 46 | 40 Dinaminė stabilumo kontrolė (DSC) |
| 47 | 40 N57, M57US: kuro šildytuvas |
| 48 | 40 Ventiliatoriaus išėjimo pakopa |
| R1 | Priekinio stiklo valytuvas (relė) |
| 91 | 30 Galinis dešinysis elektrinis papildomas šildytuvas |
| 92 | 25 →2011-03-03: Perdavimo dėžės valdymo blokas |
| 92 | 30 2011-04-04 →: Padalinimo dėžės valdymo blokas |
| 93 | 30 Kiekybinis momentinis sukimo momento pasiskirstymas (QMVH) |
| 94 | 30 Stovėjimo stabdžio valdymo blokas |
| 95 | 30 Galinis kairysis elektrinis papildomas šildytuvas |
| 96 | 40 Kojų erdvės modulis |
| 97 | 20 →2008 09: kuro siurblio relė (be elektroninio kuro siurblio), kuro siurblio valdymas (EKPS) (su elektroniniu kuro siurbliu) |
| 98 | 15 Galinio skyriaus ventiliatoriaus variklis |
| 99 | 40 03.2007→: Bagažinės dangčio pakėlimas |
| 100 | 20 Galinės kairės sėdynės šildymo modulis, 15 gnybtas energijos taupymo relė (be galinio oro kondicionavimo) |
| 101 | 30 Vairuotojo sėdynės modulis, Vairuotojo sėdynės reguliavimo jungiklis, Vairuotojo juosmens atramos jungiklis |
| 102 | 30 Keleivio sėdynės modulis, keleivio sėdynės reguliavimo jungiklis, keleivio juosmens atramos jungiklis |
| 103 | 30 →09.2009: Garso stiprintuvas |
| 103 | 40 10.2009→: Garso stiprintuvas |
| 104 | 25 Elektrinis vilkimo įrenginys |
| 105 | 20 10.2008→: kuro siurblio relė (be elektroninio kuro siurblio), kuro siurblio valdymas (EKPS) (su elektroniniu kuro siurbliu) |
| 106 | 7.5 Vertikalus dinamikos valdymas (galinis kairysis / dešinysis palydovinis amortizatorius) |
| 107 | 10 Elektroninis važiavimo aukščio reguliavimas, galinis ekranas (→2012 03), padangų slėgio stebėjimas - RDC (2012 04→) |
| 108 | 5 Galinio vaizdo kamera, pramogų sistema galinėje sėdynėje, ausinių lizdas, ausinių prijungimo modulis |
| 109 | 10 →2012 03: Palydovinis imtuvas (→2011 03), Skaitmeninis imtuvas (JAV) (→2009 09), Padangų slėgio stebėjimas - RDC (2010 04→) |
| 109 | 15 4.2012→: Aktyvus garso dizainas (ASD) |
| 110 | 7.5 →02.2009: Bagažo skyriaus apšvietimas, triukšmo slopinimo filtras, sąsajos blokas High (ULF-SBX-H), telematika (TCU), sąsajos blokas (ULF-SBX), telefono ištraukimo blokas, USB šakotuvas |
| 110 | 50 3.2009→: Bagažo skyriaus apšvietimas, Triukšmo slopinimo filtras, Sąsajos blokas High (ULF-SBX-H), Combox Media, Sąsajos blokas (ULF-SBX), Telefono išstūmimo blokas, USB šakotuvas |
| 111 | 20 Priekinis cigarečių žiebtuvėlis, galinės centrinės konsolės įkrovimo lizdas |
| 112 | 5 Vairuotojo sėdynės šildymo modulis, keleivio sėdynės šildymo modulis, 15 gnybtas energijos taupymo relė, galinės kairės sėdynės šildymo modulis, galinės dešinės sėdynės šildymo modulis |
| 113 | 20 Įkrovimo lizdas bagažo skyriuje, lizdas centrinėje konsolėje 12 V |
| 114 | 5 Stogo valdymo centras, Parkavimo atstumo kontrolė (PDC), Erdvinio vaizdo kamera, Kameromis paremtos vairuotojo pagalbos sistemos |
| 115 | 20 Galinis cigarečių žiebtuvėlis, galinis maitinimo lizdas |
| 116 | 20 Priekabos lizdas |
| 117 | 20 Stogo funkcijų valdymo centras (stoglangis) |
| 119 | 10 →2009 09: Vaizdo modulis |
| 119 | 5 10.2009→: Vaizdo modulis |
| 120 | 5 Vertikalios dinamikos valdymas |
| 121 | 5 Bagažinės dangčio keltuvas |
| 122 | 5 Kuro bako nuotėkio diagnostikos modulis |
| 123 | 5 Kiekybinis momentinis sukimo momento pasiskirstymas (QMVH) |
| 124 | 5 Jungčių dėžės elektronika (JBE) |
| 125 | 5 Perdavimo dėžės valdymo blokas |
| 126 | 5 Galinio skyriaus oro kondicionieriaus valdymo blokas |
| 127 | 5 Elektrinio ventiliatoriaus išjungimo relė |
| 128 | 5 Išmetimo sklendė |
| 129 | 5 Stovėjimo stabdžio valdymo blokas, įvairovės antena |
| 130 | 15 S63, N63, ActiveHybrid: Aušinimo skysčio siurblys pripūtimo oro aušintuvui Nr. 2, Aušinimo skysčio siurblys tarpiniam aušintuvui (N63; 2008-10-10→) |
| 130 | 15 N57: aušinimo skysčio siurblys pripūtimo oro aušintuvui |
| 131 | 5 →2009 09: Prietaisų skydelis, OBD II diagnostikos jungtis |
| 131 | 20 2009 10-2012 03: Aktyvus garso dizainas (ASD) |
| 132 | 7.5 Aktyvaus garso dizaino garso stiprintuvas - ASD (10.2009→), Patogus prieigos valdymo blokas, elektroninis išorinis durų rankenos modulis keleivio pusėje, elektroninis lauko durų rankenos modulis galinis kairysis, elektroninis išorinis durų rankenos modulis galinis dešinysis |
| 133 | 5 ActiveHybrid: sąsajos blokas |
| 134 | 5 Vairo kolonėlės jungiklio centras, OBD II diagnostikos prievadas (2009 10 →), prietaisų skydelis (2009 10 →) |
| 135 | 20 Automatiškai minkštai užsidarantis bagažinės dangtis/galinės durys |
| 136 | 5 Telematika (TCU), telefono ištraukimo dėžė |
| 136 | 5 „Combox Media“ |
| 137 | 5 Navigacinė sistema |
| 138 | 10 Elektrinis vilkimo įrenginys |
| 139 | 20 Galinės dešinės sėdynės šildymo modulis |
| 140 | 20 Vairuotojo sėdynės šildymo modulis |
| 141 | 20 Keleivio sėdynės šildymo modulis |
| 142 | 20 →2009 09: CCC/M-ASK arba CHAMP |
| 142 | 20 2009 m. 10. |
Dauguma šių saugiklių randasi saugiklių dėžutėse, kurios paprastai yra po prietaisų skydeliu vairuotojo pusėje, keleivio pusėje arba variklio skyriuje. Tikslių vietų ir saugiklių numerių paieškai rekomenduojama naudoti automobilio techninę dokumentaciją arba specializuotus BMW forumus.
KAIP diagnozuoti ir remontuoti BMW aušinimo sistemą
Teisingas BMW E46 aušinimo sistemos komponentų pajungimas ir reguliari priežiūra yra esminiai veiksniai, užtikrinantys ilgalaikį variklio tarnavimą ir automobilio patikimumą. Atidumas detalėms ir savalaikis problemų sprendimas padės išvengti didesnių gedimų.
