Turbinos revoliucionavo automobilių rinką, suteikiant didžiulį potencialą gaminti gerokai našesnius variklius. Kadangi turbina leidžia išgauti daugiau galios nedidinant variklio ir nesiremiant kitais drastiškais pokyčiais, turbinos yra naudojamos daugelyje modernių automobilių su vidaus degimo varikliais. Tačiau, laikui bėgant turbinos gali sugesti ir sukelti įvairių problemų. Nuo perkaitimo iki pašalinių garsų - kokie gali būti turbinos gedimo požymiai, ką jie reiškia, ir ar galima automobilį naudoti toliau? Kviečiame sužinoti atsakymus į visus šiuos klausimus ir išmokti tinkamai sureaguoti į panašias situacijas.

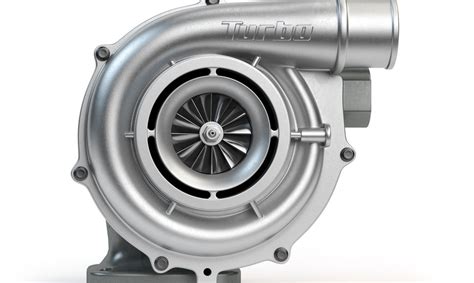

Kaip veikia turbina?
Turbina yra unikalus variklis, kuris padidina vidaus degimo variklio našumą, įpūsdamas daugiau oro į degimo kamerą, todėl automobilio variklis gali sudeginti daugiau degalų ir generuoti daugiau galios. Turbina veikia pagal išmetamųjų dujų panaudojimo principą varant turbiną, kuri yra prijungta prie oro kompresoriaus. Šis kompresorius įsiurbia ir suspaudžia įsiurbiamą orą prieš tiekdamas jį į variklį.
Turbinos veikimo procesas prasideda nuo variklio išmetamųjų dujų. Variklis, degindamas kurą, dideliu greičiu paleidžia išmetamąsias dujas, kurios nukreipiamos per išmetimo kolektorių į turbinos korpusą. Išmetamosios dujos eina per turbinos sparnuotę, priverčiant ją greitai suktis. Ši sparnuotė velenu sujungta su oro kompresoriumi kitoje turbinos pusėje, todėl, turbinai besisukant, siurbiamas oras.
Turbinos sparnuotė įtraukia aplinkos orą ir jį suspaudžia. Tada šis suslėgtas oras į variklio įsiurbimo kolektorių patenka didesniu slėgiu ir tankiu nei atmosferiniuose varikliuose (varikliuose, kuriuose nėra turbinos). Padidėjęs oro tankis leidžia varikliui sudeginti daugiau degalų, todėl degimas efektyvesnis, o galia yra didesnė.
Viena iš svarbiausių turbinos funkcijų yra temperatūros, kuri susidaro suspaudžiant orą, reguliavimas. Daugumoje variklių, kuriuose naudojama turbina, yra tarpinis aušintuvas, kuris atvėsina suslėgtą orą prieš jam patenkant į variklį. Tai užtikrina didesnį oro tankį ir deguonies kiekį, kas dar labiau padidina degimo efektyvumą.
Deja, turbinos turi ir tam tikrų apribojimų. Vienas iš iššūkių yra galios tiekimo vėlavimas, kurį sukelia laikas, per kurį išmetamosios dujos turi išsukti turbiną iki reikiamo greičio. Pažangus dizainas padėjo sumažinti šį turbinos vėlavimą, tačiau tai vis tiek tebėra aktuali problema dar ir šiandien.
Dėl ekstremalių sąlygų, kurias turi atlaikyti turbinos, tinkama jų priežiūra yra labai svarbi. Nepakankamas tepimas, prastas aušinimas bei kiti veiksniai gali sugadinti turbiną. Tačiau tinkamai prižiūrima turbina žymiai padidina variklio galią, kartu išlaikant gana gerą kuro ekonomiją, todėl tai yra populiarus pasirinkimas įvairių rūšių transporto priemonėse.
Kokie yra turbinos gedimo požymiai?
Sugedęs turbokompresorius gali stipriai paveikti variklio efektyvumą ir patikimumą. Mokėdami atpažinti turbinos gedimus galėsite išvengti tolimesnių problemų ir užtikrinti saugią automobilio eksploataciją. Štai keletas dažniausiai pasitaikančių turbinos gedimo požymių:
- Sumažėjusi galia ir lėtesnis įsibėgėjimas. Vienas iš lengviausiai pastebimų sugedusios turbinos požymių - sumažėjusi variklio galia ir lėtesnis įsibėgėjimas. Jei jaučiate, kad jūsų automobilis sunkiai pasiekia įprastą greitį arba pasidarė vangus, tai gali būti dėl netinkamai veikiančios turbinos.
- Padidėjęs dūmingumas. Neįprastai didelis išmetamųjų dujų kiekis, ypač jei dūmai yra mėlyni arba juodi, gali būti turbinos gedimo požymis. Mėlyni dūmai įspėja apie alyvos sunaudojimą, kas gali reikšti, kad alyva per turbiną patenka į degimo kamerą. Juodi dūmai gali įspėti apie oro ir degalų mišinio disbalansą dėl prasto turbinos veikimo.
- Turbinos klibėjimas. Turbinos viduje yra ašelė, kuri jungia karštą ir šaltą turbinos dalis. Kai susidėvi turbinos įvorės, jaučiamas ašelės klibėjimas, dėl kurio gali būti pažeidžiamas turbinos korpusas, sparnuotė arba praleidžiama alyva.
- Pašaliniai variklio garsai. Keisti garsai, pvz.: cypimas, metalo trinties arba barškėjimo garsas iš variklio skyriaus gali įspėti apie turbinos guolių arba sparnuotės problemas. Šie garsai gali kilti dėl pernelyg didelio nusidėvėjimo arba pažeidimo.
- Degėsių kvapas. Jei užuodžiate degėsių kvapą, tai gali būti dėl alyvos nuotėkio iš sugedusios turbinos ir sąlyčio su įkaitusiais variklio komponentais. Tai gali sukelti pavojingas situacijas ir reikalauja neatidėliotino dėmesio.
- Variklio alyvos trūkumas. Neveikianti turbina gali praleisti alyvą į degimo kamerą, taip ją deginant kartu su degalais. Dėl to sunaudojama daugiau alyvos nei įprastai. Labai svarbu reguliariai tikrinti alyvos lygį ir, pastebėjus nuotėkį, nedelsiant ieškoti problemos.
- „Check engine“ lemputė. Dėl sugedusios turbinos prietaisų skydelyje gali aktyvuotis įspėjamoji „check engine“ lemputė. Šiuolaikiniuose automobiliuose sumontuoti davikliai, kurie stebi įvairius variklio darbo aspektus, o aptikus tam tikrų duomenų neatitikimus aktyvuojama „check engine“ lemputė.
- Sumažėjęs slėgis. Turbinos yra atsakingos už variklio oro įsiurbimą. Jei pastebite staigų turbinos slėgio sumažėjimą spaudžiant akceleratoriaus pedalą arba įsibėgėjant, tai gali būti dėl turbinos pažeidimo.
- Padidėjusios kuro sąnaudos: Dėl netinkamai veikiančios turbinos kuro degimas gali būti neefektyvus, todėl padidėja kuro sąnaudos. Jei baką pildyti tenka dažniau vairavimo sąlygoms nepakitus, tai gali būti dėl turbinos problemų.
Jei įtariate turbinos gedimus, rekomenduojama pasikonsultuoti su kvalifikuotu mechaniku, kuris galėtų tinkamai nustatyti ir išspręsti iškilusias problemas. Reguliari techninė priežiūra ir greitas problemų sprendimas gali pailginti jūsų automobilio turbinos ir kitų komponentų tarnavimo laiką ir užtikrinti malonesnį vairavimą.
Ar galima toliau važiuoti pastebėjus turbinos gedimą?
Nors galima važiuoti su sugedusia turbina, tai nėra patartina, kadangi galite sukelti dar didesnę žalą automobiliui bei pavojų saugumui. Dėl netinkamai veikiančios turbinos gali sumažėti variklio galia ir padidėti degalų sąnaudos. Nepaisydami turbinos gedimo požymių, tokių kaip padidėjęs dūmingumas, neįprasti pašaliniai garsai ar galios praradimas, galite leisti problemai išsiplėsti ir sugadinti aplinkinius komponentus.
Toliau važiuojant su sugedusia turbina taip pat gali išbėgti variklio alyva, todėl galite sugadinti variklį dėl per didelės trinties ir temperatūros tarp komponentų. Be to, pažeista turbina gali neigiamai paveikti bendrą transporto priemonės valdymą, kadangi akceleratorius pasidaro ne toks jautrus, ypač tais atvejais, kai reikia pagreitinti automobilį įvažiuojant į greitkelį arba lenkimo metu.
Taigi, jeigu atsirado turbinos gedimas, automobilio eksploatuoti nereikėtų. Priešingu atveju, galite susidurti su dar daugiau įvairių problemų, kurios tik dar labiau padidins bendrą remonto kainą. Negana to, neveikianti turbina kelia pavojų netgi jūsų saugumui.
Kokios yra dažniausios priežastys, dėl kurių atsiranda turbinos gedimas?
Turbinos yra sudėtingi mechaniniai komponentai, kurie gali sugesti dėl įvairių priežasčių. Kone dažniausia priežastis yra netinkamas tepimas ir alyvos užterštumas, dėl kurio greičiau nusidėvi ir pažeidžiami guoliai bei velenai. Dėl per didelio karščio, kuris įprastai atsiranda dėl netinkamo aušinimo ar alyvos tiekimo, turbinos komponentai gali deformuotis, atsiranda ašelės klibėjimas, sutrinka turbinos geometrija. Nepakankama priežiūra, pvz., alyvos ir filtrų keitimo nepaisymas, taip pat gali prisidėti prie nuosėdų susidarymo, kurios sumažina efektyvumą ir sukelia gedimus.
Išoriniai veiksniai, tokie kaip keitimo klaidos, netinkamas balansavimas ir įvairių detalių pažeidimas, gali pakenkti turbinos geometrijai. Be to, agresyvus vairavimo stilius, aukšti variklio sūkiai bei ilgas veikimas tuščiąja eiga gali prisidėti prie turbinos apkrovos ir gedimų. Reguliari priežiūra, aukštos kokybės alyvos naudojimas, tinkamas aušinimas ir atsakingas vairavimas yra labai svarbūs aspektai norint prailginti turbinos tarnavimo laiką ir išvengti ankstyvų gedimų.
Jeigu jūsų automobilio turbina neveikia tinkamai, kviečiame atvykti į autoservisą „Melga“, kuriame atliekamas turbinos restauravimas, keitimas bei reguliavimas. Čia specialistai gali tiksliai diagnozuoti problemą ir pasiūlyti optimaliausią sprendimą.
Turbinos tepimas - svarbiausias aspektas
Viena iš pagrindinių turbinų gedimo priežasčių yra netinkamas tepimas. Turbinos veikia esant itin dideliam greičiui ir temperatūrai, todėl turbinos ilgaamžiškumas priklauso nuo nuolatinio švarios ir kokybiškos alyvos tiekimo, bei sudaromo turbinos siurblio tinkamo slėgio. Dėl nepakankamo alyvos srauto arba nekokybiškos alyvos naudojimo gali atsirasti per didelė trintis, padidėti dėvėjimasis ir galiausiai sugesti turbinos sudedamosios dalys.
Norint išvengti su tepimu susijusių gedimų, būtina reguliariai keisti alyvą, naudoti gamintojo rekomenduojamą alyvą ir palaikyti tinkamą alyvos lygį, taip pat neignoruoti užsidegusios raudonos tepalo lemputės prietaisų skydelyje, kuri nurodo tepalo slėgio trūkumą.
Itin atidžiai pasirinkite variklinę alyvą. Variklis su turbo įpūtimu yra labai reiklus alyvos kokybei ir jos keitimui. Rinkitės tik gerą alyvą iš patikimų tiekėjų. Venkite klastočių. Dažnai reklamuojamos alyvos paprastai būna padirbtos, ypač dažnai - „Castrol“. Alyvą reikia keisti laiku. Nekreipkite dėmesio į gamintojų teikiamas alyvos keitimo terminų rekomendacijas. Turbininiame variklyje reikia keisti alyvą, nuvažiavus ne daugiau kaip 10000 km. Jeigu ketinate dar ilgai važinėti savo automobiliu, tai keiskite alyvą kas 8 tūkstančius kilometrų. Tačiau itin rimtai priimkite dėmesį į alyvos klampą ir gamintojų rekomendacijas.
Keičiant alyvą būtina pakeisti alyvos ir oro filtrus. Būtinai pašildykite turbininį variklį. Juk esant šaltajai eigai alyva per persipylimo vožtuvą iš karto patenka į variklį, aplenkdama filtrą! Jeigu aktyviai važinėjote, leiskite varikliui apie 1 minutę dirbti šaltąja eiga. Tai itin svarbu turbinoms su neaušinamu guolių korpusu, kuriose aušinimo funkciją atlieka alyva. Dėl staigaus variklio užgesinimo, dingsta alyvos slėgis, alyvos tiekimas į karštą turbokompresorių sumažėja, todėl turbina perkaista, oksiduojasi ir užsikoksuoja, ant turbinos detalių paviršių susidaro kietosios abrazyvinės dalelės.
Kitos galimos turbinos gedimo priežastys
- Pašalinių objektų pažeidimai: Smulkios dalelės, pavyzdžiui, purvas, šiukšlės ar metalo fragmentai, gali patekti į turbiną per oro įsiurbimo angą arba alyvos tiekimo sistemą. Pašaliniai objektai gali pažeisti kompresoriaus veleną, turbinos sparnuotę ar kitas svarbias sudedamąsias dalis. Dėl šios priežasties atsiranda pašaliniai garsai, sumažėja našumas arba turbokompresorius visiškai sugenda. Montuojant aukštos kokybės oro filtrus ir reguliariai atliekant techninės priežiūros patikras, galima sumažinti turbinos gedimų riziką.
- Per didelė apkrova: Turbinos gaminamos taip, kad veiktų neviršydamos tam tikrų padidinto slėgio ir apsisukimų ribų. Viršijus šias ribas, pernelyg apkrautas turbokompresorius gali sulūžti. Per didelis slėgis atsiranda, kai slėgio padidėjimas viršija gamintojo nustatytą lygį, o per didelės apsukos reiškia, kad turbokompresorius sukasi didesniu greičiu nei maksimalus jo pajėgumas. Abi situacijos gali susidaryti dėl mechaninių ar elektroninių gedimų, netinkamų modifikacijų ar agresyvaus vairavimo įpročių. Laikydamiesi gamintojo rekomendacijų ir vengdami nereikalingos turbinos apkrovos, tokios kaip kompiuterio programavimo, kurio metu yra pakeliamas turbinos darbinis slėgis, galite išvengti gedimų, susijusių su per didelia apkrova.
- Karštis ir šiluminė įtampa: Turbokompresorius veikia intensyvus išmetamųjų dujų skleidžiamas karštis. Laikui bėgant ekstremali temperatūra gali sukelti terminį stresą, dėl kurio turbinos korpuse, kolektoriuje ar kitose sudedamosiose dalyse gali atsirasti įtrūkimų. Šilumos įšilimas išjungus variklį taip pat gali prisidėti prie šiluminės įtampos. Leidimas varikliui atvėsti prieš jį išjungiant ir tinkama šiluminė apsauga gali padėti sumažinti šiluminę įtampą ir pailginti turbinos tarnavimo laiką.
- Alyvos užterštumas: Užteršta alyva gali turėti didelės įtakos turbinos veikimui ir patikimumui. Alyva gali būti užteršta dėl tokių veiksnių kaip variklio nusidėvėjimas, aušinimo skysčio nuotėkis arba kenksmingų priedų. Taip pat alyvos kokybei neigiamą įtaką dažnai sukelia variklio remontas, kurį atlikus alyvoje atsiranda abrazyvo. Užteršta alyva gali sukelti anglies sankaupas, užkimšti alyvos kanalus ir pažeisti turbinos sudedamąsias dalis. Reguliari alyvos analizė, skubus aušinimo skysčio nuotėkio šalinimas ir aukštos kokybės alyvos filtrų naudojimas gali sumažinti su alyvos užterštumu susijusių gedimų riziką.
- Priverstinis variklio užvedimas: Pasitaiko atvejų, kai sugedę tam tikri variklio komponentai užkerta kelią transporto priemonės užvedimui. Tokiais atvejais dažnai į pagalbą pasitelkiamas purškiamas eteris, kuris paskatina variklio užvedimą. Nors purškiamas eteris išsprendžią momentinę variklio užvedimo problemą, tačiau tokia pagalba tikrai įtakoja neigiamą poveikį turbinai. Joje atsiradusi sprogstamoji energija gali pažeisti besisukančią sparnuotę arba ją deformuoti. Gali atsirasti tam tikras ūžesys dirbant varikliui dėl pasikeitusios sparnuotės geometrijos.
Turbokompresoriaus konstrukcija ir priežiūra
Turbokompresoriaus konstrukcija tiksliai užprogramuota naudoti konkrečiam varikliui. Todėl griežtai draudžiama keisti kokius nors turbo įpūtimo sistemos nustatymus ir reguliavimus. Pavyzdžiui, bandant didinti įpūtimo slėgį, galima perkaitinti variklį ir pažeisti stūmoklius, cilindrų bloko galvutes arba variklio atramas.
Jeigu iš turbinos sklinda neįprasti garsai, pastebėjote alyvos nuotėkį arba vibraciją, nedelsdami sustabdykite ir patikrinkite variklį. Turbinos sukimosi dažnis siekia 200 000 apsukų per minutę. Visos detalės gaminamos su mažiausiomis užlaidomis ir surenkamos paliekant mikroskopinius konstrukcinius tarpelius. Todėl turbinos priežiūrą ir keitimą reikia patikėti specialiai mokytiems ir patyrusiems automobilių meistrams.
Turbokompresorius - tai didelio tikslumo mechanizmas, pagamintas su didelėmis tolerancijomis ir sujungimais. Svarbu suprasti, kad turbokompresoriaus remontas ar keitimas nėra paprastas detalės atsukimas ir prisukimas. Tai ypač sudėtingas, didelio tikslumo reikalaujantis procesas. Turbinos velenas darbo metu sukasi neįtikėtinu greičiu - dažnai viršija 150 000, o mažesnėse turbinose net 250 000 sūkių per minutę (RPM).
Diagnostikos sudėtingumas: Turbina labai retai sugenda pati savaime. Dažniausiai ji tampa prasto variklio darbo, užsikimšusių DPF filtrų, nesandarių įsiurbimo sistemų ar alyvos tiekimo problemų "auka". Pakeitus turbiną, bet nepašalinus pirminės priežasties, naujoji turbina suges per kelias minutes ar dienas. Todėl būtina pašalinti visas priežastis, kurios galėtų sukelti naujo turbokompresoriaus gedimą.
Griežtos tolerancijos ir švara: Turbinos surenkamos „švarios patalpos“ sąlygomis. Remontuojant būtina visiškai pašalinti bet kokius suodžius, smėlį ar senos alyvos kokso likučius iš tepimo kanalų. Specializuota įranga: Kokybiškam remontui atlikti neužtenka standartinių įrankių. Būtinos brangios balansavimo staklės, srauto reguliavimo stendai (angl. flow benches) ir diagnostikos įranga.
Kritinis pirminis paleidimas: Sumontavus turbiną, būtina atlikti specifines „Pre-oiling“ (išankstinio sutepimo) procedūras. Kokybiškas turbinų remontas atsieina nepigiai, nes tai ne tik pačios turbinos detalių (šerdies, geometrijos) kaina.
Rekomendacijos ir reikalavimai montuojant turbokompresorių
Prieš montuojant turbokompresorių, būtina atlikti šiuos veiksmus:
- Įsitikinti pagal turbinos kodą, ar turbina tinkama Jūsų automobiliui.
- Išvalyti įsiurbimo ir išmetimo kolektorius, tepalo nutekėjimo ir padavimo vamzdelius.
- Nuimti ir išplauti variklio karterį, įsitikinti ar neužsikimšęs tepalo paėmimo tinklelis.
- Patikrinti variklio alsuoklį. Įsitikinti, kad variklio karteryje nesusidaro slėgis.
- Patikrinti tepalo padavimo slėgį į turbokompresorių. Šalto variklio tepalo slėgis turi būti apie 6 bar, prie darbinės variklio temperatūros tuščia eiga - apie 1,5 bar. Prie variklio darbinių apsukų tepalo slėgis turi būti ne mažesnis kaip 4 bar.
- Įsitikinti, kad išmetimo sistema ir duslintuvas nesukelia turbokompresoriaus perkrovimo dėl užakimo, bei kitų pralaidumą mažinančių priežasčių.
- Patikrinti variklinės alyvos privedimo liniją ir drenažinius (suvedimo) vamzdelius, kad jie nebūtų pažeisti, deformuoti ar susiaurėjęs jų skerspjūvis ar neturėtų kitokių įtartinų požymių. Jei kyla abejonės, pakeiskite šias detales.
- Po turbokompresoriaus remonto būtina pakeisti katalizatorių nauju arba jį eliminuoti. Užsikišęs katalizatorius neleis išmetimo dujoms laisvai išeiti į išmetimo sistemą.
Montuojant naują ar suremontuotą turbokompresorių ant variklio, turi būti pakeista variklinė alyva ir alyvos filtras. Mes rekomenduojame patikrinti oro filtrą ir, esant reikalui, jį pakeisti. Oro sistemai sandarinti ir išmetimo sistemai prijungti prie turbokompresoriaus naudokite naujas ir patikrintas tarpines.
KATEGORIŠKAI DRAUDŽIAMA NAUDOTI SANDARINIMO AR JUNGIANČIUOSIUS MIŠINIUS (HERMETIKUS) TEPIMO SISTEMOS KANALŲ SANDARINIMUI. NENAUDOTI jokių keraminių ir silikoninių hermetikų. Draudžiama naudoti bet kokius hermetikus montuojant alyvos magistrales (tiek įtekėjimo, tiek ištekėjimo). Negalima leisti patekti smėlio ir dulkių į alyvos įtekėjimo ir ištekėjimo magistrales. Smėlis iš turbinos neišsiplauna.
Sumontuokite turbokompresorių ant variklio. Nenaudokite hermetikų turbokompresoriaus įėjimo kiaurymėje ir išėjimo flanše. Sumontavus išmetimo vamzdį prie turbinos išmetimo angos, patikrinti sujungimo sandarumą ir patikimumą. Sujungus oro įsiurbimo ir išleidimo vamzdžius ir priveržus varžtus, patikrinti sujungimų patikimumą ir sandarumą. Prijungti alyvos padavimo vamzdelį prie turbinos ir patikrinti ar sujungimas švarus, kokybiškas ir sandarus.
Prieš pajungdami alyvos nuvedimo vamzdelį (žarną), prasukite variklį tol, kol atsiras pastovus alyvos srautas iš turbokompresoriaus drenažinio kanalo. Pilti naują variklio alyvą į turbinos alyvos tiekimo angą tol, kol alyva pradės tekėti iš nutekėjimo angos. Starteriu prasukti variklį (jo neužvedant), kol variklio alyva pradės tekėti iš turbokompresoriaus nutekėjimo angos. Alyvos nutekėjimo vamzdžio vidinis diametras turi būti min 12 mm - lengviems automobiliams ir min 18 mm - krovininiams automobiliams. Jis turi būti švarus ir nepažeistas. Prijungus nutekėjimo vamzdį, įsitikinti sujungimo patikimumu ir sandarumą.
Pilnai sumontavę ir pajungę turbokompresorių leiskite varikliui dirbti laisvąja eiga ne mažiau 3 minučių. Užvedus variklį tuščia eiga nedidinti apsukų ir neapkrauti variklio 5 minutes. Padidinti apsukas ir patikrinti ar nėra alyvos, oro, dujų, aušinimo skysčio nutekėjimų. Patikrinti ar vamzdžiai ir sujungimai nesideformuoja darbo metu. Atsiradus pašalinių garsų, sklindančių iš turbinos (kaukimas, švilpimas ir t. t.) esant skirtingoms variklio apsukoms, taip pat atsiradus tepalo ortakiniuose atvamzdžiuose, nedelsdami išjunkite variklį ir kreipkitės į specialistus.
Eksploatuojant būtina:
- Būtina keisti alyvą, alyvos filtrą ir oro filtrą pagal automobilio gamintojo nurodymus.
- Keičiant alyvą ir alyvos filtrą, naują filtrą pripildyti šviežios alyvos.
- Kol variklis nėra sušilęs iki darbinės temperatūros - venkite staigaus pajudėjimo.
- Po kelionės sustojus būtina ataušinti turbokompresorių, leidžiant varikliui padirbti laisva eiga 1-2 min. prieš jį užgesinant.
Jei varikliui buvo atliktas einamasis ar kapitalinis remontas (variklis turi būti užpildytas nauja alyva su nauju alyvos filtru), būtina po 100 km lengvajam automobiliui ir po 500 km sunkvežimiui pakeisti alyvą ir alyvos filtrą.
*Jeigu Jūsų a/m RENAULT būtina nuimti karterį ir gerai jį išplauti. BMW automobiliai Lietuvoje yra itin populiarūs, tačiau ne visi vairuotojai gerai supranta jų technines subtilybes. Šiame straipsnyje panagrinėsime vieną svarbių BMW variklių komponentų - VANOS sistemą (Variable Nockenwellen Steurerung), ypač M52 variklyje. Aptarsime VANOS sandarą, veikimo principą, dažniausius gedimus, diagnostikos ir remonto ypatumus. Taip pat paliesime kitus svarbius M52 variklio aspektus, įskaitant tipinius gedimus ir priežiūros rekomendacijas.

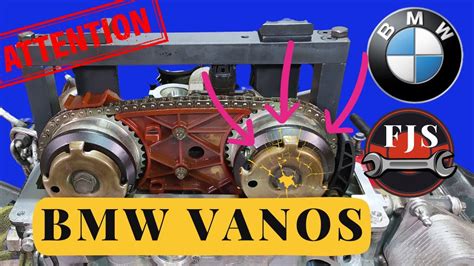

Kas yra VANOS sistema?
VANOS - tai elektronikos valdoma kintamų paskirstymo fazių sistema, naudojama BMW varikliuose. Kintamų paskirstymo fazių sistemos, tokios kaip VANOS, leidžia padidinti variklio galią ir sukimo momentą, taip pat sumažinti išmetamųjų dujų toksiškumą.
Kintamų paskirstymo fazių sistemų nauda
Standartiniuose vidaus degimo varikliuose įsiurbimo ir išmetimo vožtuvų atidarymo momentai yra fiksuoti ir sutampa su stūmoklio padėtimi viršutiniame (VRT) ir apatiniame (ART) rimties taškuose. Tai yra pigus, bet ne itin efektyvus sprendimas. Kintamų paskirstymo fazių mechanizmai, tokie kaip VANOS, keičia įsiurbimo ir išmetimo vožtuvų atidarymo laiką, optimizuodami variklio darbą įvairiose apsukose. Tai leidžia padidinti sukimo momentą, pagerinti variklio našumą, sumažinti degalų sąnaudas ir sumažinti kenksmingų medžiagų emisiją.
VANOS Sistema: Sandara ir Veikimo Principas
BMW pradėjo naudoti VANOS sistemą 1992 metais variklyje M50. Ši sistema suteikė varikliams lankstumo, ekonomiškumo ir ekologiškumo.
Vienguba ir dviguba VANOS
Pirmosios VANOS sistemos valdė tik įsiurbimo vožtuvų darbą. Vėliau sukurta dviguba VANOS sistema valdė ir išmetimo vožtuvų darbą. M52 varikliuose dažniausiai naudojama vienguba VANOS sistema.
Pagrindiniai VANOS komponentai
VANOS sistemą sudaro šie elementai:
- Elektroninis valdymo blokas (ECU): Renka informaciją iš variklio apsukų, apkrovos ir aušinimo skysčio temperatūros daviklių.
- Elektromagnetinis vožtuvas: Valdomas ECU, reguliuoja alyvos srautą į hidraulinį valdymo bloką.
- Hidraulinis valdymo blokas: Naudoja alyvos slėgį stūmokliui valdyti.
- Mechaninis valdymo blokas: Pakeičia paskirstymo veleno kampinę padėtį.
Viengubos VANOS veikimo principas
Paskirstymo velenas, atsakingas už įsiurbimo vožtuvų atidarymą, yra varomas krumplinės grandinės. Taip pat skaitykite: Kiaušiniai: laisvėje laikomos vs. Informacijos rinkimas: Elektroninis valdymo blokas (ECU) renka duomenis iš daviklių ir variklio programinės įrangos. Elektromagnetinio vožtuvo valdymas: ECU valdo elektromagnetinio vožtuvo darbą, siųsdamas jam elektrinį signalą. Alyvos srauto reguliavimas: Besikeičianti vožtuvo padėtis leidžia variklio alyvai patekti į hidraulinį valdymo bloką. Hidraulinio stūmoklio valdymas: Alyvos slėgis sukelia atitinkamą spaudimą hidrauliniam stūmokliui. Alyva į hidraulinį bloką patenka per greitinantį arba lėtinantį kanalą. Paskirstymo veleno padėties keitimas: Paskirstymo veleno gale yra cilindrinės formos krumpliaratis, kuris juda mechaninio valdymo bloko viduje.
- Greitėjimas: Alyva su dideliu slėgiu patenka ant hidraulinio stūmoklio per greitinantį kanalą ir jį pastumia. Stūmoklis pasislenka paskirstymo veleno cilindrinio krumpliaračio link, pastumdamas paskirstymo veleną "greitėjimo" kryptimi.
- Lėtėjimas: Alyva, nukreipta į hidraulinį valdymo bloką per lėtinantį kanalą, sukelia hidraulinio stūmoklio judesį, kuris pastumia paskirstymo veleną "lėtėjimo" kryptimi.
VANOS veikimas skirtinguose variklio darbo režimuose
- Mažos apsukos: Paskirstymo veleno kampinės padėties pakeitimas vėluoja įsiurbimo vožtuvų atidarymą, sumažindamas degalų-oro mišinio nuostolius per išmetimo vožtuvus.
- Vidutinės apsukos: Paskirstymo veleno kampinės padėties pakeitimas pagreitina įsiurbimo vožtuvų atidarymo laiką, sumažindamas degimo temperatūrą ir kenksmingų azoto oksidų kiekį išmetamosiose dujose.
- Didelės apsukos: Paskirstymo veleno kampinės padėties pakeitimas vėluoja įsiurbimo vožtuvų atidarymo laiką, padidindamas cilindro pripildymą ir variklio sukimo momentą.
Kai kuriuose varikliuose naudojama papildoma Valvetronic sistema, valdanti įsiurbimo vožtuvų eigą.
M52 varikliai, ypač tie, kurie naudojami E36 ir E46 modeliuose, yra žinomi dėl savo patikimumo ir ilgaamžiškumo. Tačiau, kaip ir bet kuris kitas variklis, jie nėra atsparūs gedimams. Aptarsime dažniausius M52 variklio gedimus ir jų priežastis.
VANOS sistemos gedimai
VANOS sistema yra linkusi į gedimus, ypač automobiliuose su didele rida. Pagrindinės priežastys:
- Hidraulinių vožtuvų riebokšlių susidėvėjimas: Riebokšliai gali sutrūkinėti arba sukietėti, praleidžiant alyvą. Dėl to sistema negali perstumti paskirstymo veleno į reikiamą padėtį, variklis dirba netolygiai, gali gesti tuščia eiga. Šiuolaikiniai tefloniniai riebokšliai yra atsparesni nei originalūs.
- Laisvumai: Laisvumai sukelia barškėjimus po variklio gaubtu. Priežastis gali būti pažeistas stūmoklis, kuriame riebokšlio gedimas sukėlė guolio pažeidimą.
- Elektrinio vožtuvo gedimai: Elektromagnetinis vožtuvas gali sugesti, sutrikdydamas alyvos srautą į hidraulinį valdymo bloką.
- Sistemos užsikirtimas: Dėl nešvarumų arba alyvos trūkumo sistema gali užsikirsti.
- Tepimo sistemos gedimai: Per žemas alyvos slėgis gali pažeisti VANOS sistemą. Priežastys gali būti netinkama alyva, užsikimšę alyvos paėmikliai arba susidėvėjęs alyvos siurblys.
Remontuojant VANOS sistemą, rekomenduojama pakeisti alyvos vamzdelius, alyvą ir filtrą.
Kitos tipinės M52 problemos
- Aušinimo sistema: BMW dažnai pataupo ant aušinimo sistemos, todėl M52 varikliai yra linkę perkaisti. Plastikiniai sujungimai gali lūžti ir praleisti aušinimo skystį.
- Alyvos nuotėkiai: Minkštos variklio tarpinės yra dažnas gedimo taškas.
- Galinio rėmo laikikliai: Galinio subrėmo tvirtinimo taškai gali įtrūkti arba suplyšti, ypač automobiliuose, kurie matė druskingą kelią.
- Dyzelinių modelių įsiurbimo sklendės: Dyzeliniuose modeliuose įsiurbimo sklendės gali išlūžti ir įkristi į variklio vidų, sukeldamos didelių problemų.
- 4 cilindrų modelių Valvetronic sistema: 4 cilindrų modeliai nuo 2001 metų (1.8i 105kw) gali turėti problemų su Valvetronic sistema, jei tepalai buvo keičiami retai.
- Galinės spyruoklės: Galinės spyruoklės dažnai lūžta.
Diagnostika ir Remontas
Sistemos Vanos gedimo atveju verta kuo skubiau apsilankyti specializuotose automobilių dirbtuvėse. Tiksli diagnostika, atlikta specialaus kompiuterio pagalba, leis nustatyti gedimo priežastį ir paskaičiuoti remonto kainą.
Diagnostikos svarba
Pagrindinis dalykas sistemos Vanos gedimo atveju - tai tinkama ir tiksli diagnostika, atlikta specialaus kompiuterio pagalba. Tai leidžia tiksliai nustatyti gedimo priežastį ir įvertinti remonto kainą.
Remonto galimybės
Laimei, nepriklausomose dirbtuvėse sistemą Vanos galima suremontuoti už prieinamą kainą. Remonto kaina autorizuotuose servisuose gali būti didesnė.
Priežiūros Rekomendacijos
Norint išvengti M52 variklio gedimų ir prailginti jo tarnavimo laiką, būtina tinkama priežiūra:
- Kokybiška alyva: Naudokite aukščiausios kokybės variklio alyvą, atitinkančią gamintojo reikalavimus.
- Reguliarus alyvos keitimas: Periodiškai keiskite alyvą ir filtrą.
- Alyvos lygio palaikymas: Palaikykite tinkamą alyvos lygį variklyje.
- Aušinimo sistemos priežiūra: Reguliariai tikrinkite aušinimo sistemos būklę ir laiku keiskite susidėvėjusias dalis.
- Laiku atliekama diagnostika: Reguliariai atlikite variklio diagnostiką, kad aptiktumėte ir pašalintumėte gedimus ankstyvoje stadijoje.
Alternatyvios Kintamų Paskirstymo Fazių Sistemos
Be Vanos, kiti automobilių gamintojai taip pat naudoja kintamų paskirstymo fazių sistemas:
- VVT-i (Variable Valve Timing - with intelligence): Sukurta Toyota. Sistema analizuoja variklio apsukas, automobilio greitį ir kelio nuolydį, parinkdama tinkamą vožtuvų atidarymo momentą.
- VarioCam: Sukurta Porsche. Ant dviejų paskirstymo velenų galų yra turbinos, kurios gali suktis viena kitos atžvilgiu.
