BMW E60 serijos automobiliai, gaminti nuo 2003 iki 2010 metų, pasižymi moderniu dizainu ir pažangiomis technologijomis. Viena iš svarbių šios serijos dalių yra šviesų blokas, atsakingas už saugų ir efektyvų apšvietimą. Šiame straipsnyje išsamiai aptarsime E60 šviesų bloko veikimą, galimus gedimus, jų priežastis, remonto būdus ir prevencines priemones, užtikrinančias ilgalaikį ir patikimą veikimą. Taip pat nagrinėsime įvairias kodavimo galimybes, kurios gali pagerinti automobilio funkcionalumą.
Šviesų Bloko Funkcijos ir Sudėtinės Dalys
BMW E60 šviesų blokas atlieka kelias esmines funkcijas: priekinių žibintų (trumpųjų, ilgųjų, gabaritinių), posūkių signalų, rūko žibintų ir galinių žibintų valdymą. Šviesų blokas ne tik įjungia ir išjungia šviesas, bet ir reguliuoja jų intensyvumą (pvz., dienos šviesos funkcija) bei atlieka diagnostikos funkcijas, informuodamas vairuotoją apie perdegusias lemputes ar kitus gedimus.
Šviesų bloką sudaro kelios pagrindinės dalys:
- Šviesų valdymo modulis (Light Control Module - LCM): Tai pagrindinis šviesų bloko "smegenys", atsakingas už visų šviesų funkcijų valdymą, diagnostiką ir komunikaciją su kitais automobilio elektronikos moduliais.

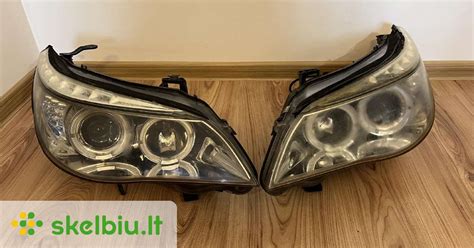

- Priekiniai žibintai: Dažniausiai E60 automobiliuose naudojami halogeniniai, ksenoniniai arba LED žibintai. Kiekvienas tipas turi savo privalumų ir trūkumų, kalbant apie šviesos intensyvumą, energijos suvartojimą ir ilgaamžiškumą. Ksenoniniai žibintai reikalauja aukštos įtampos, todėl turi atskirą maitinimo bloką (balastą).
- Galiniai žibintai: Dažniausiai naudojamos LED lemputės, pasižyminčios ilgaamžiškumu ir greitu įsijungimu.
- Lemputės: Skirtingos lemputės naudojamos skirtingoms funkcijoms (pvz., H7 trumpiesiems žibintams, P21W posūkių signalams). Svarbu naudoti tinkamo tipo ir galios lemputes, kad užtikrinti optimalų apšvietimą ir išvengti gedimų.
- Laidai ir jungtys: Užtikrina elektros srovės tiekimą į visas šviesas. Pažeisti laidai ar korozijos paveiktos jungtys gali sukelti įvairius gedimus.
Dažniausi BMW E60 Šviesų Bloko Gedimai
BMW E60 šviesų blokas, kaip ir bet kuris kitas elektroninis komponentas, laikui bėgant gali sugesti. Dažniausiai pasitaikantys gedimai:
- Perdegusios lemputės: Tai bene dažniausias gedimas. Perdegusios lemputės gali būti lengvai pakeistos, tačiau svarbu nustatyti priežastį, kodėl lemputė perdegė (pvz., per didelė įtampa, vibracija).
- LCM gedimai: LCM gali sugesti dėl įvairių priežasčių, tokių kaip įtampos šuoliai, korozija, mechaniniai pažeidimai. LCM gedimai gali pasireikšti įvairiais simptomais, tokiais kaip neteisingas šviesų veikimas, klaidos pranešimai prietaisų skydelyje, šviesų išjungimas.
- Ksenoninių žibintų balasto gedimai: Ksenoninių žibintų balastas atsakingas už aukštos įtampos generavimą, reikalingą ksenoninėms lemputėms įžiebti. Balasto gedimai gali pasireikšti žibinto nemirksėjimu, šviesos intensyvumo sumažėjimu arba visišku žibinto neveikimu.
- Laidų ir jungčių problemos: Pažeisti laidai (pvz., nutrūkę, izoliacijos pažeidimai) ir korozijos paveiktos jungtys gali sukelti įvairius gedimus, tokius kaip šviesų nemirksėjimas, šviesų neveikimas arba klaidingi pranešimai apie perdegusias lemputes.
- Žibintų rasojimas: Drėgmė, patekusi į žibintą, gali sukelti koroziją, trumpuosius jungimus ir sumažinti šviesos intensyvumą.
- Posūkių signalų gedimai: Dėl blogo kontakto arba pažeistos lemputės, posūkio signalai gali veikti netinkamai arba visai neveikti.
Gedimų Priežastys
Šviesų bloko gedimus gali sukelti įvairios priežastys:
- Amžius ir nusidėvėjimas: Laikui bėgant, visos šviesų bloko dalys dėvisi ir gali sugesti.
- Aplinkos veiksniai: Drėgmė, temperatūros svyravimai, vibracija ir kelio druska gali neigiamai paveikti šviesų bloko veikimą.
- Elektros problemos: Įtampos šuoliai, trumpieji jungimai ir netinkamas įžeminimas gali pažeisti šviesų bloko komponentus.
- Mechaniniai pažeidimai: Smūgiai, avarijos ir netinkamas remontas gali pažeisti šviesų bloką.
- Netinkamos lemputės: Naudojant netinkamo tipo ar galios lemputes, galima pažeisti LCM arba kitus šviesų bloko komponentus.
Šviesų Bloko Diagnostika ir Remontas
Norint nustatyti šviesų bloko gedimą, reikia atlikti diagnostiką. Diagnostikos procesą galima suskirstyti į kelis etapus:
- Vizualinė apžiūra: Patikrinkite, ar nėra akivaizdžių pažeidimų, tokių kaip įtrūkimai, korozija, pažeisti laidai.
- Lemputės patikrinimas: Patikrinkite, ar visos lemputės veikia. Perdegusias lemputes reikia pakeisti.
- Saugiklių patikrinimas: Patikrinkite, ar neperdegė saugikliai, atsakingi už šviesų bloką.
- Kompiuterinė diagnostika: Naudojant specialią diagnostikos įrangą, galima nuskaityti klaidas, susijusias su šviesų bloku. Klaidos kodai gali padėti nustatyti gedimo priežastį.
- Įtampos matavimas: Naudojant multimetrą, galima patikrinti įtampą įvairiose šviesų bloko dalyse.
Šviesų bloko remontas priklauso nuo gedimo pobūdžio. Kai kurie gedimai gali būti pašalinti savarankiškai, o kitiems reikalingas profesionalus remontas:
- Lemputės keitimas: Perdegusią lemputę galima pakeisti savarankiškai. Svarbu naudoti tinkamo tipo ir galios lemputę.
- Laidų ir jungčių remontas: Pažeistus laidus galima sujungti arba pakeisti naujais. Korozijos paveiktas jungtis reikia išvalyti arba pakeisti.
- Žibintų valymas: Rasojančius žibintus galima išvalyti ir sandarinti.
- LCM remontas: LCM remontas yra sudėtingas ir reikalauja specialių žinių ir įrangos. Dažniausiai LCM remontą atlieka profesionalūs elektronikos specialistai. Kartais LCM tenka pakeisti nauju arba naudotu.
- Ksenoninių žibintų balasto keitimas: Sugedusį balastą reikia pakeisti nauju.
Šviesų Bloko Priežiūra ir Kodavimo Galimybės
Norint užtikrinti ilgalaikį ir patikimą šviesų bloko veikimą, reikia laikytis šių priežiūros rekomendacijų:
- Reguliariai tikrinkite šviesas: Patikrinkite, ar visos šviesos veikia tinkamai.
- Naudokite kokybiškas lemputes: Venkite pigių, nekokybiškų lempučių, kurios gali greitai perdegti ir pažeisti šviesų bloką.
- Saugokite žibintus nuo drėgmės: Jei pastebėjote, kad žibintai rasoja, nedelsdami imkitės priemonių, kad pašalintumėte drėgmę.
- Venkite įtampos šuolių: Jei įmanoma, venkite automobilio užvedimo, kai įjungtos šviesos.
- Reguliariai valykite žibintus: Nuvalykite purvą ir nešvarumus nuo žibintų, kad užtikrintumėte optimalų apšvietimą.
BMW E60 siūlo daugybę kodavimo galimybių, kurios gali pagerinti šviesų bloko funkcionalumą ir kitas automobilio sistemas. Šios galimybės dažniausiai pasiekiamos naudojant specializuotą diagnostikos įrangą, tokią kaip NCS Expert.
CAS (Car Acces System) Kodavimo Parinktys
- SCHAERFEN / ENTSCHAERFEN: Užrakinimas ir atrakinimas tik su nuotolinio valdymo pulteliu arba su raktu ir nuotolinio valdymo pulteliu.
- VERRIEGELN_XKM/H_SENDER_1: Automatinis automobilio užsirakinimas viršijus tam tikrą greitį.
- 1ER_KEYOUT_AUTOVR: Durų užsirakinimo atrakinimas sustojus automobiliui.
- VERRIEGELUNGSSCHWELLE: Greičio slenkstis automobiliui užsirakinti priklausomai nuo greičio (pvz., 20 km/h).
- VER_AUT_X_MIN_SENDER_1: Automatinis užsirakinimas po 2 minučių, jei durys nebuvo atidarytos.
- ZV_SELEKTIV / SEL_ZV_SENDER_1: Centrinio užrakto pasirinktinis atrakinimas (tik vairuotojo duris pirmu paspaudimu arba visas duris dvigubu paspaudimu).
- FH_ABSCHALTKRITERIUM: Langų veikimas po degimo išjungimo (aktyvus - išjungtas, neaktyvus - veikia dar minutę).
- KOMFORTSCHLIESSUNG / KOMFORTOEFFNUNG: Komfortiškas langų, stoglangio ar kabrioleto stogo uždarymas/atidarymas (su raktu arba nuotolinio valdymo pulteliu).
HKL (Rear Lift Lid) Kodavimo Parinktys
- FUNKTION_TOEHKI: Bagažinės uždarymas kojos jungikliu.
- FUNKTION_FBD_SCHLIESSEN_2: Bagažinės uždarymas vienu paspaudimu ant rakto.
- KOMFORT_SCHLIESSEN_HKL: Komfortiškas bagažinės uždarymas (laikant nuspaudus užrakinimo mygtuką).
- KOMFORT_OEFFNEN_HKL: Komfortiškas bagažinės atidarymas.
IHKA (Automatic Climate Control) Kodavimo Parinktys
- UMLUFT_MEMORY: Oro recirkuliacijos nustatymų įsiminimas po išjungimo.
- LDA_B_KLIMABEREITSCHAFT: Variklio sūkių didinimas, kai įjungtas oro kondicionierius.
- KLIMABETR_BEI_ZUEND_EIN_1: Oro kondicionieriaus veikimas, kai įjungtas degimas.

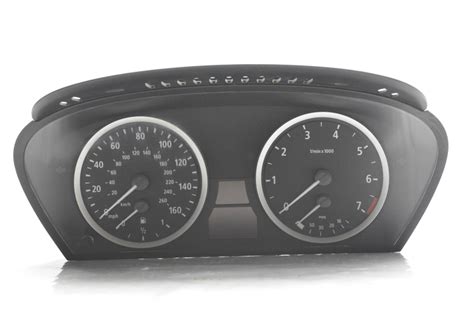

KOMBI (Instrument Cluster) Kodavimo Parinktys
- BC_V_KORREKTUR: Borto kompiuterio (OBC) greičio korekcija (rodomas greitis arba tikrasis greitis).
- CC_GURTWARNUNG: Saugos diržų įspėjimo funkcija (neaktyvus arba su garsiniu signalu).
- CC_ZUENDSCHLUESSEL: Uždegimo rakto įspėjimo funkcija.
- CC_TEMPERATURWARNUNG: Temperatūros įspėjimo funkcija.
- WARNUNG_GESCHW_LIMIT: Greičio ribos įspėjimas (neaktyvus arba 120 km/h).
- TANK_SCHWELLE_RESERVE: Kuro bako rezervo slenkstis (8, 10 arba 12 litrų).
MMIGT (Multimedia/Idrive) Kodavimo Parinktys
- FAHRZEUGTYP_MMI: Transporto priemonės tipo pasirinkimas MMI modulyje (pvz., Europai, JAV).
- WAEHLBARE_SPRACHE_1: Kalbos pasirinkimas (galima nustatyti iki 6 kalbų).
- SPRACHE_1: Kalbos nustatymas (galima nustatyti iki 4 raktams).
- RDC_VERBAUT: Padangų slėgio kontrolės sistemos (RDC) įdiegimas.
- OELSTAND: Variklio alyvos lygio rodymas.
- LETZT_VERW_SCHLUESSEL: Paskutinio naudoto rakto patikrinimas.
Toliau pateikiamos papildomos kodavimo parinktys, ypač naudingos modifikuojant automobilį:
Modulių ir sistemų kodavimas:
- ASK_LAUFWERK, AMFMTUNER, CD_WECHSLER, MULTIMEDIA_CHANGER, VIDEOMODUL, TV_VIDEO_ABSCHALTUNG, TOP_HIFI, SITZHEIZUNG, NAVIGATION_VERBAUT, TEL_BLUETOOTH, TEL_US_BUSINESS, TEL_US_PROFESSIONAL: Šios parinktys leidžia konfigūruoti garso ir vaizdo sistemas, navigaciją, telefono modulius ir kitas funkcijas.
TMBT/TMFT (Doors modules) Kodavimo Parinktys:
- FH_BEIFAHRERTUER_TIPP_AUF / FH_BEIFAHRERTUER_TIPP_ZU: Vienu palietimu atidaromi/uždaromi keleivio pusės langai.
- BEIKLAPPEN_B_KOMFORTSCHL: Veidrodėlių komfortiškas sulankstymas (reikia koduoti abu modulius).
- SPIEGELMEMORY: Veidrodėlių atminties funkcija.
Papildomos kodavimo funkcijos:
- CASCOUSTIC: Akustinis automobilio užsirakinimo/atrakinimo patvirtinimas (reikia DWA modulio).
- SMS: SMS žinučių rodymas iDrive (reikia SA638 telefono modulio).
- NOTEPAD: Užrašų knygelės funkcija iDrive meniu.
- VA_AIRVENT_SHORTCUT, VA_SEATCLIMA_SHORTCUT, VA_SEATHEAT_SLIDER, VA_SEATVENTILATION, SITZHEIZUNG_APP_9: Klimato ir sėdynių šildymo spartieji klavišai iDrive.
- RVC: Galinio vaizdo kameros prijungimas per LVDS.
- RAIN_LIGHT_SENSOR: Lietaus ir šviesos sensorių jautrumo reguliavimas per iDrive.
- VA_WELCOMELIGHT / MASKWELCOMELIGHT / LMADEF_WELCOMELIGHT_CKM: "Sveikinimo" šviesų funkcija (veikia su LM2 moduliais ir naujesniais).
- 5_FACH_TIPPBLINKEN: Penki trumpi posūkių signalo "mirktelėjimai".
- SPEEDLOCK_FREISCHALTMENU: Vaizdo funkcijos atrakinimas.
- DAYDRIVING_LIGHT: Dienos važiavimo žibintų įjungimas/išjungimas.
- AKT_AUTO_SITZE_FRONT, AKT_AUTO_LENKRADHEIZUNG: Automatinis sėdynių ir vairo šildymas šaltu oru.
- SPURWECHSEL_ASSISTENT: "Lane Change Assist" funkcijos aktyvavimas.
- LIC_LCI_COLOR_LIBRARY_DATA, LIC_LCI_COLOR_PROFILES_DATA: Vidaus apšvietimo spalvų keitimas.
- Comfort Plus režimo kodavimas: Papildomo komforto režimo aktyvavimas.
- PTF lemputės: PTF žibintai veikia mirksinčiu režimu.
- ISP_HECKSCHEIBE: Veidrodėlio pritemdymo jutiklio jautrumas.
- RCI_LOGO_SELECT: Bagažinės durelių funkcija.
- HKL_ROCKERSWITCHPOS2_LONGPRESS_CLOSE, HKL_ROCKERSWCHPOS2_DELAY_CLOSE, HKL_REMOTECONTROLLIFTGATEBUTTON_LONGPRESS_CLOSE: Bagažinės uždarymo be uždelsimo funkcijos kodavimas.
- ICM: Greičio palaikymo funkcijos ribos keitimas.
- KALTUEBERWACHUNG...: Įvairių lempučių gedimų stebėjimo funkcijų valdymas.
- ANTI_DROEHN_STELLUNG, ABKLAPPSTELLUNG, ABSCHALT_KL50, ABSCHALTKRITERIUM, ACC_FLAG: Įvairios funkcijų valdymo parinktys.
- AIRBAG...: Oro pagalvių funkcijų valdymas.
- AKUSTIK...: Garsiniai įspėjimai apie įvairius gedimus ar būsenas.
- ALARM_AKUSTISCH_LANG, ALARM_OPT_...: Signalizacijos garso ir mirksėjimo parinktys.
- ALC: Adaptyviųjų priekinių žibintų valdymas.
- ANKUNFTSZEIT_VON_NAVI: Atvykimo laiko apskaičiavimas naudojant navigaciją.
- ANHAENGERKUPPLUNG: Galinių parkavimo jutiklių išjungimas su priekaba.
- ANZEIGE_EML, ANZEIGE_ANKUNFTSZEIT, ANZEIGE_UHR_IM_DISPLAY: Įvairių informacinių ekranų valdymas.
- ASC: Automatinės stabilumo kontrolės nustatymai.
- ATEMP_WARNUNG_KALTLAND, AUFHEIZAUTOMATIK, AUSSENTEMP_WARN_AKUSTIK, AUSSENTEMP_WARNUNG_GONG: Temperatūros įspėjimų nustatymai.
- AUT_SPIEGELVERSTELLUNG, AUTO_LWR_ENABLE: Automatinis veidrodėlių ir žibintų aukščio reguliavimas.
- AUTOMATISCHER_NOTRUF: Automatinis avarinis iškvietimas.
- AUTOM_FAHRL_STEUERG: Automatinis priekinių žibintų valdymas.
- AL_ALS_DRL: Artimosios šviesos kaip dienos šviesos.
- AUT_SITZVERSTELLUNG: Automatinis sėdynių reguliavimas.
- AUTO_ZV_DISABLE: Automatinio centrinio užrakto išjungimas.
- BC_KL_R, BC_CODE_AKTIV, BC_DIGITAL_V, BC_V_KORREKTUR: Borto kompiuterio ir salono apšvietimo nustatymai.
- BEIKLAPPEN_B_KOMFORTSCHL: Veidrodėlių komfortiškas sulankstymas.
- BELUEFTUNGSKLAPPE_OEFF_1: Vėdinimo angos atidarymas šildymo metu.
- BF_UEBERWACHUNG: Keleivių stebėjimas.
- BI_XENON: Biksenoninių žibintų instaliacijos parinktis.
- BL_ALS_SL_DIMMEN: Stabdžių žibintas kaip gabaritinis žibintas, kai jis sugedęs.
BMW E60 žibintų restauravimas, bamperių remontas, PDR ir dar daugiau!
Atliekant šiuos kodavimo pakeitimus, svarbu turėti tinkamą įrangą ir žinias, kad išvengtumėte galimų klaidų ir užtikrintumėte sklandų automobilio veikimą.
