Šaltais rytais ir žiemos naktimis jūsų dyzelinio variklio patikimumas labai priklauso nuo jo pakaitinimo žvakių sistemos veikimo.

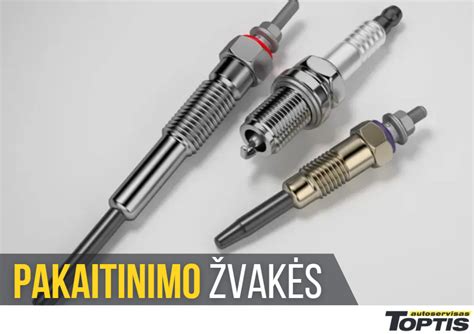

Pakaitinimo žvakės yra variklio įsiurbimo sistemoje esanti dalis, kurios paskirtis sušildyti patenkantį kurą ir palengvinti oro-degalų mišinio užsidegimą.
Visgi, kaip ir kiekviena automobilio dalis, pakaitinimo žvakės dėvisi ir susiduria su gedimais.
Sunkiai užsivedantis variklis yra bene pagrindinis indikatorius, pranešantis apie pakaitinimo žvakių gedimus.
Kokybiškai veikiančios pakaitinimo žvakės yra gyvybiškai svarbi variklio darbo dalis.
Išvydote iš automobilio sklindant juodus dūmus? Priežasčių čia gali būti pačių įvairiausių - galbūt užsiteršė oro filtras, užsikimšo kuro purkštai, sugedo turbina ar kuro siurblys. Tiesa, juodi dūmai gali pranešti ir apie kaitinimo žvakių gedimus.
Kiekvieną kartą užkūrus automobilį lemputė, vaizduojanti geltoną spiralę, įsižiebia ir dega tol, kol įkaista pakaitinimo žvakės. Jei įkaitus žvakėms ši lemputė neužgęsta, vadinasi bent viena iš pakaitinimo žvakių yra sugedusi.
Jei prietaisų skydelyje esanti lemputė pradeda mirksėti, vadinasi, turite problemų su EGR ar variklio valdymo bloku.
Pakaitinimo žvakių relės vaidmuo
Pakaitinimo žvakių relė yra gyvybiškai svarbi šios sistemos dalis, kuri atlieka lemiamą vaidmenį tiekiant energiją pakaitinimo žvakėms, kad variklis užsivestų sklandžiai ir šaltu oru.
Pakaitinimo žvakių relė yra esminė dyzelinio variklio dalis, kuri rūpinasi variklio užvedimu žemoje temperatūroje.
Pagrindinė šios rėlės funkcija yra užtikrinti efektyvų pakaitinimo žvakių pašildymą prieš variklio užvedimą šaltu oru.
Pagrindinė šios rėlės funkcija yra užtikrinti efektyvų pakaitinimo žvakių pašildymą prieš variklio užvedimą šaltu oru.
Pakaitinimo žvakių rėlės veikimo principas:
- Aktyvacija: kai pasukate automobilio raktelį į degimo padėtį, rėlė įjungiama.
- Energijos tiekimas: aktyvavus rėlę, ji lygiagrečiai sujungia pakaitinimo žvakes.
- Pakaitinimo žvakių šildymas: elektros srovė teka per pakaitinimo žvakes, kurios iš esmės yra maži kaitinimo elementai, esantys variklio degimo kameroje.
- Šildymo laikas: rėlė palaiko pakaitinimo žvakių maitinimą tam tikrą laikotarpį, paprastai apie 5-15 sekundžių, priklausomai nuo variklio ir aplinkos temperatūros.
- Variklio užvedimas: kai pakaitinimo žvakės pakankamai įkaista, variklį galima vesti.
Sugedusios pakaitinimo žvakės rėlės simptomai dažnai yra sunkus užvedimas, ypač šaltu oru, dėl kurio užsitęsia starterio sukimas. Taip pat galite pastebėti per daug baltų arba juodų dūmų, įspėjančių apie nesudegusį kurą vedimo metu.
Pakaitinimo žvakių relės ir saugiklių vietos
Pakaitinimo žvakių relė paprastai yra įmontuota variklio skyriuje, netoli cilindro galvutės.
Rėlė dažniausiai yra šalia pačių pakaitinimo žvakių, šalia automobilio akumuliatoriaus arba starterio.
Vis dėlto, kai kuriuose modeliuose rėlė gali būti ir bendroje rėlių/saugiklių dėžutėje, kuri įprastai yra po priekiniu stiklu arba variklio skyriaus kampė. Galiausiai, konkreti vieta gali labai skirtis priklausomai nuo transporto priemonės markės ir modelio.
„Renault Espace“ dažnai vadinamas pirmuoju pasaulyje masinės gamybos minivenu. Amerikoje „Chrysler Dodge Caravan“ masinė gamyba pradėta keliais mėnesiais anksčiau, tačiau jis turėjo pusiau bako, o ne vieno tūrio išdėstymą.

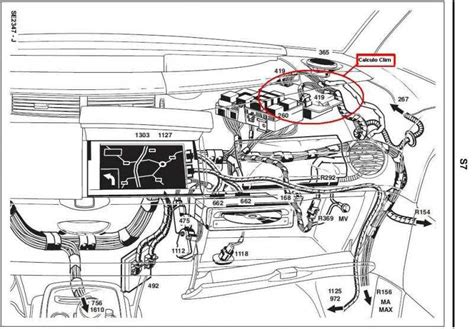

Yra trys saugiklių blokai:
- Pagrindinis saugiklių blokas (1) ir kitas (2) po juo vairuotojo pusėje, prietaisų skydelio viršuje.
- Keleivio pusėje yra trečias blokas (3) už daiktadėžės.
Štai išsamus saugiklių ir relių aprašymas „Renault Espace 4“:
Saugiklių blokas Nr. 1 (po vairuotojo pusės prietaisų skydeliu)
| Nr. | Saugiklio priskyrimas | Amperai |
|---|---|---|
| F1. | Tuščia | |
| F2. | Stovėjimo stabdžio jutiklis, uždegimo skaitytuvas, daugiafunkcis valdymo blokas, starterio jungiklis | 10 A |
| F3. | Priekinių žibintų diapazono reguliatorius, priekinių žibintų diapazono reguliatoriaus valdymo blokas (ksenoniniai žibintai), priekinio stiklo apiplovimo purkštuko šildytuvas, prietaisų skydelis, kalbos sintezatorius | 10 A |
| F4. | Apsaugos nuo vagystės įtaisas, automatinė pavarų dėžė (ATC), centrinis užraktas, šildymas / oro kondicionierius, lietaus jutiklis, salono temperatūros jutiklio ventiliatorius, salono galinio vaizdo veidrodėlis, parkavimo sistema, galinio vaizdo žibintai, apšviesti jungikliai, priekinio stiklo valytuvų variklis | 20 A |
| F5. | Salono lemputės | 15 A |
| F6. | Oro kondicionierius, automatinė pavarų dėžė (ATC), durų užraktai, pastovaus greičio palaikymo sistema, diagnostikos jungtis (DLC), elektriniai veidrodėliai, elektra valdomi langai, šviesų jungiklis, stabdžių žibintai, priekinio stiklo valytuvų / apiplovimo variklis | 20 A |
| F7. | Priekinių žibintų diapazono valdymo blokas (ksenoniniai žibintai), priekinių žibintų diapazono valdymas, prietaisų skydelis, kairieji artimieji žibintai | 15 A |
| F8. | Dešinės pusės žibintai | 7,5 A |
| F9. | Posūkio signalai / avarinis žibintas | 15 A |
| F10. | Garso sistema, elektrinės sėdynės, elektra valdomi langai, prietaisų skydelis, navigacijos sistema, telematika | 10 A |
| F11. | Oro kondicionierius, rūko žibintai, prietaisų skydelis, balso sintezatorius | 30 A |
| F12. | SRS sistema | 5 A |
| F13. | Stabdžių antiblokavimo sistema (ABS) | 5 A |
| F14. | Signalas | 15 A |
| F15. | Vairuotojo durų valdymo blokas, elektra valdomi išoriniai veidrodėliai, elektra valdomi langai | 30 A |
| F16. | Keleivio durų valdymo blokas, elektra valdomi langai | 30 A |
| F17. | Galiniai rūko žibintai | 10 A |
| F18. | Šildomi išoriniai veidrodėliai | 10 A |
| F19. | Dešinės pusės artimųjų šviesų žibintas | 15 A |
| F20. | Garso sistema su CD keitikliu, „Renault Espace 4“ cigarečių žiebtuvėliu , prietaisų skydelio ventiliacijos angos apšvietimu, bagažo skyriaus apšvietimu, prietaisų skydelio apšvietimo reguliatoriumi, salono apšvietimu, priekiniu kairiuoju šoniniu gabarito žibintu, numerio ženklo apšvietimu, navigacijos sistema, jungiklių apšvietimu | 7,5 A |
| F21. | Galinio lango apliejiklis, tolimosios šviesos | 30 A |
| F22. | Centrinis užraktas | 30 A |
| F23. | Maitinimo jungtis papildomai įrangai | 15 A |
| F24. | Priedų lizdas (gale), cigarečių žiebtuvėlis | 15 A |
Saugiklių blokas Nr. 2 (po 1 saugiklių dėžute prietaisų skydelyje)
| Nr. | Aprašymas | Amperai |
|---|---|---|
| F26. | Priekabos elektros jungtis | 30 A |
| F27. | Stoglangis | 30 A |
| F28. | Akumuliatoriaus srovės valdymo relė (kai kuriuose modeliuose) | 15 A |
| F29. | Galinis kairysis elektra valdomas langas | 30 A |
| F30. | Vairo padėties jutiklis | 5 A |
| F31. | Stoglangio vožtuvas | 30 A |
| F32. | Išleidimas | |
| F33. | Tuščia | |
| F34. | Vairuotojo elektrinė sėdynė | 15 A |
| F35. | Priekinės sėdynės šildymas | 20 A |
| F36. | Vairuotojo elektrinė sėdynė | 20 A |
| F37. | Keleivio sėdynės elektrinė pavara | 20 A |
Saugiklių blokas Nr. 3 (už daiktadėžės, keleivio pusėje)
| Nr. | Aprašymas | Amperai |
|---|---|---|
| 1. | Oro kondicionieriaus relė | |
| 2. | Vairuotojo sėdynės elektrinės pavaros relė | |
| 3. | Priekinių žibintų plovimo siurblio relė | |
| 4. | Stabdžių žibintų relė | |
| 5. | Dienos žibintų relė | |
| 6. | Tuščia | |
| 7. | Tuščia | |
| 8. | Tuščia |
Relės (1 tipas)
| Nr. | Relės priskyrimas |
|---|---|
| R1. | Pagalbinio šildytuvo relė |
| R2. | Elektrinis vandens siurblys |
| R3. | Oro kondicionieriaus ventiliatoriaus relė |
| R4. | Tuščia |
| R5. | Tuščia |
| R6. | Kuro siurblys |
| R7. | Šildytuvo relė (išmetamųjų dujų ventiliacijos sistema) |
| R8. | Įpurškimo blokavimas |
| R9. | Stūmoklinio kompresoriaus relė |
| R10. | Oro kondicionieriaus ventiliatoriaus relė |
| R11. | Tuščia |
Relės (2 tipas)
| Nr. | Relės priskyrimas |
|---|---|
| R1. | Aušinimo skysčio šildytuvo relė |
| R2. | Aušinimo ventiliatoriaus relė (be oro kondicionieriaus, -01/03) |
| R3. | Stabdžių stiprintuvo vakuuminis siurblys (F4 Rt) |
| R4. | Stabdžių stiprintuvo vakuuminis siurblys |
| R5. | Aušinimo skysčio šildytuvo relė 3 - (-01/03, jei yra) |
| R6. | Kuro siurblio relė |
| R7. | Karterio ventiliacijos šildytuvo relė (F4 Rt) |
| R8. | Variklio valdymo relė |
| R9. | Aušinimo ventiliatoriaus relė 1 - (su oro kondicionieriumi, -01/03) |
| R10. | Radiatoriaus ventiliatoriaus relė 2 |
| R11. | Tuščia |
Pakaitinimo žvakių rėlės patikra
Pakaitinimo žvakių rėlės patikrinimas nėra sudėtingas.
Pradėkite nuo vizualios patikros - pažiūrėkite ar nėra laisvų jungčių, korozijos ar pažeistų laidų.
Tada, naudodami multimetrą, pamatuokite įtampą rėlės gnybtuose uždegimo fazės metu. Įtampa turėtų atitikti akumuliatoriaus įtampą (paprastai ape 12 V).
Papildomai išmatuokite rėlės ritės varžą - ji turi atitikti gamintojo specifikacijas.
Не спеши менять свечи и реле накала пока не посмотришь это видео
Pakaitinimo žvakių keitimas
Kaip dažnai reikia keisti pakaitinimo žvakes įprastai nurodo automobilio gamintojas.
Jei patikros metu buvo aptikta, jog pakaitinimo žvakės susidėvėjo arba sugedo, nerekomenduojame žvakių keisti patiems.
Pakaitinimo žvakių keitimui reikalinga speciali įranga.
