Programinis-aparatinis kompleksas Universal Can Diagnostic system (UCDS) yra pažangus diagnostinis skeneris, sukurtas standartinės spausdintinės plokštės pagrindu su šiuolaikiniais didelės spartos elektroniniais komponentais. Adapteris, pagamintas Sankt Peterburge, Rusijos Federacijoje, yra kompaktiškame plastikiniame korpuse su USB jungtimi kompiuteriui ir OBD II jungtimi automobiliui. Vizualiai stebėti adapterio veikimą padeda kontrolinės lemputės, rodančios jo būseną, maitinimo įtampą ir vykdomus procesus.
Viena iš svarbių adapterio savybių - vidinės programinės įrangos (firmware) atnaujinimo galimybė. Naujausią versiją galima gauti oficialiame UCDS forume. Adapterio licencijos skirstomos į du tipus: Bazinė ir PRO. Pilna licencija suteikia neribotą prieigą prie tokių programinės įrangos skyrių kaip VBF Loader, Update Wizard ir Direct Config.
VBF Loader - tai UCDS projekto skyrius, leidžiantis savarankiškai į Ford automobilių modulius krauti VBF formato failus.
Update Wizard - skyrius, leidžiantis atnaujinti įvairių Ford automobilių modulių programinę įrangą pagal IDS duomenų bazes, jei atnaujinimo failai yra prieinami serveriuose. Svarbu atkreipti dėmesį, kad ne visus modulius galima atnaujinti šiuo būdu, dėl saugumo politikos ar alternatyvių atnaujinimo metodų.
Direct Config - skyrius, skirtas tiesiogiai konfigūruoti įvairius Ford automobilių modulius. Išskirtinė šio skyriaus savybė yra galimybė konfigūruoti Ford Mondeo 5 automobilius, kas yra įmanoma tik per šį modulį.
Kreditavimo sistema
UCDS projekte veikia 4 lygių kreditų sistema, skirta įvairioms komercinėms operacijoms:
- 1 lygio kreditai: Dažniausiai naudojami ridos sumažinimui, variklio galios didinimui (pvz., Ford Focus 3 150HP -> 163HP), Sony magnetolų (su rausvu pašvietimu) rusifikavimui, Ford Focus 2 (2008 m. ir vėlesnių) veidrodžių užsilenkimo užrakinus automobilį funkcijos programavimui ir kitoms papildomoms operacijoms.
- 2 lygio kreditai: Naudojami personalizuotai Motral gamybos Converse+ prietaisų skydeliams (skirtiems Ford Mondeo 4/S-Max/Galaxy) programuoti, įskaitant parktroniko vaizdavimą ir kitos gamintojo nenumatytos informacijos atvaizdavimą.
- 3 lygio kreditai: Skirti TIK Ford automobilių programinės įrangos TUNED programavimui.
- 4 lygio kreditai: Skirti TIK Ford Motorsoft pagamintos programinės įrangos TUNED programavimui.
Pagrindinės UCDS programinės įrangos galimybės
Aparatinis-programinis kompleksas UCDS suteikia naudotojui plačias diagnostikos ir programavimo galimybes:
- Diagnostika daugumos automobilio komponentų ir mazgų, sujungtų su centriniu elektriniu moduliu (GEM, BCMii) per CAN sąsają.
- Gauti išsamią informaciją apie automobilyje įdiegtus modulius ir komponentus, įskaitant jų katalogo numerius, kalibravimo versijas ir serijos numerius.
- Atlikti pakeitimus centrinėje automobilio konfigūracijoje arba keisti atskirų modulių ir komponentų konfigūraciją.
- Atnaujinti atskirų automobilių modulių ir komponentų kalibracijas, įskaitant variklį (chip tuning).
- Rusifikuoti gamintojo įdiegtus Sony audio modulius.
- Keisti durų modulių programinę įrangą, siekiant aktyvuoti automatinio veidrodžių užsilenkimo užrakinus automobilį funkciją.
- Atlikti kitas paslaugas, kurių sąrašas nuolat plečiamas.
Programinę įrangą sudaro nuoseklieji USB-serial jungties tvarkyklės (rekomenduojamos FTDI), būtinos korektiškam kompiuterio ir automobilio duomenų sąsajų sujungimui. Pagrindinis UCDS programinės sąsajos langas leidžia pasirinkti darbo režimą: automobilio tipą arba servisinį režimą adapterio programinei įrangai atnaujinti, audio modulių atnaujinimą, programinės įrangos pasirinkimą ir kitų serviso funkcijų vykdymą.
UCDS šiuo metu veikia su šiomis platformomis: Focus II (2004-2011), Focus III (2011, 2015), Kuga I, Kuga II, C-MAX, S-MAX, MONDEO IV, Mondeo 2015, Galaxy, Transit, Fiesta (2008, 2015). Palaikomų automobilių sąrašas nuolat plečiamas.
Papildomos galimybės ir funkcijos
UCDS palaiko J2534 (Pass-Thru) protokolą, leidžiantį naudoti išorines programas, tokias kaip Ford ETIS Java Online, PCMFlash, FORScan ir kitas.
Tarp kitų svarbių funkcijų yra:
- Ford Sony magnetolų ir Convers+ prietaisų skydelių rusifikavimas.
- Modifikuotos programinės įrangos diegimas Motral gamybos Converse prietaisų skydeliams.
- Ridos nunulinimas ir nustatymai prietaisų skydeliuose Ford Focus 2, Ford Mondeo 4/S-Max/Galaxy, Ford Focus 3/Kuga ir kituose.
- Automatinio veidrodžių užsilenkimo užrakinus automobilį funkcijos pridėjimas Ford Focus 2 (2008 m. ir vėlesniems), Ford Kuga, C-Max.
- Centrinės konfigūracijos nuskaitymas/konfigūravimas ir rezervinių kopijų išsaugojimas automobiliams Ford Mondeo 4/S-Max/Galaxy, Ford Focus 3/Kuga 2/Fiesta/EcoSport.
- Variklio galios didinimas: Ford Mondeo 4/S-Max/Galaxy EcoBoost (200HP -> 240HP), Ford Focus 3 (85HP -> 105HP, 150HP -> 163HP).
- Ford Focus 3 prietaisų skydo Level 1 atnaujinimas iki Trend (su borto kompiuteriu).
- Specialios procedūros: variklio adaptacijų atstatymas, modulių inicializacija, PCM, VID blokų nuskaitymas/keitimai.
- Tiesioginis automobilių modulių konfigūracijos redagavimas.
- Serviso procedūrų atlikimas.
- Klaidų apklausa, iššifravimas ir ištrynimas visuose Ford modeliuose (Kuga, Focus 2, Focus 3, Mondeo 4, Mondeo 5, Ecosport, Fiesta, Kuga 2 ir kt.).

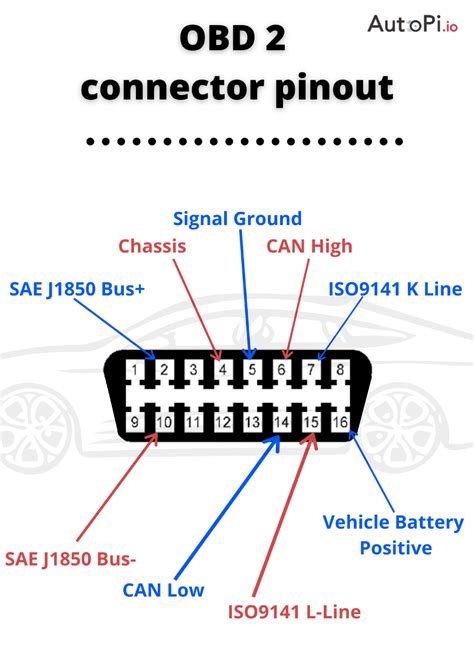

OBD II jungtis užtikrina ryšį tarp ECU ir diagnostikos adapterio per 16 kontaktų jungtį, kuri dažniausiai buvo montuojama automobiliuose nuo 1996 m. Tačiau, be OBD, egzistuoja ir kitos jungtys, tokios kaip ALDL, GM. OBD II adapteris leidžia prijungti automobilio skaitytuvą kompiuterinei diagnostikai net ir pasenusiose jungties versijose. Nestandartinės OBD jungtys dažniausiai randamos automobiliuose, pagamintuose iki 1994 m. JAV. GM 12 kontaktų jungtis naudojama automobiliams su Bosch valdymo blokais, o senesniuose Toyota automobiliuose gali būti naudojami specialūs Toyota adapteriai.
