Garo turbina (pranc. turbine, iš lot. turbo 'sūkurys') - energijos rūšies keitimo įtaisas, variklis, vandens garų termo-mechaninę plėtimosi energiją verčiantis į mechaninę − sukimo momentą.
Šiluminėse elektrinėse garo turbinos sujungiamos su elektros generatoriumi.
Yra ir dujų turbinų, kuriose vietoje vandens garų išnaudojama dujų degimo reakcijos sukuriama termo-mechaninė energija.
Šiuo metu garo ir dujų turbinos yra pagrindiniai energetiniai varikliai.
Šiluminėse ir atominėse elektrinėse turbinų sukami elektros generatoriai pagamina apie 80-85 % bendro gaminamos elektros energijos kiekio.
Garo ir dujų turbininiai įrenginiai pasižymi dideliu manevringumu, kas įgalina patenkinti maksimalų elektros poreikį.
Turbinos plačiai naudojamos ne tiktai energetikoje, bet ir transporte: aviacijoje, povandeniniuose ir antvandeniniuose laivuose.
Turbina - tai variklis, kuriame potencinė garo arba dujų energija paverčiama kinetine garo (dujų) srauto energija, o kinetinė garo (dujų) srauto energija paverčiama į mechaninę turbinos veleno sukimosi energiją.
Garo turbinų galia dažniausiai svyruoja tarp 0,5−500 MW, galingiausia pastatyta − 1200 MW.
Garo turbinų galia siekia 1700 MW ir daugiau, dujų turbinų galia būna 340 MW ir didesnė.
Istorinė apžvalga
Garo turbinų, kaip ir kitų garo variklių, pirmtaku galima laikyti maždaug 100 metų prieš Kristų Egipto mokslininko Hero iš Aleksandrijos pagamintą „reaktyvinį variklį“.
Vandeniui verdant katile susidaręs garas dviem atraminiais vamzdžiais patekdavo į tuščiavidurę sferą ir iš jos ištekėdavo dviem lenktais vamzdeliais į aplinką. Ištekančio garo reaktyvinė jėga priversdavo sferą suktis. Hero buvo numatęs panaudoti savąjį variklį šventyklos durims atidarinėti.

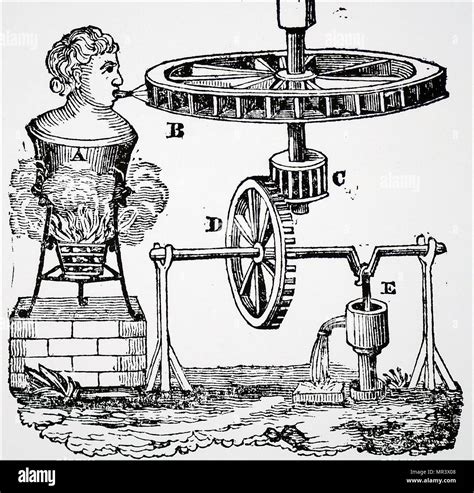

Gerokai vėliau, 1629 metais, italų inžinierius Dž. Brankas (Giovanni Branca) buvo, ko gero, pirmasis, išradęs aktyviąją garo turbiną, kuri sėkmingai suko jo malūną.
Branko turbinos darbo ratą suko iš indo su verdančiu vandeniu siaurėjančiu vamzdžiu ištekantis garas. Sukamasis judesys krumpliaračių sistema buvo perduodamas malūno įrangai.
Pirmoji dujų turbina atsirado 1791 metais, anglui Dž. Barberiui (John Barber) užpatentavus dujų turbinos ciklą ir konstrukciją.
Barberio dujų turbinos įrenginys susidėjo iš kompresoriaus, degimo kameros ir pačios turbinos.

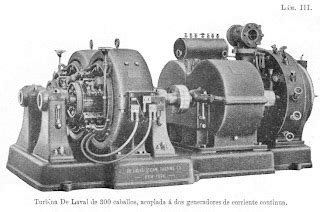

Pirmąją pramoninę garo turbiną 1883 metais (kitais duomenimis - 1889 metais) įrengė švedų inžinierius G. Lavalis (Gustav Laval).
Lavalio turbina - ašinė, vienpakopė, aktyvioji (impulsinė). Labai dideli sūkiai ( 500 aps/s), nedidelė galia (< 500 kW).
1884 metais anglų inžinierius Č. Parsonsas (Charles Parsons) pasiūlė daugiapakopės reaktyviosios turbinos su slėgio pakopomis idėją.
1896 metais prancūzas A. Rato (Auguste Rateau) išrado daugiapakopę aktyviąją turbiną, kuri turėjo tris aktyviąsias slėgio pakopas.
Tais pačiais (1896) metais amerikietis Č. Kertis (Charles Curtis) užpatentavo pirmąją daugiapakopę garo turbiną su greičio pakopomis.
Pirmąją dujų turbiną, kurią galima laikyti šiuolaikine, suprojektavo F. Štolcas (Franz Stolze) 1872 metais.

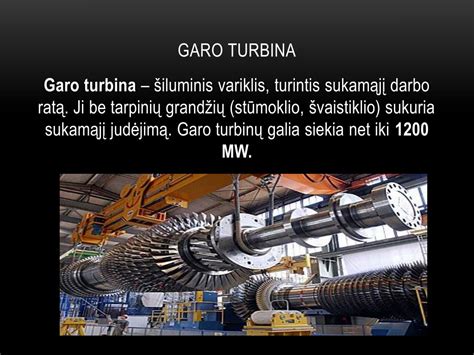

Šiuolaikinės galingos turbinos gaminamos ne tiktai daugiapakopės, bet ir kelių skirtingo slėgio cilindrų.
Garo jėgainės ciklas
Garo jėgainės paprastai dirba Renkino ciklu.
Šis ciklas sudarytas iš dviejų izobarų, adiabatės ir izochoros.

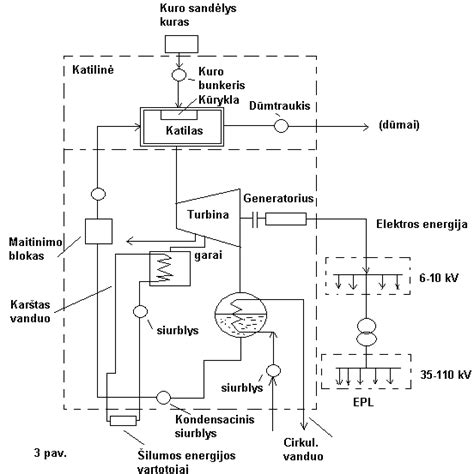

Principinė garo jėgainės schema:
Taškas 1 vaizduoja garo būklę prieš garo turbiną (p1, t1, h1). Procesas 1-2 garo išsiplėtimo turbinoje procesas. Izoterminis-izobarinis garo kondensacijos procesas vaizduojamas 2-2′ tiese. Kondensato perpumpavimo į garo katilą procesas vaizduojamas 2′-3. Kadangi vanduo praktiškai nespūdus, tai procesas 2′-3 yra izochorinis. 3-4 - garo katile vykstantis izobarinis vandens pašildymas iki virimo temperatūros. 4-5 - izobarinis-izoterminis vandens garinimo procesas katile. 5-1 - izobarinis garo perkaitinimo procesas garo perkaitintuve.
Renkino ciklo terminis naudingumo koeficientas:
ηt ≡ q1 − q2 / q1
Teikiama šiluma vaizduojama izobara 3-4-5-1 (plotas 1-2-8-7-2′3-4-5-1), todėl:
q1 = h1 − h3;
čia h1 - perkaitintojo garo entalpija, kJ/kg; h3 - kondensato entalpija po siurblio, kJ/kg.
Šiluma šalinama 2-2′ procese ir vaizduojama plotu 2-2′-7-8-2. Šalinama šiluma:
q2 = h2 − h′2;
čia h2 - garo entalpija prieš kondensatorių, kJ/kg; h′2 - kondensato entalpija po kondensatoriaus, kJ/kg.
Turbinų veikimo principai
