Grindinio šildymo sistema yra vienas efektyviausių ir komfortiškiausių šildymo būdų. Jos veikimo principas grindžiamas tolygiu šilumos paskirstymu per grindų paviršių, sukuriant malonų mikroklimatą patalpose. Šiuolaikinėse šildymo sistemose kolektorius tampa neatsiejama komforto ir ekonomiško šildymo dalimi.
Pagrindinė kolektoriaus užduotis yra tolygiai paskirstyti vandenį per vamzdžius, užtikrinant vienodą visų šildymo kontūrų įšilimą. Tai padeda išvengti situacijų, kai vienos patalpos yra peršildomos, o kitos - per šaltos.
Kolektorius yra centrinė grindinio šildymo sistemos dalis, prie kurios prijungiami visi vamzdžių kontūrai. Jis leidžia tiksliai reguliuoti šilumos paskirstymą pagal patalpos dydį, paskirtį ar net gyventojų poreikius. Tai ypač svarbu didesniuose namuose, kuriuose yra kelios zonos - svetainė, miegamieji, vonios kambariai ar virtuvė.

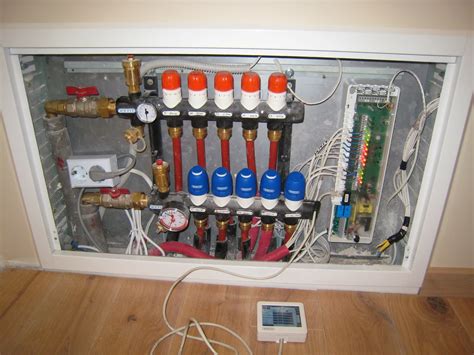

Grindinio šildymo kolektorius dažniausiai montuojamas specialioje dėžėje, patogioje vietoje, kad būtų lengva prieiti prie vožtuvų, termometrų ir srauto reguliatorių. Kiekvienas kolektorius turi tiekimo ir grįžtamojo vandens dalis, kuriose įrengiami atskiri reguliatoriai.
Grindinio šildymo kolektoriaus pavarų tipai ir veikimo principas
Grindinio šildymo sistemoje pavaros yra atsakingos už šildymo kontūrų atidarymą ir uždarymą, reguliuojant šilumos tiekimą į atskiras patalpas. Yra du pagrindiniai pavarų tipai, kuriuos svarbu pasirinkti atsižvelgiant į kolektoriaus sriegio standartą (M28x1 arba M30x1,5) ir sistemos poreikius:
- Normaliai uždaros (NC) pavaros: Šios pavaros nenaudoja elektros energijos, kai jos yra uždarytos. Kai į jas paduodama įtampa, jos atsidaro. Europos Sąjungoje energijos taupymo sumetimais yra priimta, kad pavaros būtų normaliai uždaros (NC), kad dingus elektrai, žiedai būtų uždaryti ir vanduo netekėtų.
- Normaliai atviros (NO) pavaros: Šios pavaros nenaudoja elektros energijos, kai jos yra atidarytos. Tai reiškia, kad ventilis atidarytas ir per jį teka visas srautas.
Prie vieno patalpos termostato galima prijungti iki 8-10 pavarų. Taigi, norint reguliuoti šildymą dviejose patalpose, prie dviejų termostatų reikia prijungti atitinkamą skaičių pavarų, esančių tose patalpose.
Geriausia, kad pavaras pirktumėte iš ten, iš kur pirkote kolektorius, arba jos turėtų būti suderinamos su jūsų kolektoriaus sriegio standartu. Jeigu sriegiai nesutampa, gali būti naudojami specialūs prijungimo adapteriai.

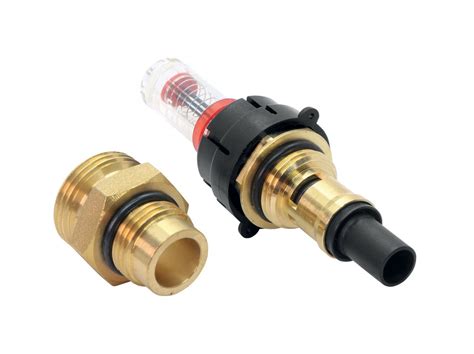

Srauto matuoklių funkcionalumas
Rotametras, arba plūdinis rotametras, yra mechaninis įrenginys, kurio veikimo principas grindžiamas elektromagnetinės indukcijos dėsniu. Jo dėka galima tiksliai reguliuoti aušinimo skysčio srautą kiekviename šildymo kontūre.
Srauto matuoklio konstrukcija susideda iš korpuso, skaidrios kolbos su skale ir plūdės. Plūdės judėjimas kolbos viduje rodo cirkuliuojančio aušinimo skysčio tūrį, leidžiantį užtikrinti optimalų šildymo kontūrų veikimą.
Teoriškai šildymo sistema gali veikti ir be srauto matuoklio, tačiau tokiu atveju kiltų problemų:
- Atskiruose vandens grindų kontūruose būtų tiekiamas aušinimo skystis, neatsižvelgiant į kambario ypatybes, dėl ko grindų paviršiaus temperatūros vertės skirtųsi.
- Padidėtų energijos nešiklio (elektros ar dujų) suvartojimas šildymo prietaisams.
Pavyzdžiui, jeigu vonios kambarys ir miegamasis šildomi tuo pačiu srautu, vonios kambaryje, kuris yra mažesnis, bus per karšta, o miegamajame - vėsu. Srauto matuoklis leidžia pasiekti optimalų šilumnešio tiekimą kiekviename kambaryje, užtikrinant individualias temperatūros vertes.
Prietaiso montavimas atliekamas griežtai vertikalioje padėtyje, įsukant jį į specialų kolektoriaus lizdą. Srauto matuoklis susideda iš kelių dalių: korpuso, skaidrios kolbos su svarstyklėmis ir plūdės.
Rankinis šildymo agento temperatūros reguliavimas
Rankinis temperatūros reguliavimas grindinio šildymo sistemoje atliekamas naudojant šilumines galvutes. Šios galvutės gali būti montuojamos tiek ant tiekimo, tiek ant grįžtamojo vandens kontūrų.
Prieš paleidžiant vandenį į šildymo kontūrus, sistema turi būti visiškai užpildyta aušinimo skysčiu ir be oro. Po to, atidarius tiekimą/grįžimą ant vienos kilpos, ji užpildoma aušinimo skysčiu, o oras išleidžiamas per oro išleidimo angą. Įjungus cirkuliacinį siurblį ir pakėlus katilo temperatūrą, tikrinama, ar karštas vanduo teka tiekimo ir grįžtamojoje linijose.
Jeigu viskas veikia tinkamai, uždaroma viena kilpa ir atidaroma kita. Tokiu būdu patikrinama kiekviena šildymo kontūro kilpa. Kai visos grandinės sureguliuotos, atidaromi visi čiaupai ir nustatoma reikalinga temperatūra. Dėl sistemos inerciškumo, pakeitus vieno kontūro nustatymus, gali prireikti kelių valandų, kol pasikeis vidaus temperatūra.
Jei ant kolektoriaus įrengti srauto matuokliai, skirtumas tarp rodmenų gali siekti iki 0,5 litro. Grindinio šildymo sistema yra inercinė, todėl temperatūros pokyčiai pastebimi ne iš karto.
Kolektoriaus sistemos privalumai ir montavimas

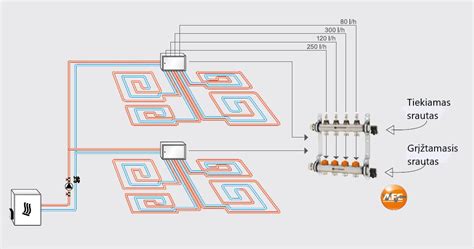

Grindinio šildymo kolektorius yra būtinas elementas, užtikrinantis tolygų ir efektyvų šilumos paskirstymą. Jis leidžia reguliuoti vandens srautą kiekviename šildymo kontūre, todėl grindys įkaista vienodai, be perkaitusių ar šaltų zonų.
Pagrindiniai kolektoriaus sistemos privalumai:
- Tolygi šilumos paskirstymas: Užtikrina vienodą temperatūrą visose patalpose.
- Zoninis šildymas: Leidžia reguliuoti temperatūrą atskirose patalpose pagal poreikį.
- Energijos taupymas: Tikslus srauto ir temperatūros valdymas padeda optimizuoti energijos sąnaudas.
- Sistemos efektyvumo didinimas: Tolygiai paskirstydamas vandens srautą ir palaikydamas optimalią temperatūrą, kolektorius padeda maksimaliai padidinti grindų šildymo sistemos našumą.
- Lengvas valdymas ir priežiūra: Kolektoriai ir jų komponentai yra lengvai prieinami, o tai palengvina sistemos valdymą ir techninę priežiūrą.
Montuojant kolektorių, svarbu atsižvelgti į keletą aspektų:
- Medžiaga: Kolektoriai gali būti pagaminti iš nerūdijančio plieno, žalvario ar plastiko. Žalvariniai kolektoriai pasižymi didele korozijos atsparumu ir ilgaamžiškumu.
- Prijungtų grandinių skaičius: Reikia apskaičiuoti reikiamą lizdų skaičių, atsižvelgiant į patalpų, kuriose bus įrengtas grindinis šildymas, skaičių.
- Papildomos funkcijos: Kai kurie kolektoriai turi papildomas funkcijas, tokias kaip automatinis energijos sąnaudų keitimas ar nuotolinis valdymas.
Grindinio šildymo pavarų montavimo patarimai
Renkantis grindų šildymo kolektorių, svarbu atsižvelgti į reikiamų šildymo kontūrų skaičių, grindų dangos tipą ir bendrą pastato šilumos apkrovą. Norint užtikrinti patikimumą ir ilgaamžiškumą, labai svarbu pasirinkti geros reputacijos gamintojo aukštos kokybės kolektorių.
