Atraskite Hidraulinių Pavarų Su Pilna Hidrauline Įranga Schemos Veikimo Principus, Privalumus Ir Pritaikymą

Hidraulinės pavaros, dar vadinamos hidraulinėmis transmisijos sistemomis, veikia naudodamos suslėgtą hidraulinį skystį galiai perduoti iš vienos vietos į kitą. Šio tipo sistemos dažniausiai naudojamos įvairiose pramoninėse ir mobiliosiose programose, nes gali efektyviai ir tiksliai perduoti didelius energijos kiekius.

Hidraulinės pavaros naudoja skysčių mechanikos principus, kad mechaninę energiją paverstų hidrauline energija, o paskui vėl mechanine energija.

Pagrindiniai hidraulinių pavarų komponentai:

Hidraulinis siurblys: Varomas variklio arba elektrinio variklio, jis sukuria slėgį hidrauliniame skystyje. Uždaro tipo siurblys dažniausiai yra ašinis stūmoklinis siurblys. Stūmoklinis siurblys pagal galią skirstomas į lengvąsias (16-20Mpa), vidutines (25-35Mpa) ir sunkiąsias (40-56Mpa) serijas.
Hidraulinis variklis: Gauna suslėgtą hidraulinį skystį iš siurblio ir paverčia jį mechanine energija (sukimo momentu arba tiesioginiu judesiu). Vaikščiojimo mašinos varančiojo rato greitis yra mažas (paprastai dešimtys apsisukimų - šimtai apsisukimų per minutę), todėl galima važiuoti naudojant mažo greičio variklio schemą (paprastai manoma, kad mažesnis nei 50 r/min mažo greičio varikliams, dažniausiai radialiniams stūmokliniams varikliams, išėjimo sukimo momentas iki tūkstančių iki dešimčių tūkstančių metrų, mažo greičio stabilumas geras, paprastai gali veikti 10 r/min).

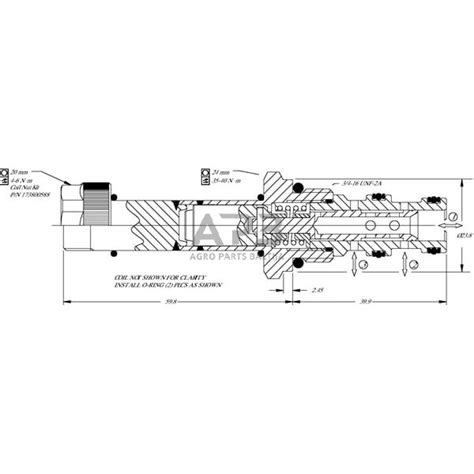

Valdymo vožtuvai: Reguliuoja hidraulinio skysčio srautą, slėgį ir kryptį, kontroliuodami pavaros judesius.
Hidrauliniai cilindrai: Paverčia hidraulinio skysčio slėgį tiesioginiu judesiu (stūmoklio judesiu).
Hidraulinis skystis: Veikia kaip energijos perdavimo terpė, taip pat sutepa, aušina ir apsaugo sistemos komponentus.

Hidraulinių pavarų privalumai ir trūkumai

Privalumai:

Lankstumas ir kompaktiškumas: Palyginti su mechaninės transmisijos išdėstymu, hidraulinė pavara yra lankstesnė, ją riboja mechaninė konstrukcija, galima pasiekti ratų pavarą, patogu keisti bėgių kelio žingsnį.
Platus reguliavimo diapazonas ir geros reguliavimo charakteristikos: Gali pasiekti įvairius kintamo valdymo metodus, platų reguliavimo diapazoną, geras reguliavimo charakteristikas, gerą mažo greičio stabilumą.
Integruota stabdymo funkcija: Uždara sistema, kai siurblio darbinis tūris tampa 0, variklis tampa siurblio būsena, atbulinės eigos sistema, nes siurblio darbinis tūris yra 0, atbulinės eigos sistemos aukšto slėgio kamera gali tekėti tik į žemo slėgio kamerą per pagrindinį sistemos apsauginio vožtuvo vožtuvą, todėl pati uždara sistema turi važiavimo stabdymo funkciją, stabdymo momentas yra lygus važiavimo sukimo momentui (nuo kelių šimtų iki dešimčių tūkstančių nm), todėl stabdymas nesukels komponento dėvėti.
Didelis galios tankis: Galios tankio santykis yra labai didelis (apie 3-5 kartų daugiau nei elektrinis ir mechaninis).
Patogus valdymas: Kadangi poslinkį patogu keisti, uždara sistema turi savo stabdymo funkciją, todėl veikimas yra patogus, greičio reguliavimas, atbulinė eiga patogu, o mažo greičio stabilumas geras (mažas greitis gali siekti kelis apsisukimus per vieną kartą).

Trūkumai:

Nuotėkiai: Hidraulinis skystis gali pratekėti iš jungčių, žarnų ar sandariklių, sukeldamas aplinkosaugos problemas ir veikimo sutrikimus.
Temperatūros jautrumas: Hidraulinio skysčio klampumas ir veikimo efektyvumas priklauso nuo temperatūros, todėl gali prireikti aušinimo arba šildymo sistemų.
Filtravimo poreikis: Hidraulinės sistemos yra jautrios užteršimui, todėl reikia reguliariai tikrinti ir keisti filtrus.
Galimi gedimai: Daug komponentų ir hidraulinės linijos gali sudaryti sudėtingą sistemą, kurios priežiūra gali būti sudėtingesnė.

Hidraulinių pavarų taikymas

Hidraulinės pavaros plačiai naudojamos įvairiose srityse, kur reikalingas didelis sukimo momentas, tikslus valdymas ir patikimumas.

Dažniausiai naudojamos sritys:

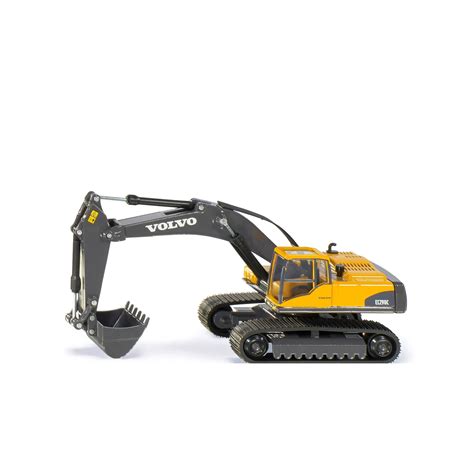

Statybinė technika: Ekskavatoriai, krautuvai, buldozeriai, greideriai, vibrovolai. Statybinė technika dažnai naudoja hidraulines pavaras, nes jos leidžia valdyti dideles jėgas ir atlikti tikslius judesius. Pavyzdžiui, ekskavatoriaus strėlės, svirties ir kaušo valdymui naudojama hidraulinės pavaros sistema.
Žemės ūkio technika: Traktoriai, kombainai.
Pramoninė įranga: Presai, liejimo mašinos, staklės.
Transporto priemonės: Šakiniai krautuvai, kai kurios sunkiosios transporto priemonės.
Laivų pramonė: Kėlimo mechanizmai, vairavimo sistemos.

Hidraulinės pavaros ypač tinka įrangai, kuri dažniau naudojama reguliuojant greitį ir važiuojant atbuline eiga, kuriai reikalingas geresnis stabilumas mažu greičiu, pvz., šakiniai krautuvai, buldozeriai, krautuvai, vibraciniai volai, orlaivių traktoriai, greideriai ir pan. Taip pat jos tinkamos sudėtingos mechaninės įrangos atveju, kai atstumas tarp variklio ir varančiojo rato arba vikšro yra didelis ir vingiuotas, o įvesties ir išvesties gnybtai yra daugiau nei įprasta, pavyzdžiui, derliaus nuėmimo mašinos, klotuvai, greideriai, sinchroninės pavaros priekabos.

Hidraulinių pavarų techninė priežiūra ir trikčių šalinimas

Norint užtikrinti efektyvų ir patikimą hidraulinių pavarų veikimą, būtina tinkamai jas prižiūrėti. Reguliarūs techninės priežiūros darbai apima:

Hidraulinės alyvos tikrinimas ir keitimas: Hidraulinė alyva turi būti reguliariai tikrinama, ar nėra užteršimo ir gedimo. Ji turi būti pakeista pagal gamintojo rekomendacijas. Svarbu palaikyti tinkamą temperatūrą - karštis išsiskiria skystyje kai jis spaudžiamas siurblyje, vamzdžiuose ir valdymo vožtuvuose. Įprastinėse sistemose per didelė temperatūra sukelia alyvos oksidaciją ir apnašų nei teršalų nuosėdas sistemoje. Įprastame hidraulinėje sistemoje palaikykite temperatūrą tarp 43 ir 60 laipsn. C.
Filtrų tikrinimas ir keitimas: Filtrai turi būti reguliariai tikrinami ir keičiami, kad į sistemą nepatektų teršalų.
Žarnų ir jungiamųjų detalių tikrinimas: Reikia patikrinti hidraulinių žarnų ir jungiamųjų detalių sandarumą, įtrūkimus ir nusidėvėjimą.
Sistemos švaros palaikymas: Net naujos sistemos gali būti užterštos ir turi būti valomos prieš naudojimą. Išlaikykite skysčio švarą - Hidraulinių skysčių švaros palaikymas prasideda nuo teisingų laikymo ir naudojimo veiksmų. Saugodami nuo užteršimo prieš panaudojimą, naują skystį laikykite saugioje vietoje ir fasuokite į švarias, SPECIALIAS talpas. Išvalykite užpildymo angą ar piltuvą prieš hidraulinio skysčio užpildymą.
Alyvos tyrimo programa: Įrangos gamintojai paprastai nurodo, kad alyvą sistemoje reikia keisti kasmet. Savo svarbiausios ir didžiausios hidraulinės sistemos alyvos tyrimą atlikite mažiausiai vieną kartą per metus.

Dažnos problemos ir sprendimai:

Hidraulinio skysčio pratekėjimas: Dažna pramoninių sistemų problema. Per didelis pratekėjimas yra pavojus aplinkai ir saugumui, jis padidina atliekų kiekį ir alyvos poreikį. Vizualiai patikrinti visas sistemos žarnas, jungtis, sujungimus ar nėra įtrūkimų ir alyvos pratekėjimų.
Aeracija (oro patekimas į sistemą): Vizualiai apžiūrėti rezervuaro vidų (per alyvos užpildymo angą naudojant žibintą) aeracijai nustatyti. Aeracija yra tokia būklė, kai po patekimo į siurblį alyvoje pernešami atskiri oro burbuliukai. Paprastai vizualinis aeracijos požymis rezervuare yra putojimas ir/ar nedideli sukūriai susidarantys nedideliam oro srautui patenkant pro alyvos paėmimo tinklelį. Aeracijos priežastis sudaro: žemas alyvos lygis, oro patekimas alyvos paėmimo vietoje, žema alyvos temperatūra, per aukštas alyvos klampumas lėtina oro atidavimą, ar alyvos tekėjimą į siurblį, ar blogina sujungimų sandarinimą.
Kavitacija (oro burbuliukų susidarymas dėl slėgio kritimo): Kavitacija atsiranda dėl momentinio slėgio kritimo siurblio įsiurbimo zonoje ir hidraulinėje alyvoje susidarančio oro pritraukimo ant metalo paviršiaus suspaudimo zonoje. Tokie procesai yra ekstremaliai destruktyvūs siurblio elementų paviršiams. Kavitacijos veikiamas siurblys gali skleisti aukštus girgždesio garsus. Kavitacijos susidarymo priežastys yra tokios pat kaip ir aeracijos, išskyrus oro patekimą per alyvos paėmimo sistemą.

Hidraulinės ir hidrostatinės pavaros: palyginimas

Hidraulinės ir hidrostatinės pavaros yra sistemos, kurios naudoja hidraulinį skystį galiai perduoti, tačiau jų konstrukcija, veikimas ir pritaikymas skiriasi.

Hidraulinės pavaros: Paprastai naudojamos atviro arba uždaro ciklo sistemose. Atviro ciklo sistemose yra atskiras rezervuaras hidrauliniam skysčiui, o praėjęs pro komponentus skystis grįžta į rezervuarą. Jos užtikrina tikslų greičio, krypties ir jėgos valdymą naudojant valdymo vožtuvus. Tinka naudoti, kai reikia kintamo greičio ir didelių jėgų.
Hidrostatinės pavaros: Tai specialus hidraulinės pavaros tipas, kuris naudoja uždaros kilpos sistemą, kad tiksliai valdytų greitį ir kryptį. Jį sudaro hidraulinis siurblys ir hidraulinis variklis, kurie yra tiesiogiai sujungti, kad sudarytų uždarą grandinę. Siurblys sukuria hidraulinio skysčio srautą, kuris varo variklį. Hidrostatinės pavaros pasižymi puikiu tikslumu valdant greitį ir kryptį, todėl puikiai tinka toms programoms, kurioms reikalingas sklandus ir tikslus judėjimas. Paprastai jos yra efektyvesnės nei tradicinės hidraulinės pavaros, ypač tais atvejais, kai reikia kintamo greičio ir tikslaus valdymo.

Lyginamoji analizė:

Efektyvumas: Hidrostatinės pavaros paprastai yra efektyvesnės energijos nei įprastos hidraulinės pavaros, ypač tais atvejais, kai greitis ir kryptis dažnai keičiasi.
Našumas: Abi sistemos užtikrina puikų našumą atitinkamose srityse. Hidraulinės pavaros puikiai tinka tais atvejais, kai reikia didelės jėgos ir didelės galios, o hidrostatinės pavaros puikiai tinka scenarijuose, kuriuose reikalingas tikslus greičio valdymas ir sklandus veikimas.
Išlaidos: Pradinės hidraulinių ir hidrostatinių pavarų išlaidos ir priežiūros išlaidos gali skirtis.

Sprendimas tarp hidraulinių ir hidrostatinių pavarų turėtų būti pagrįstas kruopščiu konkrečių taikymo reikalavimų įvertinimu, įskaitant galios reikalavimus, valdymo tikslumą, efektyvumą ir priežiūros aspektus.
