Įsiurbimo kolektorius yra svarbi vidaus degimo variklio dalis, atsakinga už tinkamą oro tiekimą į variklio cilindrus. Tai labai svarbus komponentas, kuris padeda optimizuoti oro ir kuro mišinį, lemiantį efektyvų variklio veikimą, degimo proceso efektyvumą ir bendrą automobilio našumą.
Įsiurbimo sistema yra esminė automobilio variklio dalis, atsakinga už oro tiekimą į variklio degimo kamerą. Variklio našumas, degimo efektyvumas ir bendras automobilio veikimas labai priklauso nuo tinkamai veikiančios įsiurbimo sistemos. Sistema ne tik tiekia orą, reikalingą kuro degimui, bet ir padeda optimizuoti variklio galią, kuro sąnaudas ir sumažinti emisijas.
Įsiurbimo kolektorius yra mechaninis vamzdžių tinklas, kuris paskirsto orą iš išorės į variklio cilindrus. Jis yra montuojamas tarp oro filtro ir variklio cilindrų galvutės, o jo pagrindinė funkcija yra užtikrinti vienodą ir tolygų oro tiekimą į kiekvieną cilindrą.

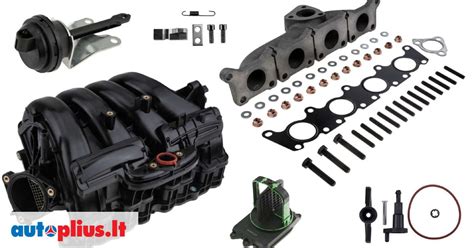

Įsiurbimo kolektoriaus komponentai
Įsiurbimo kolektorius susideda iš kelių svarbių komponentų, kurie kartu užtikrina tinkamą jo veikimą.
-
1. Kolektoriaus vamzdžiai
Kolektoriaus vamzdžiai (dar vadinami kanalais arba bėgiais) yra pagrindinė įsiurbimo kolektoriaus dalis, per kurią oras tiekiamas iš išorės į kiekvieną cilindrą. Kiekvienas cilindras turi savo atskirą vamzdį, kuris užtikrina tolygų oro paskirstymą.
-
2. Įsiurbimo kolektoriaus tarpinė
Įsiurbimo kolektoriaus tarpinė yra nedidelė, bet svarbi dalis, kuri padeda užtikrinti sandarumą tarp kolektoriaus ir variklio cilindrų galvutės.
-
3. Įsiurbimo greičio valdymo vožtuvas (ISV)
Kai kuriuose moderniuose varikliuose yra įsiurbimo greičio valdymo vožtuvas (ISV), kuris reguliuoja oro srauto kiekį pagal variklio apkrovą ir apsukas.
-
4. Įsiurbimo sklendė
Įsiurbimo sklendė yra mechanizmas, kuris valdo oro srauto kiekį, patenkantį į kolektorių. Ši sklendė paprastai yra prijungta prie akceleratoriaus ir atidaroma arba uždaroma, priklausomai nuo to, kiek vairuotojas spaudžia akceleratorių.
-
5. Oro srauto jutikliai
Šiuolaikiniuose įsiurbimo kolektoriuose dažnai naudojami oro srauto jutikliai, kurie matuoja į variklį patenkantį oro kiekį.
-
6. Aušinimo kanalai
Kai kurie įsiurbimo kolektoriai turi aušinimo kanalus arba papildomas sistemas, kurios padeda palaikyti reikiamą oro ir variklio temperatūrą.
-
7. EGR vožtuvas
Kai kuriuose kolektoriuose yra EGR vožtuvas, kuris padeda sumažinti išmetamųjų dujų emisijas, įvedant dalį išmetamųjų dujų atgal į įsiurbimo kolektorių, kad jos būtų sudegintos pakartotinai.
Įsiurbimo sistemos komponentai
Įsiurbimo sistema susideda iš kelių svarbių dalių, kurios kartu užtikrina oro tiekimą į variklį.
-
1. Oro filtras
Oro filtras yra pirmoji įsiurbimo sistemos dalis, per kurią praeina oras. Filtras yra atsakingas už nešvarumų, dulkių ir kitų pašalinių dalelių pašalinimą iš oro, prieš jam patenkant į variklį.
-
2. Oro srauto matuoklis
Oro srauto matuoklis yra elektroninis jutiklis, kuris matuoja oro kiekį, patekusį į įsiurbimo sistemą. Ši informacija yra perduodama į variklio valdymo bloką (ECU), kuris naudoja šiuos duomenis, kad nustatytų tinkamą kuro kiekį, reikalingą efektyviam degimui.
-
3. Oro įsiurbimo vamzdis
Oro įsiurbimo vamzdis yra kanalų sistema, kuri nukreipia orą iš oro filtro į įsiurbimo kolektorių.
-
4. Sklendės korpusas
Sklendės korpusas yra komponentas, kuris kontroliuoja oro kiekį, patenkantį į variklį. Tai daroma reguliuojant sklendės atidarymo kampą, kurį kontroliuoja vairuotojo paspaustas akceleratorius.
-
5. Įsiurbimo kolektorius
Įsiurbimo kolektorius yra komponentas, kuris tolygiai paskirsto orą į kiekvieną variklio cilindrą.
-
6. Intercooleris
Intercooleris naudojamas turbininiuose varikliuose ir atlieka oro aušinimo funkciją, prieš jam patenkant į variklį. Kai oras praeina per turbokompresorių, jis įkaista.
-
7. Turbokompresorius
Turbokompresorius yra mechanizmas, kuris naudoja išmetamąsias dujas, kad suspaustų į variklį patekantį orą.
Solenoidų tipai ir jų vietos automobilyje
Solenoido vieta automobilyje priklauso nuo jo tipo ir funkcijos. Yra daugybė solenoidų tipų, kurie atlieka įvairias funkcijas automobilio sistemose.
-
1. Paleidimo solenoidas
Vieta: paprastai montuojamas ant starterio variklio arba šalia jo. Daugelyje transporto priemonių jis yra prijungtas prie paties starterio variklio arba prie teigiamo akumuliatoriaus gnybto.
Išvaizda: dažniausiai cilindro arba dėžutės formos su elektros jungtimis vienoje pusėje.
-
2. Pavarų perjungimo solenoidas
Vieta: transmisijos viduje, paprastai pasiekiama per transmisijos alyvos indą arba vožtuvo korpusą. Gali tekti išimti alyvos indą ar kitus komponentus, kad juos pasiektumėte.
Išvaizda: mažas cilindrinis transmisijos mazgo komponentas.
-
3. Kintamo vožtuvo paskirstymo (VVT) solenoidas
Vieta: ant variklio cilindro galvutės, dažniausiai šalia skirstomojo veleno. Tiksli vieta gali skirtis priklausomai nuo variklio konstrukcijos.
Išvaizda: mažas cilindrinis komponentas su elektros jungtimi.
-
4. Garavimo emisijos (EVAP) valymo solenoidas
Vieta: paprastai yra šalia variklio arba ant įsiurbimo kolektoriaus. Jis taip pat gali būti ant važiuoklės aktyvuotos anglies balionėlio arba šalia jo.
Išvaizda: Paprastai mažas cilindrinis arba stačiakampis komponentas su keliomis vakuumo linijomis.
-
5. ABS solenoidas
Vieta: ABS modulio viduje, paprastai montuojamas ant pagrindinio stabdžių cilindro arba šalia jo. Norint pasiekti solenoidą, paprastai reikia išimti ABS modulį.
Išvaizda: Integruota į ABS modulį; paprastai nėra atskiras matomas komponentas.
-
6. Oro pakabos solenoidas
Vieta: yra ant arba šalia pneumatinės pakabos sistemos komponentų, tokių kaip pneumatinės spyruoklės arba oro kompresorius. Paprastai jie yra ratų angoje arba po transporto priemone.
Išvaizda: mažas cilindrinis komponentas su oro linija.
-
7. Purkštuko solenoidas
Vieta: Integruotas į purkštuką, montuojamas ant įsiurbimo kolektoriaus arba tiesiai ant cilindro galvutės.
Išvaizda: injektoriaus mazgo dalis; gali būti neįmanoma jo pamatyti atskirai.
-
8. Tuščiosios eigos oro valdymo (IAC) solenoidas
Vieta: montuojamas ant droselio korpuso arba įsiurbimo kolektoriaus.
Išvaizda: mažas cilindrinis arba stačiakampis komponentas su elektros jungtimi.
Bendrieji solenoidų nustatymo patarimai
-
Nuoroda į vadovą
Informacijos apie konkrečią solenoido vietą jūsų automobilyje rasite transporto priemonės vadove arba remonto vadove.
-
Patikrinkite etiketes arba diagramas
Daugelio transporto priemonių po gaubtu arba saugiklių dėžutėje yra diagramos, kuriose nurodoma įvairių komponentų, įskaitant solenoidą, vieta.
-
Vizuali apžiūra
Apžiūrėkite tipines solenoido vietas, pvz., aplink variklį, transmisiją ir stabdžių komponentus.
Priežiūra ir priežiūros svarba
Tinkama įsiurbimo kolektoriaus priežiūra yra būtina norint išlaikyti gerą variklio našumą ir ilgaamžiškumą.
-
Kolektoriaus valymas

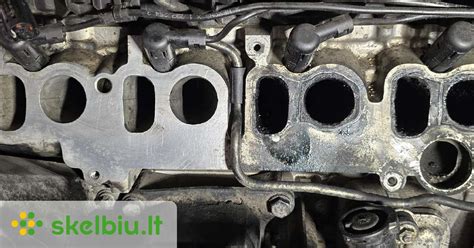

Laikui bėgant įsiurbimo kolektorius gali užsikimšti nuo suodžių, dulkių ar kitų nešvarumų.
-
Tarpinių patikrinimas
Tarpinės laikui bėgant gali susidėvėti, todėl reikia jas periodiškai tikrinti ir, jei reikia, keisti.
-
Jutiklių tikslumas
Oro srauto ir kitų jutiklių tikslumas yra svarbus tinkamam variklio valdymui.
Tinkamai prižiūrima įsiurbimo sistema yra būtina norint išlaikyti variklio našumą ir ilgaamžiškumą.
Intake Manifold - Explained
Įsiurbimo kolektoriai yra esminė variklio oro tiekimo sistemos dalis, atsakinga už tinkamą oro paskirstymą į cilindrus ir optimalaus degimo proceso palaikymą.
