Išsiplėtimo indai yra neatskiriama saugios šildymo ir vandens tiekimo sistemos dalis. Be jų kiekvienas didesnis temperatūros pokytis sukeltų slėgio šuolius, galinčius pažeisti katilą, vamzdžius ir armatūrą. Dėl temperatūros didėjimo kaitinant namų vandenį, išsiplečia vanduo, todėl būtina šį tūrio perteklių tam tikru būdu surinkti.

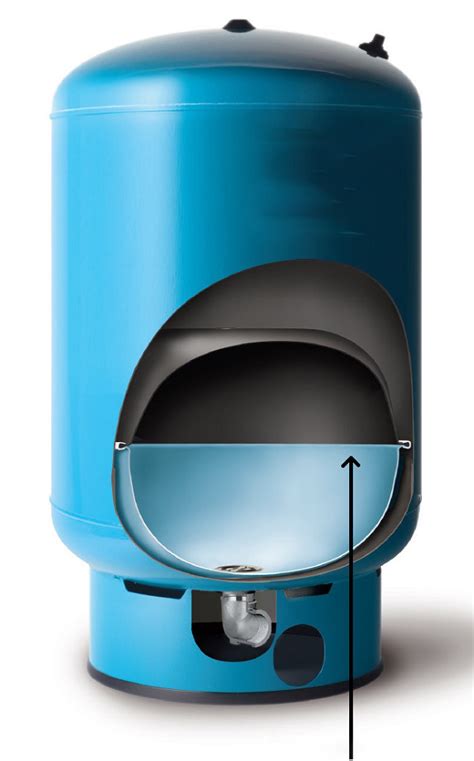

Išsiplėtimo indas sudarytas iš dujų kameros, vandens kameros bei tarp jų esančios membranos. Iš esmės hidroforą sudaro metalinis ar stiklo pluošto korpusas ir speciali membrana (maišas) arba diafragma, priklausomai nuo indo konstrukcijos. Iš vienos membranos ar diafragmos pusės hidrofore yra vanduo, o iš kitos - suspaustas oras, kurio slėgis turi būti apie 0,2 bar mažesnis, nei nustatytas siurblio įsijungimo slėgis. Kai atsukamas vandens čiaupas, suspaustas oras stumia vandenį iš hidroforo kameros į vandentiekio sistemą. Kai slėgis nukrenta žemiau nustatytos įsijungimo ribos, suveikia slėgio relė ir paleidžiamas siurblys.
Išsiplėtimo indo funkcijos
Slėginis išsiplėtimo indas naudojamas palaikyti stabilų slėgį vandens tiekimo sistemoje, apsaugo vandens siurblį nuo per ankstyvo susidėvėjimo dėl dažno junginėjimosi, taip pat apsaugo vandens tiekimo sistemą nuo galimų vandens hidraulinių smūgių. Išsiplėtimo indas reikalingas vandens tiekimo sistemoje tinkamo siurblio darbo režimo palaikymui, padeda išvengti vandens slėgio pulsacijų ir hidraulinių smūgių.
- Siurblio apsauga nuo priešlaikinio susidėvėjimo.
- Pastovaus slėgio palaikymas vandens tiekimo sistemoje.
- Apsauga nuo vandens hidraulinio smūgio.
Membraninis hidroforas dažniausiai naudojamas vandens tiekimo sistemų ir siurblių darbo stabilizavimui, pastovaus sistemos slėgio užtikrinimui ir hidrosmūgių kompensacijai. Taip pat išsiplėtimo indai naudojami vėsinimo / kondicionavimo sistemose.
Išsiplėtimo indo priežiūra ir gedimų požymiai
Nors šių indų korpusas yra tvirtas ir tarnauja patikimai, tam tikrų išsiplėtimo indų gedimų išvengti neįmanoma. Rekomenduojama periodiškai (pvz., kartą per metus) patikrinti oro slėgį inde ir, jei reikia, jį pakoreguoti pagal gamintojo nurodymus.
Dažniausi gedimų požymiai:
- Šildymo sistemą tenka vis dažniau nuorinti.
- Pastebite vandens pratekėjimą vamzdžiuose. Tai ryškus simptomas, kad išsiplėtimo indas neveikia ir dėl vandens tūrio padidėjimo, vanduo prabėga kitose sistemos vietose.
- Vandens siurblys nuolatos veikia arba pernelyg dažnai išsijungia ir įsijungia.
- Dažnai suveikiantis apsauginis vožtuvas.
- Slėgio „šuoliai“ sistemoje.
- Girdimi hidrauliniai smūgiai.
- Pastebimas vandens nuotėkis.
Jeigu paspaudus oro ventilį bėga vanduo, reiškia membrana yra trūkusi ir reikia keisti arba membraną (didesniuose induose, nuo 500 l) arba visą išsiplėtimo indą. Jeigu indo užpildyti oru nepavyksta, gali būti, kad membrana yra prilipusi prie indo korpuso. Taip gali atsitikti jeigu išsiplėtimo indas stovi per šiltoje patalpoje šalia pvz. katilo.
Slėgio reguliavimas ir remontas
Jeigu jūsų namo vandens sistemoje palaikomas didesnis negu 1.9 bar slėgis, tuomet gali tekti padidinti Jūsų išsiplėtimo indo priešslėgį pripildant į jį oro. Jūsų išsiplėtimo indo slėgis turi būti 0.2 ar 0.3 bar mažesnis negu kad vandens sistemoje esantis slėgis. Iš gamyklos išėjusiame inde slėgis dažniausiai būna 1,5 bar ir, nekeičiant priešslėgio, jis gali tikti nebent 4 - 5 aukštų namui arba šildymo sistemai, kurioje palaikomas 1,7-1,9 bar slėgis. Jei slėgis šildymo sistemoje turi būti didesnis, būtina didinti indo priešslėgį, kad jis būtų 0,2-0,3 bar mažesnis nei sistemos.
Slėgio reguliavimo žingsniai:
- Uždarykite vandens tiekimo vožtuvą.
- Ištuštinkite indą atidarydami maišytuvą, kad vanduo bėgtų tol, kol nusustos.
- Patikrinkite, ar inde vis dar yra vandens.
- Susiraskite oro vožtuvą.
- Naudodami dviračio padangų oro pompą per šį vožtuvą į baką įpumpuokite oro.
- Iš bako išleidę visą vandenį, oro slėgio matuokliu patikrinkite indo slėgį.
Jei pastebite, kad net ir pilnas indas tiekia mažai vandens, gali prireikti sumažinti oro slėgį vandens rezervuare. Tuščiame inde oro slėgis oro kameroje turėtų būti 5-8 psi (0,35-0,55 bar).
Net ir geriausių šildymo sistemų išsiplėtimo indai genda. Jeigu pastebėjote pro vamzdžių jungtis pratekantį vandenį, tuomet geriausias būdas tai ištaisyti - pirmiausiai atlaisvinti vamzdžių jungtis, ir išvalyti visą išlašėjusį vandenį. Tuomet dar kruopščiau išvalykite jungtis nuo susidariusių apnašų ir pan.
Remonto žingsniai:
- Nusausinkite visą išsiplėtimo indo korpusą sausu skuduru ir džiovintuvu.
- Prieš pradedant bet kokius taisymo darbus, būtina išjungti šildymo sistemos elektros maitinimą.
- Nuimkite vamzdį, vedantį iš šildymo katilo į cirkuliacinį siurblį.
- Kai įsitikinsite, jog visus gedimus ir įtrūkimus pataisėte, galite vėl paleisti šildymo katilą ir išsiplėtimo indą atveriant tarp jų esantį vožtuvą.
Jeigu indas prie sistemos yra prijungtas tiesiogiai, be pajungimo mazgo išsiplėtimo indui, t.y. išardomos jungties su drenažu, tada teks nudrenuoti vandenį iš sistemos bei indo ir atjungti jį mechaniškai nuo sistemos.
Išsiplėtimo indo pasirinkimas
Ar išsiplėtimo indas reikalingas visose šildymo sistemose? Taip, visose uždarose šildymo sistemose, kur vanduo cirkuliuoja ir kaista, būtinas išsiplėtimo indas. Talpa priklauso nuo sistemos tūrio, darbinio slėgio ir temperatūrų. Išsiplėtimo indas turi būti 7-10 proc. šildymo sistemos tūrio.
Dažniausiai jis montuojamas grįžtamojoje šildymo vamzdyno atšakoje, netoli katilo ar šilumos punkto, kur temperatūra žemesnė, o srautas ramesnis. Jei naujo indo darbinis slėgis ir talpa yra tinkami esamai sistemai, seną išsiplėtimo indą galima pakeisti nauju be sistemos keitimo.
Svarbūs aspektai renkantis ir reguliuojant išsiplėtimo indą:
- Vandens slėgis sistemoje: Išsiplėtimo indo oro slėgis turėtų būti 0,1-0,2 bar mažesnis už šildymo sistemos slėgį nešildant.
- Sistemos aukštis: Jei sistema yra didesnė nei kelių aukštų, gali tekti koreguoti oro slėgį pagal sistemos aukštį.
- Tikslus matavimas: Norint užtikrinti sistemos efektyvumą ir saugumą, tiksliai išmatuokite slėgį oro manometru ir reguliariai tikrinkite sistemos slėgį, kad išvengtumėte gedimų ar nutekėjimų.
Atkreipkite dėmesį, kad išsiplėtimo indo tarnavimo laikas yra ribotas. Vandenyje gali atsirasti nemalonus kvapas ar skonis. Atsižvelkite į tai, kad jame laikomas kambario temperatūros vanduo ir jis nėra sterilus, todėl laikui bėgant gali tapti antrinio užteršimo šaltiniu.
