Dideli visureigiai dar visai neseniai buvo prabangūs ir mažai kam įperkami. Pagrindinė jų funkcija buvo nuvažiuoti kuo toliau bet kokiu keliu, o kelionės asfaltu prioritetų sąraše neužėmė pirmos vietos. Laikai keičiasi ir šiandien bene kas trečią automobilį galima vadinti visureigiu, arba moderniąja jo versija - krosoveriu. Tačiau jie į automobilius, kuriems ne problema yra nuvažiuoti nuo asfalto, neretai panašūs tik išvaizda. Esminis dalykas, skiriantis tikrą visureigį nuo miesto gatvėms ir asfaltuotiems užmiesčio keliams skirto krosoverio, yra jo konstrukcija.
Krosoveriai lipdomi paprastai: važiuoklė tvirtinama tiesiai prie laikančio kėbulo. O išskirtiniu pravažumu pasižymintys visureigiai turi vadinamąją rėminę konstrukciją (angl. „ladder frame“). „Rėminė konstrukcija inžinerine prasme yra sudėtingas ir brangus įrenginys. Mažėjant poreikiui keliauti labai prastos būklės keliais ar visiška bekele, gamintojai šio privalumo atsisako, taip mažindami kaštus. Šiandien rėminę konstrukciją turi tik pikapai bei vienas kitas visureigio mohikanas, rinkoje tokius galima suskaičiuoti ant vienos rankos pirštų“, - teigia bendrovės „Autoverslo automobiliai“ komercijos direktorius Tomas Ravinskas.
Rėminės konstrukcijos kėbulą išoriškai pastebėti sunku, tačiau tikrą visureigį išduoda dar keli atributai: aukšta prošvaisa, palėtintos pavaros važiavimo režimas, o naujausiuose modeliuose - nusileidimo nuokalne asistentas bei kitos elektroninės sistemos. Žinoma, nė vienas visureigis neįsivaizduojamas be keturių varančių ratų pavaros.
Rėminės konstrukcijos evoliucija ir privalumai
Kaip jau minėta anksčiau, tokiomis savybėmis įprastai pasižymi tik darbiniai pikapai, kuriems pravažiuoti prastais keliais - kritiškai svarbu. Tačiau jie skirti sunkiems kroviniams gabenti ir asfaltuotuose keliuose nėra komfortiški. Rėminės konstrukcijos visureigių paskirtis - kita: jie erdvūs, dažniausiai turi septynias sėdimas vietas, patogūs asfaltuotuose keliuose ir nebijo bekelės. Neretai turi didelį sukimo momentą generuojantį dyzelinį variklį: nors į bagažinę ir neprikrausi tūkstančio kilogramų krovinio, tačiau tris tonas sveriančią priekabą visureigiams vilkti - vieni niekai.
Patys pirmieji - rėminės konstrukcijos. Kas yra ta rėminė konstrukcija? Angliškai ji ne be reikalo vadinama „ladder frame“ - kopėčių tipo kėbulas. Automobilio rėmas išties primena kopėčias - du per visą ilgį einančius plieninius strypus jungia keli skersiniai, užtikrinantys standumą. Patys pirmieji pro gamyklų įvairiose pasaulio šalyse vartus išriedėję automobiliai turėjo rėminę konstrukciją. Ketvirtą ir penktą praėjusio amžiaus dešimtmečiais gamintojams ieškant būdų sutaupyti ir vis gerėjant kelių būklei, ji buvo palikta tik visureigiams, o daugumoje lengvųjų automobilių atsisakyta viduriniosios grandies ir važiuoklė montuota tiesiai prie kėbulo.
Iš pradžių tokia konstrukcija naudota ir dėl kitos priežasties: pagal tą patį rėmą buvo galima sukurti visiškai naujus automobilius, juk užteko tik „užmauti“ kitokio tipo kėbulą. Be to, tokius automobilius remontuoti po avarijų - kur kas paprasčiau, nes jų važiuoklės geometriją pažeisti sudėtinga, dažniausiai taisyti tenka tik išvaizdą (kėbulo dalis).
Kadaise visi automobiliai turėjo atskirus rėmus ir kėbulus. Taip tiesiog anksčiau konstruoti automobiliai - kėbulas būdavo tiesiog užkeliamas ant rėmo, kuris atliko skeleto vaidmenį. Dabar absoliuti dauguma lengvųjų automobilių pasižymi vadinamąja kėbuline konstrukcija ir tik kai kurie bekelei pritaikyti visureigiai turi atskirus rėmus.
Rėmas - tai bazė, platforma, prie kurios tvirtinami pagrindiniai automobilio mazgai, tokie kaip variklis, transmisija, pakaba. Kėbulas šiame kontekste dažniausiai yra metalinė dėžė su durelėmis, langais ir salonu. Ilgą laiką dauguma automobilių turėjo atskirus rėmus. Mažesni automobilių gamintojai, įskaitant tokius kaip Rolls-Royce, net negamino kėbulų. Jie pasirūpindavo rėmu, varikliu ir kitais mechaniniais komponentais, o tuomet kėbulų gamintojas pagal kliento norus sukurdavo tą ant viršaus montuojamą dėžę. Pats pirmieji kėbulų gamintojai buvo persikvalifikavę karietų meistrai, nors to persikvalifikavimo tiek ir tereikėjo.
Pirmasis sėkmingas bandymas sukurti integruotą kėbulo ir rėmo konstrukciją buvo 1922-ųjų Lancia Lambda, bet buvo pagaminta vos tūkstantis tokių automobilių. Be to, nors Lambda rėmas ir kėbulas buvo integruoti, ne atskiri, tai buvo labiau karkasinė, o ne tikra kėbulinė konstrukcija. Viršutinė Lambda dalis neatliko struktūrinio vaidmens - nupjovus stogą šis automobilis nebūtų praradęs standumo.

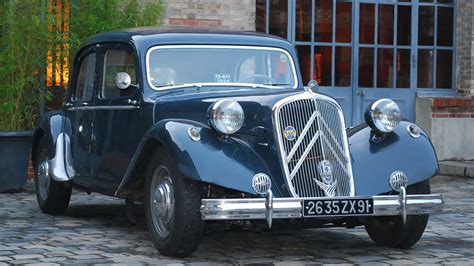

1930 metais JAV kompanijos Budd Company inžinierius Josephas Ledwinka sukūrė kėbulą su visiškai integruotu rėmu. Šią technologiją įsigijo Citroën ir panaudojo ją savo ypatingai inovatyviame Traction Avant. Šis automobilis buvo gaminamas nuo 1934 iki 1956 metų (su pertrauka dėl Antrojo pasaulinio karo) ir įtvirtino vientiso kėbulo konstrukcijos privalumus.
Aišku, automobiliai su atskirais rėmais gaminti ir vėliau, bet kasmet vis daugiau modelių pasižymėjo kėbuline konstrukcija. Kai du sunkūs daiktai pakeičiami vienu, galima atsikratyti net ir kelių šimtų kilogramų. Lancia ieškojo lengvumo, nes norėjo geriau pasirodyti automobilių sporte. Bet mažesnis svoris padeda sumažinti ir degalų sąnaudas, tausoja važiuoklės mazgus ir suteikia daug kitų privalumų.
Tuo tarpu Citroën norėjo sumažinti ne tik svorį, bet ir gamybos kaštus. Kėbulinė konstrukcija taupo metalą ir supaprastina gamybos procesą (ypač Traction Avant laikais), todėl yra pigesnė. Tiesiog dėlionė turi mažiau detalių.
Be to, tas atskiras rėmas yra ne tik sunkus, bet ir didelis - tai yra viena iš priežasčių, kodėl anksčiau automobiliai buvo tokie aukšti (kita priežastis - skrybėlės). Atsisakius atskiro rėmo automobiliai tapo žemesni ir aptakesni, o salonai - erdvesni. Traction Avant buvo vienas pirmųjų masinės gamybos automobilių be laiptelių - jam jų nereikia, nes jis yra gana žemas.
Visi šie kėbulinės konstrukcijos privalumai svarbūs ir šiems laikams. Pigesnė ir paprastesnė gamyba, mažesnis svoris, erdvesnis salonas. Be to, kėbulinė konstrukcija padeda formuoti saugumo zonas. Tačiau automobiliai su atskiru rėmu neišnyko.
Kodėl visureigiai dar turi atskirus rėmus?
Kai kurie šiuolaikiniai automobiliai turi atskirus rėmus. Pavyzdžiui, Toyota Land Cruiser, Jeep Wrangler, Mercedes-Benz G-Klasse, Suzuki Jimny, Ineos Grenadier, Ford Bronco - šių automobilių kėbulai turi atskirus rėmus. Ir visi jie yra visureigiai, gerai paruošti nuotykiams bekelėje.
Daug bekelės mėgėjų jums pasakys, kad nors rėminė konstrukcija yra didesnė, sunkesnė, brangesnė, blogina automobilio aptakumą ir saugumą, visureigių atveju ji turi privalumų.
Rėminė konstrukcija yra stipresnė. Daužantis per kopas, duobes ir akmenis tai tikrai svarbu. Kadangi tas rėmas yra labai stiprus, prie jo galima tvirtinti ir daug masyvesnes važiuoklės dalis. Pavyzdžiui, dideles ašis, didžiulius sunkius ratus. Papildomą svorį ir apkrovas atskiras rėmas atlaiko lengviau, nes tai - didelės plieninės sijos.
Atskiras automobilio rėmas yra gana lengvai pasiekiamas remontui ir modifikacijoms. Tai yra stipriausia automobilio dalis, jo stuburas, ir jo ilgai ieškoti nereikia. Bekelės mėgėjai kartais ir visą rėmą pakeičia. Modifikuoti ar suvirinti kėbulinę konstrukciją yra sudėtingiau. Aišku, didelę ir sunkią gervę galima montuoti ir prie kėbulinės konstrukcijos automobilio, bet atskiras rėmas ją priims su didesniu svetingumu. Sunkvežimiai turi atskirus rėmus, nes jie stipresni.
Beje, įdomu ir tai, kad visureigių mėgėjai teigia, kad bekelėje atskiras rėmas suteikia patogumo, nes važiuoklės patiriami smūgiai ne taip perduodami į saloną.
Rėminės konstrukcijos automobiliai po truputį nyksta. Štai net nuo 2019 metų gaminamas Land Rover Defender jau turi įprastą kėbulinę konstrukciją, nors jo pirmtakai turėjo atskirus rėmus. Taip yra dėl to, kad dabartinės technologijos leidžia pasiekti puikias pravažumo savybes neatsisakant kėbulinės konstrukcijos privalumų. Naujasis Defender bekelės testuose pasirodo puikiai, nors turi integruotą kėbulą. Daugelis žmonių savo visureigiais vis tiek toli nuo kelio nenuklysta ir džiaugiasi, kad jų automobiliai sunaudoja mažiau degalų, yra saugesni, lengvesni ir erdvesni.
Rėmo konstrukcijos valdymas ir komponentai
Dauguma šiuolaikinių automobilių turi rėmą kaip visos transporto priemonės skeletas. Dauguma automobilio dalių ir bendras surinkimas yra pritvirtinti prie rėmo, pavyzdžiui, variklis, pavaros, pakaba, vairavimo sistema, kabina, krovinių dėžė ir susiję veikimo mechanizmai. Rėmas atlieka įvairių automobilio dalių palaikymo ir prijungimo vaidmenį ir turi įvairias apkrovas iš automobilio vidaus ir išorės.
Rėmo konstrukcija pirmiausia turėtų atitikti automobilio bendrojo išdėstymo reikalavimus. Sudėtingame automobilio vairavimo procese neturėtų būti jokių trukdžių tarp įvairių agregatų ir dalių, pritvirtintų prie rėmo. Kai automobilis važiuoja šiurkščiais keliais, rėmas gali deformuotis ir lenkti deformaciją išilginėje plokštumoje, esant apkrovai; kai vienas ratas susiduria su kliūtimi, visas rėmas gali būti susuktas į deimantų formą. Šios deformacijos pakeis santykinę padėtį tarp rėme sumontuotų komponentų, taip paveikdamos įprastą jo veikimą. Todėl rėmas taip pat turi būti pakankamai tvirtas ir tinkamas standumas. Siekiant pagerinti visos transporto priemonės lengvą lygį, rėmo masė turi būti kuo mažiau. Be to, rėmas turi būti įrengtas arčiau žemės, kad nuleistų automobilio svorio centrą ir pagerintų automobilio vairavimo stabilumą.
Automobilio apatinė dalis, dar vadinama važiuokle ir šasi (car chassis and undercarriage), susideda iš daugybės svarbių komponentų, kurie užtikrina transporto priemonės judėjimą, stabilumą ir saugumą. Šios dalys sudaro sistemą, jungiančią automobilio kėbulą su ratais, leidžiančią automobiliui judėti ir išlaikyti valdymą.
- 1. Pakabos sistema jungia automobilio ratus su kėbulu ar rėmu ir užtikrina patogų bei stabilų važiavimą. Jos funkcija - sugerti smūgius ir vibracijas, atsirandančius važiuojant nelygiais keliais.
- 2. Vairo sistema leidžia vairuotojui nukreipti automobilį ir pasukti ratus norima kryptimi.
- 3. Pavaros sistema perduoda variklio galią ratams ir leidžia automobiliui judėti.
- 4. Stabdžių sistema taip pat yra dalinai apatinėje automobilio dalyje ir leidžia sulėtinti arba sustabdyti automobilį.
- 5. Kuro bakas: Laiko degalus.
- 6. Išmetimo sistema nukreipia variklio degimo produktus saugiai iš automobilio ir sumažina teršalų kiekį.
Automobilio apatinė dalis susideda iš daugybės tarpusavyje susijusių sistemų, kurios užtikrina stabilumą, judėjimą ir saugumą. Čia yra pakabos, vairo, pavaros, stabdžių, išmetimo sistemos bei rėmas. Visi šie komponentai turi veikti kartu, kad automobilis būtų tinkamai valdomas ir saugus.
Kėbulų tipai ir suvirinimo svarba
Didelių keleivinių automobilių kėbulo suvirinimas yra svarbi gaminant didelius keleivinius automobilius, o kėbulo suvirinimo kokybė yra vienas iš svarbių veiksnių, turinčių įtakos bendrajai didelių keleivinių automobilių kokybei. Atsižvelgiant į didelių lengvųjų automobilių kėbulo konstrukcines savybes ir gaminamumą, dėmesys skiriamas suvirinimo proceso, įrangos ir armatūros ypatybių analizei, apibendrinant dabartinę Kinijos&# 39 būklę lengvųjų automobilių kėbulų suvirinimo gamyba ir atotrūkį nuo tarptautinio lygio.
Didelio keleivinio automobilio kėbulo konstrukcinės charakteristikos
Didelio keleivinio automobilio kėbulas yra skeleto odos struktūra, susidedanti iš šešių didelių matmenų griaučių, tokių kaip apatinis skeletas, kairės / dešinės pusės skeletas, priekinės / užpakalinės sienos skeletas ir viršutinio perimetro skeletas, kurie yra surinkti ir suvirinti. Pagal skirtingą autobuso kėbulo apkrovos laipsnį, autobuso kėbulą galima plačiai suskirstyti į tris tipus:
Pusiau pakrautas kėbulas
Pusiau pakrauto kėbulo konstrukcinė ypatybė yra tai, kad kėbulo rėmas yra integruotas su važiuoklės rėmu. Suvirinti ir sujungti važiuoklės komponentus, tokius kaip varžtai, vertikalios ir horizontalios sijos prie važiuoklės, suvirinti važiuoklę prie važiuoklės, tada suvirinti kairįjį / dešinįjį rėmą, priekinį / užpakalinį rėmą ir viršutinį rėmą, kad būtų sudarytas automobilio kėbulas „Hexahedron“. Važiuoklė ir važiuoklė neša kartu, todėl ji vadinama pusiau pakrautu kėbulu.
Neapkrautas kėbulas
Neatlaikančiojo kėbulo rėmas yra suvirinamas savarankiškai, tai yra plokščia kėbulo konstrukcija, privirinta stačiakampiais plieniniais vamzdžiais ir sekcijos plienu, kuri yra palyginti plona. Kėbulo rėmas yra sujungtas su kairiuoju / dešiniąja, priekiniu / galiniu rėmais ir viršutiniu rėmu, kad sudarytų kūno šešiakampį. Nudažytas kėbulas surenkamas ant trijų tipų važiuoklės ir nešamas važiuoklės rėmu, todėl jis vadinamas nekrautu kėbulu.
Pilnai pakrautas kėbulas
Pilnai laikantis kėbulo rėmas yra keltuvo konstrukcija, suvirinta stačiakampiais plieniniais vamzdžiais ir profiliuotu plienu. Korpuso rėmas yra surenkamas su kairiuoju / dešiniąja rėmu, priekinės / galinės sienos rėmu ir viršutiniu rėmu, kad būtų sudarytas kūno šešiakampis. Nudažytas automobilio kėbulas pasirenka surinkimo procesą panašų į automobilio, o važiuoklės komponentai, tokie kaip variklis, priekinė ir užpakalinė ašys bei varomasis traukinys, yra surenkami ant automobilio kėbulo (važiuoklės). Todėl lengvasis automobilis neturi važiuoklės rėmo pėdsakų ir yra visiškai gabenamas automobilio kėbulo.
