Išsiplėtimo indai - tai neatskiriama saugios šildymo ir vandens tiekimo sistemos dalis. Be jų kiekvienas didesnis temperatūros pokytis sukeltų slėgio šuolius, galinčius pažeisti katilą, vamzdžius ir armatūrą.
Ar išsiplėtimo indas reikalingas visose šildymo sistemose? Taip, visose uždarose šildymo sistemose, kur vanduo cirkuliuoja ir kaista, būtinas išsiplėtimo indas.
Kaip pasirinkti tinkamą išsiplėtimo indo dydį?
Talpa priklauso nuo sistemos tūrio, darbinio slėgio ir temperatūrų. Išsiplėtimo indo dydis priklauso nuo kompensuojamo vandens tūrio. Liaudiškai pasakius (tipinėmis sąlygomis), tai galėtų būti apie 12 proc. Kitais žodžiais tariant, kiekvienam 100 l šildymo sistemos tūrio, turėtų būti ne mažiau, kaip 12 l dydžio išsiplėtimo indas.
Normaliu atveju rekomenduojama montuotis išsiplėtimo indo, kuris atitiktų apie 10% šildymo sistemos tūrį. Realiomis sąlygomis dažniausiai yra sudėtinga nustatyti tikslų vandens tūri šildymo sistemoje, todėl būtų rekomendacija montuotis indą santykiu ne mažiau 10 litrų / 100 m2.
Pagal praktinius skaičiavimus, apytiksliai (nežinant, kiek vamzdelių sumontuota šildymo sistemoje ir pan.) šildymo sistemos tūris galėtų būti apie 100-140 l. Tokiu atveju, reikėtų išsiplėtimo indo, kurio dydis (talpa) būtų apie 18 l.
Kai kurių katilų gamintojai deklaruoja, kad jų katile įmontuoto indo užtenka šildymo sistemai iki 140 m2 arba iki 140 l talpos. Visa tai gal ir teisybė, bet, turėkime galvoje, kad išsiplėtimo indo membrana yra nesandari, per ją praeina deguonis. Taigi, išankstinio įpūtimo oro pagalvė linkusi gana greitai mažėti. Atitinkamai, mažėja ir indo geba kompensuoti sistemos vandens temperatūrinius išsiplėtimus ir susitraukimus.
Jeigu norime tą daryti rečiau, reikia didesnio indo, didesnės atsargos, kad rečiau reikėtų papildyti išankstinio oro išpūtimo slėgį. Taigi, visada geriau nusimatyti papildomą išsiplėtimo indą.
120ltr vandens šildytuvui reikia montuoti atskirą (geriamam vandeniui) skirtą bent 12ltr išsiplėtimo indą. Išsiplėtimo indo talpa skaičiuojama 10% nuo bendro tūrio.
Išankstinis oro slėgis inde
Dar kompensuojamo vandens tūris labai priklauso nuo išankstinio oro įpūtimo slėgio inde. Standartiškai šildymo sistemos indams jis būna 1,5 bar. Kuo tas slėgis mažesnis, tuo didesnį sistemos tūrį gali kompensuoti indas. Tačiau tas išankstinio oro įpūtimo slėgis negali būti per mažas.
Paprastai, buitinėse sistemose (katiluose ir pan.), išankstinio oro įpūtimo slėgis būna 0,75-1,0 bar. Turima galvoje, kad sistemos darbinis slėgis gali būti apie 1,5-2,2 bar (apsauginio vožtuvo suveikimo slėgis yra 3 bar). Visada reikia atsiminti, kad inde nustatomas išankstinis oro įpūtimo slėgis turi būti apie 0,3-0,5 ir daugiau bar mažesnis už laikomą sistemoje darbinį slėgį.
Jeigu slėgis šildymo sistemoje turi būti didesnis, būtina didinti indo priešslėgį, kad jis būtų 0,2-0,3 bar mažesnis nei sistemos.

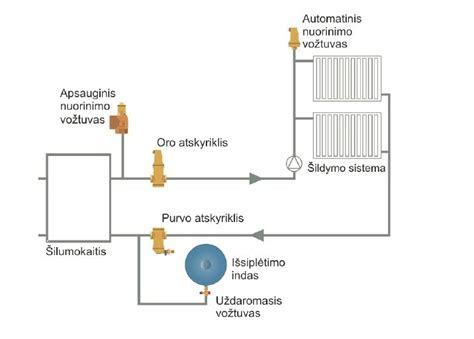

Kur montuojamas išsiplėtimo indas?
Dažniausiai jis montuojamas grįžtamojoje šildymo vamzdyno atšakoje, netoli katilo ar šilumos punkto, kur temperatūra žemesnė, o srautas ramesnis.
Išsiplėtimo indus galima montuotis prie vandens šildytuvo ar karšto vandens tiekimo sistemoje. Kadangi buitinis šildomas vanduo nėra skirtas maistui, nėra apsinuodijimo pavojaus, nors membrana ir nėra skirta geriamam vandeniui. Vėl gi, patartina tokioje situacijoje susimontuoti hidroforo talpą skirtą geriamajam vandeniui ir užsitikrinti, kad karštas vanduo neturės jokių pašalinių kvapų.
Priežiūra ir gedimai
Rekomenduojama periodiškai (pvz., kartą per metus) patikrinti oro slėgį inde ir, jei reikia, jį pakoreguoti pagal gamintojo nurodymus. Atitinkamai, mažėja ir indo geba kompensuoti sistemos vandens temperatūrinius išsiplėtimus ir susitraukimus. Tokiu būdu, gali tekti bent kartą per metus inspektuoti išsiplėtimo ind, jį atjungiant nuo sistemos, pamatuojant išankstinio įpūtimo slėgį ir jį papildant.
Prieš atliekant bet kokias priežiūros / patikrinimo procedūras, atjunkite visus sistemos elektrinius įrengimus, patikrinkite sistemos slėgį ir temperatūrą. Inde esantį priešslėgį galima tikrinti tik tuomet, kai yra ištuštinta vandens sekcija esanti išsiplėtimo inde.
Dažniausi gedimai ir jų priežastys:
- Dažnai suveikiantis apsauginis vožtuvas, slėgio „šuoliai“ sistemoje, girdimi hidrauliniai smūgiai, pastebimas vandens nuotėkis. Šie požymiai gali signalizuoti, kad išsiplėtimo indas nebeveikia tinkamai.
- Jeigu indo užpildyti oru nepavyksta, gali būti, kad membrana yra prilipusi prie indo korpuso. Taip gali atsitikti, jeigu išsiplėtimo indas stovi per šiltoje patalpoje šalia pvz. katilo.
- Jeigu paspaudus oro ventilį bėga vanduo, reiškia membrana yra trūkusi ir reikia keisti arba membraną (didesniuose induose, nuo 500 l) arba visą išsiplėtimo indą.
- Gali būti blogai parinktas išsiplėtimo indas.
Jeigu indas prie sistemos yra prijungtas tiesiogiai, be pajungimo mazgo išsiplėtimo indui, t.y. išardomos jungties su drenažu, tada teks nudrenuoti vandenį iš sistemos bei indo ir atjungti jį mechaniškai nuo sistemos.
Jeigu slėgis yra per mažas, negu paskaičiuotas arba reikalaujamas konkrečiam pastatui, indą reikia papildomai pripildyti oro (rekomenduojama azotu) iki reikiamo slėgio. Iš gamyklos išėjusiame inde slėgis dažniausiai būna 1,5 bar ir, nekeičiant priešslėgio, jis gali tikti nebent 4 - 5 aukštų namui arba šildymo sistemai, kurioje palaikomas 1,7-1,9 bar slėgis.
Išsiplėtimo indai šildymo sistemoms - tai membraniniai slėginiai plėtimosi indai, skirti uždaroms šildymo, saulės energijos ir aušinimo cirkuliacinėms sistemoms; veikia pagal statinio slėgio palaikymo principą su azoto pagalve. Šie indai yra tvirtos konstrukcijos, juos galima patikimai eksploatuoti ir jie veikia be pagalbinės energijos.
