Automobilis Peugeot 607 priklauso verslo klasės automobilių segmentui. Gamyba vyko nuo 1999 iki 2010 metų. Per šį laikotarpį automobilis patyrė nedidelių atnaujinimų, tačiau tai neturėjo įtakos pagrindinėms dizaino ypatybėms. Dėl gausios komplektacijos ir periodinių modifikacijų, gali būti naudojami įvairūs saugiklių blokų dizainai. Šiame straipsnyje pateikiama visų elektroninių valdymo blokų, saugiklių blokų schemų ir Peugeot 607 relinių blokų išdėstymo informacija.
Elektroninių Valdymo Blokų ir Saugiklių/Relinių Blokų Išdėstymas
Peugeot 607 automobilyje yra įvairių elektroninių valdymo blokų ir su jais susijusių saugiklių bei relinių blokų. Jų vietos ir paskirtis priklauso nuo automobilio komplektacijos ir gamybos metų.
Vietos ir Paskirtis
- ABS elektroninis valdymo blokas
- Oro kondicionieriaus elektroninis valdymo blokas
- Oro kondicionieriaus / šildytuvo ventiliatoriaus variklio valdymo blokas
- Apsaugos nuo vagystės valdymo blokas
- Akumuliatoriaus
- Bagažinės dangčio atidarymo / uždarymo valdymo blokas - bagažinės dešinėje pusėje
- Diagnostikos jungtis (DLC)
- Variklio elektroninis valdymo blokas (ECM)
- Aušinimo ventiliatoriaus variklio relė 1
- Aušinimo ventiliatoriaus variklio relė 2
- Priedo valdymo blokas - bagažinės dešinėje pusėje
- Saugiklių / relinių blokas, centrinė konsolė - Dyzelis
- Saugiklių / relinių blokas, variklio skyrius 1
- Saugiklių / relinių blokas, variklio skyrius 2 - po saugiklių / relinių bloku variklio skyriuje
- Saugiklių / relinių blokas, variklio skyrius Z
- Saugiklių / relinių blokas, prietaisų skydelis 1
- Saugiklių / relinių blokas, prietaisų skydelis 2
- Saugiklių / relinių blokas, bagažinė 1
- Saugiklių / relinių blokas, bagažinė 2
- Kaitinimo žvakių valdymo blokas
- Šildytuvo ventiliatoriaus variklio relė
- Garso signalas 1
- Garso signalas 2
- Prietaisų skydelio valdymo blokas
- Daugiafunkcis valdymo blokas 1 - integruotas prietaisų skydelio saugiklių / relinių blokas 1 - funkcijos: centrinis užraktas, galinio lango atitirpinimas, imobilizatorius, posūkių rodikliai / avariniai žibintai, stabdžių žibintai, galiniai gabaritiniai žibintai, priekinio stiklo apiplovėjas.
- Daugiafunkcis valdymo blokas 2 - integruotas variklio skyriaus saugiklių / relinių blokas 1 - funkcijos: oro kondicionierius, aušinimo ventiliatoriaus variklis, variklio valdymas, rūko žibintai, garso signalas, priekinio stiklo valytuvai
- Daugiafunkcis valdymo blokas 3 - integruotas bagažinės 2 saugiklių / relinių blokas - funkcijos: priekabos lizdas
- Aplinkos oro temperatūros jutiklis - durelių galinio vaizdo veidrodėlyje
- Parkavimo sistemos valdymo blokas - bagažinės dešinėje pusėje
- Vairo stiprintuvo valdymo blokas
- Elektros sėdynių valdymo blokas
- Vairo kolonėlės elektronikos valdymo blokas
- SRS elektroninis valdymo blokas
- Pakabos valdymo blokas
- Telefono valdymo blokas
- Elektroninis pavarų dėžės valdymo blokas (TCM)
- Padangų slėgio stebėjimo sistemos valdymo blokas - bagažinės dešinėje pusėje
Variklio Skyrius
Variklio skyriuje yra keli pagrindiniai saugiklių ir reliniai blokai.
Pagrindinis Blokas

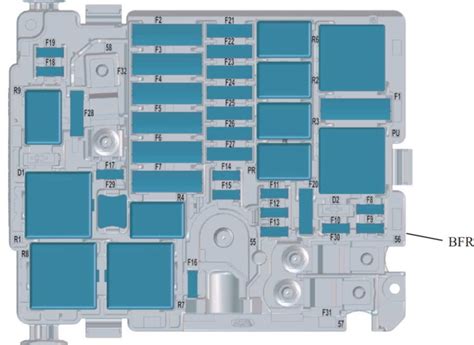

Po variklio skyriaus gaubtu, kairėje pusėje, po apsauginiu dangčiu, yra pagrindinis saugiklių ir relinių blokas.
1 tipo blokas
Šis blokas apima įvairius relinius ir saugiklius, atsakingus už tokias funkcijas kaip garso signalas, starteris, oro siurblio relė, selektoriaus užrakto relė (padėtis „P“), išmanusis jungiklis (šildomas galinis langas, išoriniai veidrodėliai, valytuvai, apiplovėjas), aušinimo ventiliatoriaus variklis, ABS/ESP sistema, oro kondicionieriaus / šildytuvo ventiliatoriaus variklis, garso signalas, šildomos sėdynės, galios sėdynės, artimųjų žibintų relė, stabdžių sistemos ir pakabos valdymo sistema.
2 tipo blokas
Antrojo tipo blokas apima saugiklius, skirtus garso signalui, priekiniams ir galiniams apiplovėjams, priekinių žibintų apiplovėjams, kuro siurbliui ir absorberio išleidimo solenoidiniam vožtuvui, vairo stiprintuvui, pakabos ECU, automatinei pavarų dėžei, starterio ritės grandinei, variklio ECU, ESP ECU, variklio valdymo bloko jutikliams (uždegimo ritė, solenoidiniai vožtuvai, deguonies jutikliai, kompiuteriai, purkštukai), oro kondicionieriaus ventiliatoriaus relėi ir priekinio stiklo valytuvo relei.
3 tipo blokas
Trečiojo tipo blokas saugo variklio maitinimo sistemos mikroprocesorių, garso signalą, motorizuotą galinio lango atitirpinimo sistemą, priekinių žibintų apiplovėjus, kuro siurblį (išskyrus tam tikrus HDI variklius), dyzelino pašildymo bloką, turbokompresorių, variklio valdymo sistemos komponentus, vairo stiprintuvą, pakabos ECU, automatinę pavarų dėžę, automatinio priekinių žibintų diapazono valdymo bloką, variklio oro srauto jutiklį, ESP valdymo bloką, starterio vijimo grandinės saugiklį, aušinimo skysčio lygio jutiklį, salono šildymo sistemą (HDI), stabdžių signalo kontaktorių, variklio valdymo sistemos komponentus, oro kondicionieriaus ventiliatoriaus relę, valytuvo relę, priekinių ir galinių žibintų maitinimo grandines.

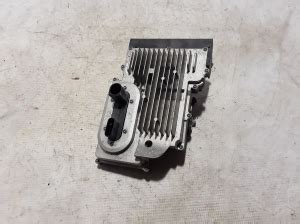

1 Papildomas Blokas
Šis blokas, esantis po pagrindiniu bloku, apima saugiklius, skirtus pakabos valdymo sistemai, oro kondicionieriaus / šildytuvo ventiliatoriaus varikliui ir ABS/ESP sistemai.
2 Papildomas Blokas
Antrasis papildomas blokas yra atsakingas už aušinimo ventiliatoriaus variklį, kaitinimo žvakių valdymo modulį ir papildomą šildytuvą.
Salono Skyrius

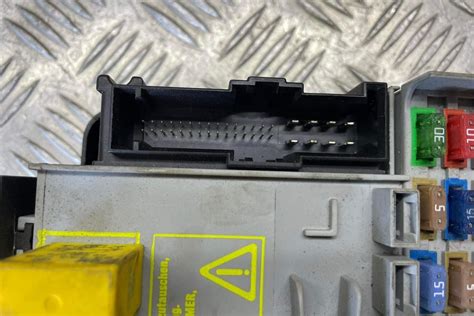

Salono saugiklių blokas yra prietaisų skydelio apačioje, kairėje pusėje.
1 tipo blokas
Šis blokas apima saugiklius, atsakingus už centrinį užraktą, audio sistemą, priekinio stiklo apiplovėją, galinius elektra valdomus langus, elektroninę apsaugos nuo vagystės sistemą, multifunkcinį ekraną, prietaisų skydelį, oro kondicionieriaus valdymo bloką, automobilio radiją, stabdžių žibintus, jungiklius, salono apšvietimą, diagnostikos jungtį, priekinių žibintų apiplovėjus, daiktadėžės apšvietimą, priekinį ir galinį pelenines, elektra valdomus veidrodėlius, automatinį šviesos jungiklį, oro pagalvių sistemą, priekinio stiklo valytuvus, galinį rūko žibintus.
2 tipo blokas
Antrojo tipo blokas apima saugiklius, skirtus priekinio stiklo apiplovimo siurbliui ir skysčio lygio jutikliui, užrakinimo ir super užrakinimo sistemos masei, oro pagalvėms, sankabos pedalo kontaktoriui, stabdžių kontaktoriui, diagnostikos lizdui, ESP jutikliui, šviesai jautriam galinio vaizdo veidrodėliui, priekinių ir galinių elektra valdomų langų maitinimui, ventiliacijos liukui, daiktadėžės kontaktoriui, salono apšvietimui, makiažo veidrodėliams, multifunkcinio ekrano maitinimui, vairo kolonėlės jungiklių blokui, signalizacijos sirenai, priekabos jungimo blokui, radijo RD4, radijo telefonui GPS RT3, elektra valdomų veidrodėlių ir visų elektra valdomų langų valdymo blokams, priekiniams ir galiniams automobilio žiebtuvėliams, dyzelino priedo bako kompiuterio maitinimui, automatinės pavarų dėžės kompiuteriui, automatinės pavarų dėžės selektoriaus kontaktoriui, uždegimo jungikliui su apsaugos nuo vagystės įtaisu, priekabos jungimo dėžės maitinimui, laisvų rankų įrangai, sėdynės relės atminties jungikliui, lietaus ir šviesos jutikliui, variklio perjungimo bloko maitinimui, parktroniko jungiklio, prietaisų skydelio, oro kondicionieriaus, oro pagalvių jungiklio ir pirotechninių priveržėjų maitinimui, užrakinimo ir super užrakinimo sistemos maitinimui, Hi-Fi stiprintuvui, šildomiems išoriniams galinio vaizdo veidrodėliams.
Papildomas Blokas Salone
Šis papildomas blokas apima saugiklius, skirtus stabdžių žibintams, radiotelefono maitinimo grandinei, padangų slėgio stebėjimo kompiuteriui, CD keitikliui, keleivio sėdynės relei, šildomoms priekinėms ir galinėms sėdynėms, vairuotojo sėdynės relei ir šildomoms vairuotojo ir galinėms sėdynėms.
Bagažinė

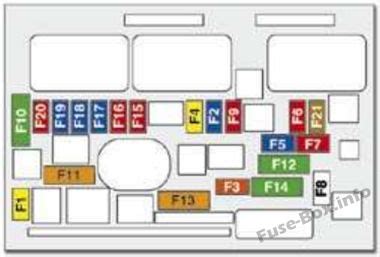

Bagažinėje esantis saugiklių blokas nebuvo montuojamas visuose modeliuose. Norint prie jo prieiti, reikia atidaryti bagažinės dangtį (kairėje pusėje).
Bagažinės Blokas
Šiame bloke yra didelės amperų vertės saugikliai, skirti starteriui, alternatoriui, variklio aušinimo ventiliatoriui, papildomam ventiliatoriui (V6 HDI varikliui), variklio perjungimo blokui, šildomam galiniam langui, bagažinės dangčio atidarymo / uždarymo jungikliui, bagažinės užraktui, priekabos jungimo blokui ir priekabos jungimo dėžei (pasirinktinai).
