Dėkojame, kad įsigijote šį „Ferm“ gaminį. Dabar turite puikų gaminį, kurį pateikia vieni svarbiausių Europos tiekėjų. Visi „Ferm“ tiekiami gaminiai yra pagaminti pagal aukščiausius veikimo ir saugos standartus. Be to, mes užtikriname puikią techninę priežiūrą, pagrįstą mūsų visapusiška 3 metų garantija. Mes tikimės, kad šis įrankis puikiai tarnaus jums ilgus metus.
Prieš pradedant naudoti šį įrenginį, atidžiai perskaitykite šią naudojimo instrukciją. Įsitikinkite, kad žinote, kaip veikia šis įrenginys, ir kaip jį reikia naudoti. Prižiūrėkite šį įrenginį, kaip nurodyta šiame vadove, ir įsitikinkite, ar šis įrengimas veikia tinkamai. Šį naudojimo vadovą ir kitus pridėtus dokumentus laikykite kartu su įrenginiu.
Simbolių paaiškinimas
Reiškia potencialų kūno sužalojimą, mirtiną sužalojimą arba pavojų sugadinti įrenginį, jeigu bus ignoruojami šioje naudojimo instrukcijoje pateikti nurodymai.
Prieš atlikdami bet kokius įrankio techninės priežiūros darbus, visada atjunkite žarną.
Vinių kalimo įrankį reikia nešti tik už rankenos.
Niekada nenaudokite vinių kalimo įrankio, jeigu ant jo nėra įskaitomo lipduko su įspėjimu.
Techninės specifikacijos
- Oro slėgis: 4-7 barai (60-100 psi)
- Maksimalus vinies dydis: 1.25 x 1.0 x 50 mm
Svarbūs saugos nurodymai
Visada būtinai naudokite suslėgtajam orui skirtas suspausto oro žarnas su nurodytu maksimaliu slėgiu, kuris būtų tinkamas šiam kompresoriui.
Niekada nenaudokite deguonies, degiųjų dujų ar suspausto oro iš dujų balionų slėgiui į šį prietaisą tiekti, nes kyla sprogimo pavojus ir sunkaus sužalojimo galimybė.
Oro tiekimo žarnos
Oro tiekimo žarnos privalo sugebėti atlaikyti bent 10 barų darbinį slėgį. Oro tiekimo žarna turi turėti greitojo atjungimo (QD) movą, kad ją galima būtų greitai atjungti nuo vinių kalimo įrankio.
Suslėgtasis oras
Šiam įrankiui naudokite tik švarų, įprastą suslėgtąjį orą.
Slėgio reguliatorius
Norint saugiai naudotis vinių kalimo įrankiu, privalomas 4-7 barų darbinio slėgio reguliatorius darbiniam slėgiui reguliuoti. Nejunkite vinių kalimo įrankio prie oro slėgio tiekimo sistemos, kurios oro slėgis gali viršyti 10 barų, nes vinių kalimo įrankis gali būti sugadintas, bet to, galima susižaloti.
Darbinis slėgis
Niekada neviršykite rekomenduojamo maksimalaus slėgio, nes žymiai padidės įrenginio nusidėvėjimas. Oro tiekimas turi būti pakankamas prietaiso darbiniam slėgiui palaikyti. Jeigu slėgis sumažės, sumažės vinių kalimo įrankio kalimo jėga. Tinkama vinių kalimo įrankio darbinio slėgio vertė nurodyta skyriuje „TECHNINĖS SPECIFIKACIJOS“.
Alyvos ir vandens skirtuvas
Purvas ir vanduo oro tiekimo sistemoje - pagrindinė pneumatinių įrankių nusidėvėjimo priežastis. Alyvos ir vandens skirtuvas padės užtikrinti švarų oro slėgį, kad vinių kalimo įrankis geriausiai veiktų ir mažiausiai nusidėvėtų. Alyvos ir vandens skirtuvą privaloma reguliariai ištuštinti, kad jis veiksmingai tiektų švarų oro slėgį į įrankį. Žr. gamintojo instrukciją, kaip tinkamai atlikti alyvos ir vandens skirtuvo techninę priežiūrą.

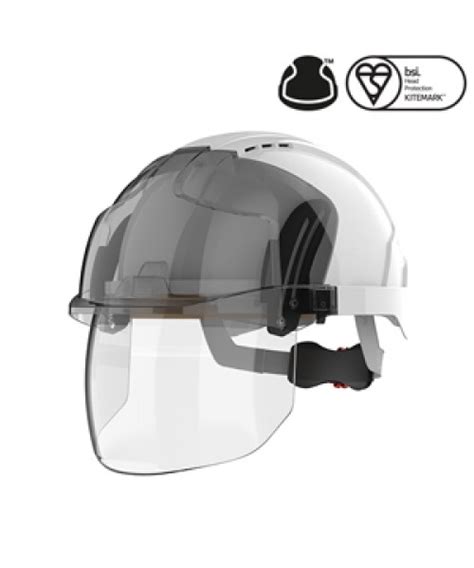

Naudodami įrankį, visada dėvėkite apsauginius akinius, atitinkančius ANSI specifikacijas ir užtikrinančius apsaugą nuo objektų, lekiančių iš priekio bei iš šonų, naudojantis vinių kalimo įrankiu ir atliekant jo techninę priežiūrą. Lekiančios vinys ir skeldros gali sunkiai sužaloti. Pastaba. Akiniai be šoninių apsaugų ir veido apsauginio skydelio neužtikrina pakankamos apsaugos.
Pneumatinio vinių kalimo įrankio veikimo principas
Suslėgtojo oro varomas stūmoklis teikia vinių kalimo įrankiui energiją.
Naudojimas
Įjungimas spaudžiant gaiduką
Pneumatinis vinių kalimo įrankis įjungiamas spaudžiant gaiduką. Kaskart paspaudus gaiduką, vinių kalimo įrankis įkala vinį į ruošinį. Ši mašina turi reguliuojamą oro išleidimo angą mašinos viršuje.
Laikykite rankas ir pėdas pakankamu atstumu nuo kalimo įrankio galvutės. Jokiais būdais nenukreipkite vinių kalimo įrankio į žmones ar gyvūnus.
IP Duursma: pneumatics, how does a 3/2 valve work?
Užstrigusių vinių išėmimas
Prieš bandydami išimti užstrigusią vinį, būtinai įsitikinkite, ar
Pneumatinio vinių kalimo įrankio veikimo patikrinimas
Išimkite visas vinis iš pneumatinio vinių kalimo įrankio, prieš atlikdami patikrą. Paspauskite gaiduką, kad būtų iššauta vinis. Atleiskite gaiduką ir ciklas bus baigtas.
Kiekvieną kartą atlikdami vinių kalimo įrankio techninę priežiūrą, atkreipkite dėmesį į įspėjimus, pateiktus šioje naudojimo instrukcijoje, ir būkite itin atsargūs, šalindami vinių kalimo įrankio triktis.
Dalių keitimas
Prireikus pakeisti dalis, rekomenduojama naudoti originalias dalis. Nenaudokite kitų alternatyvių gamintojų dalių, kurios galėtų veikti taip pat, kaip originalios prietaiso dalys.
Tepimas
Įlašinkite oro tiekimui skirtos tepimo alyvos į vinių kalimo įrankio rankenoje esančią oro įleidimo angą. Jeigu neturite tepalo švirkšto, naudodami įrankį, pripilkite alyvos pro QD movą vieną ar du kartus per dieną. Jeigu alyvos įlašinsite per daug, ji tiesiog kaupsis prietaise: tai pastebėsite kaldami vinis.
Naudojimas šalto oro sąlygomis
Dirbant šalto oro sąlygomis, kai temperatūra yra beveik neigiama arba neigiama, oro vamzdžiuose esantis vanduo gali užšalti, todėl prietaisu naudotis bus neįmanoma. Kai oro temperatūra yra žema, pneumatiniams įrankiams rekomenduojame naudoti specialią žieminę alyvą arba vietoj alyvos nuolat naudoti antifrizą (glikolį).
Nelaikykite įrankio šaltoje vietoje, kad ant darbinių vožtuvų ir mechanizmų nesusidarytų šerkšnas ar ledas, antraip gali sutrikti prietaiso veikimas. Pastaba. Kai kurie parduodami dehidruoti skysčiai, skirti oro tiekimo linijoms, gadina sandarinimo žiedus ir sandariklius. Nenaudokite šių desikantų esant šaltam orui, neįsitikinę, ar jie yra tinkami naudoti šiame įrankyje.
Aplinkosauga
Norint apsaugoti nuo sugadinimo gabenimo metu, šis įrenginys pristatomas kietoje apsauginėje pakuotėje. Pakuotė, kiek įmanoma, gaminama iš medžiagų, kurias galima perdirbti. Todėl prašome imtis visų įmanomų priemonių ir atiduoti pakuotes perdirbimui.
