Priekabos prijungimas prie automobilio yra būtinas procesas norint saugiai ir efektyviai transportuoti įvairius krovinius. Neteisingai prijungta priekaba gali sukelti rimtų problemų, pradedant neveikiančiais žibintais ir baigiant avarijomis. Šiame straipsnyje išsamiai aptarsime, kaip teisingai prijungti priekabą, ypatingą dėmesį skirdami elektros jungčiai ir skirtingoms jungimo schemoms.
Pagrindiniai Priekabos Jungimo Aspektai
Prieš pradedant jungimo procesą, svarbu suprasti pagrindinius aspektus, kurie užtikrins saugų ir tinkamą priekabos veikimą:
- Mechaninis Sujungimas: Tai apima priekabos sujungimą su automobilio vilkimo kabliu. Svarbu užtikrinti, kad sujungimas būtų tvirtas ir saugus, naudojant tinkamą fiksavimo mechanizmą.
- Elektros Sujungimas: Tai apima priekabos žibintų (stabdžių, posūkių, gabaritinių) prijungimą prie automobilio elektros sistemos. Teisingas elektros sujungimas užtikrina, kad priekaba bus matoma kitiems eismo dalyviams ir atitiks saugos reikalavimus.
Seniau visi susiruošę savo automobiliu tampyti priekabas turėdavo vežti mašiną į automobilių servisą tam, kad jame sumontuotų priekabos kablį. Dabar daugumoje serijinės gamybos automobilių gamintojai dar gamykloje numato kur ir kaip bus tvirtinamas priekabos kablys, jo pageidaujant klientui. Tai žymiai supaprastina patį montavimo procesą ir dažnai kabliai automobiliams gali būti sumontuojami ir savarankiškai, o patys darbai, kuomet montuojamas automobilio kablys, kartais liaudiškai dar vadinamas „farkopas“ tikrai nepasižymi sudėtingumu.
Norint teisingai sumontuoti priekabos kablį būtina naudoti tinkamus instrumentus ir priemones. Kabliai automobiliams privalo būti patikimai užfiksuoti ir išlaikyti jiems tenkančią apkrovą tam, kad kelyje visi eismo dalyviai būtų saugūs, automobilio kėbulas nebūtų deformuotas, o priekaba neatsikabintų.
Kadangi auto kabliai dažniausiai prie kėbulo ar rėmo tvirtinami automobilio dugno plote, patogiausia šiuos darbus atlikti ant keltuvo ar duobės. Problema, kad ne kiekvienas garaže turime duobę. Iš tiesų, retas vairuotojas šiais laikais turi ir patį garažą. Jei duobės ar keltuvo nėra, darbus galima atlikti pakėlus automobilį domkratu, bet reikia nepamiršti, jog svarbiausia - saugumas.
Automobilių kabliai gamykliškai numatytais tvirtinimo taškais montuojami visai nesudėtingai, svarbu turėti darbams reikalingus įrankius. Dažniausiai suprasti kokių įrankių prireiks padės montavimo instrukcija, be kurios neparsiduoda nei vienas priekabos kablys, montavimo instrukcija ne tik padės pasispręsti dėl įrankių, bet ir padės suprasti kokiais žingsniais turi būti sumontuotas kablys priekabai. Dažnai montavimo instrukcijoje nurodoma ir jėga, kuria reiktų priveržti tvirtinimo taškus, tam gali prireikti dinamometrinio rakto. Dinamometriniu raktu galėsite užveržti varžtus tiksliai tokia jėga, kokia nurodyta, nes laisvi tvirtinimo varžtai, tempiant priekabą, gali atsilaisvinti, o per stipriai užveržti - trūkti. Reikalingi įrankiai: užveržimo dirželių laidams prisegti, atramų parėmimui, grąžto išgręžti skylėms, raktų veržlių bei varžtų užveržimui.
Prieš pradėdami darbus, įsitikinkite, jog jūsų įsigytas priekabos kablys (farkopas) tinka jūsų automobiliui. Sunku būtų įsivaizduoti labiau nuviliančią situaciją nei išardžius pusę automobilio, pamatyti, jog jūsų įsigyto auto kablio nepavyks sumontuoti automobilyje. Taip pat prieš pradėdami darbus būtinai perskaitykite instrukciją, ypač jei analogiško darbo patirties neturite, bei apžiūrėkite vietą, kurioje bus montuojamas vilkimo kablys. Nemontuokite priekabos kablio, jei matote, jog tvirtinimo vietos pažeistos korozijos arba turi mechaninių pažeidimų, pavyzdžiui likusių po eismo įvykio.
Jei automobilio kablį montuojate ne duobėje ar ant keltuvo, o pakėlimui naudosite domkratą, turėkite omenyje, kad užtraukti rankinį stabdį nepakanka - daugumoje automobilių rankinis stabdis blokuoja tiktai galinius ratus, kurie bus pakelti nuo žemės. Kad tinkamai užfiksuotumėte automobilį, po priekiniais ratais pakiškite specialias kaladėles. Pakėlę automobilio galinę ašį domkratu, būtinai padėkite ją ant atramų, nepalikite pakeltos ant domkrato - tai nesaugu.
Šiame auto kablio montavimo etape reikės pritvirtinti vilkimo kablį jam skirtoje vietoje. Patikrinkite ar montavimo metu reikės nuimti galinį bamperį. Tai dažniausiai būna nurodyta montavimo instrukcijoje. Jei automobilio kablio montavimui būtina nuimti bamperį, nuo to ir pradėkite. Nuimtą bamperį atsargiai padėkite tokioje vietoje, kur jis netrukdys darbui. Atkreipkite dėmesį į tai, jog dažytas automobilio bamperis gali susibraižyti, todėl nedėkite jo tiesiai ant betoninių grindų, po juo patieskite paminkštintą apsauginį sluoksnį. Kuomet bamperis nuimtas, galima tęsti darbus.
Patikrinkite numatytus tvirtinimo taškus automobilio kėbule ar rėme, jeigu juose jau yra paruoštos skylės vilkimo kablio varžtams ir jų vietos tiksliai sutampa su numatytais tvirtinimo taškais jūsų kablio elementuose - grąžto neprireiks. Jeigu skylių tvirtinimo taškuose nėra, pažymėkite vietas, kuriose reikia pragręžti kėbulą ar rėmą ir, panaudoję grąžtą, išgręžkite tvirtinimo skyles. Prieš gręždami įsitikinkite, jog greta nėra vamzdelių, laidų ar kuro bako, kuriuos galėtumėte kliudyti.
Kuomet tvirtinimo taškai paruošti, įstatykite auto kablį jam skirtoje vietoje. Kad kablys laikytųsi savo vietoje, galima jį paremti keletu spaustuvėlių ar atramomis. Prieš užfiksuojant automobilio kablį jo vietoje, kruopščiai nuvalykite visus nešvarumus ir kelio dulkes nuo vietų greta tvirtinimo taškų, tai gali sutrukdyti tinkamai priveržti kablį arba ateityje jį atlaisvinti. Kai tvirtinimo taškai nuvalyti, priveržkite priekabos kablį varžtais iš vilkimo kablio komplekto. Tvirtinant kablius automobiliams, būtina naudoti poveržles ir nuo savaiminio atsisukimo apsaugotas veržles su plastiku.
Patikimai pritvirtinus automobilio kablį, metas atgal uždėti bamperį. Prieš pradėdami darbus, patikrinkite ar montavimo instrukcijos nereikalauja dalies bamperio išpjauti. Patikimai pritvirtinus automobilio kablį, lieka paskutinis darbas - priekabos rozetės pajungimas.
Jei kablį montuojate senesniame automobilyje, bus paprasčiau. Senesniuose automobiliuose priekabos rozetė pajungiama paprasčiausiai parinkus reikiamus laidus ir juos pajungus priekabos rozetėje pagal schemą. Daugumoje naujesnių automobilių prisijungti tiesiogiai prie žibintų laidų negalima, mat galiniai žibintai naujesniuose automobiliuose valdomi automobilio kompiuterio, kuris, pamatęs padidėjusį elektros srovės suvartojimą žibintuose užfiksuos kaip elektros gedimą. Naujesniuose automobiliuose ši problema sprendžiama montuojant papildomą kablio modulį, kuris nenaudoja automobilio žibintams perduodamos elektros srovės priekabos žibintams užmaitinti. Panaudojus tokį elektrinį kablio modulį, automobilio galiniams žibintams perduodama elektros srovė veiks tik kaip signalas - trigeris, sužadinantis visiškai kitą grandinę, kuria bus užmaitinami žibintai priekaboje, taigi nebus sukurta papildoma apkrova automobilio žibintų grandinėje.
Nepriklausomai nuo to, ar bus montuojamas elektroninis priekabos modulis, ar tiesiogiai jungiama priekabos rozetė, atliekant elektrinės dalies pajungimą svarbu rasti vietas laidams pravesti bei paslėpti bei teisingai, saugiai bei hermetiškai. Jei yra galimybė, atveskite priekabos rozetės laidus į automobilio bagažinę per jau esančią ertmę, negręžkite naujos skylės, pažeidus antikorozinę dangą, ji gali tapti korozijos židiniu. Laidų sujungimui susukite nužievintus laidus kartu ir sulituokite, po to tvirtai apvyniokite kokybiška plastikine izoliacine juosta. Naudokite tiktai kokybišką izoliacinę juostą, nepatikimas produktas gali atšokti nuo drėgmės ar esant žemai temperatūrai, tokiu atveju gali kilti trumpojo jungimo grėsmė.
Kabliai automobiliams, nors ir gali pasirodyti, jog yra tik keletas suvirintų metalo profilių, iš tikro pagaminti preciziškai, užtikrinant reikiamą tvirtumą bei saugumą. Negalima montuoti automobilio kablio, jei jo konstrukcija buvo mechaniškai pažeista, įlenkta, matosi nekokybiškų virinimo žymių. Pačios automobilio kablio konstrukcijos jokiais būdais negalima modifikuoti - pjauti, virinti ar lenkti, būtina montuoti griežtai vadovaujantis gamintojo instrukcijomis. Montavimo metu nepamirškite devynis kartus pamatuoti ir tik dešimtą kartą pjauti ar gręžti. Pjaukite ne daugiau, o gręžkite ne giliau nei būtina, klaidą ištaisyti gali būti labai brangu.
Automobiliniai kabliai nėra sudėtingi technologiniai mechanizmai, juos tikrai galima sumontuoti ir savarankiškai, tačiau reikia nepamiršti, jog svarbiausia saugumas. Jūsų saugumas montuojant, automobilio saugumas tempiant priekabą bei kitų eismo dalyvių saugumas. O jei vis tik nesate užtikrinti savo jėgomis ar norite sutaupyti laiko, geriau kreiptis į automobilių servisą, kuriame meistrams kablių montavimas - kasdienis darbas be netikėtumų.

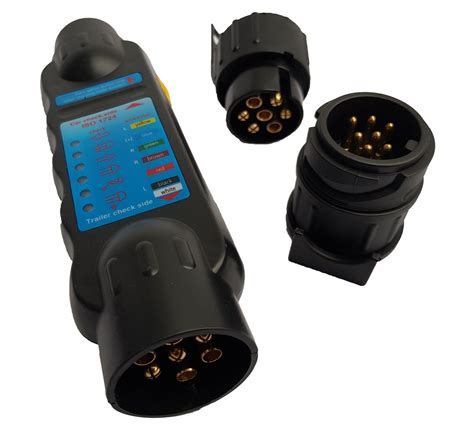

Elektros Jungimo Schemos: 7-ių ir 13-os Kontaktų Rozetės
Populiariausios priekabų elektros jungčių schemos yra 7-ių ir 13-os kontaktų rozetės. Kiekviena schema turi savo privalumų ir trūkumų, o pasirinkimas priklauso nuo priekabos tipo ir funkcijų.

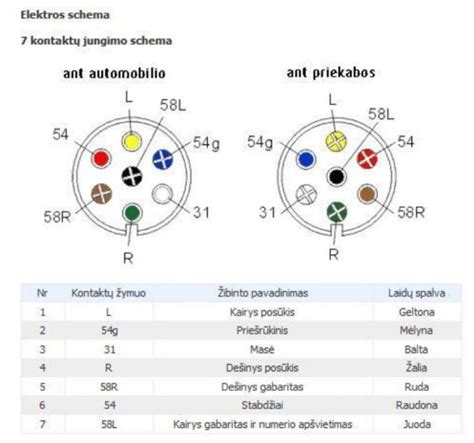

7-ių Kontaktų Rozetė
7-ių kontaktų rozetė yra senesnė ir paprastesnė schema, dažniausiai naudojama mažesnėms priekaboms, tokioms kaip lengvosios priekabos ar priekabos valtims. Ji užtikrina pagrindines funkcijas, tokias kaip:
- Kairysis Posūkis (L): Įjungia kairįjį priekabos posūkio signalą.
- Dešinysis Posūkis (R): Įjungia dešinįjį priekabos posūkio signalą.
- Stabdžių Žibintas (54): Įjungia priekabos stabdžių žibintus.
- Gabaritinis Žibintas (58R): Įjungia dešinįjį priekabos gabaritinį žibintą.
- Gabaritinis Žibintas (58L):Įjungia kairįjį priekabos gabaritinį žibintą.
- Atbulinės Eigos Žibintas (54G): Dažniausiai nenaudojamas 7-ių kontaktų schemoje.
- Įžeminimas (31): Užtikrina tinkamą grandinės veikimą.
Svarbu: 7-ių kontaktų rozetė neturi atskiro kontakto atbulinės eigos žibintui ar nuolatinei srovei, kuri gali būti reikalinga kai kurioms priekaboms (pvz., priekaboms su baterijomis ar vidiniu apšvietimu).
13-os Kontaktų Rozetė
13-os kontaktų rozetė yra modernesnė ir universalesnė schema, palaikanti daugiau funkcijų. Ji dažniausiai naudojama didesnėms priekaboms, tokioms kaip kemperiai ar priekabos automobiliams vežti. Be pagrindinių funkcijų, kaip ir 7-ių kontaktų rozetėje, 13-os kontaktų rozetė papildomai užtikrina:
- Atbulinės Eigos Žibintas (3): Įjungia priekabos atbulinės eigos žibintus.
- Nuolatinė Srovė (9): Užtikrina nuolatinę srovę priekabos baterijai ar kitoms sistemoms.
- Įjungtas Uždegimas (10): Srovė įjungiama tik įjungus automobilio uždegimą.
- Papildomas Įžeminimas (11): Papildomas įžeminimas.
- Laisvas Kontaktas (12): Dažnai naudojamas papildomoms funkcijoms, tokioms kaip signalizacija.
- Laisvas Kontaktas (13): Dažnai naudojamas papildomoms funkcijoms.
Privalumai: 13-os kontaktų rozetė suteikia daugiau galimybių priekabos funkcijų valdymui ir užtikrina saugesnį ir patikimesnį elektros jungimą.
Kaip Teisingai Prijungti Priekabą: Žingsnis po Žingsnio
Štai žingsnis po žingsnio vadovas, kaip teisingai prijungti priekabą prie automobilio:
- Paruošimas: Įsitikinkite, kad turite tinkamą vilkimo kablys, atitinkantį priekabos svorį ir tipą. Patikrinkite, ar vilkimo kablys yra tvirtai pritvirtintas prie automobilio.
- Mechaninis Sujungimas: Atsargiai uždėkite priekabos jungtį ant vilkimo kablio. Įsitikinkite, kad jungtis užsifiksavo saugiai, naudojant fiksavimo mechanizmą. Patikrinkite, ar jungtis nekliba ir yra tvirtai pritvirtinta.
- Saugos Grandinė: Pritvirtinkite saugos grandinę nuo priekabos prie automobilio. Saugos grandinė yra svarbi saugos priemonė, kuri apsaugos priekabą nuo atitrūkimo avarijos atveju.
- Elektros Sujungimas: Prijunkite priekabos elektros rozečių kištuką į automobilio rozečių lizdą. Įsitikinkite, kad kištukas yra tvirtai įkištas ir užfiksuotas, jei tokia galimybė yra.
- Žibintų Patikrinimas: Patikrinkite, ar visi priekabos žibintai veikia tinkamai: posūkiai, stabdžių žibintai, gabaritiniai žibintai ir atbulinės eigos žibintai (jei yra). Jei kuris nors žibintas neveikia, patikrinkite laidus ir jungtis.
- Pakrovimo Patikrinimas: Jei priekaboje yra pakrovimas, patikrinkite, ar jis tinkamai pritvirtintas ir subalansuotas. Netolygus pakrovimas gali sukelti problemų vairuojant.
Dažniausios Klaidos Jungiant Priekabą ir Kaip Jų Išvengti
Jungiant priekabą, svarbu vengti šių dažniausiai pasitaikančių klaidų:
- Netinkamas Vilkimo Kablio Pasirinkimas: Pasirinkite vilkimo kablį, kuris atitinka priekabos svorį ir tipą. Naudojant per silpną vilkimo kablį, gali įvykti avarija.
- Netvirtas Mechaninis Sujungimas: Įsitikinkite, kad priekabos jungtis yra tvirtai pritvirtinta prie vilkimo kablio. Patikrinkite fiksavimo mechanizmą.
- Nepritvirtinta Saugos Grandinė: Saugos grandinė yra būtina saugos priemonė. Niekada nevažiuokite be pritvirtintos saugos grandinės.
- Neteisingas Elektros Sujungimas: Prijunkite priekabos elektros rozečių kištuką į automobilio rozečių lizdą teisingai. Patikrinkite laidus ir jungtis, jei žibintai neveikia.
- Neveikiantys Žibintai: Patikrinkite, ar visi priekabos žibintai veikia tinkamai. Prieš važiuodami įsitikinkite, kad visi žibintai veikia.
- Netolygus Pakrovimas: Pakraukite priekabą tolygiai, kad išvengtumėte problemų vairuojant.
Elektros Jungimo Schemų Spalvų Kodai
Norint teisingai prijungti priekabos elektros instaliaciją, svarbu žinoti spalvų kodus, kurie nurodo, kurį laidą jungti prie kurio kontakto. Spalvų kodai gali skirtis priklausomai nuo gamintojo ir šalies, tačiau dažniausiai naudojami šie:
7-ių Kontaktų Rozetės Spalvų Kodai (Dažniausiai naudojami)
- Kairysis Posūkis: Geltona
- Dešinysis Posūkis: Žalia
- Stabdių Žibintas: Raudona
- Gabaritinis Žibintas (Dešinys): Ruda
- Gabaritinis Žibintas (Kairys): Juoda
- Atbulinės Eigos Žibintas: Mėlyna (dažniausiai nenaudojama)
- Įžeminimas: Balta
13-os Kontaktų Rozetės Spalvų Kodai (Dažniausiai naudojami)
- Kairysis Posūkis: Geltona
- Dešinysis Posūkis: Žalia
- Stabdžių Žibintas: Raudona
- Gabaritinis Žibintas (Dešinys): Ruda
- Gabaritinis Žibintas (Kairys): Juoda
- Atbulinės Eigos Žibintas: Mėlyna
- Įžeminimas: Balta
- Rūko Žibintas: Pilka
- Nuolatinė Srovė: Oranžinė
- Įjungtas Uždegimas: Violetinė
- Įžeminimas (Papildomas): Balta/Raudona
- Laisvas Kontaktas: Balta/Mėlyna
- Laisvas Kontaktas: Balta/Žalia
Svarbu: Prieš jungiant laidus, visada pasitikrinkite gamintojo instrukcijas ir laidų schemą.
Kaip Rasti Tinkamą Elektriką Priekabos Jungimui?
Jei nesate tikri dėl savo gebėjimų prijungti priekabą, geriausia kreiptis į profesionalų elektriką, kuris specializuojasi priekabų jungime. Rasti tinkamą elektriką gali būti iššūkis, todėl štai keletas patarimų:
- Ieškokite Patirties: Pasirinkite elektriką, kuris turi patirties jungiant priekabas. Paklauskite apie jų patirtį ir kvalifikaciją.
- Skaitykite Atsiliepimus: Patikrinkite elektrikų atsiliepimus internete. Tai padės jums įvertinti jų reputaciją ir kokybę.
- Gaukite Kainos Pasiūlymus: Prieš priimant sprendimą, gaukite kainos pasiūlymus iš kelių elektrikų. Palyginkite kainas ir paslaugas.
- Klauskite Apie Garantiją: Pasidomėkite, ar elektrikas suteikia garantiją savo darbui. Garantija suteikia jums papildomą saugumą.
Teisės Aktai ir Reikalavimai Priekabų Jungimui Lietuvoje
Lietuvoje galioja tam tikri teisės aktai ir reikalavimai, susiję su priekabų jungimu. Svarbu žinoti šiuos reikalavimus, kad išvengtumėte baudų ir užtikrintumėte saugumą keliuose:
- Priekabos Registracija: Priekaba turi būti registruota ir turėti galiojančią techninę apžiūrą.
- Vilkimo Kablio Atitikimas: Vilkimo kablys turi atitikti priekabos svorį ir tipą.
- Žibintų Veikimas: Visi priekabos žibintai turi veikti tinkamai.
- Saugos Grandinė: Saugos grandinė turi būti pritvirtinta.
- Leidžiamas Svoris: Negalima viršyti leidžiamo priekabos svorio.
Svarbu: Prieš važiuodami su priekaba, pasidomėkite galiojančiais teisės aktais ir reikalavimais.
Ateities Tendencijos Priekabų Jungimo Srityje
Priekabų jungimo sritis nuolat tobulėja, atsirandant naujoms technologijoms ir inovacijoms. Štai keletas ateities tendencijų:
- Belaidės Jungtys: Belaidės technologijos gali pakeisti tradicines elektros jungtis, palengvinant priekabos prijungimą ir atjungimą.
- Automatinis Sujungimas: Automatinės sistemos gali padėti saugiai ir efektyviai sujungti priekabą su automobiliu.
- Išmaniosios Priekabos: Išmaniosios priekabos gali turėti integruotas sistemas, kurios stebi priekabos būklę ir praneša apie problemas.
Šios tendencijos padės padidinti priekabų jungimo saugumą, patogumą ir efektyvumą.
Papildomi Patarimai ir Svarstymai
- Reguliariai Tikrinkite Jungtis: Reguliariai tikrinkite mechanines ir elektrines jungtis, kad įsitikintumėte, jog jos yra tvirtos ir saugios.
- Naudokite Apsaugos Priemones: Naudokite apsaugos priemones, tokias kaip kištukų apsaugos, kad apsaugotumėte jungtis nuo korozijos ir pažeidimų.
- Laikykitės Saugos Reikalavimų: Visada laikykitės saugos reikalavimų, jungiant ir naudojant priekabą.
- Konsultuokitės su Specialistais: Jei turite klausimų ar abejonių, kreipkitės į specialistus.
