Prezidentas Volodymyras Zelenskis pastarosiomis savaitėmis ne kartą prašė „Patriot“, nes Maskva siunčia rekordinį skaičių bepiločių lėktuvų ir raketų, kad sukeltų sumaištį ir baimę Ukrainos miestuose ir miesteliuose. Tačiau lieka svarbių klausimų, kiek jų Ukraina gaus, kada jie atvyks ir kas juos tieks. Štai ką žinome apie šlovinamą JAV priešraketinės gynybos sistemą.
Aukščiausios klasės „Patriot“, sutrumpintai - „Phased Array Tracking Radar for Intercept on Target“ (fazinės matricos sekimo radaras taikiniui perimti), yra pagrindinė JAV kariuomenės priešraketinės gynybos sistema. Pastarąjį kartą jie pasiteisino praėjusį mėnesį, kai padėjo numušti 13 iš 14 atskriejančių Irano raketų, paleistų į JAV karinių oro pajėgų Al Udeido oro bazę Katare.
Naujausios „Patriot“ perėmėjų versijos gali atremti atskriejančias trumpojo nuotolio balistines raketas, sparnuotąsias raketas ir bepiločius orlaivius iki 15 km aukštyje ir iki 35 km atstumu. Analitikų teigimu, tai leidžia vienai „Patriot“ baterijai padengti 100-200 kvadratinių kilometrų plotą, priklausomai nuo to, kiek paleidimo įrenginių yra baterijoje, vietovės reljefo ir kitų sąlygų. Tai nėra didelis plotas tokio dydžio šalyje kaip Ukraina, kurios bendras plotas yra daugiau kaip 603 000 kilometrų.
Todėl Kyjivui reikia kelių naujų „Patriot“ baterijų. Bateriją sudaro 6-8 raketų paleidimo įrenginiai, kurių kiekvienas gali turėti iki 16 perėmėjų, kartu su fazuotosios matricos radaru, valdymo stotimi, energijos generavimo stotimi - visa tai sumontuota ant sunkvežimių ir priekabų. Vienai „Patriot“ baterijai priskirta apie 90 žmonių, tačiau, kaip teigiama JAV kariuomenės ataskaitose, tik trys kariai, esantys valdymo ir kontrolės centre, gali valdyti bateriją mūšio metu.
Didelė kaina
Strateginių ir tarptautinių tyrimų centro (CSIS) duomenimis, „Patriot“ baterija kainuoja brangiai - visa paleidimo įrenginių, radarų ir raketų perėmėjų komplektacija kainuoja daugiau nei milijardą dolerių. Viena perėmimo raketa kainuoja iki 4 mln. JAV dolerių, todėl, pasak CSIS ataskaitos, jų naudojimas prieš pigius Rusijos bepiločius orlaivius, kurie gali kainuoti vos 50 000 JAV dolerių, yra problemiškas, ypač kai Rusija per pastarąsias atakas Ukrainoje siunčia šimtus bepiločių orlaivių per naktį.
Kalbant apie naujausią perkėlimą, JAV pareigūnai teigė, kad „Patriot“ sistemos galėtų greičiau pasiekti Ukrainą, jei būtų perkeltos iš Europos NATO sąjungininkių į Ukrainą, o vėliau būtų pakeistos iš JAV įsigytomis sistemomis. D.Trumpas sakė, kad dalis arba visos 17 kitų šalių užsakytų „Patriot“ baterijų galėtų patekti į Ukrainą „labai greitai“, teigiama „Reuters“ pranešime. Remiantis Tarptautinio strateginių studijų instituto parengta ataskaita „Karinis balansas 2025“, šešių NATO sąjungininkių - Vokietijos, Graikijos, Nyderlandų, Lenkijos, Rumunijos, Ispanijos ir Vokietijos - arsenaluose yra „Patriot“ baterijų.
Jokios sidabrinės kulkos
NATO generalinis sekretorius Markas Rutte pirmadienį sakė, kad kelios šalys, įskaitant Vokietiją, Suomiją, Daniją, Švediją ir Norvegiją, galėtų būti potencialios naujos įrangos tiekėjos, tačiau konkrečiai neįvardijo, kad „Patriot“ būtų iš šių šalių. Kariuomenėje ir už jos ribų buvo susirūpinta, kad JAV „Patriot“ atsargos gali būti per daug išbarstytos. „Tai labiausiai apkrautas mūsų pajėgų elementas“, - anksčiau šį mėnesį CSIS vykusiame dialoge sakė kariuomenės vado pavaduotojas generolas Jamesas Mingusas. Jis pažymėjo, kad „Patriot“ padalinys Katare, kuris padėjo ginti Al Udeido oro pajėgų bazę, Artimuosiuose Rytuose buvo dislokuotas 500 dienų, todėl, pasak J.Minguso, tai yra „labai įtemptas pajėgų elementas“.
Ukraina pareiškė, kad jai reikia 10 naujų „Patriot“ baterijų, kad galėtų apsisaugoti nuo padidėjusio Rusijos raketų ir bepiločių orlaivių puolimo. Jungtinėje Karalystėje įsikūrusios ginkluotės stebėsenos grupės „Action on Armed Violence“ duomenimis, Kyjivas jau gavo šešias visiškai veikiančias „Patriot“ baterijas - dvi iš JAV, dvi iš Vokietijos, vieną iš Rumunijos ir vieną, kurią bendrai suteikė Vokietija ir Nyderlandai.
Analitikai sako, kad vien „Patriot“ negali užbaigti Rusijos invazijos į Ukrainą. Į atsargą išėjęs JAV kariuomenės generolas ir buvęs NATO vyriausiasis vadas Wesley Clarkas pirmadienį CNN laidai „Lynda Kinkade“ sakė, kad norint, jog ginkluotės paketas turėtų realų poveikį mūšio lauke, jis turėtų apimti ne tik oro gynybos sistemas. „Jei norite iš tikrųjų tai sustabdyti, turite smogti Rusijai ir smogti giliai, - sakė W.Clarkas. - Turite šaudyti į lankininką, o ne į atskriejančias strėles“.
„Kinzhal“ prieš „Patriot“: galimybės ir „dvikova“
Iš viso sistema sunaikino beveik 250 oro taikinių, kuriuos Rusijos pajėgos paleido prieš Ukrainą.„Iki šiol, naudodami „Patriot“ sistemą, sunaikinome beveik 250 taikinių, iš kurių daugiau nei 140 buvo balistiniai“, - interviu metu pasakojo „Patriot“ divizijos vadas Via2eslavas Ahejevas. Būtent jo padalinys pirmasis išvyko į Jungtines Valstijas mokytis naudotis „Patriot“ oro gynybos sistema, kurią Ukraina gavo kaip tarptautinės karinės pagalbos dalį. „Trijų mėnesių pasirodė esą daugiau nei pakankamai. Po to, kai dirbau su sovietinės eros įranga, modernios sistemos įsisavinimas buvo labai lengvas. Po trijų ar keturių savaičių jau skambinau savo brigados vadui ir sakiau: vade, mes viską žinome. Grąžinkite mus į Ukrainą - mes norime kovoti“, - prisiminė V. Ahejev. 2023 m. gegužės 4 d. naktį šio padalinio kariai, naudodami „Patriot“ sistemą, tapo pirmieji pasaulyje, numušę Rusijos „Kinžal“ balistinę raketą, paleistą į Kyjivo regioną.
Rusijos „Kinzhal“ raketa yra ypatinga tuo, kad ji laikoma hipergarsine ir gali pasiekti didelį greitį. Maksimalus raketos greitis yra 10 machų. Raketa yra gabenama modifikuotu naikintuvu „MiG-31K“, kuris gali gabenti vieną raketą ir smogti taikiniams iki 2000 km nuotoliu. Šiandien „Patriot“ priešlėktuvinė raketų sistema yra viena iš efektyviausių oro ir raketų gynybos sistemų, naudojamų Ukrainos gynybos pajėgose.
Kinzhal vs Patriot: The Night Hypersonic Invincibility Died Over Kyiv
Raketos „Patriot“ techninės charakteristikos
MIM-104 „Patriot“ - amerikiečių sausumos mobili vidutinio nuotolio oro ir priešraketinės gynybos sistema (PGS). ZRK „Patriot“ gali būti įtrauktas į integruotą oro ir priešraketinės gynybos sistemą. Ją sukūrė ir gamina JAV gynybos koncernas „Raytheon“. Pagrindinė „Patriot“ modifikacija buvo sukurta septintajame dešimtmetyje ir aštuntojo dešimtmečio pradžioje. 1982 m. „Patriot“ ugnies vienetas (baterija) paprastai naudojamas kaip kelių baterijų diviziono dalis. Radaras veikia 150 km ir didesniu spinduliu, vienu metu gali sekti iki 125 taikinių ir nukreipti į juos bent 5 raketas. Raketų skaičius paleidimo įrenginyje: 4 PAC-2 arba 16 PAC-3 raketų, raketos greitis - 4,1 Macho (apie 5 000 km/h). PAC-2 raketa yra 5,3 m ilgio, 41 cm skersmens ir sveria apie 900 kg. Laikas, per kurį ZRK „Patriot“ gali būti parengtas kovinei parengčiai, yra nuo 30 minučių.
| Charakteristika | Duomenys |
|---|---|
| Gamintojas | Raytheon (JAV) |
| Tipas | Mobilioji oro ir priešraketinės gynybos sistema |
| Veikimo nuotolis (radarui) | 150 km+ |
| Sekamų taikinių skaičius (vienu metu) | 125 |
| Paleidžiamų raketų skaičius (vienu metu į taikinius) | 5 |
| Raketos paleidimo įrenginyje | 4 PAC-2 arba 16 PAC-3 |
| Didžiausias raketos greitis | 4,1 Macho (apie 5 000 km/h) |
| PAC-2 raketos ilgis | 5,3 m |
| PAC-2 raketos skersmuo | 41 cm |
| PAC-2 raketos svoris | ~900 kg |
| Pasiruošimo kovinei parengčiai laikas | 30 minučių |
| Baterijos kaina | ~1 mlrd. dolerių |
| Vienos raketos perėmėjos kaina | iki 4 mln. dolerių |
Baterija kainuoja apie 1 mlrd. dolerių, o viena raketa perėmėja - iki 4 mln.
Jungtinės Valstijos šiuo metu užbaigia planus išsiųsti pirmąją bateriją „Patriot“ oro gynybos sistema Ukrainai. Šios sistemos perdavimas yra ir nepajudinamo JAV įsipareigojimo remti Ukrainą patvirtinimas, ir reikšmingas Ukrainos oro gynybos sistemos pajėgumų ir potencialo pagerinimas. Kartu šis žingsnis kelia keletą klausimų, tokių kaip būtinybė intensyviai apmokyti Ukrainos kariuomenę naudoti šias sistemas, ilgalaikio padalinio išlaikymo perspektyvos ir trumpalaikės bei ilgalaikės pasekmės. Vienos oro gynybos raketų sistemos „Patriot“ baterijos perdavimas situacijos kardinaliai nepakeis, nes jos panaudojimą riboja plotas, kurį ji gali aprėpti, ir didelė perimtuvų kaina. Tačiau tai geras signalas Ukrainai, jos oro gynybai ir tolesnis postūmis bendradarbiauti su kitais Vakarų partneriais.
„Patriot“ sistema yra dalis 1.8 milijardo dolerių pagalbos Ukrainai paketo, apie kurį buvo pranešta per neseniai Ukrainos prezidento Volodymyro Zelenskio vizitą Vašingtone susitikti su prezidentu Bidenu ir kitais pareigūnais.
Tam tikro amžiaus skaitytojai gali prisiminti, kaip pirmą kartą išgirdo apie „Patriot“ raketas per 1991 m. Persijos įlankos karą, kai raketų sistema veiksmingai numušė Irako „Scud“ raketas gindama Izraelį.
„Patriot“ yra viena geidžiamiausių oro gynybos sistemų Amerikos ginklų rinkoje ir šiuo metu naudojama su Saudo Arabija, Emyratais ir NATO sąjungininkais Europoje. Izraelis vis dar juo naudojasi. Dabar į šį sąrašą galime įtraukti Ukrainą.
„Patriot“ yra tolimojo nuotolio mobilioji oro ir priešraketinės gynybos sistema, galinti numušti taikinius bet kuriame aukštyje, bet kokiomis oro sąlygomis ir skirta kovai su taktinėmis balistinėmis raketomis, sparnuotosiomis raketomis ir orlaiviais. Sumontuota ant sunkvežimių, kiekviena sistema gali laikyti keturias gaudykles raketas, kurias galima perkelti pagal valią. Sistemą gamina Raytheon Masačusetse ir Lockheed Martin Raketos ir ugnies valdymas Floridoje.
Pirmą kartą dislokuotas devintajame dešimtmetyje, „Patriot“ tapo JAV armijos oro ir raketinės gynybos arkliu, pagrindiniu jos galios elementu ir pagrindiniu JAV įsipareigojimo sąjungininkams ir partneriams simboliu. Skirtingai nuo vienos raketų sistemos, „Patriot“ apima elementų šeimą, valdymo blokus, radarus, gaudyklių šeimą ir kitą pagalbinę įrangą. „Patriot“ aptarnauja JAV ir sąjungininkų šalis, įskaitant Vokietiją, Graikiją, Izraelį, Japoniją, Kuveitą, Nyderlandus, Saudo Arabiją, Pietų Korėją, Lenkiją, Švediją, Katarą, Jungtinius Arabų Emyratus, Rumuniją, Ispaniją ir Taivaną. Netrukus prie jų prisijungs Ukraina.
Žodis Patriot yra Phased Array Tracking Radar santrumpa, reiškianti Intercept on Target. Šis pavadinimas raketų sistemai buvo suteiktas 1976 m., tačiau anksčiau ji buvo žinoma kaip SAM-D. Ši programa sukurta septintajame dešimtmetyje ir buvo skirta pakeisti arba papildyti HAWK ir Nike-Hercules oro gynybos sistemas.
JAV ginkluotosios pajėgos naudojo „Patriot“ baterijas daugelyje konfliktų per pastaruosius 30 metų.
Oro gynybos raketų sistema „Patriot“ naudojama dideliems administraciniams ir pramoniniams centrams, karinėms jūrų ir oro bazėms padengti iš visų esamų oro atakos priemonių, susidūrus su galingomis priešo elektroninėmis atsakomųjų priemonių priemonėmis. Kompleksas gali vienu metu aptikti ir identifikuoti daugiau nei 100 oro taikinių, nuolat sekti aštuonis pasirinktus taikinius, paruošti pagrindinius duomenis šaudyti, paleisti ir nukreipti iki trijų raketų į kiekvieną taikinį.

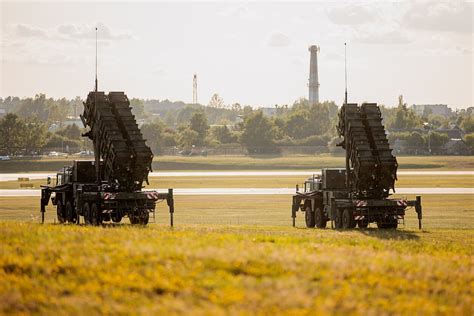

Priešlėktuvinę bateriją sudaro 4-8 paleidimo įrenginiai su po keturias raketas. Baterija yra minimalus taktinis ugnies vienetas, galintis savarankiškai atlikti kovinę misiją. Baterija dažniausiai naudojama kaip padalinio dalis.
Raketų sistema „Patriot“ turi aukštas kovines galimybes. Sistemos efektyvumas pasiekiamas dėl jos konstrukcijos, pagrįstos pažangiais grandinės sprendimais, naudojant šiuolaikines medžiagas ir pažangias technologijas raketų sistemos sistemose ir komponentuose.
Pagrindiniai techniniai sprendimai
- Daugiafunkcis radaras su faziniu matricu ir elektronų pluošto skenavimo sistema.
- Kombinuota valdymo schema (radijo valdymo nurodymai vidurinėje trajektorijos dalyje ir „nurodymas per raketą“ paskutinėje dalyje) leidžia žymiai sumažinti nukreipimo galvutės dydį ir didelio tikslumo valdomo laivo įrangos kainą. raketa. Visa tai pasiekiama perkeliant borto kompiuterio funkcijas į antžeminę sistemos įrangą ir sumažinant reikiamą taikinio gavimo diapazoną.
- Didelis raketų nuotolis ir didelis greitis.
Raketų sistemos „Patriot“ techninės charakteristikos
Sistema pradėta kurti 1963 m., siekiant pakeisti ankstesnės kartos oro gynybos sistemas. Pirmasis raketos skrydžio bandymas buvo atliktas 1970 metų vasarą, o 1974 metų sausio 11 dieną raketa pirmą kartą atliko nukreipimo manevrus pagal komandas, gautas iš antžeminio radaro. Nuo 1983 metų šios oro gynybos sistemos buvo naudojamos JAV armijoje ir buvo tiekiamos Amerikos sąjungininkėms NATO, taip pat Izraeliui, Saudo Arabijai ir Japonijai. Patriotas tapo plačiai žinomas Persijos įlankos karo metu.
Persijos įlankos karo metu oro gynybos sistema „Patriot“ buvo naudojama kovojant su Irako „Scud“ taktinėmis raketomis. Realiomis kovos sąlygomis sistemų efektyvumas buvo beveik toks pat kaip ir nuotolio bandymų metu: tikimybė pataikyti į taikinį svyravo nuo 0.6 (pagal Pentagoną) iki 0.8-0.95.
„Patriot“ modernizavimo tikslas buvo pritaikyti oro gynybos sistemą, kad būtų apsaugotos nedidelės teritorijos nuo balistinių raketų atakų. Šios oro gynybos baterijos versijos užduotis buvo ne tik užtikrinti, kad taktinė balistinė raketa būtų nukreipta nuo savo taikinio, bet ir ją sunaikinti. Šiuo tikslu buvo modifikuota programinė įranga, kuri taip pat leido sujungti trijų Hawk ir Patriot SAM darbą, valdant vieną ugnies valdymo centrą. Modernizuojant buvo patobulinta raketos kovinė galvutė ir sumontuotas naujas degiklis, padidinantis raketų svorį.
Variantas PAC-2 1987 m. lapkritį buvo išbandytas Baltųjų Smilčių bandymų poligone, modifikuota raketa „Patriot“ pataikė į kitą „Patriot“ raketą, kuri imitavo sovietinę balistinę raketą SS-23.
Dešimtojo dešimtmečio pradžioje vykdant antrąjį RAS-2 modernizavimo etapą, GEM (Guidance Enhanced Missile) programa sukūrė raketą su patobulinta valdymo sistema, apimančia pažangų radijo detonatorių. Tai pagerino „Patriot“ balistinių raketų perėmimo galimybes.
Tuo pat metu naujoji QRP (Quick Response Program) programa numatė AN/MPQ-53 radaro programinės įrangos modifikavimą, siekiant pagerinti jos galimybes perimti balistines raketas. „Reitheon“ specialistų teigimu, tai leido „Patriot“ baterijos gynybos zoną nuo tokių raketų padidinti 4 kartus, palyginti su RAC-1 versija.
„Raytheon“ pasiūlė dar vieną „Patriot“ sistemos modernizavimą, sukuriant naują raketos versiją, pavadintą RAS-2 Hit-to-Kill. Šio atnaujinimo pasiūlymas buvo pateiktas siekiant suteikti pirmosioms eksploatuojamos sistemos versijoms tiesioginio pataikymo galimybę, panašią į raketą RAS-3, taip pat padidinti jų smogiamumą.
Modernizacija apėmė esamų PAF-2 raketų pasyviosios COS pakeitimą aktyvia Ku-band, labai sprogstamosios kovinės galvutės pakeitimą ir specialios varymo sistemos įdiegimą, taip pat raketos programinės įrangos atnaujinimą. Nauji komponentai suteikia raketai galimybę manevruoti nuo taikinio iki susidūrimo su taikiniu, taip pat sunaikinti atakuojančias balistines ir sparnuotąsias raketas, orlaivius ir UAV. RAS-2 šiems tikslams pasirinkta dėl didesnio diapazono ir aukščio, palyginti su RAS-3.
Kartu su RAF-3 raketa „Hit-to-Kill“ gali užtikrinti „Patriot“ sistemų veikimą iki 2028 m. JAV armijos SLEP programa apims raketų RAF-2 ir PAC-2GEM variantų modernizavimą iki PAC-2GEM+ konfigūracijos. Ši parinktis apims labai sprogstamą kovinę galvutę, pažangų skrydžio metu perprogramuojamą radijo sviedinį ir paviršiaus akustinį generatorių, kad padidėtų kovos su sparnuotomis raketomis efektyvumas.
Geriausios PAC-3 yra dar vienas „Patriot“ modernizavimas, pagerinęs balistinių raketų gynybos pajėgumus. Beveik visi sistemos aspektai buvo atnaujinti. Buvo pristatyta nauja MIM-104F raketa. Jis yra daug mažesnis nei senosios „Patriot“ raketos. Viename konteineryje gabenamos keturios raketos. Taigi viename paleidimo įrenginyje yra 16 raketų, o ne 4. Raketos nuotolis yra apie 40 km, o skrydžio aukštis - 20 km. Radaras gavo padidintą aptikimo ir sekimo diapazoną.
Kas įtraukta į „Patriot“ raketų sistemą
„Patriot“ raketų sistema apima:
- Daugiafunkcinė radiolokacinė stotis su fazinės matricos antena AN/MPQ-53
- Gaisro valdymo stotis AN/MSQ-104

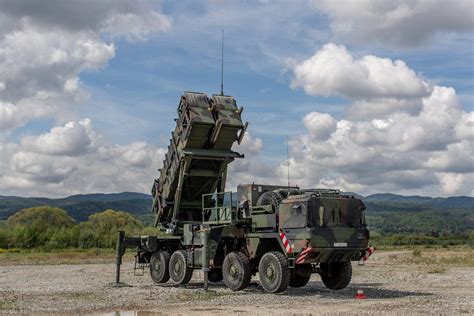

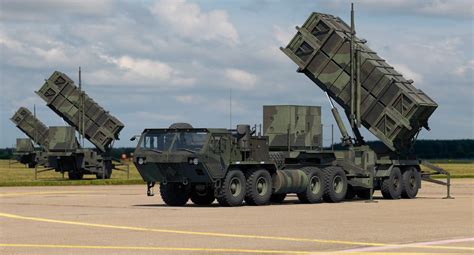

- M901 paleidimo įrenginys
- Priešlėktuvinės valdomos raketos MIM104
- AN/MSQ-26 maitinimo šaltinis
- Ryšio priemonės, technologinė įranga
- Radijo inžinerijos ir inžinerinės kamufliažo priemonės.
Išsami informacija apie „Patriot“ veiklą
„Patriot“ naudojama raketa MIM-104A yra įprastos aerodinaminės konstrukcijos vienpakopė valdoma raketa. Raketą sudaro šie skyriai (nuo nosies iki uodegos): gaubtas, nukreipimo galvutė, kovinė galvutė, variklis, valdymo sistema (valdymo blokas, 4 skersiniai stabilizatoriai ir 4 vairai su hidraulinėmis pavaromis).
Oro sparnas apsaugo nukreipimo galvutę nuo didelių aerodinaminių apkrovų ir šilumos srautų esant hipergarsiniams srautams. Pats gaubtas pagamintas iš keramikos lydinio specialiu liejimu. Jo nosies dalis padengta kobalto lydiniu. Apdangalo korpuso storis viršija 120 mm.
Po aerodinaminiu paviršiumi yra plokščia nukreipimo galvutės radaro antena (305 mm skersmens), sumontuota kardaniniame ant inercinės platformos. Už jo yra MDAGS valdymo sistema, kurią sudaro du blokai - TSG galinės sekcijos valdymo blokas ir modulinis vidurinės dalies valdymo blokas (MMP).
MMP valdymo blokas yra kovinės galvutės skyriuje, jame yra navigacijos įrenginiai ir borto kompiuteris. Kovos galvutės skyriuje taip pat yra inercinis jutiklis, pagalbinė elektroninė įranga, įskaitant signalo keitiklį, detonatoriaus paleidimo mechanizmą ir labai sprogstamą skeveldrų šovinį su saugikliu ir antenomis. Raketą varo Thiocol TX-486 kietojo kuro vienmodis variklis. Išilgai variklio išorės eina du kabeliai, kurie perduoda signalus iš nukreipimo sistemos į valdymo sistemą, esančią raketos uodegoje. Vidutinė variklio trauka yra 11,000 kgf, veikimo laikas - 11.5 sekundės. Variklio korpusas yra raketos korpuso dalis, tačiau turi papildomą šiluminę apsaugą. Variklyje yra įprasto kietojo kuro užtaisas, pritvirtintas prie sienų. Degalai uždegami naudojant pirotechnikos sistemą, esančią variklio korpuso priekyje. Aplink variklio antgalį yra keturi hidrauliškai varomi vairai. Šiame skyriuje yra akumuliatorius, alyvos bakas, suspausto oro cilindras, elektrinis siurblys ir aukšto slėgio blokas. Raketa neturi sparnų; aerodinaminį keltuvą sukuria tiesiogiai fiuzeliažas.
Manevruojant perkrova gali būti didesnė nei 25 vienetai. Raketų sistemos yra stebimos naudojant įmontuotus instrumentus. Pranešimas apie gedimą automatiškai perduodamas į gaisro valdymo sistemos kompiuterius.
Raketos „Patriot“ pristatomos originalioje pakuotėje, stačiakampiuose konteineriuose. Valdomos raketos dedamos į konteinerius ant dviejų geležinkelio bėgių. Patys konteineriai pagaminti iš aliuminio lakštų, sumontuotų suvirintame rėme. Konteinerio priekinė dalis yra padengta stiklo pluoštu sustiprintu guminiu dangteliu, kurį raketa praduria paleidimo metu, o nugarėlė - kietu stiklo pluošto dangteliu, kurį visiškai pašalina salvės metu išeinančios dujos.
Kontroliuoja raketos MIM-104A paleidimą
Skrydis valdomas kombinuota orientavimo sistema. Pradiniame skrydžio etape realizuojamas programinis valdymas, vidurinėje - radijo komandų valdymas, o paskutiniame - TVM (Track-via-ssile) metodu, kuris komandinį vadovavimą jungia su pusiau aktyviu vadovavimu. Šio nukreipimo metodo naudojimas leido žymiai sumažinti sistemos jautrumą įvairioms elektroninėms atsakomoms priemonėms, taip pat leido organizuoti raketos skrydį optimalia trajektorija ir dideliu efektyvumu pataikyti į taikinius.
TVM metodo esmė yra tokia. Nukreipdamas raketą į taikinį, radaras AN/MPQ-53 vienu metu seka taikinį ir valdomą raketą MIM-104A. Nuo taikinio atsispindinčius radaro signalus priima MDAGS antena, o jos nustatytos taikinio matymo linijos kampinės koordinatės aukšto dažnio kanalu perduodamos į specialią radaro anteną ir siunčiamos į ugnies valdymo centro borto kompiuterį. . Kompiuteris taip pat gauna signalus, kuriuos radaras gauna tiesiai iš taikinio, kurie lyginami su signalais, gaunamais iš valdomos raketos.
Remiantis šių signalų analize ir palyginimu, raketai generuojamos nukreipimo komandos, kurias jai perduoda radaro pagrindinis spindulys. Po konvertavimo valdomoje raketoje šios komandos perduodamos valdymo pavarai, taip pat MDAGS antenos pavaroms, kad būtų užtikrintas nuolatinis taikinio sekimas.
Gaisro valdymo stotis AN/MSQ-104
Gaisro valdymo centras - „Patriot“ vadavietė. „Patriot“ yra mobili ilgojo nuotolio oro erdvės gynybos sistema. Viena efektyviausių oro erdvės gynybos sistemų pasaulyje. „Patriot“ sistemos vienetas vadinamas baterija. Susideda iš leidimo įrenginio, žemės-oras raketų, transportavimo, valdymo ir stebėjimo įrangos bei mobilios elektros energijos stoties. Sistemos radaras gali rasti ir atpažinti taikinius, nutolusius maždaug 100 kilometrų. Nusprendus, kad taikinys kelia grėsmę, ugnies valdymo sistema apskaičiuoja potencialią raketos trajektoriją, kad paleista raketa sunaikintų taikinį. „Patriot“ sistema gali veikti visiškai automatiškai. Tokiu atveju radarui atpažinus taikinį, kurį reikia sunaikinti, raketų paleidimo įrenginys į jį raketą paleidžia be žmogaus įsikišimo, prieš tai į raketos sistemas atsiuntęs pirminę informaciją, kur skristi raketai.
21 a. pradžioje pradėtos naudoti „Patriot PAC-3“ modelio sistemos paleidimo įrenginys talpina 16 raketų, o vieną bateriją gali sudaryti iki 16 paleidimo įrenginių. Šūvio nuotolis 70-200 km, aukštis - iki 25 kilometrų. Gavęs komandą raketų paleidimo įrenginys raketą iššauna per 9 sekundes. Raketos greitis gali iki 5 kartų viršyti garso greitį. Transportuoti „Patriot“ baterijas sunku.
MIM-104 Patriot - JAV sukurta ilgojo nuotolio oro gynybos sistema su priešraketinės gynybos pajėgumu. Aštuntajame dešimtmetyje kompanija Raytheon dalyvavo įvairiose „žemė-oras“ raketų kūrimo programose JAV armijai, įskaitant FABMDS ir AADS-70. Pirmosios programos tikslas buvo sukurti sistemą, gebančią numušti balistines raketas. AADS-70 programos tikslas buvo sukurti mobilią oro gynybos sistemą, kuri turėjo pakeisti tuo metu naudojamas MIM-23 Hawk ir stacionarias Nike Hercules. 1964 m. ši programa buvo pervadinta į SAM-D, o pirmas raketos bandymas atliktas 1969 m. 1976 metais ši programa buvo dar kartą pervadinta į dabar naudojamą pavadinimą Patriot. Sistemos pavadinimas kilęs iš jos radaro, angl. Phased Array Tracking Radar to Intercept On Target, t. y. Serijinė gamyba pradėta 1980 metais, o pirmasis Patriot oro gynybos batalionas pradėjo aktyvią tarnybą JAV kariuomenėje 1982 m. Nuo 1984 m. sistemą pradėta intensyviai dislokuoti Vakarų Europoje.
Patriot pradėjus tarnybą, JAV kariuomenė toliau vystė šios sistemos technologiją. Tuo pat metu buvo vystomas kitas, PAC-2 atnaujinimas. Toliau vystydama Patriot sistemą, JAV armija pradėjo PAC-3 programą. Ji apėmė eilę patobulinimų. 1993 metais sistemos komponentai įgavo nuotolinio paleidimo pajėgumą, kuris leido dislokuoti paleidėjus 10 km atstumu nuo radaro. Šio patobulinimo dėka sistemos dengiamas plotas padidėjo nuo 10-20 km² iki 50-100 km². Kompanija Raytheon taip pat patobulino raketą, įvesdama PAC-2/GEM (angl. Guidance Enhanced Missile) modifikaciją, kuri buvo lengvesnė ir turėjo ilgesnį nuotolį. Didžiausias atnaujinimas buvo naujos kartos PAC-3 raketa, sukurta ir gaminama kompanijos Lockheed Martin. Ši raketa perima taikinį kinetiškai (angl. hit-to-kill), t. y. Nuo 2009 m. buvo pradėta testuoti šiuo metu naujausia PAC-3 MSE (angl. Missile Segment Enhancement) versija.
Vienas iš pačių svarbiausių Patriot sistemos komponentų yra radaras. Naudojamas AN/MPQ-53 arba AN/MPQ-65 radaras, įskaitant ir šių radarų modernizuotus variantus. Šie radarai naudoja pasyvią fazinę anteninę gardelę. Radarų nuotolis siekia 150 km. Skirtingai nuo kitų oro gynybos sistemų, Patriot radaras pasižymi tuo, kad viename komponente yra stebėjimo, sekimo ir taikymosi funkcijos.
2019 m. MIM-104D arba PAC-2 GEM: Šios raketos turi du variantus, GEM-T (angl. Tactical) ir GEM-C (angl. Conventional). 2013 metais Raytheon ir Izraelio kompanija Rafael paskelbė, jog kuria naują raketą, Izraelio gamybos raketos Stunner pagrindu. Stunner naudojama Izraelio ilgojo nuotolio gynybos sistemoje David's Sling. 2022 m. 2023 m. Patriot pirmą kartą panaudota konflikto sąlygomis Persijos įlankos kare 1990-1991 metais, kai Irakas paleido Scud raketas prieš Saudo Arabiją ir Izraelį. Ankstyvos sistemos versijos turėjo programinės įrangos klaidų ir Patriot efektyvumas šio konflikto metu kėlė abejonių. Sistema vėl buvo naudota 2003 m. Izraelis naudojo Patriot sistemas kelių konfliktų metu. 2014 m. Gazos konflikto metu Izraelis numušė Hamas paleistus bepiločius orlaivius. Sirijos pilietinio karo metu Izraelio pajėgos šių sistemų pagalba numušė įvairius bepiločius orlaivius; 2014 m. buvo numuštas Sirijos naikintuvas Su-24, o 2018 m. Saudo Arabija ir Jungtiniai Arabų Emyratai (JAE) naudojo Patriot sėkmingai numušant Hučių paleistas raketas Jemeno pilietinio karo metu. 2015, 2018 ir 2021 metais Saudo Arabija numušė Hučių paleistas Scud bei panašaus tipo balistines raketas. 2015 m. 2022 m. gruodžio mėnesį JAV paskelbė, kad perduos Patriot bateriją Ukrainai, o 2023 m. sausio mėnesį prisidėti nusprendė ir Vokietija. Pirmoji baterija buvo pristatyta 2023 m.
