Saugikliai yra esminiai elektros sistemų komponentai, veikiantys kaip apsauginė kliūtis, apsauganti grandinės nuo perkrovos ir žalos. Jie naudojami visuose elektros grandinėse - pastatų instaliacijose, transporto priemonių elektros sistemose, elektronikoje ir buitinėje technikoje. Sunku įsivaizduoti efektyvią grandinių ir apkrovų apsaugą be grandinės pertraukimo esant per dideliam srovės lygiui.
Saugiklis yra skirtas nutraukti grandinę esant per dideliam srovės lygiui. Jo esminė dalis yra metalinė viela arba juosta (kai kuriais atvejais kelios metalinės juostos). Kai pertraukimo srovė yra labai didelė, pakanka apibūdinti saugiklio veikimą su išankstinio lanko srovės laiko charakteristika, nes šiuo metu lanko trukmės negalima ignoruoti per visą lydymo laiką.
Pagrindiniai saugiklio parametrai
Pagrindiniai saugiklio parametrai yra:
- Nominali įtampa: Įtampa, kurią saugiklis gali atlaikyti ilgai veikdamas ir sugedęs, paprastai yra lygi vardinei elektros įrangos įtampai arba didesnė.
- Nominali srovė:Srovė, kurią saugiklis gali praleisti ilgą laiką, priklauso nuo leistino ilgos kiekvienos saugiklio dalies temperatūros kilimo.
- Didžiausias laužymo pajėgumas:Saugiklis gedimo sąlygomis gali patikimai nutraukti didžiausią trumpojo jungimo srovę. Tai yra vienas iš pagrindinių saugiklio techninių rodiklių.
- Prieš lanko srovės ir laiko charakteristika: Parodo saugiklio veikimą esant skirtingoms srovės reikšmėms ir trukmei.
- I2t charakteristikos:Kai pertraukimo srovė yra labai didelė, pakanka apibūdinti saugiklio veikimą su išankstinio lanko srovės laiko charakteristika, nes šiuo metu lanko trukmės negalima ignoruoti per visą lydymo laiką. Kadangi srovė šiuo metu yra nutraukta per 20ms ar dar mažiau, jei ją atspindi sinusinės bangos efektyvioji vertė, netikslinga analizuoti jos šiluminį poveikį. Todėl būtina integruoti (∫t0idt) parodyti šiluminį efektą, kuris yra I2t charakteristika. Paprastai saugiklio apsaugos efektyvumas apibūdinamas I2t charakteristikomis, kai lydymosi laikas yra mažesnis nei 0,1 s; kai lydymosi laikas yra didesnis nei 0,1 s, jis apibūdinamas prieš lanko srovės ir laiko charakteristikomis.
- Atjunkite viršįtampį:Kai saugiklis nutraukia grandinę dėl linijos induktyvumo, savaiminis induktyvumo potencialas, kelis kartus viršijantis vardinę linijos įtampą, kuris turės įtakos lanko gesinimo procesui, taip pat gali pakenkti linijos ir elektros įrangos izoliacijai.
Saugiklių tipai ir pritaikymas
Saugikliai būna įvairių konstrukcijų ir pritaikymų.
Namų ir pastatų instaliacijos
Butuose daug kur naudojami kamštiniai saugikliai su lydžiu laidininku, todėl jie vadinami lydžiaisiais saugikliais. Svarbiausia tokio saugiklio dalis yra labai lydi metalinė, paprastai švininė, vielutė, įtaisyta porcelianinio kamščio viduje. Kamštis turi sriegius ir centrinį kontaktą, kurie sujungti lydžia vielute. Įsukus kamštį, lydi švininė vielutė sudaro grandinės dalį. Vielutės storis parenkamas toks, kad ji išlaikytų tam tikro stiprio srovę. Saugikliai išdėstomi ant specialaus skydo, įrengto prie laidų įvado į butą. Lydieji saugikliai kartais įrengiami ir elektriniuose prietaisuose: radijo imtuvuose, televizoriuose. Butuose dabar vietoj lydžiųjų saugiklių dažniau įrengiami automatiniai saugikliai. Svarbiausia tokių saugiklių detalė yra bimetalinė plokštelė ir elektromagnetinės atkirtos mechanizmas. Kai grandine, vadinasi, ir plokštele, pradeda tekėti per stipri elektros srovė, pavyzdžiui, kai į elektros tinklą įjungiamas didelės galios elektros prietaisas arba vienu metu įjungiama daug prietaisų saugiklio plokštelė išlinksta ir nutraukia grandinę. Bimetalinė plokštelė saugo grandinę nuo perkrovų ir jos suveikimo greitis nėra didelis, tuo tarpu elektromagnetinė atkirta labai greitai atjungia grandinę esant trumpajam jungimui. Pašalinus trumpąjį jungimą arba grandinės perkrovą, automatinį saugiklį galima vėl naudoti.
Automobiliniai saugikliai

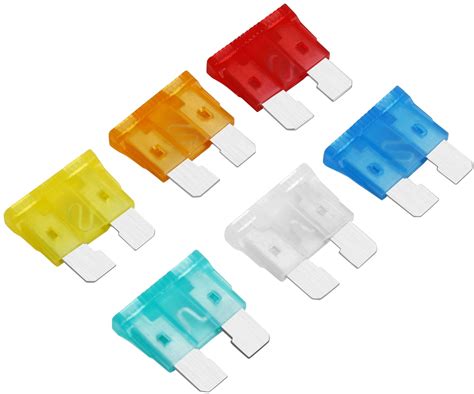

Automobiliniai saugikliai paprastai naudojami ne didesnės nei 24 V įtampos elektros grandinėse. Šie saugikliai yra kištukiniai. Senesnio modelio automobiliuose saugikliai 6x25 mm matmenų ir vienodos spalvos. Automobiliniai saugikliai pagal galingumą dabar yra skirstomi spalvomis. Kai kurių modelių automobiliai turi automatinius saugiklius.
Kadangi automobilyje yra daug dalių ir elektroninės įrangos, o kiekvienoje įrangoje bus įmontuotas saugiklis, todėl, siekiant palengvinti būsimą techninę priežiūrą, kiekvienas automobilis projektavimo pradžioje bus sutelktas į automobilio saugiklio dizainą vienoje vietoje, ir ši vieta vadinama saugiklių dėžute. Paprastai automobilyje yra dvi saugiklių dėžutės, viena yra variklio skyriuje, atsakinga už automobilio elektrinio saugiklio išorinį naudojimą, pvz., Variklio valdymo bloką, garsiakalbį, stiklo valytuvą, ABS, priekinius žibintus ir kt., Kitą - šalia vairuotojo kairėje pusėje valdo automobilio elektrinius prietaisus, tokius kaip langų pakėlėjai, oro pagalvės, elektra valdomos sėdynės, cigarečių žiebtuvėliai ir kt.
Dažniausios automobilio saugiklių gedimo priežastys:
- Per didelė elektros apkrova: priekiniai žibintai, automobilių garso įranga, prastos kokybės cigarečių degiklio adapterio ir didelio galingumo cigarečių žiebtuvėlio naudojimas.
- Trumpasis jungimas: Nusidėvėjusių, pažeistų ar nutrūkusių laidų; laidų izoliacijos pažeidimų, kurie leidžia kontaktuoti laidams tarpusavyje arba su metalinėmis dalimis; elektros prietaisų gedimų.
Kai automobilis turi kokių nors elektros problemų, mes galime patikrinti, ar nėra saugiklio sulūžęs. Dažniausiai pasitaikantis pavyzdys, jei pastebite, kad žiebtuvėlis neveikia, neveikia, galite patikrinti cigarečių žiebtuvėlio saugiklį ir sugadinti. Jei saugiklis nėra sugadintas, tai gali būti cigarečių degiklio gedimas dėl kitų priežasčių.
Greitai veikiantys (EV Fast) saugikliai
Tarp įvairių tipų greitai veikiantys saugikliai, taip pat žinomi kaip greitai-pučiantys saugikliai, atlieka itin svarbų vaidmenį saugant jautrius elektroninius prietaisus. Greitai veikiantis saugiklis sukurtas greitai atsidaryti, kai srovė viršija vardinę saugiklio vertę. Skirtingai nuo lėto -sudegimo saugiklių, kurie gali toleruoti trumpus perteklinės srovės sprogimus, EV Pack Fuse reaguoja nedelsiant, kad apsaugotų grandines nuo pažeidimų. Maža I²t vertė: I²t reikšmė rodo energiją, reikalingą saugikliui sudeginti.
Greitai veikiantys saugikliai naudojami įvairiose srityse, kur būtina nedelsiant užtikrinti grandinės apsaugą. Jautriai elektroninei įrangai, pvz., kompiuteriams, garso sistemoms ir medicinos prietaisams, dažnai reikia EV Fast saugiklio. Elektrinėse transporto priemonėse greitai pučiantis saugiklis yra labai svarbus komponentams, pvz., EV saugikliui, apsaugoti. Didelės spartos grandinės, pvz., esančios telekomunikacijų ir duomenų centruose, naudoja EV Fast saugiklius, kad veiktų nenutrūkstamai.
Kaip patikrinti, ar saugiklis sugedęs?
Dažniausias perdegusio saugiklio požymis yra tai, kad nustoja veikti konkretus komponentas: radijas, salono apšvietimas, elektra valdomi langai ar net oro kondicionierius. Kritiškesniais atvejais automobilis gali visai neužsivesti - tai ženklas, kad perdegė uždegimo arba degalų sistemos saugiklis.
Dauguma šiuolaikinių automobilių saugiklių yra permatomi, todėl juos lengva apžiūrėti. Tiesiog patraukite saugiklį ir laikykite jį prieš šviesą - jei vidinė metalinė juostelė yra sulūžusi arba jos spalva pakitusi, saugiklis yra perdegęs.

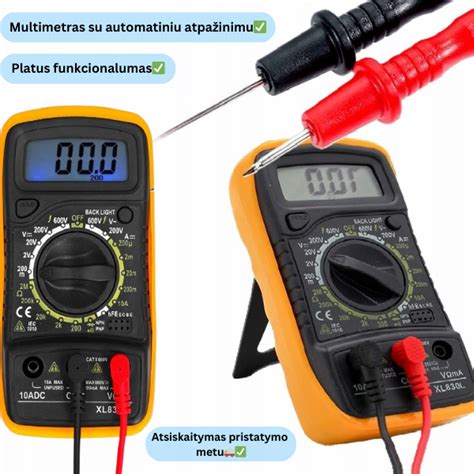

Norint patikrinti, ar saugiklis yra perdegęs, naudokite multimetrą. Nustatykite multimetrą į tęstinumo režimą. Įkiškite matavimo laidus į multimetrą - raudonąjį į VΩmA lizdą, o juodąjį į neigiamą (COM lizdą). Automobilių saugiklių atveju yra dvi plokštelės viršuje. Maži saugikliai matuojami pritaikant bandymo zondus prie abiejų metalinių galų. Jei grandinė yra tęstinė, gautas rodmuo turėtų būti mažos varžos vertė. Kai saugiklis yra perdegęs, matuoklis rodys begalinę varžą, nieko arba laidų gedimą su akustiniu ir/arba šviesos signalu.
Saugiklio keitimas
Saugiklio keitimas yra viena iš paprasčiausių „pasidaryk pats“ užduočių automobilio priežiūroje. Pradėkite nuo tinkamo saugiklio nustatymo pagal diagramą skydelyje arba savininko vadove. Jei pakaitinis saugiklis perdega iš karto arba netrukus po įdiegimo, greičiausiai yra gilesnė problema, pavyzdžiui, trumpasis jungimas, sugedę laidai arba problemiškas neoriginalus priedas. Tokiais atvejais nuolatinis saugiklių keitimas nepadės ir netgi gali padaryti daugiau žalos.
Atsargumo priemonės keičiant saugiklį:
- Teisinga amperų vertė: Keisdami saugiklį, įsitikinkite, kad pasirinkote teisingą saugiklio amperų skaičių, nedidinkite dabartinių saugiklio specifikacijų noru.
- Oficialūs pirkimo kanalai: Saugiklį galima nusipirkti visur, tačiau rekomenduojama pirkti oficialiose 4S parduotuvėse ar remonto dirbtuvėse.
- Kaip pakeisti atsarginį saugiklį: Jei nėra atsarginio saugiklio, avariniu atveju galite pakeisti saugiklį kitoje įrangoje, kuri neturi įtakos vairavimui ir saugai.
Jei perdegęs saugiklis maitina nebūtiną funkciją, pavyzdžiui, garso sistemą, galite saugiai vairuoti toliau. Tačiau jei jis išjungia ką nors svarbaus, pavyzdžiui, priekinius žibintus, stabdžių žibintus, uždegimą ar variklio komponentus, nevažiuokite toliau.
Saugiklio keitimas
Perdegęs saugiklis gali sukelti bet ką - nuo nedidelių nepatogumų iki visiško automobilio gedimo. Laimei, saugiklio nustatymas ir pakeitimas yra paprastas ir nebrangus - dažnai kainuoja mažiau nei 1 €. Tik būkite atsargūs: jei tas pats saugiklis nuolat perdega, neignoruokite jo.
