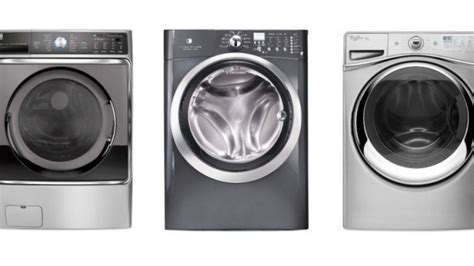

Skalbimo mašinos valdymo blokas, dar vadinamas valdymo moduliu, yra svarbiausias šiuolaikinės automatinės skalbimo mašinos komponentas, užtikrinantis tinkamą visų elektrinių ir elektroninių komponentų veikimą. Paprastai tariant, tai skalbimo mašinos smegenys, valdančios visus jos komponentus, koordinuojančios ir sinchronizuojančios jų veikimą. Valdymo įtaiso gedimą gali sukelti daug veiksnių. Pavadinsime pagrindinius, nurodydami galimus paprasto remonto būdus.
Saugos nurodymai
Visada kreipkitės į savo produkto naudojimo vadovo saugos informaciją prieš atliekant bet kokias remonto ar priežiūros operacijas. Prieš atliekant bet kokį remonto ar priežiūros darbą, išjunkite prietaisą ir atjunkite maitinimo kištuką nuo rozetės. Visada būkite atsargūs perkeldami buitinę techniką. Sunkios buitinės technikos atveju saugiausia, kad ją perkelia du asmenys. Visada naudokite apsaugines pirštines ir apsauginius batus. Dėvėkite apsaugines pirštines visada, kad apsisaugotumėte nuo įpjovimų dėl aštrių kraštų. Dėvėkite apsauginius akinius atliekant priežiūros ar remonto darbus su spyruoklėmis. Dėvėkite saugos pirštines atliekant priežiūros ar remonto darbus su diržais. Mažos dalys netinka vaikams iki 3 metų. Visas mažas dalis ir pakuotę laikykite nepasiekiamoje vaikams vietoje. Produktą turėtų naudoti arba įrengti tik suaugusieji. Prieš atliekant bet kokias priežiūros operacijas, išjunkite vandens tiekimą į prietaisą. Visada ištuštinkite prietaisą iš viso vandens. Bet kokia priežiūra turėtų būti atliekama su prietaisu, stovinčiu vertikaliai. Likutinis vanduo gali sugadinti elektroniką, jei prietaisas bus padėtas ant bet kurio šono. Įsitikinkite, kad produktą naudojate tik jo paskirties reikalavimams ir patikrinkite, ar jis yra suderinama dalis numatytam produktui. Nenaudokite ir neįdiekite produkto, jei jis sugadintas. Atkreipkite dėmesį, kad savarankiškas arba neprofesionalus remontas gali turėti saugumo pasekmių, jei nebus atliktas tinkamai, ir gali panaikinti garantiją. Būtina turėti reikiamas žinias.
Valdymo bloko gedimų priežastys
Šiuolaikinės elektroninės plokštės (ypač pagamintos Korėjoje) yra gana patikimos ir gali veikti be trikdžių dešimtmečius. Tad kodėl jos genda? Gamybos defektas, kuris gali pasireikšti bet kuo - nuo prastai nubraižytų grandinių plokštėje iki pačios plokštės pažeidimų, prastai sulituotų komponentų ir pan. Dėl įtampos šuolio gali perdegti atskiri komponentai arba ištisos plokštės dalys. Vanduo ant plokštės. Staigus maitinimo kabelio nutrūkimas. Vartotojas išjungia veikiančią mašiną. Dažnai skalbimo mašinos valdymo pultas perdega dėl netinkamo transportavimo ir prijungimo. Savininkai persikelia į naujus namus ar butus su visais savo daiktais ir, transportuodami skalbimo mašiną, pamiršta išimti skalbimo priemonių stalčiuką. Dažnai dėkle lieka nedidelis kiekis vandens, ir kai mašina transportavimo metu apverčiama, vanduo išsilieja tiesiai ant valdymo bloko. Jei įrenginys neturi laiko išdžiūti ir mašina įjungta į elektros tinklą, valdymo plokštė garantuotai suges.
Gamybos brokas. Jį galima atpažinti vizualiai - pagal prastai lituotus kontaktus, atsilupusius takelius, litavimo antplūdį pagrindinės lusto montavimo vietose. Jei automobiliui taikoma garantija, jums patiems nuimti valdymo bloko nereikia. Valdymo įtaisas keičiamas remonto dirbtuvėse pagal gamintojo garantiją. Gamybos defektas pasireiškia gana greitai - per pirmąsias naudojimo savaites ar mėnesį.
Įtampos nuokrypis elektros tinkle. Dažni metimai, svyravimai, maksimalios įtampos viršijimas gali išprovokuoti skalbimo įrenginio elektroninio valdymo gedimą. Dauguma elektroninių blokų yra labai jautrūs įtampos gedimams, o linijose su svyravimais jam valdyti turi būti sumontuotas stabilizatorius arba relė. Normos, kurių reikia laikytis, dažniausiai nurodomos praktiniame vadove.
Skysčio prasiskverbimas į elektroniką. Reikėtų pažymėti, kad atskiri gamintojai bando visiškai pašalinti šią problemą. Visų pirma, kai kurių „Samsung“, LG, „Beko“ modifikacijų valdymo modulis užpildomas mišiniu (elektros izoliacine medžiaga) ir užsandarinamas. Kiti gamintojai leidžia vandeniui patekti tarp plovimo ciklų. Jei bandote užvesti šlapią lentą, suveikia apsauga ir blokuojamas modulis. Pavyzdžiui, mašinos remonto darbai šiuo atveju gali apsiriboti bloko nuvalymu ir kruopščiu įrenginio išdžiovinimu.
„Firmware skrenda“ - įmontuota programinė įranga su skalbimo mašinos veikimo algoritmu specializuotoje atminties mikroschemoje. Atmintį reikia perprogramuoti naudojant specializuotą įrenginį arba programinį kodą kompiuteryje (smeigtukai prilituojami prie atminties lusto, o ji prijungiama prie asmeninio kompiuterio). Kartais programinė įranga yra įdėta į centrinį modulio procesorių, tokiu atveju ji „susiuvama“ panašiai.
Neveikia plokštės procesorius - pagrindinis elektroninio modulio komponentas. Procesorius gali būti pakeistas, jei rasite lygiai tokį patį. Tik, kaip taisyklė, jei procesorius pažeistas, elektroninį valdymo modulį reikia pakeisti.
Kiti veiksniai yra per didelės anglies sankaupos, laidžios naminių vabzdžių (tarakonų), pelių išmatos ir, žinoma, trumpasis jungimas per vabzdžių ar smulkių graužikų kūnus. Tokias problemas nesunku pašalinti, jei apsaugos sistemos neleido avarinės situacijos.
Kaip nustatyti valdymo bloko gedimą
Valdymo plokštės gedimo neįmanoma nepastebėti, nes dėl jo skalbimo mašina gali „išprotėti“ ir nustoti tinkamai vykdyti programas arba tiesiog išsijungti ir neįsijungti. Priklausomai nuo skalbimo mašinos techninio sudėtingumo, gali būti ir daugiau gedimo požymių. Kaip matote, nepateikėme nė vieno aiškaus ženklo, kuris tiksliai rodytų valdymo plokštės gedimą, nes jų tiesiog nėra. Net jei skalbimo mašinos ekrane pasirodo klaidos kodas, rodantis valdymo plokštės gedimą, tai yra dviprasmiška informacija.
Kad kažkas negerai su lenta, galite suprasti pagal šiuos ženklus:
- Skalbimo mašina nesuka daiktų, kartu užšąla valdymo skydelis ir visiškai nereaguoja į vartotojo veiksmus, ekrane nerodomas klaidos kodas.
- Visi valdymo skydelio šviesos diodai mirksi paeiliui ir visi kartu; tuo pačiu metu neįmanoma įjungti jokios skalbimo programos.
- Įdiegta ir paleidžiama nešvarumų šalinimo programa, tuo pačiu metu vanduo arba neįtraukiamas į baką, arba iš karto nuleidžiamas, be to, mašina „užšąla“ ir padeda tik perkrovimas. Be to, po antrojo paleidimo, plovimas gali būti atliekamas kaip įprasta.
- Bet kokiai skalbimo programai mašina dirba 3-4 valandas iš eilės nesustodama, neperjungdama į skalavimą ir gręžimą. Drenažo siurblys nesistengia išpumpuoti vandens iš bako. Praėjus ilgesniam laikui, įrenginys sustoja.
- Prijungus, bandant nustatyti šiukšlių šalinimo programą, mašina užšąla ir išsijungia.
- Nustatyta nešvarumų šalinimo programa, ekrane rodomas plovimo procesas, tik praktiškai nieko nedaroma, vanduo neįtraukiamas į kubilą, būgnas nesisuka - nieko nevyksta.
- Elektros variklis savavališkai dažnai keičia būgno judėjimo greitį, nepaisant to, kad greičio pokytis nėra iš anksto nustatytas programos. Tik po viso to bus galima padaryti atitinkamas išvadas apie problemą.
Valdymo bloko remontas: ar įmanoma pasidaryti patiems?
Kaip galiausiai nustatyti, ar reikia pakeisti valdymo plokštę, ar galite ją pataisyti patys? Kaip patvirtinti problemą? Tiesą sakant, tai padaryti neatidarant valdymo bloko ir nepatikrinus jo komponentų praktiškai neįmanoma. Kai kurios šiuolaikinės skalbimo mašinos turi savidiagnostikos režimą, kuris kartais gali būti labai naudingas nustatant problemą, bet ne vis not. Verta paminėti, kad tik patyręs technikas gali profesionaliai patikrinti plokštę dėl defektų ir nustatyti, ar ją reikia pakeisti. Savarankiškas bandymas gali lemti neteisingas išvadas. Savo ruožtu galime rekomenduoti atlikti tik paviršutinišką bandymą su multimetru. Jo esmė - metodiškas visų plokštės komponentų patikrinimas ir sugedusių dalių nustatymas.
Valdymo modulį gana lengva išardyti. Procedūrą patartina nufotografuoti. Tačiau kai kurie gedimai, sukeliantys valdymo bloko veikimo sutrikimus, gali būti pašalinti patys. Jie yra susiję su jutiklių veikimo sutrikimais.
Programos nustatymų jutiklių gedimas. Atsiranda dėl sūdymo ir kontaktinių grupių užteršimo valdymo rankenėlėje. Ženklai: Reguliatorius sunkiai sukasi, neskleidžia aiškaus spragtelėjimo. Būtina išardyti reguliatorių ir jį išvalyti.
Anglies telkinių kaupimasis. Rasta senuose automobiliuose. Vizualiai be didelių pastangų nustatoma: filtro maitinimo ritės yra padengtos suodžių sluoksniu, kad būtų slopinami tiekimo tinklo trikdžiai. Jis kruopščiai nuvalomas šepečiu ir sausa šluoste.
Stoglangio užrakinimo įrenginio jutiklio gedimas. Taip pat atsiranda dėl ploviklio likučių sluoksniavimosi, sūdymo. Stoglangio užraktas turi būti nuvalytas.
Elektrinio variklio neužvedimas po jo trumpalaikio pasukimo, neišsiskiriantis greičio stabilumu. Gali suveikti atsipalaidavęs pavaros diržas. Automobilį reikės numontuoti ir priveržti ratą.
Trikdžiai maitinimo tinkle. „Įžeminimo“ nebuvimas gali išprovokuoti įtampos „mušimą“, kurio įtakoje valdymo blokas blokuoja įrenginio veikimą.
Kita dažna „Indesit“ mašinų problema yra nestabilios skysčio slėgio charakteristikos. Norint atkurti skalbimo mašinos elektroninį valdymo bloką, gali prireikti specialių žinių. Ir dar vienas dalykas: kai nesibaigė buitinės technikos garantinis laikotarpis, tada, žinoma, nereikia kankintis su problema, kaip atlikti remontą, o nedelsiant kreiptis į servisą.
Apibendrinant, svarbu pažymėti, kad skalbimo mašinos valdymo plokštę remontuoti patiems yra labai sunku. Jums reikės valdymo bloko schemos, ir ne ne tik schemos, bet ir įgūdžių ją skaityti. Taip pat reikės multimetro, kompiuterio su specializuota programine įranga ir daug daugiau.
Kaip pakeisti valdymo skydelį: žingsnis po žingsnio instrukcija
Jei negalite pasiekti valdymo bloko, vadinasi, jums trūksta reikiamų techninių įgūdžių. Tokiu atveju nedvejodami kreipkitės į specialistą. Jie turi išsamią jūsų valdymo bloko ir viso įrenginio schemą, taip pat specializuotas kompiuterines programas kompiuteriniam testavimui.
- Atidarykite skalbiklio dėtuvę ir paspauskite skirtuką dėtuvės gale kairėje, kad išleistumėte skalbiklio dėtuvę.
- Atsegti tris segtukus, esančius skalbimo miltelių dėklų apačioje, kad išleistumėte dėklų priekį, patraukite iš apačios, kad atsegtumėte segtukus, ir tada patraukite, kad išleistumėte dėklų priekio viršų. (PASTABA: vėl įstatant dėklą pirmiausia užsegti viršų, tada įstumti segtukus apačioje).
- Atsargiai naudokite mažą plokščią atsuktuvą, kad atidarytumėte dvi skysto ploviklio dėtuvės priekinės dalies spaustukus ir išimtumėte dėtuvę. (PASTABA: Įstatant atgal pirmiausia užfiksuokite dėtuvės viršų, tada paspauskite spaustukus apačioje).
- Atsukite du 8 mm varžtus skalbimo mašinos dangčio gale ir paslinkite atgal, kad jį išleistumėte.
- Atsukite du 8 mm varžtus ant vandens dozatoriaus bloko ir du 7 mm varžtus viršutinėje valdymo skydelio dalyje.
- Atsukite du PH2 varžtus skalbimo miltelių dėklų korpuso viduje.
- Atlaisvinkite kabelio laikiklį nuo valdymo skydelio skersinio.
- Naudokite plokščią atsuktuvą, kad atlenktumėte segtuką nuo skalbimo priemonių dėklų laikiklio, esančio ant valdymo skydelio skersinio, ir atlaisvintumėte valdymo skydelį. Traukite valdymo skydelį link savęs, kad jį atlaisvintumėte.
- Atsargiai atjunkite vartotojo sąsajos plokštės laidų jungtį. Būkite atsargūs, kad nepažeistumėte jungties.
- Atsukite aštuonis PH2 varžtus, kurie laiko vartotojo sąsają prie valdymo skydelio.
- Atsegti segtukus aplink vartotojo sąsajos plokštę ir pasirinkimo jungiklį, kad išleistumėte vartotojo sąsajos plokštę iš valdymo skydelio. (PASTABA: permontuojant įsitikinkite, kad vartotojo sąsajos smeigtukai yra teisingai įstatyti į jiems skirtas vietas ir nėra sugadinti).
- Atsargiai atsegti spaustukus aplink valdymo rankenėlės laikiklį, kad jį išleistumėte.
- Išimkite lietimui jautraus valdymo palaikymą ir atsargiai atsegti spaustukus aplink valdymo skydelio sklaidytuvą, kad jį išleistumėte iš valdymo skydelio.
- Paspauskite dvi skirtukus valdymo rankenėlės abiejose pusėse, kad išleistumėte rankenėlę iš valdymo skydelio. (PASTABA: Permontuojant įsitikinkite, kad skirtukai grįžta į tuos pačius laikiklius ant valdymo rankenėlės).
- Paspauskite įjungimo/išjungimo mygtuką ant valdymo pulto, kad jį išimtumėte.
LG skalbimo mašinos pagrindinės valdymo plokštės keitimas EBR86771821

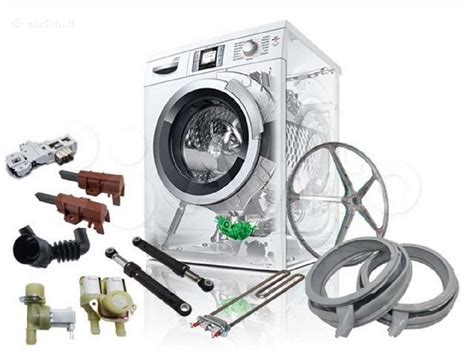

Skalbimo mašinų dalys
Valdymo moduliai (elektroninės plokštės, blokai) yra viena iš daugelio skalbimo mašinų dalių. Kitos svarbios dalys apima:
- Vandens išleidimo siurbliai (pompos)
- Kaitinimo elementai (tenai)
- Amortizatoriai, atramos, sujungimo remėliai
- Diržai
- Guoliai
- Riebokšliai
- Kryžmės, vidiniai, išoriniai bakai, būgno dangčiai
- Guoliavietės (guolinės)
- Durų tarpinės
- Rankenėlės, mygtukai, stalčiai, panelės, laikikliai ir kt.
- Durys, stiklai, durų stiklo žiedai, apdailos detalės
- Durų vyriai
- Durų užraktai (blokatoriai)
- Vožtuvai ir vožtuvų ritės
- Žarnos (būgno, padavimo, išleidimo)
- Siurblio filtrai, filtravietės, dangteliai ir kt.
- Variklių angliniai šėpetėliai
- Varikliai
- Būgno mentės
- Diržo skriemuliai (ratai)
- Jungikliai
- Jutikliai (sensoriai - slėgio, padėties, plovimo priemonių)
- Termostatai
- Temperatūriniai davikliai (termodavikliai)
- Kondensatoriai
- Tinklo filtrai
- Laikmačiai (taimeriai), tacho ritės
- Dozatoriai, vandens paskirstymo mechanizmai, įkrovos davikliai
Šiuo metu galime pasiūlyti įvairių gamintojų valdymo modulius, tarp kurių yra ir nesukonfigūruotų, kuriuos galima pritaikyti pagal specifinį modelį. Taip pat siūlome įvairias kitas skalbimo mašinų dalis, tarp jų ir valdymo plokštės elektromagnetines rėles, miniatiūrinius saugiklius plokštėms.
