Šiame straipsnyje mes nagrinėsime pirmosios kartos „Toyota Aygo“ (AB10) modelį, gamintą nuo 2005 iki 2014 metų. Pateikiame išsamų saugiklių ir relių paaiškinimą, schemų pavyzdžius ir jų vietos nuotraukas. Tai padės jums lengvai nustatyti ir pakeisti sugedusius saugiklius ar sugedusias reles, užtikrinant tinkamą automobilio elektros sistemos veikimą.
„Toyota Aygo“ 1 karta buvo gaminama 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 ir 2014 metais. Per tą laiką modelis buvo atnaujintas 2 kartus. Mūsų medžiagoje galite rasti informacijos apie elektroninių valdymo blokų vietą, „Toyota Aygo“ 1 saugiklių ir relių aprašymą su blokų schemomis ir jų vykdymo nuotraukų pavyzdžiais.

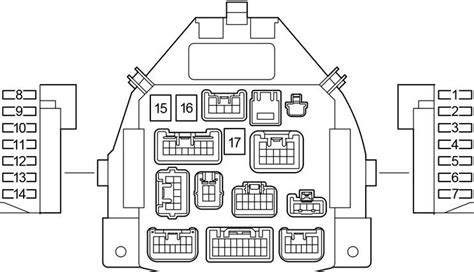

Saugiklių dėžės vieta ir prieiga
Norint nuimti apsauginį dangtelį, reikia atsukti 3 varžtus. Apsauginio dangtelio varžtai yra po vairu. Pirmiausia reikia atsukti 3 varžtus, kad galėtumėte nuimti apsauginį dangtelį.
Saugiklių ir relių paaiškinimas pagal numerius ir aprašymus
Žemiau pateikiama išsami lentelė su „Toyota Aygo“ saugiklių ir relių paaiškinimais, atsižvelgiant į gamybos metus ir specifinius modelio variantus (pvz., LHD/RHD, DRL buvimą).
| Tipas/Nr. | Aprašymas | Detalės |
|---|---|---|
| Fuse MINI 10A 1 (H-LP RH-LO) | Dešiniojo priekinio žibinto (tolimosios šviesos) saugiklis | Peržiūrėkite priekinių žibintų saugiklių problemas... |
| Fuse MINI 10A 2 (H-LP LH-LO) | Kairiojo priekinio žibinto (tolimosios šviesos), rankinio priekinių žibintų lygio reguliavimo rankenėlės saugiklis | Peržiūrėkite priekinių žibintų saugiklių problemas... |
| Fuse MINI 7.5A 3 (H-LP RH-HI) | Dešiniojo priekinio žibinto (artimosios šviesos) saugiklis | Peržiūrėkite priekinių žibintų saugiklių problemas... |
| Fuse MINI 7.5A 4 (H-LP LH-HI) | Kairiojo priekinio žibinto (artimosios šviesos), prietaisų skydelio ir matuoklių saugiklis | Peržiūrėkite priekinių žibintų saugiklių problemas... |
| Fuse MINI 15A 5 (EFI NO.3) | Daugiataškės degalų įpurškimo sistema / nuosekli daugiataškės degalų įpurškimo sistema [HM01 variklis] | |
| Fuse MINI 7.5A 6 (EFI NO.4) | Daugiataškės degalų įpurškimo sistema / nuosekli daugiataškės degalų įpurškimo sistema [HM01 variklis] | |
| Fuse MINI 15A 7 (EFI NO.5) | Daugiataškės degalų įpurškimo sistema / nuosekli daugiataškės degalų įpurškimo sistema [HM01 variklis] | |
| Fuse MINI 7.5A 8 (RDI NO.2) | Elektrinis aušinimo ventiliatorius [HM01 variklis] | |
| Fuse MINI 7.5A 9 (A/C COMP) | Oro kondicionavimo sistema | |
| Fuse MINI 7.5A 10 (IG2 NO.3) | [1KR variklis]: Daugiataškės degalų įpurškimo sistema / nuosekli daugiataškės degalų įpurškimo sistema, stabdžių žibintai, trečiasis stabdžių žibintas | Peržiūrėkite stabdžių žibintų saugiklių problemas... |
| Fuse MINI 5A 11 (DOME) | Salono apšvietimas, bagažinės apšvietimas | |
| Fuse MINI 10A 12 (HAZ) | Posūkių signalai, avariniai žibintai, prietaisų skydelio ir matuoklių saugiklis | |
| Fuse MINI 10A 13 (HORN) | Garso signalas | Peržiūrėkite garso signalo saugiklių problemas... |
| Fuse MINI 30A 14 (D/C CUT) | ECU-B NO.1, ECU-B NO.2, ECU-B NO.3 | |
| Fuse MINI 7.5A 15 (ECU-B NO.4) | Daugiafunkcinė mechaninė transmisija [1KR variklis] | |
| Fuse MINI 7.5A 16 (AM2 NO.2) | Daugiataškės degalų įpurškimo sistema / nuosekli daugiataškės degalų įpurškimo sistema | |
| Fuse MINI 7.5A 17 (AM2 NO.3) | Pažangios prieigos ir paleidimo sistema | |
| Fuse MINI 7.5A 18 (ICS) | Įkrovimo sistema [1KR variklis] | |
| Fuse MINI 25A 19 (EFI-MAIN) | [HM01 variklis]: EFI NO.3, EFI NO.4, EFI NO.5, RDI NO.2 | |
| Fuse MINI 30A 20 (ST) | Paleidimo sistema | Peržiūrėkite starterio saugiklių problemas... |
| Fuse MINI 7.5A 21 (STRG LOCK) | Vairo užrakto sistema | |
| Fuse MINI 25A 22 (H-LP-MAIN) | H-LP RH-LO, H-LP LH-LO, H-LP RH-HI, H-LP LH-HI | Peržiūrėkite priekinių žibintų saugiklių problemas... |
| Fuse MINI 7.5A 23 (WIPER-S) | Daugiataškės degalų įpurškimo sistema / nuosekli daugiataškės degalų įpurškimo sistema [1KR variklis] | |
| Fuse MINI 7.5A 24 (STA) | Daugiataškės degalų įpurškimo sistema / nuosekli daugiataškės degalų įpurškimo sistema, paleidimo sistema, daugiafunkcinė mechaninė transmisija, „Stop & Start“ sistema | Peržiūrėkite starterio saugiklių problemas... |
| Fuse MINI 15A 25 (ECU-B NO.3) | Garso sistema, pažangios prieigos ir paleidimo sistema | |
| Fuse MINI 7.5A 26 (ECU-B NO.1) | Prietaisų skydelio ir matuoklių saugiklis | |
| Fuse MINI 7.5A 27 (ECU-B NO.2) | Transporto priemonės stabilumo kontrolės sistema | |
| Fuse FLF/PAL 293 60A 28 (J/B) | Prietaisų skydelio saugiklių dėžė | |
| Other 29 (ALT) | [1KR variklis]: DEF, S/HTR F/R, S/HTR F/L, CANVAS TOP, ABS NO.1, ABS NO.2, RDI NO.1, FOG FR, DRL | |
| Fuse FMX/JCase 50A 30 (AMT) | Daugiafunkcinė mechaninė transmisija [Transporto priemonės su daugiafunkcine mechanine transmisija] | |
| Fuse FMX/JCase 40A 30 (BBC) | „Stop & Start“ sistema [Transporto priemonės su „Stop & Start“ sistema] | |
| Fuse FMX/JCase 50A 31 (EPS) | Elektrinė vairo stiprintuvo sistema | |
| Fuse FMX/JCase 50A 32 (RDI NO.1) | [HM01 variklis] Elektrinis aušinimo ventiliatorius | (Pakeiskite saugiklį tokiu pat amperų įvertinimu kaip originalas) |
| Fuse FMX/JCase 30A 32 (RDI NO.1) | Elektrinis aušinimo ventiliatorius | (Pakeiskite saugiklį tokiu pat amperų įvertinimu kaip originalas) |
| Fuse FMX/JCase 40A 32 (RDI NO.1) | Elektrinis aušinimo ventiliatorius | (Pakeiskite saugiklį tokiu pat amperų įvertinimu kaip originalas) |
| Fuse FMX/JCase 50A 33 (ABS NO.1) | Stabdžių antiblokavimo sistema, transporto priemonės stabilumo kontrolės sistema | |
| Fuse MINI 10A 34 | Rezervinis saugiklis | |
| Fuse MINI 20A 35 | Rezervinis saugiklis | |
| Fuse MINI 30A 36 | Rezervinis saugiklis | |
| Fuse MINI 20A 37 (DEF) | Galinio lango atitirpinimo sistema, išorinių galinio vaizdo veidrodėlių atitirpinimo sistema | |
| Fuse MINI 30A 38 (ABS NO.2) | Stabdžių antiblokavimo sistema, transporto priemonės stabilumo kontrolės sistema | |
| Fuse MINI 7.5A 39 (FOG FR) | Priekiniai rūko žibintai, prietaisų skydelio ir matuoklių saugiklis | Peržiūrėkite rūko žibintų saugiklių problemas... |
| Fuse MINI 7.5A 40 (DRL) | Dienos žibintai | Peržiūrėkite priekinių žibintų saugiklių problemas... |
Papildoma informacija apie specifinius saugiklius ir sistemas
Oro kondicionavimo sistema yra suskirstyta į kelis saugiklius. Vienas iš jų maitina elektrinius langus, durų užraktus, tachometrą, centrinį užraktą (ir nuotolinio valdymo imtuvą), galinį atitirpinimą ir dalį šildytuvo/ventiliatoriaus. Jei šios sistemos veikia, šis saugiklis yra geras. Jis yra po vairu esančioje apsauginėje plokštėje - kairėje pusėje, antras iš viršaus, 10A, turėtų būti raudonos spalvos.
Kitas saugiklis maitina dalį aukščiau išvardintų sistemų, bet taip pat tiekia elektros energiją vairo stiprintuvui, valytuvų valdikliams, ABS ir priekyje esančiam variklio aušinimo ventiliatoriui. Jei jie veikia, tas saugiklis taip pat yra geras. Jis taip pat yra kairėje pusėje, penktas iš viršaus, trečias nuo apačios, 7.5A, rudos spalvos.
Trečiasis susijęs saugiklis yra tik oro kondicionavimo ir papildomo šildymo (tam tikruose klimatuose) grandinėms, taip pat 7.5A (rudas) kairėje pusėje, žemiausioje pozicijoje.
Galiausiai, yra didelis saugiklis prietaisų skydelio gale, tarp laidų. Jis yra 40A (žalias), bet tai labai neįprasto tipo saugiklis, kurio net atstovybėje neturėjo!
Žiūrint į prietaisų skydelio galinę dalį per priekinį stiklą, tai yra vienintelis saugiklis laidų viduryje. Kiti du, esantys viršuje kairėje, yra skirti elektriniams langams ir pagrindinėms relėms.
How to Change the Toyota Aygo Clock

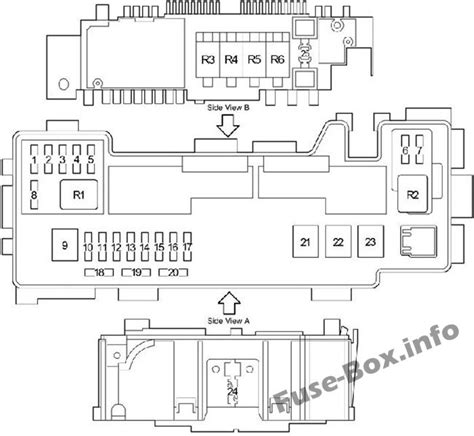

Relės
Taip pat svarbu patikrinti oro kondicionieriaus relę. Ji yra po variklio dangčiu, dėžėje už akumuliatoriaus.
| Nr. | Aprašymas |
|---|---|
| R1 | Oro kondicionieriaus kompresoriaus sankaba (A/C MAG) |
| R2 | Starteris (ST) |
| R3 | Variklio valdymo blokas (EFI MAIN) |
| R4 | [1KR-FE]: Kuro siurblys (C/OPN) |
| R5 | Garso signalas |
| R6 | Aušinimo sistemos elektrinis ventiliatorius (FAN NO.1) |
LHD: iki 2012 m. vasario mėn.: galinių žibintų relė; Nuo 2012 m. Relės blokas Nr.
RHD: iki 2012 m. vasario mėn.: Uždegimo relė (IG); Nuo 2012 m.
RHD: iki 2012 m. vasario mėn.: elektrinio lango relė; Nuo 2012 m.
Saugiklių dėžės schemos gali skirtis priklausomai nuo automobilio gamybos metų, todėl svarbu pasirinkti tinkamus jūsų transporto priemonės metus.
