Šiame vadove pateikiama išsami informacija apie jūsų „Volvo S80“ avarinio ženklo naudojimą bei instrukcijos, kaip atlikti avarinį pradurtos padangos remontą naudojant komplektą „Temporary Mobility Kit“ (TMK).

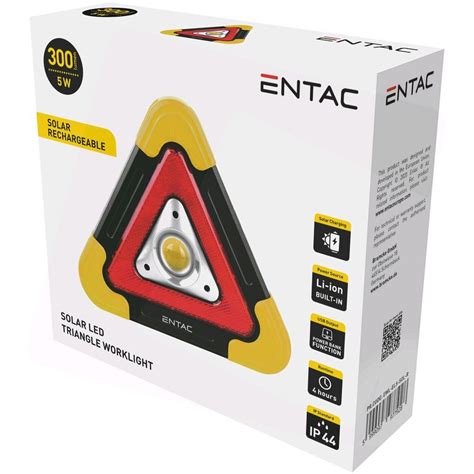

Avarinio trikampio ženklo naudojimas ir laikymas
Trikampis avarinis ženklas yra būtinas įspėjamasis elementas, kuris naudojamas siekiant įspėti kitus eismo dalyvius apie stovinčią transporto priemonę. Jis yra laikomas automobilio vidinėje bagažinės dangčio pusėje ir pritvirtintas dviem spaustukais. Norėdami išimti avarinio trikampio ženklo dėklą, patraukite abu spaustukus į išorę. Po to išimkite avarinį ženklą iš dėklo, atlenkite jį ir sutvirtinkite dvi laisvas puses. Būtina atlenkti avarinio ženklo atramines kojeles, kad jis stovėtų stabiliai. Visada laikykitės avarinio trikampio naudojimo taisyklių.
Avarinis pradurtos padangos remontas su Temporary Mobility Kit (TMK)
Jei jūsų „Volvo S80“ pradūrėte padangą, galite ją laikinai užsandarinti naudodami komplektą „Temporary Mobility Kit“ (TMK). Apie detales ir veikimą žr. skyrių „Avarinio pradurtos padangos remonto komplektas - apžvalga“.
Jei padangą sandarinate intensyvaus eismo vietoje, nepamirškite pastatyti trikampio avarinio ženklo ir įjungti avarinį signalą. Jei padangą pradūrė vinis ar panašus daiktas, palikite jį padangoje - tai palengvins sandarinimo procesą.
Nuimkite maksimalaus leistino greičio lipduką (jis pritvirtintas vienoje kompresoriaus pusėje) ir pritvirtinkite jį prie vairo. Jei padangos remontui buvo panaudotas avarinis remonto rinkinys, nerekomenduojama važiuoti didesniu nei 80 km/h (50 myl./val.) greičiu.
Prieš pradedant darbą, patikrinkite, ar kompresoriaus jungiklis yra padėtyje 0, ir išimkite maitinimo kabelį bei oro žarną. Atsukite oranžinį dangtelį nuo kompresoriaus, o tada atsukite nuo balionėlio kamštį.
Pastaba: Prieš naudojant nereikia pradurti butelio sandariklio. Sandariklis praduriamas automatiškai, užsukant butelį. Prisukite balionėlį prie jo laikiklio dugno.
Balionėlyje ir jo laikiklyje įrengta atvirkštinė gaudyklė, apsauganti nuo hermetiko nuotėkio. Įsukus balionėlį, jo nebegalima atsukti nuo laikiklio. Balionėlį turi nuimti autoserviso specialistas. „Volvo“ rekomenduoja įgaliotąjį „Volvo“ autoservisą.
Įspėjimas: Sandariklio skystis gali dirginti odą. Esant kontaktui su oda, nuplaukite skystį muilu ir vandeniu.
Įspėjimas: Neatveržkite rezervuaro, jame įmontuota atbulinė gaudyklė, apsauganti nuo nuotėkio.
Atsukite padangos dangtelį nuo dulkių. Patikrinkite, ar oro žarnos slėgio mažinimo vožtuvas visiškai prisuktas ir įsukite oro žarnos jungtį į padangos oro vožtuvo apatinius sriegius.
Prijunkite maitinimo kabelį prie artimiausio 12 V lizdo ir užveskite automobilio variklį.
Pastaba: Kai veikia kompresorius, neturi būti naudojami jokie kiti 12 V maitinimo lizdai.
Įspėjimas: Veikiant varikliui, nepalikite automobilyje vaikų be priežiūros.
Įjunkite kompresorių, perjungdami jungiklį į I padėtį.
Įspėjimas: Kompresoriui dirbant niekada nestovėkite šalia padangos. Jei atsiranda įtrūkimai ar nelygumai, kompresorių būtina nedelsiant išjungti. Važiuoti toliau negalima. Rekomenduojame susisiekti su įgaliotų padangų centru.
Pastaba: Paleidus kompresorių, slėgis gali pakilti iki 6 bar, bet slėgis nukrenta po maždaug 30 sekundžių.
Pūskite padangą 7 minutes.
Svarbu: Perkaitimo rizika. Kompresorius neturi veikti ilgiau kaip 10 minučių.
Išjunkite kompresorių, kad slėgio matuokliu galėtumėte patikrinti slėgį padangoje. Minimalus slėgis: 1,8 baro, maksimalus slėgis: 3,5 baro (jei slėgis padangoje per aukštas, išleiskite jį slėgio mažinimo vožtuvu).
Įspėjimas: Jei slėgis yra žemiau 1,8 baro, skylė padangoje yra pernelyg didelė. Važiuoti toliau negalima. Rekomenduojame susisiekti su įgaliotų padangų centru.
Išjunkite kompresorių ir atjunkite maitinimo kabelį. Atsukite oro žarną nuo padangos oro vožtuvo ir vėl sumontuokite ant padangos dangtelį nuo dulkių. Sumontuokite apsauginį dangtelį ant oro žarnos, kad neištekėtų likęs sandarinimo skystis.
Kuo greičiau pavažiuokite bent 3 km maksimaliu 80 km/h (50 myl.val.) greičiu, kad hermetikas užsandarintų padangą.
Pastaba: Per pirmuosius kelis apsisukimus iš pradurtos vietos ištrykš dalis klijų.
Įspėjimas: Pasirūpinkite, kad šalia nuvažiuojančio automobilio niekas nestovėtų, nes kitaip ant jų gali užtikšti hermetiko.
Bendroji informacija apie jūsų automobilį
Geriausias būdas susipažinti su naujuoju automobiliu - prieš pradedant pirmą kartą vairuoti, perskaityti automobilio Instrukciją vartotojui. Perskaitę automobilio savininko vadovą, turėsite galimybę susipažinti su naujomis funkcijomis, gausite patarimų, kaip elgtis skirtingose situacijose, ir sužinosite, kaip geriausiai išnaudoti visas automobilio funkcijas. Atidžiai perskaitykite automobilio savininko vadove esančias saugos instrukcijas.
Mes nenuilstamai siekiame tobulinti savo gaminius. Dėl vykdomų modifikacijų tam tikra savininko vadove pateikiama informacija, aprašai ir iliustracijos gali skirtis nuo automobilyje esančios įrangos. Mes pasiliekame teisę daryti pakeitimus be išankstinio perspėjimo. Daugiau informacijos rasite www.volvocars.com.
Mobiliojoje programoje taip pat yra vaizdas ir paieškos turinys bei lengvo naršymo tarp skirtingų dalių funkcija.
Parinktys / priedai
Įvairių tipų pasirinkimai/priedai yra pažymėti žvaigždute (*). Be standartinės įrangos savininko vadove aprašomos parinktys (gamykloje montuojama įranga) ir tam tikri priedai (po pardavimo montuojama įranga).
Automobilio savininko vadove aprašoma įranga nėra montuojama į visus automobilius. Modelių komplektacija yra skirtinga, tai priklauso nuo konkrečios rinkos poreikių (kuriamos įvairios adaptacijos), nacionalinių, vietinių įstatymų bei taisyklių. Jei nežinote, ar konkretus komponentas yra montuojamas standartiškai ar papildomai, kreipkitės į „Volvo“ atstovą.
Speciali informacija
- Įspėjimas: Esant sužalojimo rizikai, pasirodo įspėjamieji pranešimai.
- Svarbu: Esant pažeidimo rizikai, pasirodo pranešimai „Svarbu“.
- Pastaba: Tekstai su PASTABA pateikia patarimų, palengvinančių, pvz., naudojimąsi funkcijomis.
- Išnaša: Tam tikrose automobilio savininko vadovo vietose pateikiama papildomos informacijos. Papildinys žymimas informaciniu ženklu: [1]. Paspauskite ženklą, kad pamatytumėte papildinį.
Pranešimai ir lipdukai
Automobilyje įrengti ekranai, kuriuose pateikiami meniu ir pranešimų tekstai. Savininko vadove šių tekstų išvaizda skiriasi nuo įprasto teksto. Meniu ir pranešimų tekstų pavyzdžiai: Media, Sending location.
Automobilyje yra įvairių tipų lipdukai, kuriuose svarbi informacija pateikta paprastai ir aiškiai. Toliau pateikiame automobilyje esančių lipdukų sąrašą, nuo svarbiausių - įspėjamųjų iki mažiau svarbių - informacinių.
- Įspėjimas apie galimas traumas: Juodi ISO simboliai geltoname įspėjimų lauke, baltas tekstas / paveikslėlis juodame pranešimo lauke. Naudojamas įspėti apie esantį pavojų, kurio nepaisant galima susižaloti arba žūti.
- Žalos turtui pavojus: Balti ISO ženklai ir baltas tekstas ar paveikslėlis juodame arba mėlyname įspėjimo lauke bei pranešimo lauke. Naudojamas įspėti apie esantį pavojų, kurio nepaisant galima padaryti žalą turtui.
- Information: Balti ISO simboliai ir baltas tekstas / paveikslėlis juodame pranešimo lauke.
Pastaba: Automobilio savininko vadove pateikiami lipdukai nebūtinai tiksliai atitinka automobilyje esančius lipdukus. Jie įtraukti tam, kad būtų apytiksliai nurodyta jų vieta automobilyje. Jūsų konkrečiam automobiliui taikoma informacija yra pateikiama ant jo priklijuotame lipduke.
Procesų ir padėčių sąrašai
Automobilio savininko vadove procesai, kurių veiksmai turi būti atliekami nustatyta tvarka, yra sunumeruoti. Jei nėra detalias instrukcijas atitinkančių veiksmų paveiksliukų, skirtingi veiksmai numeruojami normaliais skaičiais.
Raudoni apskritimai su numeriu naudojami skirtingų sudedamųjų dalių paveiksliukų apžvalgai. Tas pats numeris, atitinkantis detalę apibūdinantį paveiksliuką, pateikiamas ir padėčių sąraše.
Veiksmų sąrašas naudojamas automobilio savininko vadove sunumeruotam veiksmų eiliškumui apibrėžti.
Susijusi informacija
Susijusios informacijos punktai pateikia nuorodas į kitus straipsnius su glaudžiai susijusia informacija. Pavyzdžiui:
- Aušinimo skystis
- Variklio alyva
Geartronic pavarų dėžė
Geartronic pavarų dėžė veikia dviem pavarų perjungimo režimais: automatiniu ir rankiniu.
- D: automatiniu būdu keičiamos pavaros.
- +/-: rankiniu būdu keičiamos pavaros.
- S: sportinis režimas*.
Jungtiniame prietaisų skydelyje nurodoma pavarų perjungiklio padėtis. Tam naudojami tokie ženklai: P, R, N, D, S*, 1, 2, 3, t. t.
Pavarų padėtys
Automatinio pavarų perjungimo padėtys indikuojamos jungtinio prietaisų skydelio dešinėje (vienu metu būna įjungtas tik vienas žymeklis, nurodantis esamą pavarų perjungimo svirties padėtį). Suaktyvinto sportinio režimo ženklas S būna ORANŽINIS.
Stovėjimo padėtis - P
Pasirinkite padėtį P prieš užvesdami variklį arba pastatę automobilį. Kad būtų galima perstumti pavarų perjungiklį iš padėties P, reikia nuspausti stabdžių pedalą ir nustatyti raktelio padėtį II. Pavarų perjungimo svirtį nustačius į P padėtį, pavarų dėžė mechaniškai blokuojama. Be to, kai automobilis pastatytas, įjunkite stovėjimo stabdį.
Pastaba: Pavarų perjungiklis turi būti P padėtyje, kad būtų galima automobilį užrakinti ir įjungti signalizaciją.
Svarbu: Pasirinkus P padėtį, automobilis turi stovėti.
Įspėjimas: Visada naudokite stovėjimo stabdį, kai automobilį statote ant šlaito - automatinės pavarų dėžės padėties P nepakanka, kad automobilis stovėtų.
Atbulinės eigos padėtis - R
Pasirenkant R padėtį, automobilis turi nejudėti.
Neutrali padėtis - N
Tai reiškia, kad neįjungta jokia pavara ir variklį galima užvesti. Jei automobilis stovi pavarų perjungikliui esant padėtyje N, būtina įjungti stovėjimo stabdį.
Norint perjungti pavarų svirtį iš N padėties į kitą pavarą, stabdžių pedalas turi būti laikomas nuspaustas ir raktelis turi būti pasuktas į II padėtį.
Važiavimo padėtis - D
D yra normali važiavimo padėtis. Priklausomai nuo pagreičio ir greičio, greitinimas arba lėtinimas vykdomas automatiškai. Perjungiant pavarų svirtį iš padėties R į padėtį D, automobilis turi nejudėti.
Geartronic - rankinio pavarų perjungimo padėtys (+/-S)
Vairuotojas taip pat gali mechaniškai perjungti pavaras, naudodamas Geartronic automatinę pavarų dėžę. Atleidus akceleratoriaus pedalą, automobilis stabdomas varikliu.
Pavarų rankinio perjungimo padėtis pasiekiama perjungiant svirtį į šoną iš padėties D ir nustumiant į galinę padėtį „+S-“. Jungtinio prietaisų skydelio ženklas „+S-“ pakeičia spalvą iš BALTOS į ORANŽINĘ ir langelyje parodomi skaitmenys 1, 2, 3 ir t. t. Jie atitinka ką tik parinktą pavarą.
Pavarai perjungti aukštyn stumtelėkite svirtį pirmyn, link + (pliuso) ir atleiskite svirtį: jį grįš į neutralią padėtį tarp + ir -.
Arba norėdami įjungti žemesnę pavarą, patraukite svirtį atgal link „-“ (minuso) ir atleiskite.
Rankinį pavarų perjungimo režimą (+S-) galima pasirinkti bet kada važiavimo metu.
Geartronic sistema automatiškai perjungs žemesnę pavarą, jei vairuotojas pernelyg sumažins greitį ar apsukas pagal atitinkamą pavarą. Taip apsaugoma nuo trūkčiojimo važiuojant ir variklio užgesimo dėl pernelyg mažų apsukų.
Kaip grąžinti automatinį važiavimo režimą:
Perstumkite svirtį į šoną, į galinę padėtį ties D.
Pastaba: Jei pavarų dėžė turi sportinę programą, ją rankiniu režimu galima valdyti tik pavarų svirtį pervedus pirmyn arba atgal padėtyje „+S-“. Tokiu atveju jungtiniame prietaisų skydelyje pakinta indikacija iš S ir nurodoma, kuri pavara įjungta, pvz., 1, 2, 3 ir t. t.
Mentelės*
Pavaras rankiniu režimu galima perjungti ne tik pavarų svirtimi, bet ir mentelėmis prie vairo. Kad būtų galima perjungti pavaras mentelėmis prie vairo, šias pirmiausia reikia suaktyvinti. Tai atliekama patraukiant vieną iš mentelių link vairo: indikacija jungtiniame prietaisų skydelyje pasikeis iš „D“ į skaičių, nurodantį esamą pavarą.
Kaip tada vienu laipsniu padidinti pavarą:
Patraukite vieną iš mentelių atgal, link vairo, ir atleiskite.
Abi vairo mentelės:
- „-“: įjungiama kita žemesnė pavara.
- „+“: įjungiama kita aukštesnė pavara.
Pavarą keičiama kiekvieną kartą patraukiant mentelę, jei tik variklio apsukos būna leistiname intervale. Po kiekvieno pavaros perjungimo jungtiniame prietaisų skydelyje pakinta skaičius, nurodantis esamą pavarą.
Pastaba: Automatinis išaktyvinimas
Jei vairo mentelės nenaudojamos, jos po kurio laiko išaktyvinamos: apie tai informuoja jungtiniame prietaisų skydelyje iš esamos pavaros skaičiaus atgal į „D“ pakitusi indikacija. Išimtis - stabdymas varikliu: tokiu atveju mentelės būna suaktyvintos, kol stabdoma varikliu.
Mechaninis išaktyvinimas
Ant vairo esančius pavarų perjungiklius taip pat galima išaktyvinti mechaniniu būdu: Patraukite abu perjungiklius link vairo ir laikykite, kol jungtiniame prietaisų skydelyje esamos pavaros skaičiaus ženklas pasikeis į „D".
Menteles galima naudoti ir pavarų svirčiai esant sportinio režimo padėtyje*, tokiu atveju mentelės būna aktyvios nuolat ir jos neišaktyvinamos.
Geartronic - sportinis režimas* (S)
[1] Įjungus sportinį režimą, įsijungia sportinės automobilio charakteristikos bei padidėja variklio greitis įjungus pavarą. Be to, automobilis greičiau reaguoja į akceleratoriaus paspaudimą. Jei vairuojate aktyviai, pirmumas suteikiamas žemesnei pavarai - pavaros perjungimas į aukštesnę yra užlaikomas.
Kaip suaktyvinti sportinį režimą:
Perveskite pavarų svirtį į šoną iš padėties D į galinę padėtį „+S-“: indikacija jungtiniame prietaisų skydelyje pasikeičia iš D į S. Važiuodami bet kuriuo metu galite įjungti sportinį režimą.
Geartronic - žiemos režimas
Gali būti lengviau pradėti važiuoti slidžiu keliu, įjungus 3-ą pavarą rankiniu būdu.
Paspauskite stabdžių pedalą ir pastumkite pavarų svirtį iš padėties D į galinę padėtį ties „+S-“: jungtiniame prietaisų skydelyje indikacija pakinta iš D į skaičių 1[2]. Nustatykite 3-ą pavarą, du kartus pastumdami pavarų perjungimo svirtį link + (pliuso) - ekrane ženklą 1 keičia 3. Atleiskite stabdį ir pradėkite palengva greitinti.
Pavarų dėžės „žiemos režimas” reiškia, kad automobilis pradeda važiuoti esant žemesniems variklio sūkiams ir mažesnei varančiųjų ratų variklio galiai.
Automatinis žemesnės pavaros įsijungimas
Nuspaudus akceleratoriaus pedalą iki pat grindų (žemiau įprasto greitėjimo padėties), iš karto įsijungs žemesnė pavara. Ši apsauginė funkcija vadinama automatiniu žemesnės pavaros įsijungimu.
Atleidus iki pat galo nuspaustą akseleratoriaus pedalą, pavarų dėžė automatiškai persijungs į buvusią padėtį.
Automatinis žemesnės pavaros įjungimas naudojamas tada, kai reikia maksimalaus pagreitėjimo, pavyzdžiui, lenkiant.
Saugos funkcija
Tam, kad variklis būtų apsaugotas nuo pernelyg didelių apsukų, pavarų dėžės kontrolės programa turi apsauginį blokatorių, kuris apsaugo nuo automatinio žemesnės pavaros įjungimo. Geartronic neleidžia įjungti aukštesnės arba žemesnės pavaros, jei per didelis variklio sūkių skaičius gali apgadinti variklį. Nieko neįvyksta, jei vairuotojas vis tiek bando įjungti žemesnę pavarą tokiu būdu, esant didelės variklio apsukoms - pradinė pavara lieka įjungta.
Jungiant pavaras žemyn, vienu metu galima perjungti vieną arba kelias pavaras, priklausomai nuo variklio apsukų. Pavara persijungia, kai variklio apsukos pasiekia tokią maksimalią ribą, kad variklis nebūtų gadinamas.
Vilkimas
Jei automobilį reikia vilkti, žr. skyrių „Vilkimas“.
Automobilio ekrano ženklai
Automobilio ekrane yra įvairių skirtingų ženklų. Ženklai skirstomi į įspėjamuosius, kontrolinius ir informacijos ženklus. Toliau pateikti dažniausiai sutinkami ženklai ir jų reikšmės bei nuoroda, kur toliau instrukcijoje galima rasti informacijos.
- - raudonas įspėjamasis ženklas įsijungia tada, kai aptinkamas gedimas, kuris gali turėti įtakos automobilio saugai ir/arba važiavimo sąlygoms. Tuo pat metu jungtinio prietaisų skydelio informaciniame ekrane pasirodo aiškinamasis tekstas.
- - informacinis ženklas kartu su tekstu jungtinio prietaisų skydelio informaciniame ekrane įsijungia tada, kai kurioje nors automobilio sistemoje aptinkamas nuokrypis.

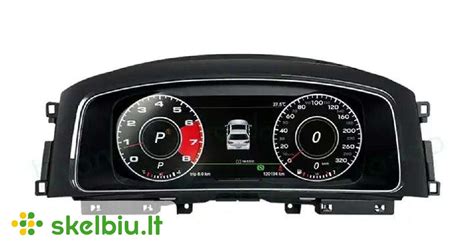

Įspėjamieji ženklai
Įspėjamasis ženklas pasirodo, jei trikčių paieškos metu aptinkama triktis arba jei sistema suaktyvinta. Prireikus kartu su pranešimu jungtinio prietaisų skydelio informaciniame ekrane parodomas įspėjamasis ženklas.
Kai nuotolinio valdymo raktelis atsiduria raktelio padėtyje II, jungtiniame prietaisų skydelyje įsijungia įspėjamasis ženklas. Jei oro pagalvių sistema veikia sklandžiai, šis ženklas dingsta po maždaug 6 sekundžių.
Įspėjimas: Jei įspėjamasis oro pagalvių sistemos ženklas vis dar dega arba užsidega važiuojant, tai reiškia, kad oro pagalvių sistemos veikla sutrikusi. Ženklas informuoja apie triktį saugos diržų įtempiklio, SIPS, IC sistemose ar kitokią sistemos triktį. Volvo rekomenduoja kuo skubiau susisiekti su įgaliotu Volvo autoservisu. Jei įspėjamasis ženklas neveikia, ima šviesti įspėjamasis trikampis ir ekrane pasirodo SRS oro saugos pagalvė Reikia aptarnauti arba SRS oro pagalvė Būtina skubiai aptarnauti.
