Seniau visi susiruošę savo automobiliu tampyti priekabas turėdavo vežti mašiną į automobilių servisą tam, kad jame sumontuotų priekabos kablį.
Dabar daugumoje serijinės gamybos automobilių gamintojai dar gamykloje numato kur ir kaip bus tvirtinamas priekabos kablys, jo pageidaujant klientui.
Tai žymiai supaprastina patį montavimo procesą ir dažnai kabliai automobiliams gali būti sumontuojami ir savarankiškai, o patys darbai, kuomet montuojamas automobilio kablys, kartais liaudiškai dar vadinamas „farkopas“ tikrai nepasižymi sudėtingumu.
Norint teisingai sumontuoti priekabos kablį būtina naudoti tinkamus instrumentus ir priemones.
Kabliai automobiliams privalo būti patikimai užfiksuoti ir išlaikyti jiems tenkančią apkrovą tam, kad kelyje visi eismo dalyviai būtų saugūs, automobilio kėbulas nebūtų deformuotas, o priekaba neatsikabintų.
Kadangi auto kabliai dažniausiai prie kėbulo ar rėmo tvirtinami automobilio dugno plote, patogiausia šiuos darbus atlikti ant keltuvo ar duobės.
Problema, kad ne kiekvienas garaže turime duobę.
Iš tiesų, retas vairuotojas šiais laikais turi ir patį garažą.
Jei duobės ar keltuvo nėra, darbus galima atlikti pakėlus automobilį domkratu, bet reikia nepamiršti, jog svarbiausia - saugumas.
Automobilių kabliai gamykliškai numatytais tvirtinimo taškais montuojami visai nesudėtingai, svarbu turėti darbams reikalingus įrankius.
Dažniausiai suprasti kokių įrankių prireiks padės montavimo instrukcija, be kurios neparsiduoda nei vienas priekabos kablys.
Montavimo instrukcija ne tik padės pasispręsti dėl įrankių, bet ir padės suprasti kokiais žingsniais turi būti sumontuotas kablys priekabai.
Dažnai montavimo instrukcijoje nurodoma ir jėga, kuria reiktų priveržti tvirtinimo taškus, tam gali prireikti dinamometrinio rakto.
Dinamometriniu raktu galėsite užveržti varžtus tiksliai tokia jėga, kokia nurodyta, nes laisvi tvirtinimo varžtai, tempiant priekabą, gali atsilaisvinti, o per stipriai užveržti - trūkti.
Reikalingi įrankiai: užveržimo dirželių laidams prisegti, atramų parėmimui, grąžto išgręžti skylėms, raktų veržlių bei varžtų užveržimui.
Prieš pradedant montavimo darbus
Prieš pradėdami darbus, įsitikinkite, jog jūsų įsigytas priekabos kablys (farkopas) tinka jūsų automobiliui.
Sunku būtų įsivaizduoti labiau nuviliančią situaciją nei išardžius pusę automobilio, pamatyti, jog jūsų įsigyto auto kablio nepavyks sumontuoti automobilyje.
Taip pat prieš pradėdami darbus būtinai perskaitykite instrukciją, ypač jei analogiško darbo patirties neturite, bei apžiūrėkite vietą, kurioje bus montuojamas vilkimo kablys.
Nemontuokite priekabos kablio, jei matote, jog tvirtinimo vietos pažeistos korozijos arba turi mechaninių pažeidimų, pavyzdžiui, likusių po eismo įvykio.
Jei automobilio kablį montuojate ne duobėje ar ant keltuvo, o pakėlimui naudosite domkratą, turėkite omenyje, kad užtraukti rankinį stabdį nepakanka - daugumoje automobilių rankinis stabdis blokuoja tiktai galinius ratus, kurie bus pakelti nuo žemės.
Kad tinkamai užfiksuotumėte automobilį, po priekiniais ratais pakiškite specialias kaladėles.
Pakėlę automobilio galinę ašį domkratu, būtinai padėkite ją ant atramų, nepalikite pakeltos ant domkrato - tai nesaugu.
Montavimo procesas
Šiame auto kablio montavimo etape reikės pritvirtinti vilkimo kablį jam skirtoje vietoje.
Patikrinkite ar montavimo metu reikės nuimti galinį bamperį.
Tai dažniausiai būna nurodyta montavimo instrukcijoje.
Jei automobilio kablio montavimui būtina nuimti bamperį, nuo to ir pradėkite.
Nuimtą bamperį atsargiai padėkite tokioje vietoje, kur jis netrukdys darbui.
Atkreipkite dėmesį į tai, jog dažytas automobilio bamperis gali susibraižyti, todėl nedėkite jo tiesiai ant betoninių grindų, po juo patieskite paminkštintą apsauginį sluoksnį.
Kuomet bamperis nuimtas, galima tęsti darbus.
Patikrinkite numatytus tvirtinimo taškus automobilio kėbule ar rėme, jeigu juose jau yra paruoštos skylės vilkimo kablio varžtams ir jų vietos tiksliai sutampa su numatytais tvirtinimo taškais jūsų kablio elementuose - grąžto neprireiks.
Jeigu skylių tvirtinimo taškuose nėra, pažymėkite vietas, kuriose reikia pragręžti kėbulą ar rėmą ir, panaudoję grąžtą, išgręžkite tvirtinimo skyles.
Prieš gręždami įsitikinkite, jog greta nėra vamzdelių, laidų ar kuro bako, kuriuos galėtumėte kliudyti.
Kuomet tvirtinimo taškai paruošti, įstatykite auto kablį jam skirtoje vietoje.
Kad kablys laikytųsi savo vietoje, galima jį paremti keletu spaustuvėlių ar atramomis.
Prieš užfiksuojant automobilio kablį jo vietoje, kruopščiai nuvalykite visus nešvarumus ir kelio dulkes nuo vietų greta tvirtinimo taškų, tai gali sutrukdyti tinkamai priveržti kablį arba ateityje jį atlaisvinti.
Kai tvirtinimo taškai nuvalyti, priveržkite priekabos kablį varžtais iš vilkimo kablio komplekto.
Tvirtinant kablius automobiliams, būtina naudoti poveržles nuo savaiminio atsisukimo apsaugotas veržles su plastiku.
Patikimai pritvirtinus automobilio kablį, metas atgal uždėti bamperį.
Prieš pradėdami darbus, patikrinkite ar montavimo instrukcijos nereikalauja dalies bamperio išpjauti.
Priekabos elektros instaliacijos pajungimas
Patikimai pritvirtinus automobilio kablį, lieka paskutinis darbas - priekabos rozetės pajungimas.
Jei kablį montuojate senesniame automobilyje, bus paprasčiau.
Senesniuose automobiliuose priekabos rozetė pajungiama paprasčiausiai parinkus reikiamus laidus ir juos pajungus priekabos rozetėje pagal schemą.
Daugumoje naujesnių automobilių prisijungti tiesiogiai prie žibintų laidų negalima, mat galiniai žibintai naujesniuose automobiliuose valdomi automobilio kompiuterio, kuris, pamatęs padidėjusį elektros srovės suvartojimą žibintuose, užfiksuos kaip elektros gedimą.
Naujesniuose automobiliuose ši problema sprendžiama montuojant papildomą kablio modulį, kuris nenaudoja automobilio žibintams perduodamos elektros srovės priekabos žibintams užmaitinti.
Panaudojus tokį elektrinį kablio modulį, automobilio galiniams žibintams perduodama elektros srovė veiks tik kaip signalas - trigeris, sužadinantis visiškai kitą grandinę, kuria bus užmaitinami žibintai priekaboje, taigi nebus sukurta papildoma apkrova automobilio žibintų grandinėje.
Nepriklausomai nuo to, ar bus montuojamas elektroninis priekabos modulis, ar tiesiogiai jungiama priekabos rozetė, atliekant elektrinės dalies pajungimą svarbu rasti vietas laidams pravesti bei paslėpti ir teisingai, saugiai bei hermetiškai.
Jei yra galimybė, atveskite priekabos rozetės laidus į automobilio bagažinę per jau esančią ertmę, negręžkite naujos skylės, pažeidus antikorozinę dangą, ji gali tapti korozijos židiniu.
Laidų sujungimui susukite nužievintus laidus kartu ir sulituokite, po to tvirtai apvyniokite kokybiška plastikine izoliacine juosta.
Naudokite tiktai kokybišką izoliacinę juostą, nepatikimas produktas gali atšokti nuo drėgmės ar esant žemai temperatūrai, tokiu atveju gali kilti trumpojo jungimo grėsmė.
Bendri patarimai ir saugumas
Kabliai automobiliams, nors ir gali pasirodyti, jog yra tik keletas suvirintų metalo profilių, iš tikro pagaminti preciziškai, užtikrinant reikiamą tvirtumą bei saugumą.
Negalima montuoti automobilio kablio, jei jo konstrukcija buvo mechaniškai pažeista, įlenkta, matosi nekokybiškų virinimo žymių.
Pačios automobilio kablio konstrukcijos jokiais būdais negalima modifikuoti - pjauti, virinti ar lenkti, būtina montuoti griežtai vadovaujantis gamintojo instrukcijomis.
Montavimo metu nepamirškite devynis kartus pamatuoti ir tik dešimtą kartą pjauti ar gręžti.
Pjaukite ne daugiau, o gręžkite ne giliau nei būtina, klaidą ištaisyti gali būti labai brangu.
Automobiliniai kabliai nėra sudėtingi technologiniai mechanizmai, juos tikrai galima sumontuoti ir savarankiškai, tačiau reikia nepamiršti, jog svarbiausia saugumas.
Jūsų saugumas montuojant, automobilio saugumas tempiant priekabą bei kitų eismo dalyvių saugumas.
O jei vis tik nesate užtikrinti savo jėgomis ar norite sutaupyti laiko, geriau kreiptis į automobilių servisą, kuriame meistrams kablių montavimas - kasdienis darbas be netikėtumų.
Elektros paskyrstimo skydas, Ką reikia žinoti? Kaip pajungti elektros skydeli?
Priekabos kabelio ir jungčių specifika Volvo automobiliams
Kaip žinia, nuo 2004 metų kablio (forkopo) rozetei prijungti Volvoms reikalingi adapteriai.
Klausimas - ar jie universalūs ir tinka nuo bet kokio modelio, ar reikia ieškoti konkrečiam modeliui tinkančio?
Čia būtų reikalingas V50 2005 metų.
O gal kas turi parduoti tą adapterį, o gal ir visą kablio komplektą?
Sveiki, o ką tas adapteris daro, jis skirtas geležiai ar rozetei???
Gal kas gali nufotkinti ir parodyti kokioje vietoje ir kaip atrodo kablio rozetės pajungimo vieta.
Kalba eina apie V-50 2005m.
Kaip būtų su 7 kontaktų rozete?
Sveiki. Nekuriant naujos temos, man taip pat iškilo toks klausimas: ar būtinas tas modulis kablio pajungimui?
Vienas meistras sakė, kad nepirk tu jokio modulio, jeigu kas, tai pajungsim per reles ant kiekvieno laido ir bus gerai. Ar tiesa? Ar neprisidarysim bėdų?
Sveiki, reikia pagalbos, niekaip nepajungiu kablio rozetės ant Volvo 850 1995m.
Rozetė 7 kontaktų, gal kas esate dėję ir jungią tokią rozetę, kaip ir prie kokių laidų reikėtų pajunginėti nuo rozetės ateinančius laidus?
Sveiki, turiu 2002 V70 ir noriu pajungti kablį. Pirmoje foto bagažinėje esančios jungtys, antroje ant kablio elektrinės dalies.
Važiuojant su priekaba, reikia mąstyti apie daug svarbių dalykų, pvz., vilkimo rėmą, priekabą ir apkrovos paskirstymą priekaboje.
Krovumas priklauso nuo automobilio grynosios masės.
Bendras keleivių ir priedų, pvz., vilkimo kablio, svoris tokiu pačiu dydžiu sumažina automobilio krovumą.
Jei vilkimo kablys yra pritvirtintas „Volvo” gamykloje, vadinasi, automobilis yra parengtas ir turi visą reikalingą įrangą važiuoti su priekaba.
Prie automobilio tvirtinamo rėmo tinkamumas turi būti patvirtintas.
Jei vilkimo kablys buvo įmontuotas vėliau, pasitikslinkite savo „Volvo” autoservise, ar jūsų automobilis yra visiškai parengtas važiuoti su priekaba.
Krovinį priekaboje paskirstykite taip, kad automobilio vilkimo rėmo apkrova neviršytų nurodytos maksimalios kablio apkrovos.
Vežant maksimalų leistiną svorį, papildomai pripūskite padangas iki rekomenduojamo slėgio.
Važiuojant su priekaba, variklis apkraunamas daugiau nei įprastai.
Nevilkite sunkių priekabų, kol automobilis yra visiškai naujas. Palaukite, kol automobiliu bus nuvažiuota bent 1000 km.
Važiuojant su priekaba ilgomis ir stačiomis nuokalnėmis, stabdžiai apkraunami žymiai labiau nei įprastai.
Važiuodami tokiomis sąlygomis, perjunkite pavarą į vienu laipsniu žemesnę ir sulėtinkite greitį.
Saugumo sumetimais negalima viršyti maksimalaus leistino automobilio su prijungta priekaba greičio.
Laikykitės leistinam greičiui ir svoriui galiojančių reikalavimų.
Jei važiuojate su priekaba į ilgą stačią įkalnę, važiuokite lėtai.
Venkite važiuoti su priekaba statesniais nei 12 % šlaitais.
Jei automobilio vilkimo rėmas turi 13 kontaktų maitinimo jungtį, o priekaba turi 7 kontaktų jungtį, reikalingas adapteris.
Naudokite „Volvo” patvirtintus kabelių adapterius.
Įsitikinkite, kad kabelis nesivelka kelio paviršiumi.
Jei neveikia kuri nors priekabos posūkio signalo lemputė, posūkio indikatorius jungtiniame prietaisų skydelyje mirksi dažniau nei įprasta informaciniame ir ekrane pasirodo tekstas „Priekabos posūkių signalo sutrikimas“.
Jei neveikia kuri nors priekabos stabdžių žibintų lemputė, rodomas „Priekabos stabdžių šviesų sutrikimas“ pranešimas.
Galiniai amortizatoriai išlaiko pastovų aukštį nepriklausomai nuo automobilio krovinio svorio (iki didžiausio leidžiamo svorio).
Automobiliui stovint, jo galas šiek tiek nusileidžia - tai normalu.
Informacijos apie „Volvo“ leistiną priekabos svorį rasite „Velkamas svoris ir vilkimo kablio apkrova“.
Nustatytas maksimalus leidžiamas priekabos svoris yra „Volvo“ leidžiamas svoris.
Nacionaliniai transporto priemonių reglamentai gali riboti priekabų svorį ir greitį.
Vilkimo kabliai gali būti sertifikuoti didesniems ar mažesniems vilkimo svoriams nei automobilis gali faktiškai vilkti.
Laikykitės nustatytų priekabos svorių rekomendacijų.
Priekabos šviesų pajungimas yra esminis žingsnis užtikrinant saugų ir teisėtą priekabos naudojimą.
Tinkamai veikiančios šviesos užtikrina, kad kiti vairuotojai matytų jūsų priekabą tamsiu paros metu, blogomis oro sąlygomis, taip pat informuoja apie jūsų ketinimus - stabdymą, posūkių rodymą ar atbulinę eigą.
Pagrindiniai komponentai ir įrankiai priekabos šviesų pajungimui:
- Farkopas (vilkimo įtaisas)
- Priekabos laidų jungtis (kištukas)
- Automobilio laidų lizdas (rozetė)
- Laidai
- Jungtys
- Izoliacinė juosta
- Multimetras (testeris)
- Replės
- Atsuktuvas
- Litavimo įranga (rekomenduojama)

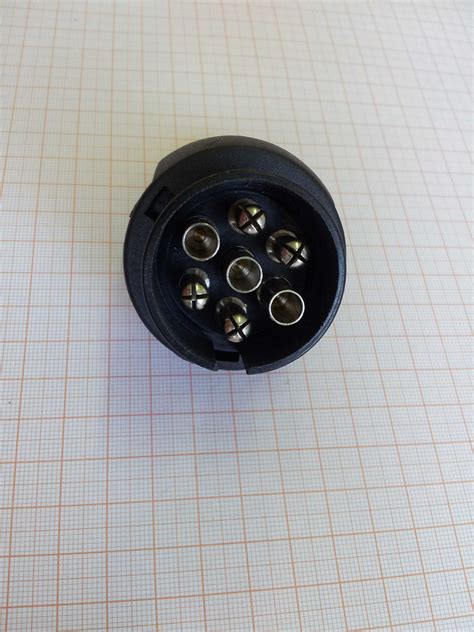

Priekabos šviesų jungčių tipai: 7 kontaktų ir 13 kontaktų.
7 kontaktų jungtis palaiko pagrindines apšvietimo funkcijas: posūkių signalai, stabdžių žibintai, gabaritiniai žibintai, numerio apšvietimas, masė.
13 kontaktų jungtis palaiko visas 7 kontaktų jungties funkcijas, taip pat papildomas: atbulinės eigos žibintas, nuolatinis maitinimas, maitinimas įjungus degimą, papildoma masė.
Toliau pateikiamos tipinės 7 ir 13 kontaktų jungčių schemos. Svarbu griežtai laikytis šių schemų, kad užtikrintumėte tinkamą šviesų veikimą ir išvengtumėte trumpojo jungimo.

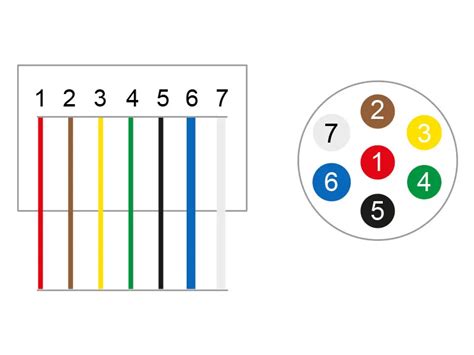

7 kontaktų jungties schema:
- Kairysis posūkis
- Priešrūkinis žibintas (dažniausiai nenaudojamas)
- Masė
- Dešinys posūkis
- Dešinys gabaritinis žibintas ir numerio apšvietimas
- Stabdžių žibintai
- Kairys gabaritinis žibintas ir numerio apšvietimas
13 kontaktų jungties schema:
- Kairysis posūkis
- Priešrūkinis žibintas
- Masė (1-8 kontaktų grandinėms)
- Dešinys posūkis
- Dešinys gabaritinis žibintas ir numerio apšvietimas
- Stabdžių žibintai
- Kairys gabaritinis žibintas ir numerio apšvietimas
- Atbulinės eigos žibintas
- Maitinimo grandinė (nuolatinis maitinimas)
- Maitinimas įjungus degimą
- Masė (10 kontakto grandinei)
- Nenaudojamas
- Priekabos prikabinimo signalinės lemputės grandinė (sujungta su 3 kontaktu)
Pastaba: Spalvos gali skirtis priklausomai nuo gamintojo. Visada patikrinkite konkrečios jungties schemą.
Žingsnis po žingsnio: priekabos šviesų pajungimo instrukcija
- Atsijunkite automobilio akumuliatorių.
- Raskite automobilio laidų lizdą (rozetę).
- Identifikuokite laidus naudodami multimetrą arba laidų schemą.
- Pajunkite laidus prie automobilio laidų lizdo laidų.
- Izoliuokite jungtis.
- Patikrinkite jungtis.
- Prijunkite automobilio akumuliatorių.
- Patikrinkite šviesas.
Dažniausios problemos ir jų sprendimai: šviesos neveikia, mirksi netinkamai, perdegę saugikliai, skirtingų šviesų veikimas vienu metu.
Saugos patarimai: visada atjunkite automobilio akumuliatorių, naudokite tik tinkamo skerspjūvio laidus, užtikrinkite, kad visos jungtys būtų tvirtos ir tinkamai izoliuotos.
Alternatyvūs sprendimai: belaidės priekabos šviesos.
Priekabos šviesų modernizavimas: LED žibintai.
Teisiniai aspektai: priekabos šviesos turi atitikti tam tikrus teisinius reikalavimus.

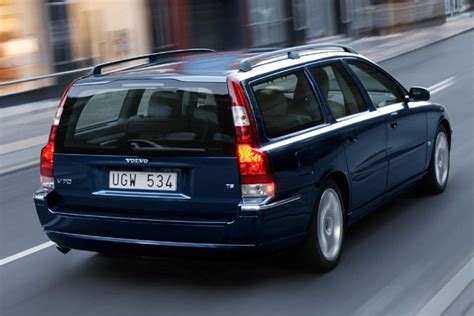

Šiame straipsnyje detaliai apžvelgsime Volvo V70 automobilio kablio pajungimo procesą.
Tai apima viską nuo reikalingų įrankių ir medžiagų iki žingsnis po žingsnio instrukcijų ir svarbių patarimų, kurie padės jums saugiai ir efektyviai atlikti šį darbą.
Nors daugelis vairuotojų renkasi profesionalų pagalbą, savarankiškas kablio pajungimas gali sutaupyti pinigų ir suteikti pasitenkinimo jausmą.
Tačiau svarbu pabrėžti, kad netinkamas pajungimas gali sukelti rimtų problemų, įskaitant elektros sistemos gedimus ar net avarijas, todėl būtina laikytis visų saugos reikalavimų ir instrukcijų.
Kablio Pajungimo Svarba ir Privalumai: kablys praplečia automobilio funkcionalumą, leidžiantį tempti priekabas, dviračių laikiklius ar kitus krovinius.
Reikalingi Įrankiai ir Medžiagos: Kablys ir tvirtinimo elementai, elektros instaliacijos komplektas, atsuktuvų rinkinys, raktų rinkinys, replės, elektros testeris arba multimetras, izoliacinė juosta, grąžtas ir grąžtai (jei reikia), apsauginiai akiniai ir pirštinės, instrukcija.
Žingsnis po Žingsnio Instrukcija Volvo V70 kablio pajungimui:
- Paruošimas: automobilis stovi ant lygaus paviršiaus ir yra užgesintas, atjungtas neigiamas akumuliatoriaus gnybtas.
- Galinio Bamperio Nuėmimas (jei reikia): atsukite visus varžtus ar spaustukus, kurie laiko bamperį.
- Kablio Tvirtinimas: pritvirtinkite kablį prie kėbulo naudodami komplekte esančius varžtus ir veržles.
- Elektros Instaliacijos Pajungimas: vadovaukitės elektros instaliacijos komplekto instrukcijomis.
- Elektros Grandinės Patikrinimas: patikrinkite, ar visi priekabos žibintai veikia tinkamai.
- Bamperio Pritvirtinimas (jei buvo nuimtas).
- Galutinis Patikrinimas.
Svarbūs Patarimai ir Atsargumo Priemonės: vadovaukitės instrukcijomis, saugumas, teisingas kablys, tvirtinimas, elektra, patikrinimas, sertifikavimas, priekabos svoris, profesionali pagalba.
Elektros Instaliacijos Jungčių Tipai (7 kontaktų ir 13 kontaktų): 7 kontaktų jungtis yra senesnė ir paprastesnė, 13 kontaktų jungtis yra naujesnė ir sudėtingesnė.
Dažniausiai Pasitaikančios Klaidos ir Kaip Jų Išvengti: netinkamas kablio pasirinkimas, netinkamas tvirtinimas, netinkamas elektros laidų sujungimas, saugiklių perkrovimas, laidų pažeidimas, nepatikrintas veikimas.
Alternatyvūs Kablio Pajungimo Būdai: profesionalus servisas, draugo pagalba.
