Šiame vadove pateikiama išsami informacija apie pagrindinius Volvo V70 modelio saugiklius ir relės, padedanti suprasti transporto priemonės elektros sistemos veikimą ir atlikti paprastus techninės priežiūros darbus.
Centrinio Elektroninio Modulio (CEM) Saugikliai
Centrinis elektroninis modulis (CEM) yra svarbus automobilio elektros sistemos komponentas. Jį saugo keli pirminiai saugikliai, esantys po daiktadėže. Svarbu žinoti jų vertę ir paskirtį:
- Pirminis centrinio elektroninio modulio (CEM) saugiklis po daiktadėže: 50A
- Pirminis centrinio elektroninio modulio (CEM) saugiklis po daiktadėže: 50A
- Pirminis saugiklis centriniam elektriniam blokui bagažinėje: 60A
- Pirminis relių ir saugiklių dėžutės saugiklis po daiktadėže: 60A
- Pirminis relių ir saugiklių dėžutės saugiklis po daiktadėže: 60A

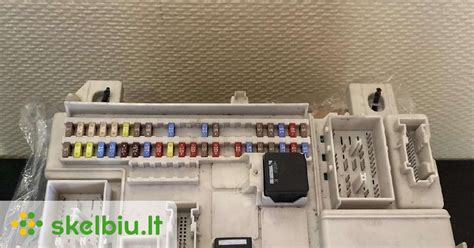

Saugikliai ir jų paskirtis
Volvo V70 elektros sistemoje naudojami įvairūs saugikliai, skirti apsaugoti atskiras sistemas nuo perkrovos. Toliau pateikiamas sąrašas su saugiklių amperais ir jų funkcijomis:
- Papildomas elektrinis šildytuvas*: 100A
- Šildomas priekinis stiklas*, dešinioji pusė: 40A
- Šildomas priekinis stiklas*, kairioji pusė: 40A
- Prekinio stiklo valytuvai: 30A
- Stovėjimo šildytuvas*: 25A
- Ventiliatorius: 40A
- ABS siurblys: 40A
- ABS vožtuvai: 20A
- Priekinių žibintų plautuvai*: 20A
- Priekinių žibintų aukščio reguliavimas*, aktyvieji ksenoniniai priekiniai žibintai (ABL)*: 10A
- Pirminis centrinio elektroninio modulio (CEM) saugiklis po daiktadėže: 20A
- ABS: 5A
- Reguliuojama vairo jėga*: 5A
- Variklio valdymo modulis, transmisijos valdymo modulis, oro pagalvės: 10A
- Šildomi valytuvų purkštukai*: 10A
- Žibintų jungikliai: 5A
- Relės ritės: 5A
- Papildomi žibintai*: 20A
- Garso signalas: 15A
Variklio ir transmisijos valdymo sistemos saugikliai
Variklio ir transmisijos valdymo sistemos yra sudėtingos ir reikalauja specifinių saugiklių apsaugai:
- Relės ritė pagrindinėje variklio valdymo sistemos relėje (4 cil.); Variklio valdymo modulis (4 cil.): 5A
- Relės ritė pagrindinėje variklio valdymo sistemos relėje (5, 6 cil.); Variklio valdymo modulis (5, 6 cil.): 10A
- Transmisijos valdymo modulis: 15A
- Solenoidinis jungiklis A/C (5, 6 cil. benzininis); Pagalbinis aušalo siurblys (4 cil. dyzelinis): 15A
- Relės ritė solenoidinio jungiklio relėje A/C (5, 6 cil. benzininis); Relės ritės centriniame variklio skyriaus šaltosios zonos maitinimo bloke (Start/Stop): 5A
- Užvedimo relė (5, 6 cil. benzininis)*: 30A
- Žvakės valdymo modulis (5 cil. dyzelinis): 10A
- Variklio valdymo modulis (4 cil.); uždegimo ritės (5, 6 cil. benzininis); kondensatorius (6 cil.): 20A
- Variklio valdymo modulis (5, 6 cil. benzininis): 10A
- Variklio valdymo modulis (5 cil. dyzelinis): 15A
- Variklio valdymo modulis (4 cil.): 20A
- Masės oro srauto jutiklis (4 cil.); termostatas (4 cil. benzininis); degalų garavimo išlakų (EVAP) vožtuvas (4 cil. benzininis); aušalo siurblys EGR (4 cil. dyzelinis): 10A
- Masės oro srauto jutiklis (5 cil. dyzelinis, 6 cil.), reguliuojamieji vožtuvai (5 cil. dyzelinis), purkštukai (5, 6 cil. benzininis), variklio valdymo modulis (5, 6 cil. benzininis): 15A
- Elektromagnetinė oro kondicionieriaus sankaba (5, 6 cil.); vožtuvai (5, 6 cil.); variklio valdymo modulis (6 cil.); masės oro srauto jutiklis (5 cil. benzininis); alyvos lygio jutiklis: 10A
- Vožtuvai (4 cil.); alyvos siurblys (4 cil. benzininis); centrinis „Lambda“ zondas (4 cil. benzininis); galinis „Lambda“ zondas (4 cil. dyzelinis): 15A
- Priekinis „Lambda“ zondas (4 cil.); Galinis „Lambda“ zondas (4 cil. benzininis); Degalų garavimo išlakų (EVAP) vožtuvas (5, 6 cil. benzininis); „Lambda“ zondai (5, 6 cil.); valdymo modulis, radiatoriaus ritininis dangtis (5 cil. dyzelinis): 15A
- Aušalo siurblys (5 cil. benzininiuose); Karterio ventiliacijos šildytuvas (5 cil. benzininiuose); Automatinės pavarų dėžės alyvos siurblys (5 cil. benzininiuose Start/Stop): 10A
- Degimo ritės (4 cil. benzininis): 15A
- Dyzelino filtro šildytuvas (dyzelinas): 20A
- Valdymo modulis, radiatoriaus ritininis dangtis (5 cil. benzininis): 5A
- Elektromagnetinė oro kondicionieriaus sankaba (4 cil.); kaitinimo žvakės valdymo modulis (4 cil. dyzelinis); alyvos siurblys (4 cil. dyzelinis): 7.5A
- Karterio ventiliacijos šildytuvas (5 cil. dyzeliniuose); Automatinės pavarų dėžės alyvos siurblys (5 cil. dyzeliniuose Start/Stop): 10A
- Aušalo siurblys (4 cil. benzininis): 50A
- Dyzelino šildymo žvakės (tik dyzeliniuose varikliuose): 70A
- Aušinimo ventiliatorius (4-5 cil. benzininis): 60A
- Aušinimo ventiliatorius (6 cil., 4, 5 cil.): 60A
Kaip pakeisti valytuvai VOLVO V70 2 (SW) [AUTODOC PAMOKA]
Svarbi Pastaba
Atliekant bet kokius darbus su elektros sistema, svarbu imtis atsargumo priemonių. Prieš keisdami bet kurį saugiklį, įsitikinkite, kad variklis yra išjungtas, o automobilio akumuliatorius atjungtas. Jei nesate tikri dėl savo gebėjimų, kreipkitės į kvalifikuotą specialistą.
