„Volvo XC90“ yra prabangus visureigis, žinomas dėl savo saugumo savybių, erdvios vidaus erdvės ir elegantiško dizaino. Kaip ir bet kuris kitas automobilis, XC90 turi daug komponentų, kurie veikia kartu, kad užtikrintų optimalų veikimą. Vienas iš svarbiausių komponentų yra saugiklių dėžutė, kuri apsaugo automobilio elektros grandines nuo perkrovos ir trumpųjų jungimų. Šiame straipsnyje mes gilinsimės į „Volvo XC90“ saugiklių sistemos, ypač susijusios su elektriniais veidrodėliais, ypatumus.
Šoninių Veidrodėlių Valdymas ir Funkcijos
„Volvo XC90“ šoniniai veidrodėliai siūlo daugybę funkcijų, užtikrinančių vairuotojo patogumą ir saugumą. Šoninių veidrodėlių padėtys reguliuojamos svirtele, įrengta tarp vairuotojo durelių valdymo elementų.
Reguliavimas
Norėdami nustatyti kairįjį šoninį veidrodėlį, spauskite mygtuką L, dešiniojo šoninio veidrodėlio reguliavimui naudokite mygtuką R. Įsijungia mygtuko lemputė. Centre esančia rankenėle nustatykite norimą padėtį. Dar kartą paspauskite L arba R mygtuką. Lemputė turėtų išsijungti.
Įspėjimas: Siekiant užtikrinti optimalų matomumą, abu veidrodėliai yra plačiakampiai. Objektai atrodo toliau nei jie iš tikrųjų yra.
Elektra valdomos priekinės sėdynės atminties funkcija*
Elektra valdomos priekinės sėdynės atmintyje galima įrašyti šoninių veidrodėlių padėtis.
Šoninių veidrodėlių pakreipimas statant automobilį
Šoninį veidrodėlį galima pakreipti žemyn, kad vairuotojas, pavyzdžiui, statydamas automobilį, galėtų matyti kelkraštį. Įjunkite atbulinės eigos pavarą ir paspauskite mygtuką L arba R. Išjungus atbulinės eigos pavarą, veidrodėlis automatiškai grįžta į pradinę padėtį po maždaug 10 sekundžių arba anksčiau, atitinkamai nuspaudus L arba R mygtuką.
Automatinis šoninių veidrodėlių pakreipimas statant automobilį
Įjungus atbulinę pavarą, šoniniai veidrodėliai automatiškai nukreipiami žemyn, kad vairuotojas matytų kelkraštį (naudinga, pvz., statant automobilį). Išjungus atbulinę pavarą, veidrodėlis netrukus automatiškai grąžinamas į pradinę padėtį. Šios funkcijos nuostatos nustatomos centriniame ekrane: Viršutiniame rodinyje paspauskite Nuostatos. Paspauskite My Car→Veidrodėliai. Skiltyje Išor. veidr. pakreipimas atbuline eiga, pasirinkite Išj., Vairuot., Keleivis arba Abu suaktyvinti / išaktyvinti ir pasirinkti, kuris galinio vaizdo veidrodėlis turėtų būti pakreiptas.
Automatinis nulenkimas užrakinimo metu
Nuotolinio valdymo pultu užrakinant/atrakinant automobilį, šoniniai veidrodėliai bus nulenkti/atlenkti automatiškai. Funkciją galima suaktyvinti / išaktyvinti centriniame ekrane: Viršutiniame rodinyje paspauskite Nuostatos. Paspauskite My Car→Veidrodėliai. Pasirinkite Užrakinant užlenkiami veidrod., kad suaktyvintumėte / išaktyvintumėte.
Nulenkiami elektra valdomi šoniniai veidrodėliai
Veidrodėlius galima nulenkti, jei parkuojate automobilį arba važiuojate siaurais keliais: Vienu metu nuspauskite mygtukus L ir R (turi būti nustatyta bent uždegimo padėtis I). Praėjus maždaug 1 sekundei, juos atleiskite. Veidrodėliai bus nulenkti iki galo automatiškai. Norėdami atlenkti veidrodėlius, tuo pačiu metu nuspauskite mygtukus L ir R.
Grąžinimas į neutralią padėtį
Jei dėl išorinės jėgos poveikio veidrodėliai buvo pajudinti, juos būtina iš naujo elektriniu būdu nustatyti į neutralią padėtį, tam, kad tinkamai veiktų automatinis nulenkimas ir atstatymas: Veidrodėliai užsilenks, paspaudus L ir R mygtukus. Norėdami juos vėl atlenkti, vėl paspauskite L ir R mygtukus. Prireikus pakartokite prieš tai nurodytus veiksmus. Dabar veidrodėliai yra grąžinti į neutralią padėtį.
Automatinis tamsinimas*
Galinio vaizdo veidrodėliai automatiškai pritemdo ryškią šviesą iš galo. Norint, kad šoniniai veidrodėliai turėtų šią funkciją, reikia, kad salono galinio vaizdo veidrodėlis taip pat būtų automatiškai pritemdomas. Vairuojant visada veikia automatinio pritemdymo funkcija, išskyrus atvejį, kai parenkamas pavarų dėžės atbulinės eigos režimas. Pritemdymo jautrumą galima nustatyti parenkant vieną iš trijų lygių, taikomų salono galinio vaizdo ir šoniniams veidrodėliams. Pastaba: Pakitus jautrumui, pritemdymo intensyvumo pokytis iškart nebūna akivaizdus, tačiau po kiek laiko jis būna pastebimas. Šios funkcijos nuostatos nustatomos centriniame ekrane: Viršutiniame rodinyje paspauskite Nuostatos. Paspauskite My Car→Veidrodėliai. Po Automat. veidrodėlio pritemd., pasirinkite Normalus, Tamsus arba Šviesus.
Saugiklių Dėžutės Vieta ir Paskirtis Volvo XC90
„Volvo XC90“ automobiliuose sumontuota daug elektronikos, kuri eksploatuojant didelėmis apkrovas gali sugesti. Saugikliai užtikrina stabilų elektroninių sistemų darbą. Šie komponentai apsaugo automobilio elektroninę grandinę nuo trumpojo jungimo. Avarinės situacijos atsiranda, kai sistemoje ilgą laiką yra nuolatinė aukšta įtampa, dėl kurios sutrinka jos elementų veikimas. Pagrindinė „Volvo XC90“ saugiklių paskirtis - atidaryti grandinę. Tokiu atveju perdega saugiklis, kurį galima nesunkiai pakeisti, o pati grandinė nepažeidžiama.
„Volvo XC90“ turi kelias saugiklių dėžutes, išdėstytas skirtingose automobilio vietose. Pagrindinės dėžutės paprastai randamos:
- Variklio skyriuje: Ši dėžutė kontroliuoja gyvybiškai svarbius variklio komponentus. Pagrindinis „Volvo XC90“ saugiklių blokas yra automobilio variklio skyriuje kairėje pusėje ir atlieka vidaus degimo variklio, automatinės pavarų dėžės ir stabdžių sistemos elektros įrangos apsaugos funkciją. Plastikinių pincetų dėka galite pakeisti saugiklį. Norėdami atidaryti saugiklių dėžutės dangtelį, turite paspausti pateiktus skląsčius.
- Keleivių salone: Dažniausiai po daiktadėže arba vairuotojo pusėje, už plastikinio dangtelio. Ši dėžutė apsaugo vidaus elektros sistemas.
- Bagažinėje: Ši dėžutė kontroliuoja galines elektros sistemas.
Saugikliai yra skirti nutraukti elektros grandinę, kai srovė viršija saugų lygį. Tai apsaugo komponentus nuo sugadinimo ir gali užkirsti kelią gaisrui. Kiekvienas saugiklis turi tam tikrą amperų vertę, nurodančią maksimalią srovę, kurią jis gali atlaikyti.

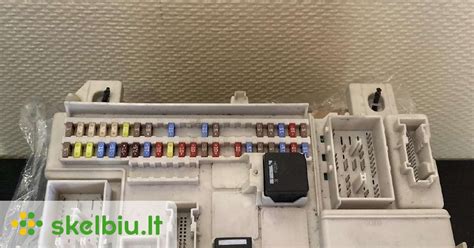

„Volvo XC90“ (2018–2024 m.) saugiklių dėžutė | Diagrama ir išdėstymo vadovas
Saugiklių Dėžutės Schemos ir Saugiklių Pakeitimas
Kiekviena saugiklių dėžutė turi schemą, kurioje nurodoma, kuris saugiklis apsaugo kokią grandinę. Schemos paprastai būna ant saugiklių dėžutės dangtelio arba automobilio savininko vadove. Svarbu atidžiai perskaityti schemą, kad nustatytumėte teisingą saugiklį, kurį reikia pakeisti. Saugiklių schemos gali skirtis priklausomai nuo XC90 modelio metų ir specifikacijos.
Pavyzdinė Saugiklių Dėžutės Schema (Variklio Skyrius)
Štai keletas pavyzdžių iš schemų, kurios gali būti jūsų „Volvo XC90“:
Variklio skyriaus saugiklių blokas:
- 1. ABS - 30 A
- 2. ABS - 30 A
- 3. Aukšto slėgio žibintų plovikliai - 35 A
- 4. Stovėjimo šildytuvas (pasirinktinai) - 25 A
- 5. Papildomi priekiniai žibintai - 20 A
- 6. Starterio relė - 35 A
- 7. Priekinio stiklo valytuvai - 25 A
- 8. Degalų siurblys. 9. TC-15 A (V8, dyzelinas, 6 cil. benzinas) - 15 A
- 10. Uždegimo ritės (benzinas), variklio valdymo modulis (ECM), purkštukų vožtuvai, (dyzelinas) - 20 A
- 11. Akceleratoriaus pedalo padėties jutiklis (APP), kintamosios srovės kompresorius, ventiliatorius, ECU - 10 A
- 12. Variklio valdymo modulis (benzinas, ECM), debitometras (benzinas) - 15 A; oro srauto matuoklis (dyzelinas) - 5 A
- 13. Droselio vožtuvo valdymo modulis (V8), VIS (6 cil. benzinas) - 10 A
- 14. Droselio vožtuvo valdymo modulis, solenoidinis vožtuvas, SWIRL (sūkurinis vožtuvas), slėgio reguliatorius (dyzelinas) - 15 A
- 15. Prob. (dyzelinas) - 10 A
- 16. Karterio ventiliacijos šildytuvas, solenoidiniai vožtuvai, nuotėkio diagnostika (5 cil. benzinas) - 10 A
- 17. Karterio ventiliacijos šildytuvas (V8, 6 cil. benzinas), kintamosios srovės sankaba (V8, 6 cil. benzinas), elektromagnetiniai vožtuvai (V. 8, nuotėkis, 6 cil. benzinas), ECM, (V8, 6-cil. benzinas), vitratomerinis ugnis (V8), žvakės (dyzelinas) - 15 A
- 18. Artimos šviesos, vairas kairėje - 20 A
- 19. Artimos šviesos, vairas dešinėje - 20 A
- 20. Atsarginis variklio lizdas (EC2 - 5 A)
Saugiklių dėžutė salone (galimi variantai):
- 1. Šildoma sėdynė, dešinė - 15 A
- 2. Šildoma sėdynė, kairė - 15 A
- 3. Garso signalas - 15 A
- 4. Atsarginis lizdas
- 5. Informacijos ir pramogų sistema - 10 A
- ...
- 15. ABS, STC/DSTC - 5 A
- 16. Elektroninis vairo stiprintuvas (ECPS), Aktyvus bi-xsenon (ABC0 -beam1)
- 17. Rūko žibintas, priekinis kairysis - 7,5 A
- 18. Rūko žibintas, priekinis dešinysis- 7,5 A
- ...
- 28. Elektrinė keleivio sėdynė - 5 A
- 29. Kuro siurblys - 7,5 A
- 30. BLIS - 5 A
Saugiklių dėžutė bagažinėje (galimi variantai):
- 1. Kondicionieriaus ventiliatorius - 30 A
- 2. Garso sistema (stiprintuvai) - 30 A
- 3. Vairuotojo sėdynė su elektriniu reguliavimu - 25 A
- 4. Keleivio sėdynė su elektriniu reguliavimu - 25 A
- ...
- 13. Stoglangis - 15 A
- 14. Atsarginis lizdas
- 15. Dyzelinio kuro filtraso šildytuvas - 4 A
- ...
- 28. Centrinis užraktas (PCL) - 15 A
- 29. Priekabos apšvietimas, kairysis: šoniniai žibintai, posūkių rodikliai - 25 A
- 30. Priekabos apšvietimas, dešinysis: stabdžių žibintas, galiniai rūko žibintai, posūkių indikatoriai: fuse fuse 3 - 3. 40 A
- 31. Šildomas galinis stiklas - 20 A
Pastaba: Šios schemos yra tik pavyzdžiai. Visada remkitės konkretaus jūsų automobilio modelio schema.
Saugiklių Keitimas: Žingsnis po Žingsnio
Saugiklio keitimas yra gana paprastas procesas, kurį galite atlikti patys, tačiau svarbu laikytis atsargumo priemonių:
- Išjunkite automobilio degimą: Prieš keičiant saugiklį, išjunkite variklį ir ištraukite raktelį.
- Nustatykite sugedusį saugiklį: Naudodamiesi saugiklių dėžutės schema, nustatykite saugiklį, kuris apsaugo grandinę, turinčią problemų.
- Patikrinkite saugiklį: Išimkite saugiklį ir vizualiai patikrinkite, ar jis perdegęs. Perdegęs saugiklis turės pertrauką vieloje.
- Pakeiskite saugiklį: Pakeiskite perdegusį saugiklį nauju, turinčiu tą pačią amperų vertę. Niekada nenaudokite saugiklio su didesne amperų verte, nes tai gali sugadinti grandinę.
- Patikrinkite, ar problema išspręsta: Įjunkite degimą ir patikrinkite, ar grandinė veikia tinkamai. Jei saugiklis vėl perdegė, gali būti rimtesnė problema, kurią turėtų išspręsti kvalifikuotas mechanikas.
Atsargumo Priemonės
- Nenaudokite saugiklių su didesne amperų verte nei nurodyta schemoje.
- Jei saugiklis nuolat perdega, kreipkitės į profesionalų mechaniką.
- Visada turėkite atsarginių saugiklių rinkinį savo automobilyje.
Dažniausiai Pasitaikančios Problemos ir Sprendimai
Štai keletas dažniausiai pasitaikančių problemų, susijusių su „Volvo XC90“ saugikliais, ir galimi sprendimai:
- Perdegęs saugiklis: Tai pati dažniausia problema. Pakeiskite saugiklį nauju, turinčiu tą pačią amperų vertę.
- Elektros prietaisas neveikia: Patikrinkite saugiklį, kuris apsaugo tą prietaisą. Jei saugiklis perdegęs, pakeiskite jį.
- Nuolatinis saugiklių perdegimas: Tai gali reikšti trumpąjį jungimą arba perkrovą grandinėje. Kreipkitės į profesionalų mechaniką.
