Volvo XC90 yra prabangus visureigis, žinomas dėl savo saugumo savybių, erdvios vidaus erdvės ir elegantiško dizaino. Kaip ir bet kuris kitas automobilis, XC90 turi daug komponentų, kurie veikia kartu, kad užtikrintų optimalų veikimą. Vienas iš svarbiausių komponentų yra saugiklių dėžutė, kuri apsaugo automobilio elektros grandines nuo perkrovos ir trumpųjų jungimų. „Volvo XC90“ automobiliuose sumontuota daug elektronikos, kuri eksploatuojant didelėmis apkrovomis gali sugesti. Saugikliai užtikrina stabilų elektroninių sistemų darbą. Šie komponentai apsaugo automobilio elektroninę grandinę nuo trumpojo jungimo. Avarinės situacijos atsiranda, kai sistemoje ilgą laiką yra nuolatinė aukšta įtampa, dėl kurios sutrinka jos elementų veikimas. Pagrindinė „Volvo XC90“ saugiklių paskirtis - atidaryti grandinę. Tokiu atveju perdega saugiklis, kurį galima nesunkiai pakeisti, o pati grandinė nepažeidžiama.
Saugikliai ir relės yra specialiuose blokuose skirtingose automobilio dalyse. Volvo XC90 turi kelias saugiklių dėžutes, išdėstytas skirtingose automobilio vietose. Pagrindinės dėžutės paprastai randamos variklio skyriuje, keleivių salone ir bagažinėje.
Saugiklių Dėžučių Vieta
Pagrindinis Volvo XC90 saugiklių blokas yra automobilio variklio skyriuje kairėje pusėje ir atlieka vidaus degimo variklio, automatinės pavarų dėžės ir stabdžių sistemos elektros įrangos apsaugos funkciją. Plastikinių pincetų dėka galite pakeisti saugiklį. Norėdami atidaryti saugiklių dėžutės dangtelį, turite paspausti pateiktus skląsčius.

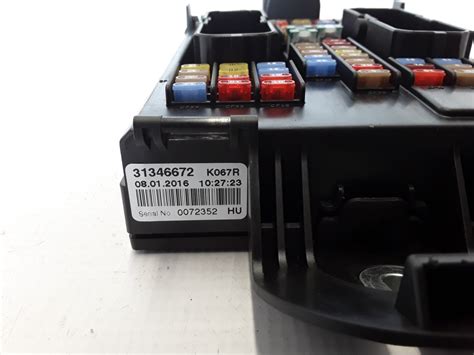

Variklio skyriuje esanti dėžutė kontroliuoja gyvybiškai svarbius variklio komponentus. Keleivių salone esanti dėžutė, dažniausiai po daiktadėže arba vairuotojo pusėje, už plastikinio dangtelio, apsaugo vidaus elektros sistemas. Bagažinėje esanti dėžutė kontroliuoja galines elektros sistemas.
Saugiklių Dėžutės Schemos ir Paskirtis
Kiekviena saugiklių dėžutė turi schemą, kurioje nurodoma, kuris saugiklis apsaugo kokią grandinę. Schemos paprastai būna ant saugiklių dėžutės dangtelio arba automobilio savininko vadove. Svarbu atidžiai perskaityti schemą, kad nustatytumėte teisingą saugiklį, kurį reikia pakeisti. Saugiklių schemos gali skirtis priklausomai nuo XC90 modelio metų ir specifikacijos.
Variklio skyriaus saugiklių dėžutės schema (pavyzdinė)
Štai pavyzdinė schema, skirta 2009 m. Volvo XC90 saugiklių dėžutei variklio skyriuje (atsiminkite, kad tikslios schemos gali skirtis):
- Pozicija 1: Kondicionieriaus ventiliatorius - 30A
- Pozicija 2: Garso sistema (stiprintuvai) - 30A
- Pozicija 3: Vairuotojo sėdynė su elektriniu reguliavimu - 25A
- Pozicija 4: Keleivio sėdynė su elektriniu reguliavimu - 25A
- Pozicija 5: Valdymo blokas, kairė, priekinės durys - 25A
- Pozicija 6: Valdymo blokas, dešinė, priekinės durys - 25A
- Pozicija 7: Atsarginė radijo sistema - 9A
- Pozicija 8: SE. RTI ekranas, RTI MMM modulis - 10A
- Pozicija 9: OBDII, Šviesos jungiklis (LSM), Vairo kampo jutiklis (SAS), Vairo valdymo modulis (SWM) - 5A
- Pozicija 10: Uždegimo jungiklis, SRS sistema, Variklio valdymo modulis ECM (V8, 6-cil. benzinas) Keleivių pusės SRS valdymas, immobiliosios pavarų dėžės elektroninis modulis (PACMI) (V8, dyzelinis, 6 cil. benzinas) - 7,5A
- Pozicija 11: Bendras apšvietimas, lubos (RCM), viršutinis elektroninis valdymo modulis (UEM) - 10A
- Pozicija 12: Stoglangis - 15A

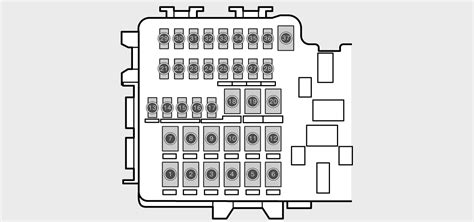

Saugiklių dėžutės salone schema (pavyzdinė)
- 1. Šildoma sėdynė, dešinė - 15A
- 2. Šildoma sėdynė, kairė - 15A
- 3. Garso signalas - 15A
- 4. Atsarginis lizdas
- 5. Informacijos ir pramogų sistema - 10A
- 6. Atsarginis lizdas
- 7. Atsarginis lizdas
- 8. Apsaugos skydelis - 5A
- 9. Stabdžių žibintų kontaktų maitinimas (Combined oro kondicionavimo sistema) stovėjimo šildytuvas, elektrinė vairuotojo sėdynė - 10A
- 10. Elektros lizdas, priekinė sėdynė, galinė sėdynė ir šaldytuvas - 15A
- 11. Atsarginis lizdas
- 12. Atsarginis lizdas
- 13. Atsarginis lizdas
- 14. ABS, STC/DSTC - 5A
- 15. Elektroninis vairo stiprintuvas (ECPS), Aktyvus bi-xsenon (ABL) - 10A
- 16. Rūko žibintas, priekinis kairysis - 7,5A
- 17. Rūko žibintas, priekinis dešinysis - 7,5A
- 18. Atsarginis lizdas
- 19. Aušinimo skysčio siurblys (V8) - 5A
- 20. Ryšio valdymo blokas (TCM), atbulinės eigos užraktas (M66) - 10A
- 21. Tolimoji šviesa, kairė - 10A, dešinė - 10A.
- 22. Lizdas
- 23. Atsarginis lizdas
- 24. Atsarginis lizdas
- 25. Atsarginis lizdas
- 26. Elektrinė keleivio sėdynė - 5A
- 27. Kuro siurblys - 7,5A
- 28. BLIS - 5A
- 29. Atsarginis lizdas
- 30. Atsarginis lizdas
Bagažinės saugiklių dėžutės schema (pavyzdinė)
Saugiklių dėžutė bagažo skyriuje gali turėti tokias grandines:
- Pozicija 1: Atbulinės eigos žibintas - 10A
- Pozicija 2: Stovėjimo žibintai, rūko žibintai, bagažo skyriaus apšvietimas, valstybinio numerio ženklo apšvietimas, stabdžių žibintai - 20A
- Pozicija 3: Priedai (AEM) - 15A
- Pozicija 4: Atsarginis lizdas
- Pozicija 5: REM elektronika - 10A
- Pozicija 6: RSE galinės sėdynės pramogų sistema (priedas.5A) - 37.5A.
- Pozicija 7: 15A
- Pozicija 8: Elektros lizdas bagažo skyriuje - 15A
- Pozicija 9: Galinės durelės, dešinės: Elektra valdomas langas, elektr. lango užraktas - 20A
- Pozicija 10: Galinės durys, kairės: Elektra valdomas langas, elektr. lango užraktas - 20A
- Pozicija 11: Atsarginis lizdas
- Pozicija 12: Atsarginis lizdas
- Pozicija 13: Dyzelinis filtrasoA šildytuvas - 4A.
- Pozicija 14: 15A.
- Pozicija 15: Saugiklis: priekabos diržai, statymo pagalba, AWD - 30A
- Pozicija 16: Centrinis užraktas (PCL) - 15A
- Pozicija 17: Priekabos apšvietimas, kairysis: šoniniai žibintai, posūkių rodikliai - 25A
- Pozicija 18: Priekabos apšvietimas, dešinysis: stabdžių žibintas, galiniai rūko žibintai, posūkių indikatoriai - 40A
- Pozicija 19: Šildomas galinis stiklas - 20A
- Pozicija 20:
Saugiklių Keitimas: Žingsnis po Žingsnio
Saugiklio keitimas yra gana paprastas procesas, kurį galite atlikti patys, tačiau svarbu laikytis atsargumo priemonių:
- Išjunkite automobilio degimą: Prieš keičiant saugiklį, išjunkite variklį ir ištraukite raktelį.
- Nustatykite sugedusį saugiklį: Naudodamiesi saugiklių dėžutės schema, nustatykite saugiklį, kuris apsaugo grandinę, turinčią problemų.
- Patikrinkite saugiklį: Išimkite saugiklį ir vizualiai patikrinkite, ar jis perdegęs. Perdegęs saugiklis turės pertrauką vieloje.
- Pakeiskite saugiklį: Pakeiskite perdegusį saugiklį nauju, turinčiu tą pačią amperų vertę. Niekada nenaudokite saugiklio su didesne amperų verte, nes tai gali sugadinti grandinę.
- Patikrinkite, ar problema išspręsta: Įjunkite degimą ir patikrinkite, ar grandinė veikia tinkamai. Jei saugiklis vėl perdegė, gali būti rimtesnė problema, kurią turėtų išspręsti kvalifikuotas mechanikas.
Atsargumo Priemonės
- Nenaudokite saugiklių su didesne amperų verte nei nurodyta schemoje.
- Jei saugiklis nuolat perdega, kreipkitės į profesionalų mechaniką.
- Visada turėkite atsarginių saugiklių rinkinį savo automobilyje.
Dažniausiai Pasitaikančios Problemos ir Sprendimai
Štai keletas dažniausiai pasitaikančių problemų, susijusių su Volvo XC90 saugikliais, ir galimi sprendimai:
- Perdegęs saugiklis: Tai pati dažniausia problema. Pakeiskite saugiklį nauju, turinčiu tą pačią amperų vertę.
- Elektros prietaisas neveikia: Patikrinkite saugiklį, kuris apsaugo tą prietaisą. Jei saugiklis perdegęs, pakeiskite jį.
- Nuolatinis saugiklių perdegimas: Tai gali reikšti trumpąjį jungimą arba perkrovą grandinėje. Kreipkitės į profesionalų mechaniką.
Saugiklių Tipai
Yra keletas skirtingų tipų saugiklių, naudojamų Volvo XC90, įskaitant:
- Ašmenų saugikliai: Tai pats dažniausiai naudojamas saugiklių tipas automobiliuose.
- Stikliniai saugikliai: Senesnis tipas, rečiau naudojamas šiuolaikiniuose automobiliuose.
Įsitikinkite, kad naudojate tinkamą saugiklio tipą, skirtą jūsų automobiliui.
Saugiklių Dėžučių Priežiūra
Saugiklių dėžutė paprastai nereikalauja daug priežiūros, tačiau svarbu ją laikyti švarią ir sausą. Patikrinkite, ar nėra korozijos ar pažeidimų ant saugiklių kontaktų.
Alternatyvūs Modeliai ir Saugiklių Schemos
Saugiklių išdėstymas ir amperų vertės gali skirtis priklausomai nuo Volvo XC90 modelio metų. Pavyzdžiui, pirmosios kartos modeliai (2002 m. ir vėlesni) gali turėti šiek tiek kitokias schemas nei vėlesni modeliai.
„Volvo XC90“ saugiklių dėžių vietos
