Volkswagen Passat B6 yra 6-oji Passat modelių gamos karta. Jis buvo gaminamas 2005, 2006, 2007, 2008, 2009 ir 2010 metais su benzininiais ir dyzeliniais varikliais su sedano ir universalo kėbulais. Passat B6 pagrindu sukurtas 4 durų kupė reprezentuoja atskirą modelį ir vadinasi Passat CC ir buvo gaminamas 2008 - 2015 m. Šiame straipsnyje pateiksime Volkswagen Passat B6 (CC) saugiklių ir relių blokų aprašymą su schemomis ir nuotraukomis. Jis buvo naudojamas daugiausia iki 2008 m.
Automobiliuose nuo 2008 m. saugiklių blokai yra po prietaisų skydeliu vairuotojo pusėje. Šie blokai yra svarbūs jūsų automobilio elektros sistemos tinkamam veikimui.

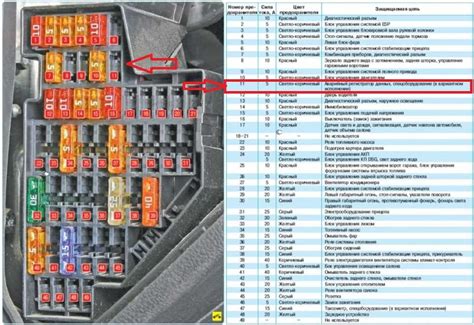

Saugiklių blokas (kairėje pusėje, po prietaisų skydeliu)
Šiame bloke yra daugybė saugiklių, kurių kiekvienas atsakingas už tam tikrą automobilio funkciją. Žemiau pateikiamas detalius kiekvieno saugiklio ir jo paskirties aprašymas:
- 1: 110A - Diagnostikos jungtis
- 2: 25A - ASR ir ESP išjungimo mygtukas, AUTO HOLD mygtukas
- 3: 35A - Vairo stiprintuvo valdymo blokas
- 4: 45A - Stabdžių žibintų jungiklis
- 5: 10A - Priekinių žibintų lygio reguliatorius, priekinių žibintų lygio reguliavimo pavara, kairiojo žibinto valdymo blokas
- 6: 5A - Priekabos atpažinimo valdymo blokas
- 7: 5A - Prietaisų skydelio valdymo blokas, diagnostikos duomenų magistralės sąsaja
- 8: 5A - Galinio lango žaliuzių jungiklis (iki 2005 m. gegužės mėn.), Garažo durų atidarytuvo valdymo pultas (iki 2005 m. gegužės mėn.), galinio lango žaliuzių valdymo blokas (iki 2005 m. gegužės mėn.), Elektrochrominis vidinis galinio vaizdo veidrodėlis
- 9: 10A - Visų varančiųjų ratų sistemos valdymo blokas
- 10: 5A - Motronic maitinimo relė, variklio valdymo blokas
- 11: 5A - Avarinio duomenų registratoriaus raktas, Taksometro veidrodėlis, Tachografas
- 12: 10A - Vairuotojo durų valdymo blokas, Dešiniųjų galinių durų valdymo blokas (nuo 2006 m. gegužės mėn.)
- 13: 10A - Šviesos jungiklis, diagnostikos jungtis
- 14: 5A - Elektroninis vairo kolonėlės užrakto valdymo blokas
- 15: 5A - Borto tinklo valdymo blokas, priekinio vidaus apšvietimo lempa
- 16: 10A - Elektroninis uždegimo užraktas
- 17: 10A - Salono apsaugos sistemos arba papildomo šildytuvo priėmimo modulis 1, lietaus ir šviesos jutiklis, transporto priemonės posvyrio jutiklis, signalizacijos sirena
- 18-21: Nenaudoti
- 22: 10A - Oro srauto matuoklis
- 22a: 5A - Elektrinio kuro siurblio relė
- 23: 10A - Karterio vėdinimo sistemos šildymo rezistorius (versija šalto klimato šalims)
- 24: 5/20A - Atbulinės eigos žibintų jungiklis, daugiafunkcis jungiklis, automatinės pavarų dėžės valdymo blokas, DSG pavarų dėžė Mechatroninis blokas
- 25: 10A - Purkštukai (iki 2005 m. lapkričio mėn.), 10A garažo durų atidarytuvo valdymo pultas (iki 2006 m. balandžio mėn.)
- 26: 10A - Galinio lango žaliuzių jungiklis (nuo 2005 m. gegužės mėn.), galinio lango žaliuzių valdymo blokas (nuo 2005 m. gegužės mėn.)
- 27: 5A - Tiekimo ventiliatoriaus relė, Climatronic valdymo blokas
- 28: 20A - Priekabos atpažinimo sistemos valdymo blokas (nuo 2006 m. gegužės mėn.)
- 29: 20A - Priekabos atpažinimo valdymo blokas (galinis kairysis šoninis žibintas, stabdžių žibintas, dešinysis/kairės posūkio signalas) (iki 2006 m. balandžio mėn.), Elektromechaninis stovėjimo stabdžio valdymo blokas (nuo 2006 m. gegužės mėn.)
- 30: 15A - Priekabos atpažinimo valdymo blokas, elektromechaninis stovėjimo stabdžio valdymo blokas (nuo 2006 m. gegužės mėn.)
- 31: 15/25A - Priekabos atpažinimo sistemos valdymo blokas (iki 2006 m. balandžio mėn.), (nuo 2006 m. gegužės mėn.) Kuro siurblio valdymo blokas ir jo relė
- 32: 30A - Borto tinklo valdymo blokas (galinio lango šildymas)
- 33: 20A - Stumdomo stoglangio valdymo blokas
- 34: 15A - Kuro užpildymo siurblys
- 35: 25/30A - Priekinių žibintų valymo sistemos relė, žibintų plovimo siurblys
- 36: 20A - Relė, skirta veikti papildomo šildytuvo režimu (išskyrus automobilius su Climatronic)
- 37: 25A - Priekinės sėdynės šildymo valdymo blokas
- 38: 15A - Priekabos atpažinimo sistemos valdymo blokas (nuo 2006 m. gegužės mėn.), Cigarečių žiebtuvėlis (iki 2006 m. balandžio mėn.), Galinis cigarečių žiebtuvėlis - (iki 2006 m. balandžio mėn.)
- 39: 5/40A - Tiekimo ventiliatoriaus valdymo blokas (Climatronic), Oro kondicionavimo valdymo blokas
- 40: 5A - Šviesos jungiklis
- 41: 15A - Cigarečių žiebtuvėlis (nuo 2006 m. gegužės mėn.), galinis žiebtuvėlis (nuo 2006 m. gegužės mėn.), 40A tiekiamo oro ventiliatorius ir jo relė (iki 2006 m. balandžio mėn.)
- 42: 15A - Priekinio ir galinio stiklo plovimo siurblys ir variklis
- 43: 20A - Papildomo šildytuvo valdymo blokas
- 44: 20A - Relė, skirta veikti autonominio šildytuvo režimu
- 45: 25A - 12V lizdas
- 46: 5A - Jungikliai, variklio užvedimo mygtukas
- 47: 15A - Taksometras, papildomos įrangos pajungimo taškai, salono apšvietimo valdymo lemputė
- 48: 20A - Įkroviklio prijungimo taškas (tik policijos transporto priemonėms nuo 2005 m.)
Automobiliuose, pagamintuose nuo 2008 m., už cigarečių žiebtuvėlį atsakingas saugiklis numeris 41 esant 20A. Taip pat yra 15A saugiklis magnetinio lauko jutikliui kompasui (tik transporto priemonėms nuo 2005 m. gegužės mėn.).
Yra ir kiti saugikliai, skirti specifinėms funkcijoms:
- 25A - Elektromechaninis stovėjimo stabdžio valdymo blokas, ABS valdymo blokas
- 35A - Magnetinio lauko jutiklis kompasui (tik transporto priemonėms iki 2006 m. balandžio mėn.), Parkavimo asistento valdymo blokas
- 45A - Prisitaikantis pastovaus greičio palaikymo valdymo blokas
- 510A - Dešiniųjų priekinių žibintų valdymo blokas (tik priekiniams žibintams su dujų išlydžio lempomis)
- 65A - Tiptronic jungiklis
- 75A - Prisitaikantis apšvietimas ir priekinių žibintų diapazono valdymo blokas (tik priekiniams žibintams su dujų išlydžio lempomis)
- 85A - Aukšto slėgio jutiklis, variklio alyvos lygio ir temperatūros jutiklis
- 910A - Priekinio keleivio oro pagalvės išjungimo indikatoriaus lemputė, oro pagalvių valdymo blokas, sėdynės užimtumo nustatymo sistemos valdymo blokas
- 105A - Kuro siurblio valdymo blokas
- 11 Nenaudotas
- 1210A - Priekinių keleivio durų valdymo blokas, dešiniųjų galinių durų valdymo blokas (tik transporto priemonėms iki 2006 m. balandžio mėn.)
- 1310A - Statymo asistento valdymo blokas (tik transporto priemonėms iki 2006 m. balandžio mėn.)
- 145A - Galinio vaizdo kameros valdymo blokas (tik transporto priemonėms nuo 2007 m. lapkričio mėn.)
- 155A - Climatronic valdymo blokas, Oro kondicionavimo valdymo blokas
- 165A - Tiptronic jungiklis
- 175A - Elektromechaninė stovėjimo stabdžio įspėjamoji lemputė, ABS valdymo blokas
- 18-21 Nenaudoti
- 2230A - Inverteris su lizdu, 12 - 230 V
- 2330A - Galinių durų valdymo blokas
- 2430A - Galinių kairiųjų durų pritraukėjo valdymo blokas (variantas)
- 2530A - Galinių dešinių durų pritraukėjo valdymo blokas (variantas)
- 26 Nenaudotas
- 2725A - Galinės sėdynės šildymo valdymo blokas
- 2815A - Degalų siurblio valdymo blokas (tik transporto priemonėms iki 2006 m. balandžio mėn.)
- 2930A - Vairuotojo ir keleivio durų valdymo blokas
- 3020A - Elektromechaninio stovėjimo stabdžio valdymo blokas (tik transporto priemonėms iki 2006 m. balandžio mėn.), Centrinės komforto sistemos valdymo blokas (tik transporto priemonėms nuo 2006 m. gegužės mėn. iki 2006 m. spalio mėn.)
- 3120A - Elektromechaninis stovėjimo stabdžio valdymo blokas (tik transporto priemonėms iki 2006 m. balandžio mėn.) 15A degalų siurblio valdymo blokas
- 32 Nenaudotas
- 3320A - 12 V lizdas (tik transporto priemonėms iki 2006 m. balandžio mėn.)
- 3415A - Kuro siurblio valdymo blokas
- 3520A - Cigarečių žiebtuvėlis (tik transporto priemonėms iki 2006 m. balandžio mėn.)
- 36 Nenaudotas
- 37 Nenaudotas
- 3815A - 12 V lizdas (tik transporto priemonėms nuo 2006 m. gegužės mėn.)
- 3910A - Sėdynės šildymo reguliatorius, Climatronic valdymo blokas, antra akumuliatoriaus įkrovimo relė, plovimo srovės šildymo elementas
- 405A - Avarinis duomenų registratorius (tik taksi transporto priemonėms iki 2005 m. gegužės mėn.)
- 4115A - Taksometras, veidrodis su taksometru, mygtuko apšvietimo lemputė, kai įjungiamas signalizatorius, prijungimo taškas pirštinių dėžėje ir bagažo skyriuje
- 4220A - Prijungimo taškas pirštinių dėžėje (tik transporto priemonėms taksi versijoje iki 2005 m.)
Relės ir papildomi blokai
Be pagrindinio saugiklių bloko, Passat B6 turi ir papildomą relės laikiklį, pritvirtintą prie borto tinklo valdymo bloko. Jame yra šios relės:
- B 1: 15/15A - Automatinės pavarų dėžės valdymo blokas, DSG pavarų dėžė Mechatroninis blokas
- B 2: Nemokama
- B 3: Nemokama
- B 4: 30 gnybto įtampos maitinimo relė (449)
- B 5: Galinio lango šildymo relė, (53)
- O 6: Dvigubo garso signalo relė, (449)
- 7 dalis: Dviejų poveržlių siurblio relė Nr. 1 (404)
- B 8: Dviejų poveržlių siurblio relė Nr.
- Kuro siurblio relė
- Šiluminio saugiklio Nr. C
- Šiluminio saugiklio Nr. D
Taip pat yra papildomas saugiklių blokas, esantis dešinėje pusėje (iki 2008 m.). Jame yra šie komponentai:
- A1: 30 gnybto įtampos maitinimo relė.
- 17,5A: Multimedijos sistemos valdymo blokas
- 230A: ABS valdymo blokas
- 320A: Garso signalas, Borto tinklo valdymo blokas
- 420A: Centrinis komforto sistemos valdymo blokas (iki 2006 m. balandžio mėn.), 25A Priekabos atpažinimo sistemos valdymo blokas (nuo 2006 m. gegužės mėn.)
- 55A: Akumuliatoriaus valdymo blokas, Borto tinklo valdymo blokas
- 65A: Automatinės pavarų dėžės valdymo blokas, 15A DSG mechatroninis blokas
- 715A: Valdymo blokas su televizoriaus ir radijo navigacijos sistemos ekranu, pagrindinis blokas, valdymo blokas su radijo navigacijos sistemos ekranu, 30A įtampos stabilizatorius
- 830A: Mechatroninis blokas DSG
- 95A: Vairo kolonėlės valdymo blokas
- 1020A: Degalų siurblio relė (tik dyzeliniams varikliams), kaitinimo žvakių valdymo blokas, uždegimo ritės su išėjimo pakopa (1-4 cilindrai)
- 115A: Valdymo blokas prietaisų skydelyje (tik transporto priemonėms su Start-Stop sistema)
- 125A: Valdymo blokas, skirtas elektronikai valdyti mobilųjį telefoną, anteną, TV imtuvą, skaitmeninį palydovą.
- 1310A: Motronic maitinimo relė, Maitinimo relė kl. 30, Variklio valdymo blokas
- 1425/30A: Variklio valdymo blokas
- 155/10A: Duomenų magistralės diagnostikos sąsaja
- 165A: Antrinio oro siurblio relė, 10A išmetamųjų dujų recirkuliacijos vožtuvas, padidinto slėgio ribinis solenoidinis vožtuvas, lambda zondo šildymo elementas
- 1710A: Degalų bako uždarymo vožtuvas, 40A mažos galios šildytuvo relė (nuo 2006 m.)
Taip pat yra didelės galios saugikliai ir relės:
- 150/180A: Generatorius
- 280A: Elektrinis vairo stiprintuvo variklis
- 350/80A: Radiatoriaus ventiliatoriaus valdymo blokas
- 480/100A: Terminis saugiklis
- 1: Sėdynės reguliavimas, kairiojo/dešiniojo saugiklių blokas
- 580A: Saugiklių dėžutė dešinėje (iki 2008 m.)
PAMOKA: VW Passat B6 (2005-2010) saugiklių dėžutės ir relių skydelio vieta ir schema (paaiškinimas)
Suprasti savo Volkswagen Passat B6 saugiklių ir relių blokų išdėstymą ir paskirtį yra labai svarbu norint greitai diagnozuoti ir pašalinti elektros problemas. Šiame straipsnyje pateikta išsami informacija padės jums atlikti šią užduotį.
