Vairo pasukimo kampo daviklis (VPKD) yra esminis šiuolaikinių automobilių saugos ir valdymo sistemų komponentas. Jis tiksliai matuoja vairo rato pasukimo kampą ir perduoda šią informaciją į automobilio elektroninį valdymo bloką (ECU). Ši informacija naudojama įvairioms sistemoms, įskaitant elektroninę stabilumo kontrolę (ESC), stabdžių antiblokavimo sistemą (ABS), vairo stiprintuvo sistemą (EPS) ir kitas pažangias vairuotojo pagalbines sistemas (ADAS).
VPKD Funkcijos ir Veikimo Principas
VPKD pagrindinė funkcija - tiksliai nustatyti, kiek vairuotojas pasuko vairą. Šis kampas yra kritinis parametras, kurį ECU naudoja apskaičiuojant, kokia kryptimi ir kiek automobilis turėtų pasisukti. Pagal šią informaciją, ECU gali aktyvuoti įvairias sistemas, kad pagerintų automobilio stabilumą, valdymą ir saugumą.
Vairo padėties daviklis (VPD), kartais vadinamas vairo kampo davikliu, yra jutiklis, kuris matuoja vairo rato kampą ir posūkio greitį. Šie duomenys yra perduodami į automobilio kompiuterį (ECU), kuris juos naudoja įvairioms funkcijoms atlikti, įskaitant:
- Elektroninę stabilumo programą (ESP): ESP naudoja VPD duomenis, kad nustatytų, ar vairuotojas nori važiuoti ten, kur automobilis iš tikrųjų juda. Jei automobilis pradeda slysti, ESP automatiškai įsijungia stabdžius ant atskirų ratų, kad padėtų vairuotojui atgauti kontrolę.
- Elektrinį vairo stiprintuvą (EPS): EPS naudoja VPD duomenis, kad nustatytų, kiek pagalbos reikia vairuotojui. Pavyzdžiui, važiuojant mažu greičiu, EPS suteiks daugiau pagalbos, kad vairuotojui būtų lengviau pasukti vairą. Važiuojant dideliu greičiu, EPS sumažins pagalbą, kad vairuotojas geriau jaustų automobilį.
- Pagalbos parkuojantis sistemas: Kai kurios pagalbos parkuojantis sistemos naudoja VPD duomenis, kad automatiškai pasuktų vairą į reikiamą padėtį, kad automobilis galėtų įvažiuoti į stovėjimo vietą.
- Adaptyviąją kruizo kontrolę (ACC): ACC sistemos, naudojančios vairo padėties informaciją, gali geriau išlaikyti automobilį eismo juostoje posūkiuose.
- Žibintų valdymą: Kai kuriose transporto priemonėse VPD duomenys naudojami adaptyviems priekiniams žibintams valdyti, kad būtų apšviestas kelias posūkiuose.
VPKD veikimo principas gali skirtis priklausomai nuo gamintojo ir automobilio modelio, tačiau dažniausiai naudojami šie tipai:
- Optiniai davikliai: Naudoja šviesos srautą ir diską su žymėmis. Vairui sukantis, diskas sukasi, o šviesos jutiklis fiksuoja žymes ir nustato kampą.
- Magnetiniai davikliai: Naudoja magnetinį lauką ir magnetinį rezistorių. Vairui sukantis, magnetinis laukas keičiasi, o magnetinis rezistorius keičia savo varžą, kuri yra proporcinga kampui.
- Potenciometriniai davikliai: Naudoja potenciometrą, kuris keičia savo varžą priklausomai nuo vairo pasukimo kampo.
VPD yra integruotas į vairo kolonėlę arba šalia jos. Jis gali būti optinis, magnetinis arba potenciometrinis. Tikslus VPD tipas priklauso nuo automobilio gamintojo ir modelio.
VPKD Gedimai: Simptomai ir Priežastys
VPKD gedimai gali turėti įtakos įvairioms automobilio sistemoms, todėl svarbu atpažinti simptomus ir nustatyti priežastis, kad būtų galima laiku atlikti remontą.
Simptomai:
- Įspėjamoji lemputė prietaisų skydelyje: Dažniausiai įsijungia ABS, ESC arba vairo stiprintuvo sistemos įspėjamoji lemputė.
- Sutrikęs vairo stiprintuvas: Vairas gali tapti sunkesnis arba lengvesnis nei įprastai, gali atsirasti trūkčiojimų.
- ESC sistemos problemos: ESC gali veikti netinkamai, pernelyg dažnai įsijungti arba visai neveikti.
- ABS sistemos problemos: ABS gali veikti netinkamai stabdant, gali atsirasti blokavimas.
- Netolygus stabdymas: Automobilis gali traukti į vieną pusę stabdant.
- Vairo vibracija: Vairas gali vibruoti važiuojant tiesiai arba posūkiuose.
- Klaidų kodai: Diagnostikos įranga gali rodyti klaidos kodus, susijusius su VPKD.
- Sunkesnis vairo valdymas: EPS gali veikti netinkamai, todėl vairas gali tapti sunkesnis arba sunkiau pasukamas, ypač važiuojant mažu greičiu.
- Netolygus vairo stiprintuvas: Vairas gali veikti netolygiai, kartais suteikdamas per daug arba per mažai pagalbos.
- ESP sistemos problemos: ESP gali įsijungti netinkamai arba neveikti visai, todėl automobilis gali tapti nestabilus posūkiuose arba ant slidžios kelio dangos.
- Automobilio traukimas į vieną pusę: Automobilis gali traukti į vieną pusę važiuojant tiesiai, nes ESP sistema neteisingai reguliuoja stabdžių jėgą.
- Kitos sistemų problemos: Gali atsirasti problemų su kitomis sistemomis, kurios naudoja vairo padėties daviklio duomenis, tokiomis kaip adaptyvi kruizo kontrolė (ACC) arba pagalbos parkuojantis sistemos.
- Klaidos kodai diagnostikos įrangoje: Atliekant automobilio diagnostiką, gali būti užfiksuoti klaidos kodai, susiję su vairo padėties davikliu.
- Vairo padėties neatitikimas: Vairo padėtis gali neatitikti ratų padėties, todėl automobilis gali važiuoti kreivai.
- Staigus vairo stiprintuvo išsijungimas: Važiuojant vairas gali staiga pasunkėti, nes vairo stiprintuvas išsijungia.
- Triukšmas sukant vairą: Gali girdėtis neįprastas triukšmas sukant vairą, ypač jei daviklis yra mechaniškai pažeistas.
Priežastys:
- Fizinė žala: Daviklis gali būti pažeistas avarijos metu arba dėl smūgio į pakabą.
- Drėgmė ir korozija: Drėgmė gali patekti į daviklio vidų ir sukelti koroziją, pažeidžiant elektrinius kontaktus.
- Elektros problemos: Nutrukę laidai, trumpasis jungimas arba prastas kontaktas gali sutrikdyti daviklio veikimą.
- Mechaninis nusidėvėjimas: Daviklio vidiniai komponentai gali nusidėvėti laikui bėgant.
- Programinės įrangos klaidos: Retkarčiais gali atsirasti programinės įrangos klaidų, kurios sutrikdo daviklio veikimą.
- Fizinė žala: Smūgiai, vibracija ar atsitiktiniai mechaniniai pažeidimai gali pažeisti daviklio korpusą, vidines grandines ar jungtis.
- Drėgmė ir korozija: Drėgmės patekimas į daviklio vidų gali sukelti koroziją, ypač kontaktų ir jungčių srityse. Tai gali lemti netikslius rodmenis arba visišką daviklio gedimą.
- Elektromagnetiniai trukdžiai (EMT): Netoliese esantys aukštos įtampos laidai ar kiti elektroniniai prietaisai gali sukelti EMT, kurie trikdo daviklio veikimą ir iškraipo signalus.
- Laidų pažeidimai: Nutraukti, nutrinti ar atsilaisvinę laidai, jungiantys daviklį su ECU, gali nutraukti signalo perdavimą.
- Purvas ir nešvarumai: Purvo, dulkių ir kitų nešvarumų patekimas į daviklio vidų gali užteršti optinius elementus arba mechanines dalis, trukdydamas tiksliai matuoti.
- Temperatūros svyravimai: Ekstremalūs temperatūros pokyčiai gali paveikti daviklio komponentų veikimą, sukeldami nukrypimus arba gedimus.
- Netinkamas montavimas: Netinkamas daviklio montavimas arba sureguliavimas gali sukelti netikslius rodmenis arba mechaninius pažeidimus.
- Natūralus susidėvėjimas: Laikui bėgant, daviklio komponentai gali susidėvėti dėl nuolatinio naudojimo, ypač mechaninės dalys, tokios kaip guoliai ar potenciometrai.
- Programinės įrangos klaidos: Kartais daviklio veikimą gali paveikti programinės įrangos klaidos ECU arba pačiame daviklyje.
- Įtampos svyravimai: Nestabili maitinimo įtampa gali paveikti daviklio tikslumą ir patikimumą.
VPKD Diagnostika
Tinkama diagnostika yra būtina norint nustatyti VPKD gedimo priežastį ir pasirinkti tinkamą remonto būdą. Diagnostikos procesas apima kelis etapus:
- Vizualinis patikrinimas: Patikrinkite daviklį ir jo jungtis, ar nėra fizinių pažeidimų, korozijos ar nutrukusių laidų.
- Klaidų kodų nuskaitymas: Naudokite diagnostikos įrangą, kad nuskaitytumėte klaidos kodus iš ECU. Tai padės nustatyti, ar yra problemų su VPKD.
- Daviklio parametrų stebėjimas: Naudokite diagnostikos įrangą, kad stebėtumėte daviklio rodmenis realiu laiku. Tai padės nustatyti, ar daviklis veikia tinkamai, ar jo rodmenys yra netikslūs.
- Elektrinių grandinių patikrinimas: Patikrinkite daviklio maitinimo įtampą, įžeminimą ir signalo laidų vientisumą.
- Daviklio kalibravimas: Kai kuriais atvejais, po remonto ar keitimo, gali reikėti kalibruoti VPKD, kad jis tinkamai veiktų su kitomis automobilio sistemomis.
Tiksli VPD diagnostika yra būtina norint nustatyti gedimo priežastį ir pasirinkti tinkamą remonto būdą. Diagnostikos procesas apima kelis etapus:
- Vizualinė apžiūra: Patikrinkite daviklio korpusą, laidus ir jungtis, ar nėra akivaizdžių pažeidimų, korozijos ar atsilaisvinusių jungčių.

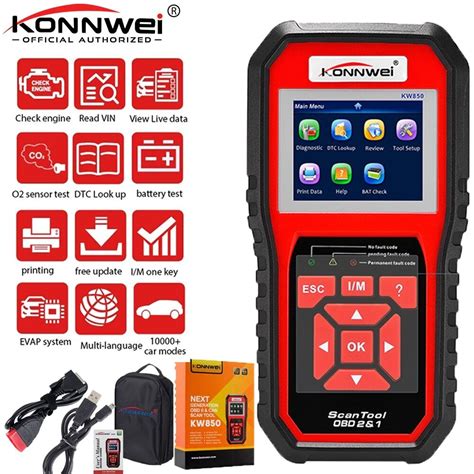

- Klaidos kodų nuskaitymas: Naudokite diagnostikos įrangą (OBD-II skaitytuvą) norėdami nuskaityti klaidos kodus, susijusius su VPD. Užrašykite visus kodus ir jų aprašymus.
- Duomenų srauto analizė: Stebėkite VPD duomenų srautą naudojant diagnostikos įrangą. Patikrinkite, ar rodomi duomenys atitinka vairo padėtį ir ar nėra šuolių ar pertraukų.
- Laidų patikrinimas: Patikrinkite laidų tęstinumą ir atsparumą naudojant multimetrą. Įsitikinkite, kad nėra nutrauktų laidų, trumpųjų jungimų ar didelio atsparumo.
- Maitinimo įtampos patikrinimas: Patikrinkite, ar VPD gauna tinkamą maitinimo įtampą. Įtampos svyravimai gali paveikti daviklio veikimą.
- Daviklio kalibravimas: Patikrinkite, ar VPD yra tinkamai sukalibruotas. Kai kuriais atvejais, daviklį gali reikėti perkalibruoti naudojant diagnostikos įrangą.
- Bandymas kelyje: Atlikite bandymą kelyje, kad patikrintumėte, ar simptomai išlieka ir ar VPD veikia tinkamai važiuojant skirtingu greičiu ir posūkiuose.
- Komponentų testavimas: Jei įmanoma, atlikite atskirų daviklio komponentų testavimą, kad nustatytumėte, ar jie veikia pagal specifikacijas.
VPKD Keitimas
Jei diagnostikos metu nustatoma, kad VPKD yra sugedęs, jį reikia pakeisti nauju. Keitimo procesas gali skirtis priklausomai nuo automobilio modelio, tačiau paprastai apima šiuos žingsnius:
- Atsijungimas: Atsijunkite neigiamą akumuliatoriaus gnybtą, kad išvengtumėte trumpojo jungimo.
- Senojo daviklio pašalinimas: Atsukite varžtus ar fiksatorius, laikančius senąjį daviklį, ir atjunkite elektrines jungtis.
- Naujo daviklio montavimas: Sumontuokite naują daviklį, pritvirtinkite jį varžtais ar fiksatoriais ir prijunkite elektrines jungtis.
- Kalibravimas (jei reikia): Atlikite daviklio kalibravimą, jei to reikalauja gamintojas.
- Patikrinimas: Prijunkite akumuliatorių ir patikrinkite, ar visos sistemos veikia tinkamai.
Svarbu: VPKD keitimą rekomenduojama patikėti kvalifikuotam mechanikui, nes neteisingas montavimas ar kalibravimas gali sukelti problemų su automobilio valdymu ir saugumu.
Mechaninės (EPS) vairo kolonėlės su el. vairo stiprintuvu patikra / Electric power steering racks
VPKD Remonto Sprendimai
VPD remonto sprendimai priklauso nuo gedimo priežasties ir daviklio konstrukcijos. Štai keletas galimų remonto sprendimų:
- Laidų ir jungčių taisymas: Nutrauktus, nutrūkusius ar atsilaisvinusius laidus reikia sutvarkyti arba pakeisti. Korozijos paveiktas jungtis reikia išvalyti arba pakeisti naujomis.
- Daviklio valymas: Purvą ir nešvarumus reikia pašalinti iš daviklio vidaus naudojant specialius valiklius.
- Daviklio kalibravimas: Daviklį reikia perkalibruoti naudojant diagnostikos įrangą, kad jis rodytų tikslią vairo padėtį.
- Daviklio keitimas: Jei daviklis yra fiziškai pažeistas, susidėvėjęs arba nebegali būti suremontuotas, jį reikia pakeisti nauju.
- ECU programinės įrangos atnaujinimas: Jei gedimą sukelia programinės įrangos klaida, ECU gali reikėti atnaujinti naujausia programinės įrangos versija.
- Vairo kolonėlės keitimas: Kai kuriais atvejais, jei VPD yra integruotas į vairo kolonėlę, gali reikėti pakeisti visą vairo kolonėlę.
Remonto Kainos
VPD remonto kaina priklauso nuo gedimo priežasties, daviklio tipo ir automobilio modelio. Štai apytikslės remonto kainos:
| Paslaugos tipas | Apytikslė kaina (EUR) |
|---|---|
| Laidų ir jungčių taisymas | 50-200 |
| Daviklio valymas | 30-100 |
| Daviklio kalibravimas | 50-150 |
| Daviklio keitimas (su dalimis) | 150-500 |
| ECU programinės įrangos atnaujinimas | 50-200 |
| Vairo kolonėlės keitimas (su dalimis) | 500-1500 |
Prevencija ir Priežiūra
Norint išvengti VPKD gedimų ir prailginti jo tarnavimo laiką, rekomenduojama laikytis šių patarimų:
- Venkite smūgių: Saugokite automobilį nuo stiprių smūgių į pakabą, ypač važiuojant nelygiais keliais.
- Reguliari patikra: Reguliariai tikrinkite VPKD jungtis, ar nėra korozijos ar pažeidimų.
- Profesionalus remontas: Jei pastebėjote VPKD gedimo simptomus, kreipkitės į kvalifikuotą mechaniką, kad atliktų diagnostiką ir remontą.
- Reguliariai tikrinkite laidus ir jungtis: Patikrinkite, ar nėra pažeidimų, korozijos ar atsilaisvinusių jungčių.
- Venkite smūgių ir vibracijos: Stenkitės nevažiuoti per dideles duobes ar nelygumus, kurie gali pažeisti daviklį.
- Apsaugokite daviklį nuo drėgmės: Stenkitės nepalikti automobilio ilgam laikui drėgnoje aplinkoje.
- Laikykitės gamintojo rekomendacijų: Laikykitės gamintojo rekomendacijų dėl VPD priežiūros ir keitimo intervalų.
- Atlikite reguliarią diagnostiką: Atlikite reguliarią automobilio diagnostiką, kad nustatytumėte ankstyvus VPD gedimo požymius.
VPKD ir Saugumas
VPKD yra kritinis saugos komponentas, todėl jo gedimai gali turėti rimtų pasekmių. Netinkamai veikiantis VPKD gali sutrikdyti ESC, ABS ir kitų saugos sistemų veikimą, padidindamas riziką prarasti automobilio kontrolę ir sukelti avariją. Todėl, svarbu laiku atpažinti gedimus ir atlikti remontą, kad užtikrintumėte saugų vairavimą.
Vairo padėties daviklis yra svarbus automobilio komponentas, užtikrinantis tinkamą saugos sistemų veikimą. VPD gedimai gali pasireikšti įvairiais simptomais, kurie gali paveikti automobilio valdymą ir saugumą. Tiksli diagnostika ir tinkami remonto sprendimai yra būtini norint atkurti tinkamą VPD veikimą. Laikydamiesi prevencinių priemonių, galite sumažinti VPD gedimų riziką ir užtikrinti saugų vairavimą.
