Saulės energijos sistemos veikimas priklauso nuo gebėjimo kaupti energiją, kai saulė šviečia, ir ją panaudoti, kai jos nėra. Šis procesas tampa įmanomas dėl akumuliatorių masyvų, kurie veikia kaip energijos saugyklos. Šiame vadove pateikiama išsami instrukcija, kaip formuoti ir prižiūrėti akumuliatorių masyvus, siekiant užtikrinti optimalų sistemos veikimą ir ilgaamžiškumą.
Akumuliatorių masyvo komponentai ir principai
Bet kokia saulės elektrinės sistema susideda iš kelių pagrindinių elementų, kurie kartu užtikrina energijos tiekimą:
- Saulės baterijos: Tai energijos šaltinis, kuris paverčia saulės šviesą į elektros energiją.
- Akumuliatorius arba akumuliatorių bankas: Tai energijos saugykla, leidžianti kaupti perteklinę energiją ir ją panaudoti vėliau.
- Įkrovimo reguliatorius (įkrovos kontroleris): Svarbiausias komponentas, kontroliuojantis energijos srautą iš saulės baterijų į akumuliatorių. Jis apsaugo akumuliatorių nuo perkrovimo ir per didelio iškrovimo, taip pailgindamas jo tarnavimo laiką. Yra dviejų tipų reguliatoriai: PWM (impulsinės pločio moduliacijos) ir MPPT (maksimalios galios taško sekimo).
- Inverteris: Būtinas, jei planuojate naudoti įprastus 220V prietaisus. Inverteris paverčia akumuliatoriuje saugomą nuolatinę srovę (DC) į kintamąją srovę (AC).

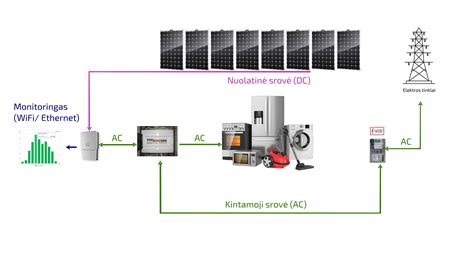

Pagrindinė sistemos schema yra tokia: Saulės baterijos → Įkrovimo reguliatorius → Akumuliatorius → Inverteris → Jūsų prietaisai.
Saulės baterijas galima jungti nuosekliai (plius prie minuso) arba lygiagrečiai (plius prie pliuso, minusas prie minuso). Nuoseklus jungimas didina įtampą, o lygiagretis - srovės stiprumą. Pavyzdžiui, dvi 12V 100W baterijos, sujungtos nuosekliai, sudarys 24V sistemą.
Pasirinkimas tarp nuoseklaus ir lygiagretaus jungimo priklauso nuo akumuliatoriaus įtampos ir įkrovimo reguliatoriaus tipo. MPPT reguliatoriai leidžia efektyviai dirbti su aukštesnėmis įtampomis, todėl baterijų nuoseklus jungimas yra tinkamas pasirinkimas. Paprastose 12V sistemose, pavyzdžiui, sodybai ar kemperiui, kur naudojamos dvi 18V 100W saulės baterijos ir PWM reguliatorius, geriau rinktis lygiagretų saulės baterijų jungimą.
Jungimo tvarka yra labai svarbi: pirmiausia prie įkrovimo reguliatoriaus prijunkite akumuliatorių, o tik tada - saulės baterijas. Daugelis reguliatorių nustato sistemos įtampą pagal pirmą prijungtą komponentą.
Akumuliatorių tipai ir jų pasirinkimas
Ne visi akumuliatoriai yra vienodi, ir pasirinkimas gali turėti didelę įtaką sistemos veikimui ir priežiūrai:
- Švino rūgštiniai akumuliatoriai: Tai seniausias ir pigiausias variantas. Jie yra sunkūs, užima daug vietos ir tarnauja 3-5 metus.
- Ličio geležies fosfato (LiFePO4) akumuliatoriai: Šiuolaikinė ir efektyvesnė alternatyva. Jie brangesni, bet tarnauja 10-15 metų, yra lengvesni ir gali būti iškraunami giliau be žalos.
Skirtingiems akumuliatoriams reikalingi skirtingi įkrovimo parametrai. Švino rūgštiniams akumuliatoriams 12V sistemoje reikia apie 14.4V įkrovimo įtampos, o LiFePO4 - apie 14.6V.
Dažniausiai pasitaikančios klaidos ir kaip jų išvengti
Formuojant akumuliatorių masyvą, svarbu žinoti apie dažniausiai daromas klaidas:
- Per mažas akumuliatoriaus pasirinkimas: Būtina apskaičiuoti paros energijos suvartojimą ir pridėti bent 30% atsargos.
- Netinkamai parinktas įkrovimo reguliatorius: Reguliatoriaus galia turi būti bent 20% didesnė už saulės baterijų galią. Pavyzdžiui, 600W saulės baterijoms 12V sistemoje reikia bent 50A reguliatoriaus (600W / 12V = 50A).
- Prasta ventiliacija: Švino rūgštiniai akumuliatoriai išskiria degų vandenilį, o LiFePO4 taip pat reikalauja vėdinimo, nes gali įkaisti.
- Apsaugų trūkumas: Kiekviename grandinės taške turėtų būti sumontuotas saugiklis ar automatinis jungiklis (tarp saulės baterijų ir reguliatoriaus, tarp reguliatoriaus ir akumuliatoriaus, tarp akumuliatoriaus ir inverterio).
- Per ploni laidai: Didelė srovė per plonus laidus sukelia perkaitimą ir energijos nuostolius, o tai yra neefektyvu ir pavojinga. Kuo didesnė srovė ir ilgesnis atstumas, tuo storesni laidai reikalingi. Nuostoliai laido varžoje yra proporcingi atstumo kvadratui.
Laidų storis yra kritinis veiksnys. Tarp saulės baterijų ir reguliatoriaus, jei atstumas iki 5 metrų ir srovė iki 10A, pakanka 2.5mm² laidų. Tačiau padvigubinus atstumą, nuostoliai išauga keturis kartus.
Akumuliatoriaus montavimo ir priežiūros instrukcija
Tinkamas akumuliatoriaus montavimas ir reguliari priežiūra yra būtini ilgam ir saugiam jo veikimui.
Montavimas
- Prieš montuodami patikrinkite, ar akumuliatorius nepažeistas ar nesandarus. Jei korpusas sulūžęs arba teka, pakeiskite jį.
- Akumuliatorius turi būti montuojamas vertikaliai, neturi būti apverstas. Atstumas tarp gretimų baterijų turėtų būti didesnis nei 2 mm.
- Akumuliatoriaus dėklas turi turėti ne mažesnę kaip 8 mm ventiliacijos angą, kad nesikauptų akumuliatoriaus generuojamos dujos.
- Kiekviena baterija turi būti sujungta nuosekliai, užtikrinant teisingą poliškumą ir gerą kontaktą sujungimo taškuose.
- Prietaisai, kurie gali kibirkštis, turi būti izoliuoti nuo akumuliatoriaus.
Įkrovimas ir naudojimas
- Akumuliatoriai paprastai siunčiami įkrauti. Jei akumuliatorius nenaudojamas ilgiau nei 2 mėnesius, jį reikia įkrauti prieš naudojimą.
- Svarbu tinkamai įkrauti akumuliatorių: vengti perkrovimo ir per didelio iškrovimo.
- Geriausia įkrauti akumuliatorių, kai panaudota apie 80% jo galios.
- Naudokite tik tam skirtus nuolatinės srovės įkroviklius.
- Patikrinkite elektrolito lygį ir, jeigu reikia, papildykite distiliuotu vandeniu. Niekada nepilkite rūgšties arba elektrolito.
- Veikiant varikliui, įtampa ant akumuliatoriaus polių turėtų būti nuo 13.9 V iki 14.4 V.
- Eksploatuojant akumuliatorių sunkiomis sąlygomis, būtina jį reguliariai tikrinti ir, jeigu reikia, papildomai įkrauti.
- Niekada nepalikite išsikrovusio akumuliatoriaus, nedelsdami jį įkraukite.
- Niekada nepalikite neįkrauto akumuliatoriaus šaltyje, nes jis gali užšalti ir būti sugadintas.
- Nenaudokite skirtingų modelių, markių ar senų ir naujų baterijų kartu.
- Akumuliatorius neturi būti arti ugnies ar šilumos šaltinio.
- Akumuliatoriaus talpa priklauso nuo aplinkos temperatūros. Temperatūrai nukritus, talpa sumažėja.
Priežiūra ir ilgalaikis naudojimas
Reguliari priežiūra užtikrina ilgą akumuliatorių masyvo tarnavimo laiką:
- Reguliariai tikrinkite laidų jungtis - ar neatsijungė, ar neoksiduotos. Oksiduotos jungtys sukuria varžą, sukelia šilumą ir energijos nuostolius.
- Švino rūgštiniams akumuliatoriams tikrinkite skysčio lygį ir kartais atlikite išlyginimo įkrovimą.
- Stebėkite akumuliatoriaus įtampą ir įkrovimo lygį.
- Venkite visiškai iškrauti akumuliatorių.
- Užvedant transporto priemonę, nuspauskite sankabos pedalą, kad sumažintumėte energijos suvartojimą.
- Prieš paleisdami variklį, išjunkite nereikalingą elektros įrangą.
- Po ilgo nenaudojimo laikotarpio, išimkite akumuliatorių ir prijunkite jį prie elektroniniu būdu valdomo įkroviklio.
Jei akumuliatorius naudojamas pasibaigus garantiniam laikotarpiui, jį reikia perduoti profesionalams atlikti išsamų patikrinimą, kad būtų užtikrintas saugumas.
Teisingai sujungta ir prižiūrėta saulės baterijų sistema su akumuliatoriais suteikia pasitenkinimą matant, kaip energija kaupiasi ir yra panaudojama pagal poreikį. Svarbiausia - suprasti pagrindinius principus, pasirinkti tinkamus komponentus, laikytis teisingos jungimo tvarkos ir visada atsiminti saugos taisykles.
