Automobilio priekabos rozetės (elektros lizdo) pajungimas yra procedūra, kuri gali būti reikalinga įvairiais atvejais, pavyzdžiui, norint prijungti priekabą, naudoti tam tikrus prietaisus automobilyje arba įrengti papildomą elektros įrangą.
Šis straipsnis skirtas išsamiai apžvelgti, kaip saugiai ir teisingai atlikti šį procesą, atsižvelgiant į skirtingus automobilių modelius, priekabų tipus ir galimus pavojus.
Saugumo priemonės: pirmas žingsnis
Prieš pradedant bet kokius darbus su automobilio elektros sistema, būtina užtikrinti saugumą. Tai apima:
- Atsijungimą nuo maitinimo šaltinio: Prieš pradedant bet kokius darbus, atjunkite automobilio akumuliatorių. Paprastai pakanka atjungti neigiamą (-) gnybtą. Tai padės išvengti trumpųjų jungimų ir elektros smūgių.
- Apsaugines priemones: Naudokite apsaugines pirštines ir akinius, kad apsisaugotumėte nuo galimų sužalojimų.
- Tinkamus įrankius: Įsitikinkite, kad turite tinkamus įrankius, tokius kaip laidų nuėmikliai, replės, atsuktuvas ir multimetras.
- Darbo vietos apšvietimą: Užtikrinkite gerą apšvietimą, kad aiškiai matytumėte, ką darote.
- Elektros grandinių supratimą: Turėkite bent jau bazinį supratimą apie automobilio elektros grandines ir priekabos rozetės jungimo schemą.
Priekabos rozetės tipai ir jungimo schemos
Dažniausiai naudojami du priekabų rozečių tipai: 7-ių kontaktų ir 13-os kontaktų. Kiekvienas tipas turi savo jungimo schemą, kurią būtina žinoti, norint teisingai prijungti rozetę prie automobilio.

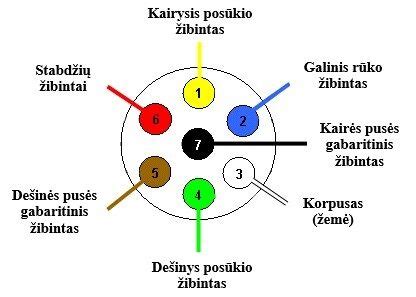

7-ių kontaktų rozetė
Ši rozetė dažniausiai naudojama senesnėms priekaboms ir atlieka pagrindines funkcijas: posūkius, stabdžių žibintus, gabaritinius žibintus ir masę. Jungimo schema yra tokia:
- 1 (L) - Kairysis posūkis: Paprastai geltonas laidas.
- 2 (54G) - Priešrūkinis žibintas: Paprastai mėlynas laidas (kai kuriuose automobiliuose nenaudojamas).
- 3 (31) - Masė: Paprastai baltas laidas.
- 4 (R) - Dešinysis posūkis: Paprastai žalias laidas.
- 5 (58R) - Dešinysis gabaritinis žibintas: Paprastai rudas laidas.
- 6 (54) - Stabdžių žibintai: Paprastai raudonas laidas.
- 7 (58L) - Kairysis gabaritinis žibintas: Paprastai juodas laidas.
13-os kontaktų rozetė
Ši rozetė naudojama naujesnėms priekaboms ir suteikia daugiau funkcionalumo, pavyzdžiui, atbulinės eigos žibintą, pastovų maitinimą ir akumuliatoriaus įkrovimą. Jungimo schema yra sudėtingesnė:
- 1 (L) - Kairysis posūkis: Paprastai geltonas laidas.
- 2 (54G) - Priešrūkinis žibintas: Paprastai mėlynas laidas.
- 3 (31) - Masė (1-8 kontaktams): Paprastai baltas laidas.
- 4 (R) - Dešinysis posūkis: Paprastai žalias laidas.
- 5 (58R) - Dešinysis gabaritinis žibintas: Paprastai rudas laidas.
- 6 (54) - Stabdžių žibintai: Paprastai raudonas laidas.
- 7 (58L) - Kairysis gabaritinis žibintas: Paprastai juodas laidas.
- 8 (IR) - Atbulinės eigos žibintas: Paprastai rožinis laidas.
- 9 (SB) - Pastovus maitinimas (+): Paprastai mėlynai raudonas laidas.
- 10 (LB) -Įkrovimo laidas (+): Paprastai oranžinis laidas.
- 11 (31) - Masė (10 kontaktui): Paprastai baltas laidas.
- 12 - Nenaudojamas: Dažniausiai nenaudojamas.
- 13 (31) - Masė (9 kontaktui): Paprastai baltas laidas.
Svarbu: Laido spalvos gali skirtis priklausomai nuo gamintojo. Visada patikrinkite konkretaus automobilio ir priekabos gamintojo dokumentaciją.
Pajungimo procesas žingsnis po žingsnio
- Atsijungimas nuo maitinimo šaltinio: Kaip minėta anksčiau, atjunkite automobilio akumuliatorių.
- Rozetės montavimas: Pritvirtinkite rozetę prie automobilio kablio arba specialios tvirtinimo vietos.
- Laidų identifikavimas: Identifikuokite automobilio žibintų laidus. Tai galite padaryti naudodami multimetrą arba automobilio elektros schemą.
- Laidų sujungimas: Naudodami laidų nuėmiklius, nuimkite izoliaciją nuo automobilio ir rozetės laidų. Sujunkite laidus pagal atitinkamą jungimo schemą. Sujungimui naudokite specialias jungtis, litavimą arba kitas patikimas jungimo priemones.
- Izoliacija: Izoliuokite kiekvieną sujungimą izoliacine juosta arba termokemšėmis, kad išvengtumėte trumpųjų jungimų ir korozijos.
- Patikrinimas: Prijunkite akumuliatorių ir patikrinkite, ar visi priekabos žibintai veikia teisingai (posūkiai, stabdžių žibintai, gabaritiniai žibintai, atbulinės eigos žibintas, jei toks yra).
- Papildomi patikrinimai: Patikrinkite, ar nėra trumpųjų jungimų. Taip pat patikrinkite, ar laidai nėra įtempti ir ar jie netrina į aštrius paviršius.
Sudėtingesnių sistemų pajungimas: CAN-BUS moduliai
Naujesniuose automobiliuose dažnai naudojama CAN-BUS (Controller Area Network) sistema, kuri valdo automobilio elektros įrangą. Tokiu atveju, norint prijungti priekabos rozetę, reikalingas specialus CAN-BUS modulis. Šis modulis leidžia saugiai prisijungti prie automobilio elektros sistemos ir išvengti klaidų ar gedimų.
CAN-BUS moduliai paprastai turi savo instrukcijas, kurių reikia laikytis. Svarbu pasirinkti modulį, kuris yra suderinamas su konkrečiu automobilio modeliu ir priekabos rozetės tipu.
Dažniausios klaidos ir kaip jų išvengti
- Neteisingas laidų sujungimas: Visada patikrinkite jungimo schemą ir įsitikinkite, kad laidai sujungti teisingai.
- Nepakankama izoliacija: Užtikrinkite, kad visi sujungimai būtų tinkamai izoliuoti, kad išvengtumėte trumpųjų jungimų.
- Netinkami įrankiai: Naudokite tik tinkamus įrankius, kad nesugadintumėte laidų ar kitų automobilio dalių.
- Ignoravimas CAN-BUS sistemos: Jei automobilis turi CAN-BUS sistemą, nenaudokite paprastų laidų sujungimo metodų. Naudokite CAN-BUS modulį.
- Nepatikrinimas po pajungimo: Prieš pradedant naudoti priekabą, patikrinkite, ar visi žibintai veikia teisingai.
Problemų šalinimas
Jei po pajungimo pastebėjote problemų, pavyzdžiui, neveikia žibintai arba atsiranda klaidos pranešimai, patikrinkite šiuos dalykus:
- Saugiklius: Patikrinkite automobilio saugiklius, susijusius su žibintais ir priekabos rozete.
- Laidų sujungimus: Patikrinkite, ar visi laidai yra tinkamai sujungti ir izoliuoti.
- Masės kontaktą: Patikrinkite, ar masės kontaktas yra geras.
- CAN-BUS modulį: Jei naudojate CAN-BUS modulį, patikrinkite, ar jis veikia teisingai ir ar yra suderinamas su automobiliu.
Alternatyvūs sprendimai: profesionalų pagalba
Jei nesate tikri dėl savo gebėjimų arba neturite reikiamų įrankių, geriausia kreiptis į profesionalų elektriką arba autoservisą. Jie galės saugiai ir teisingai pajungti priekabos rozetę, užtikrindami, kad viskas veiks tinkamai ir nebus pažeista automobilio elektros sistema.
Kaip pajungti prie rozetės tris laidus
Automobilio kablio montavimas
Seniau visi susiruošę savo automobiliu tampyti priekabas turėdavo vežti mašiną į automobilių servisą tam, kad jame sumontuotų priekabos kablį. Dabar daugumoje serijinės gamybos automobilių gamintojai dar gamykloje numato kur ir kaip bus tvirtinamas priekabos kablys, jo pageidaujant klientui. Tai žymiai supaprastina patį montavimo procesą ir dažnai kabliai automobiliams gali būti sumontuojami ir savarankiškai, o patys darbai, kuomet montuojamas automobilio kablys, kartais liaudiškai dar vadinamas „farkopas“ tikrai nepasižymi sudėtingumu.
Norint teisingai sumontuoti priekabos kablį būtina naudoti tinkamus instrumentus ir priemones. Kabliai automobiliams privalo būti patikimai užfiksuoti ir išlaikyti jiems tenkančią apkrovą tam, kad kelyje visi eismo dalyviai būtų saugūs, automobilio kėbulas nebūtų deformuotas, o priekaba neatsikabintų.
Kadangi auto kabliai dažniausiai prie kėbulo ar rėmo tvirtinami automobilio dugno plote, patogiausia šiuos darbus atlikti ant keltuvo ar duobės. Iš tiesų, retas vairuotojas šiais laikais turi ir patį garažą. Jei duobės ar keltuvo nėra, darbus galima atlikti pakėlus automobilį domkratu, bet reikia nepamiršti jog svarbiausia - saugumas.
Automobilių kabliai gamykliškai numatytais tvirtinimo taškais montuojami visai nesudėtingai, svarbu turėti darbams reikalingus įrankius. Dažniausiai suprasti kokių įrankių prireiks padės montavimo instrukcija, be kurios neparsiduoda nei vienas priekabos kablys, montavimo instrukcija ne tik padės pasispręsti dėl įrankių, bet ir padės suprasti kokiais žingsniais turi būti sumontuotas kablys priekabai. Dažnai montavimo instrukcijoje nurodoma ir jėga, kuria reiktų priveržti tvirtinimo taškus, tam gali prireikti dinamometrinio rakto. Dinamometriniu raktu galėsite užveržti varžtus tiksliai tokia jėga, kokia nurodyta, nes laisvi tvirtinimo varžtai, tempiant priekabą, gali atsilaisvinti, o per stipriai užveržti - trūkti.
Užveržimo dirželių laidams prisegti, atramų parėmimui, grąžto išgręžti skylėms, raktų veržlių bei varžtų užveržimui. Prieš pradėdami darbus, įsitikinkite jog jūsų įsigytas priekabos kablys (farkopas) tinka jūsų automobiliui. Sunku būtų įsivaizduoti labiau nuviliančią situaciją nei išardžius pusę automobilio, pamatyti jog jūsų įsigyto auto kablio nepavyks sumontuoti automobilyje. Taip pat prieš pradėdami darbus būtinai perskaitykite instrukciją, ypač jei analogiško darbo patirties neturite, bei apžiūrėkite vietą kurioje bus montuojamas vilkimo kablys. Nemontuokite priekabos kablio, jei matote jog tvirtinimo vietos pažeistos korozijos arba turi mechaninių pažeidimų, pavyzdžiui likusių po eismo įvykio.
Jei automobilio kablį montuojate ne duobėje ar ant keltuvo, o pakėlimui naudosite domkratą, turėkite omenyje, kad užtraukti rankinį stabdį nepakanka - daugumoje automobilių rankinis stabdis blokuoja tiktai galinius ratus, kurie bus pakelti nuo žemės. Kad tinkamai užfiksuotumėte automobilį, po priekiniais ratais pakiškite specialias kaladėles. Pakėlę automobilio galinę ašį domkratu, būtinai padėkite ją ant atramų, nepalikite pakeltos ant domkrato - tai nesaugu.
Šiame auto kablio montavimo etape reikės pritvirtinti vilkimo kablį jam skirtoje vietoje. Patikrinkite ar montavimo metu reikės nuimti galinį bamperį. Tai dažniausiai būna nurodyta montavimo instrukcijoje. Jei automobilio kablio montavimui būtina nuimti bamperį, nuo to ir pradėkite. Nuimtą bamperį atsargiai padėkite tokioje vietoje, kur jis netrukdys darbui. Atkreipkite dėmesį į tai, jog dažytas automobilio bamperis gali susibraižyti, todėl nedėkite jo tiesiai ant betoninių grindų, po juo patieskite paminkštintą apsauginį sluoksnį. Kuomet bamperis nuimtas, galima tęsti darbus.
Patikrinkite numatytus tvirtinimo taškus automobilio kėbule ar rėme, jeigu juose jau yra paruoštos skylės vilkimo kablio varžtams ir jų vietos tiksliai sutampa su numatytais tvirtinimo taškais jūsų kablio elementuose - grąžto neprireiks. Jeigu skylių tvirtinimo taškuose nėra, pažymėkite vietas kuriose reikia pragręžti kėbulą ar rėma ir, panaudoję grąžtą, išgręžkite tvirtinimo skyles. Prieš gręždami įsitikinkite jog greta nėra vamzdelių, laidų ar kuro bako, kuriuos galėtumėte kliudyti. Kuomet tvirtinimo taškai paruošti, įstatykite auto kablį jam skirtoje vietoje. Kad kablys laikytųsi savo vietoje, galima jį paremti keletu spaustuvėlių ar atramomis. Prieš užfiksuojant automobilio kablį jo vietoje, kruopščiai nuvalykite visus nešvarumus ir kelio dulkes nuo vietų greta tvirtinimo taškų, tai gali sutrukdyti tinkamai priveržti kablį arba ateityje jį atlaisvinti. Kai tvirtinimo taškai nuvalyti, priveržkite priekabos kablį varžtais iš vilkimo kablio komplekto. Tvirtinant kablius automobiliams, būtina naudoti poveržles nuo savaiminio atsisukimo apsaugotas veržles su plastiku.
Patikimai pritvirtinus automobilio kablį, metas atgal uždėti bamperį. Prieš pradėdami darbus, patikrinkite ar montavimo instrukcijos nereikalauja dalies bamperio išpjauti. Patikimai pritvirtinus automobilio kablį, lieka paskutinis darbas - priekabos rozetės pajungimas.
Jei kablį montuojate senesniame automobilyje, bus paprasčiau. Senesniuose automobiliuose priekabos rozetė pajungiama paprasčiausiai parinkus reikiamus laidus ir juos pajungus priekabos rozetėje pagal schemą. Daugumoje naujesnių automobilių prisijungti tiesiogiai prie žibintų laidų negalima, mat galiniai žibintai naujesniuose automobiliuose valdomi automobilio kompiuterio, kuris, pamatęs padidėjusį elektros srovės suvartojimą žibintuose užfiksuos kaip elektros gedimą. Naujesniuose automobiliuose ši problema sprendžiama montuojant papildomą kablio modulį, kuris nenaudoja automobilio žibintams perduodamos elektros srovės priekabos žibintams užmaitinti. Panaudojus tokį elektrinį kablio modulį, automobilio galiniams žibintams perduodama elektros srovė veiks tik kaip signalas - trigeris, sužadinantis visiškai kitą grandinę, kuria bus užmaitinami žibintai priekaboje, taigi nebus sukurta papildoma apkrova automobilio žibintų grandinėje.
Nepriklausomai nuo to ar bus montuojamas elektroninis priekabos modulis, ar tiesiogiai jungiama priekabos rozetė, atliekant elektrinės dalies pajungimą svarbu rasti vietas laidams pravesti bei paslėpti bei teisingai, saugiai bei hermetiškai. Jei yra galimybė, atveskite priekabos rozetės laidus į automobilio bagažinę per jau esančią ertmę, negręžkite naujos skylės, pažeidus antikorozinę dangą, ji gali tapti korozijos židiniu. Laidų sujungimui susukite nužievintus laidus kartu ir sulituokite, po to tvirtai apvyniokite kokybiška plastikine izoliacine juosta. Naudokite tiktai kokybišką izoliacinę juostą, nepatikimas produktas gali atšokti nuo drėgmės ar esant žemai temperatūrai, tokiu atveju gali kilti trumpojo jungimo grėsmė.
Kabliai automobiliams, nors ir gali pasirodyti jog yra tik keletas suvirintų metalo profilių, iš tikro pagaminti preciziškai, užtikrinant reikiamą tvirtumą bei saugumą. Negalima montuoti automobilio kablio jei jo konstrukcija buvo mechaniškai pažeista, įlenkta, matosi nekokybiškų virinimo žymių. Pačios automobilio kablio konstrukcijos jokiais būdais negalima modifikuoti - pjauti, virinti ar lenkti, būtina montuoti griežtai vadovaujantis gamintojo instrukcijomis. Montavimo metu nepamirškite devynis kartus pamatuoti ir tik dešimtą kartą pjauti ar gręžti. Pjaukite ne daugiau, o gręžkite ne giliau nei būtina, klaidą ištaisyti gali būti labai brangu.
Automobiliniai kabliai nėra sudėtingi technologiniai mechanizmai, juos tikrai galima sumontuoti ir savarankiškai, tačiau reikia nepamiršti, jog svarbiausia saugumas. Jūsų saugumas montuojant, automobilio saugumas tempiant priekabą bei kitų eismo dalyvių saugumas. O jei vis tik nesate užtikrinti savo jėgomis ar norite sutaupyti laiko, geriau kreiptis į automobilių servisą, kuriame meistrams kablių montavimas - kasdienis darbas be netikėtumų.
