Automobilinė signalizacija yra svarbi priemonė apsaugoti jūsų transporto priemonę nuo vagystės ir vandalizmo. Teisingas signalizacijos įdiegimas yra būtinas, kad sistema veiktų patikimai ir efektyviai. Šiame straipsnyje aptarsime pagrindinius automobilinės signalizacijos pajungimo aspektus, nuo schemos supratimo iki praktinių patarimų.
Signalizacijos Tipai ir Jų Ypatybės
Prieš pradedant diegimą, svarbu suprasti, kokie yra automobilinių signalizacijų tipai. Jos skirstomos pagal funkcionalumą, valdymo būdą ir apsaugos lygį. Pagrindiniai tipai:
- Vienpusės signalizacijos: Tai paprasčiausios signalizacijos, kurios praneša apie įvykį sirenos garsu.
- Dvipusės signalizacijos: Šios signalizacijos turi pultelį su ekranu, kuris informuoja apie įvykius automobilyje (pvz., atidarytas duris, smūgį).
- GSM signalizacijos: Šios signalizacijos praneša apie įvykius savininkui SMS žinute arba skambučiu.
- GPS signalizacijos: Šios signalizacijos leidžia sekti automobilio buvimo vietą realiu laiku.
- CAN magistralės signalizacijos: Šios signalizacijos jungiasi prie automobilio CAN magistralės ir valdo automobilio sistemas (pvz., centrinį užraktą).
Pagrindiniai Signalizacijos Komponentai

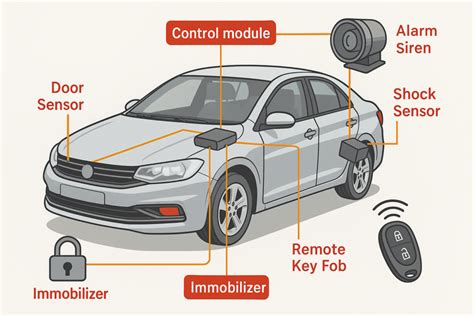

Tipinė automobilinė signalizacija susideda iš šių komponentų:
- Centrinis blokas: Tai signalizacijos "smegenys", kuris apdoroja signalus iš jutiklių ir valdo kitus komponentus.
- Jutikliai: Jutikliai reaguoja į įvairius įvykius, pvz., durų atidarymą, smūgį, judėjimą salone.
- Sirena: Sirena skleidžia garsą, kai suveikia signalizacija.
- Pultelis: Pultelis naudojamas signalizacijos valdymui (įjungimui, išjungimui, nustatymų keitimui).
- Relės: Relės naudojamos blokuoti automobilio grandines (pvz., degimą, kuro siurblį) vagystės atveju.
- Laidai: Laidai jungia visus komponentus į vieną sistemą.
Pajungimo Schema: Žingsnis po Žingsnio
Pajungimo schema yra esminis dokumentas, kuris parodo, kaip teisingai sujungti visus signalizacijos komponentus. Kiekviena signalizacija turi savo unikalią schemą, todėl svarbu atidžiai ją išnagrinėti. Štai pagrindiniai žingsniai, kuriuos reikia atlikti:
1. Schemos Analizė
Pirmiausia, atidžiai išnagrinėkite schemą. Identifikuokite visus komponentus ir jų jungtis. Atkreipkite dėmesį į laidų spalvas ir jų paskirtį. Jei schema neaiški, pabandykite ieškoti papildomos informacijos internete arba kreipkitės į specialistą.
2. Maitinimo Pajungimas
Maitinimo pajungimas yra vienas svarbiausių etapų. Signalizacija turi būti prijungta prie automobilio akumuliatoriaus. Paprastai, raudonas laidas jungiamas prie teigiamo poliaus (+), o juodas laidas - prie neigiamo poliaus (-). Būtinai naudokite saugiklį, kad apsaugotumėte signalizaciją nuo trumpojo jungimo.
3. Jutiklių Pajungimas
Jutikliai turi būti prijungti prie atitinkamų automobilio grandinių. Pavyzdžiui, durų jutikliai jungiami prie durų apšvietimo grandinės, o bagažinės jutiklis - prie bagažinės apšvietimo grandinės. Svarbu teisingai identifikuoti laidus ir juos tinkamai sujungti.
4. Sirenos Pajungimas
Sirena turi būti prijungta prie centrinio bloko. Paprastai, vienas laidas jungiamas prie teigiamo poliaus (+), o kitas - prie neigiamo poliaus (-) arba prie centrinio bloko išėjimo, kuris aktyvuoja sireną. Svarbu suprasti, ar sirena yra autonominė (su savo maitinimo šaltiniu), ar maitinama iš automobilio akumuliatoriaus.
Jei sirena autonominė, greičiausiai bus nutrūkęs sirenos maitinimo laidas (ne aktyvavimo). Paprastai turėtų būti keturi laidai: du maitinimo ir du sirenos aktyvavimo. Tokiu atveju sirena "supranta", kad ją nukirpo ir pradeda kaukti nuo autonominio akumuliatoriaus. Antras variantas - jei kaukia tik kai įjungiama signalizacija, tai greičiausiai gauna komandą iš signalizacijos blokelio. Tai gali būti dėl to, kad kuri nors apsaugos zona yra per jautriai sureguliuota ir fiksuoja pažeidimą (pvz., bagažinės lemputė; įtampos kritimas, jei akumas nekokybiškas; tūrio jutikliai; ir pan.).
Prieš išlipdami iš automobilio, uždarykite langą ir panoraminį stoglangį. Jei ketinama naudoti automobilio salono arba stovėjimo šildytuvą, reikia nukreipti ventiliacinių angų oro srautą taip, kad oras netekėtų salone aukštyn. Kitas būdas: galima sumažinti signalizacijos jautrumo lygį ir laikinai deaktyvuoti judesio bei pokrypio jutiklius. Be to, judesio ir pokrypio jutiklius reikia išjungti, kai automobilis transportuojamas keltu arba traukiniu, nes tokios kelionės metu jis judės ir gali suveikti automobilio signalizacija.
5. Relių Pajungimas
Relės naudojamos blokuoti automobilio grandines. Pavyzdžiui, relė gali būti prijungta prie degimo grandinės, kad vagystės atveju būtų neįmanoma užvesti automobilio. Svarbu teisingai prijungti relę, kad ji veiktų patikimai. Vienas relės kontaktas bus jungiamas į +12, o iš signalizacijos išeinantis laidas yra tarsi jungtukas, kuris įjungia ar išjungia grandinę relės pagalba. Galima pirkti dvi relės ir signalizacijos veikimo metu blokuoti dvi grandines.
6. CAN Magistralės Pajungimas (Jei Taikoma)
Jei signalizacija turi CAN magistralės sąsają, ją reikia prijungti prie automobilio CAN magistralės. Tai leidžia signalizacijai valdyti automobilio sistemas (pvz., centrinį užraktą, langus). Svarbu rasti tinkamus CAN magistralės laidus ir juos teisingai sujungti. Netinkamas CAN magistralės pajungimas gali sukelti problemų su automobilio elektronika.
7. Pultelio Programavimas
Po visų pajungimų reikia užprogramuoti pultelį, kad jis veiktų su signalizacija. Programavimo procedūra priklauso nuo signalizacijos modelio. Paprastai, reikia atlikti tam tikrą veiksmų seką, kad pultelis būtų sinchronizuotas su centriniu bloku.
Svarbūs Aspektai Diegiant Signalizaciją
Diegiant signalizaciją, reikia atkreipti dėmesį į šiuos aspektus:
- Atsargumas: Būkite atsargūs dirbdami su elektros grandinėmis. Atsijunkite akumuliatorių prieš pradėdami darbus.
- Izoliacija: Tinkamai izoliuokite visus laidus, kad išvengtumėte trumpojo jungimo. Naudokite izoliacinę juostą arba specialius laidų sujungimo elementus.
- Vieta: Pasirinkite tinkamą vietą centriniam blokui. Jis turi būti paslėptas ir sunkiai pasiekiamas vagims.
- Laidų tvarkymas: Tvarkingai išdėliokite laidus, kad jie netrukdytų kitiems automobilio komponentams.
- Testavimas: Po diegimo atidžiai patikrinkite, ar signalizacija veikia tinkamai. Patikrinkite visus jutiklius, sireną ir pultelį.
Dažniausios Klaidos Diegiant Signalizaciją
Diegiant signalizaciją, dažnai daromos šios klaidos:
- Netinkamas maitinimo pajungimas: Netinkamai prijungus maitinimą, signalizacija gali neveikti arba veikti netinkamai.
- Bloga laidų izoliacija: Blogai izoliuoti laidai gali sukelti trumpąjį jungimą.
- Netinkamas jutiklių pajungimas: Netinkamai prijungus jutiklius, signalizacija gali reaguoti į netikrus įvykius arba nereaguoti į tikrus.
- CAN magistralės problemos: Netinkamai prijungus CAN magistralę, gali atsirasti problemų su automobilio elektronika.
- Pultelio programavimo klaidos: Netinkamai užprogramavus pultelį, jis gali neveikti su signalizacija.
Saugumo Patarimai
Norint užtikrinti maksimalų automobilio saugumą, rekomenduojama laikytis šių patarimų:
- Pasirinkite patikimą signalizaciją: Rinkitės patikimų gamintojų signalizacijas, kurios turi gerą reputaciją.
- Įdiekite papildomus apsaugos įrenginius: Naudokite papildomus apsaugos įrenginius, pvz., mechaninius vairo užraktus, GPS sekimo įrenginius.
- Slėpkite vertingus daiktus: Nelaikykite vertingų daiktų automobilyje matomoje vietoje.
- Parkuokite saugioje vietoje: Parkuokite automobilį gerai apšviestoje ir stebimoje vietoje.
- Būkite budrūs: Atkreipkite dėmesį į aplinką ir įtartinus asmenis.
Alternatyvūs Apsaugos Sprendimai
Be tradicinių signalizacijų, yra ir kitų automobilio apsaugos sprendimų:
- GPS sekimo įrenginiai: Šie įrenginiai leidžia sekti automobilio buvimo vietą realiu laiku.
- Imobilizatoriai: Imobilizatoriai blokuoja automobilio grandines ir neleidžia užvesti automobilio be specialaus rakto ar kodo.
- Mechaniniai užraktai: Mechaniniai užraktai (pvz., vairo užraktai) apsunkina automobilio vagystę.
- Apsaugos sistemos su vaizdo stebėjimu: Šios sistemos filmuoja aplinką aplink automobilį ir įrašo vaizdo įrašus.
Specialistų Pagalba
Jei nesate tikri, ar galite patys įdiegti signalizaciją, kreipkitės į specialistus. Profesionalūs montuotojai turi patirties ir žinių, kad teisingai ir saugiai įdiegtų signalizaciją. Jie taip pat gali patarti, kokią signalizaciją pasirinkti, atsižvelgiant į jūsų automobilio modelį ir poreikius.
Ateities Tendencijos Automobilinių Signalizacijų Srityje
Automobilinių signalizacijų technologija nuolat tobulėja. Ateityje galime tikėtis šių tendencijų:
- Dirbtinio intelekto (DI) naudojimas: DI gali būti naudojamas analizuoti jutiklių duomenis ir atskirti tikras grėsmes nuo netikrų.
- Biometrinės apsaugos sistemos: Biometrinės sistemos (pvz., pirštų atspaudų skaitytuvai) gali būti naudojamos automobilio atrakinimui ir užvedimui.
- Integravimas su išmaniaisiais namais: Automobilinė signalizacija gali būti integruota su išmaniaisiais namais, kad savininkas galėtų valdyti automobilį nuotoliniu būdu.
- Apsauga nuo kibernetinių atakų: Automobilinės signalizacijos tampa vis labiau pažeidžiamos kibernetinių atakų, todėl svarbu užtikrinti jų apsaugą nuo įsilaužimų.
AJAX išmanioji apsaugos sistema - kaip paruošti darbui?
Signalizacijos Veikimo Principas
Signalizacija garsiniais ir vaizdiniais įspėjimais praneša, jei kas nors įlipa į automobilį neturėdamas galiojančiojo nuotolinio valdymo raktelio arba bando gadinti starterio akumuliatorių ar signalizacijos sireną.
Signalizacija suveikia, kai:
- atidarytos durys, variklio dangtis arba bagažinės dangtis
- salone užfiksuojamas judėjimas (jei yra įrengtas judesio detektorius)
- automobilis pakeliamas arba velkamas (jei yra įrengtas pasvirimo detektorius)
- akumuliatoriaus laidas atjungtas
- atjungiama sirena.
Veikianti signalizacija
Kai įsijungia signalizacija:
- Sirena kaukia 30 sekundžių arba kol išjungiama signalizacija.
- Posūkių žibintai mirksi 5 minutes arba tol, kol išjungiama signalizacija.
Jei signalizacijos suveikimo priežastis nepašalinama, signalizacijos ciklas kartojamas maks. 10 kartų.
Signalizacijos lemputė
Prietaisų skydelyje esantis šviesos diodas rodo signalizacijos sistemos būseną:
- šviesos diodas nešviečia - signalizacija neįjungta;
- šviesos diodas mirksi vieną kartą kas dvi sekundes - signalizacija įjungta;
- išjungus signalizaciją, šviesos diodas greitai mirksi iki 30 sekundžių arba kol parenkama uždegimo padėtis I pasukant uždegimo ratuką ir atleidžiant - signalizacija suveikė.
