DC saugikliai atlieka svarbų vaidmenį tiek saulės fotovoltinių sistemų, tiek akumuliatorių energijos kaupimo sistemose. Jų funkcijos, tipų ir integravimo supratimas yra būtinas siekiant užtikrinti saugų ir efektyvų veikimą. Šiame straipsnyje nagrinėjama nuolatinės srovės saugiklių reikšmė šiose sistemose ir pateikiama įžvalga apie jų pagrindinius komponentus, saugos aspektus ir priežiūros reikalavimus.
Nuolatinės srovės saugiklių vaidmens saulės fotovoltinių sistemų supratimas
Nuolatinės srovės saugikliai yra esminiai saulės fotovoltinių sistemų komponentai, apsaugantys nuo viršsrovės ir trumpojo jungimo. Tinkamų laidų ir saugiklių tipų pasirinkimas skirtingiems komponentams yra labai svarbus saulės fotovoltinių ir akumuliatorinių energijos kaupimo sistemų saugumui ir efektyvumui.

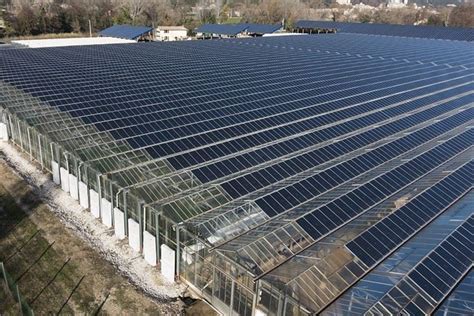

Pagrindiniai saulės fotovoltinių sistemų komponentai
Saulės fotovoltinė (FV) sistema susideda iš kelių pagrindinių komponentų, kurie harmoningai veikia ir saulės šviesą paverčia elektros energija. Sistemos širdis yra saulės masyvas, sudaryta iš kelių saulės baterijų, kurios kaupia saulės energiją. Šios baterijos yra tvirtai pritvirtintos naudojant stelažus ir tvirtinimo įrangą, užtikrinant optimalią orientaciją ir stabilumą. Sugeneruota nuolatinė srovė tada tiekiama į keitiklį, kuris ją paverčia kintamąja srove, tinkama naudoti namuose ar verslo patalpose. Svarbus šios sistemos saugos įtaisas yra atjungimo jungiklis, kuriuo leidžia sistemą saugiai izoliuoti techninės priežiūros metu arba avariniu atveju. Nors saulės baterijų rinkiniai gali supaprastinti montavimo procesą, nes juose yra pagrindiniai komponentai, svarbu atkreipti dėmesį, kad ne visuose rinkiniuose yra visi reikalingi elementai. Pavyzdžiui, gali prireikti papildomų pirkinių, tokių kaip baterijos, nuolatinės srovės įkroviklis ir jungiamosios detalės. Be to, rinkinių kokybė skiriasi, todėl patartina vengti biudžetinių variantų su prastesniais įkrovimo valdikliais. Patarimas: rinkdamiesi saulės baterijų rinkinį, atsižvelkite į montavimo paprastumą ir aukštos kokybės komponentų įtraukimą, kad užtikrintumėte sistemos patikimumą ir ilgaamžiškumą.
Nuolatinės srovės saugiklių funkcija saulės fotovoltinių sistemų sistemose
Kalbant apie saulės fotovoltines (FV) sistemas, DC saugikliai atlieka itin svarbų vaidmenį apsaugant elektros komponentus nuo galimos žalos dėl viršsrovių ar trumpųjų jungimų. Šie saugikliai yra strategiškai išdėstyti sistemoje, kad apsaugotų kabelius, PV modulius ir kitą jautrią įrangą nuo elektros gedimų, kurie gali sukelti gaisrus ar sistemos gedimus. Pagrindinė nuolatinės srovės saugiklio funkcija - veikti kaip saugos įtaisas, nutraukiantis per didelės srovės tekėjimą. Kai grandinėje tekanti srovė viršija vardinę saugiklio talpą, saugiklio elementas išsilydo, nutraukdamas grandinę ir užkirsdamas kelią tolesnei žalai. Ši apsaugos priemonė yra labai svarbi ne tik sistemos ilgaamžiškumui, bet ir personalo bei turto saugumui. Geriausios praktikos pavyzdžiai nurodo, kad saugikliai turėtų būti montuojami kuo arčiau akumuliatorių bloko, siekiant užtikrinti maksimalią apsaugą. Skirtingiems saulės fotovoltinių sistemų komponentams, pvz., inverteriams, įkrovimo valdikliams ir DC-DC įkrovikliams, rekomenduojami specialaus tipo saugikliai. Pavyzdžiui, ANL saugikliai tinka didesniems komponentams, o peiliniai saugikliai rekomenduojami mažesnėms nuolatinės srovės elektros apkrovoms. Patarimas: Visada pasirinkite tinkamo tipo saugiklį konkrečiai taikymo sričiai, kad išlaikytumėte sistemos vientisumą ir saugumą.
Saulės fotovoltinių sistemų nuolatinės srovės saugiklių tipai
Kalbant apie saulės fotovoltines (FV) sistemas, tinkamo DC saugiklio pasirinkimas yra labai svarbus užtikrinant tiek našumą, tiek saugą. Naudojamų saugiklių tipai gali skirtis priklausomai nuo konkrečios sistemos taikymo srities. Pavyzdžiui, didesniems komponentams, tokiems kaip keitikliai, įkrovimo valdikliai ir DC-DC įkrovikliai, paprastai reikia ANL saugiklių integruotuose saugiklių laikikliuose, MRBF saugiklių MRBF saugiklių bloke arba MEGA saugiklių „Victron Lynx“ skirstytuve. Lygiagrečiai sujungtoms saulės baterijoms rekomenduojami įterptiniai MC4 saugikliai toje vietoje, kur kiekviena baterija jungiama prie lygiagrečių laidų jungties. Ši konfigūracija apsaugo kiekvieną bateriją atskirai. Kai kalbama apie mažesnes nuolatinės srovės elektros apkrovas, tokias kaip šviestuvai, lizdai ir prietaisai, dažnai naudojamas peilinių saugiklių blokas kartu su peilinių saugiklių rinkiniu, kad šios grandinės būtų valdomos efektyviai. Patarimas: Visada įdėkite akumuliatoriaus saugiklį kuo arčiau akumuliatorių bloko, kad padidintumėte saugumą ir sumažintumėte galimą žalą trumpojo jungimo atveju. Akumuliatorių blokams, ypač tiems, kurie naudoja ličio ferofosfato (LFP) akumuliatorius, būtina naudoti MRBF arba T klasės saugiklius. Saugiklio pasirinkimas priklauso ne tik nuo komponento, kurį jis apsaugo, bet ir nuo laidų. Pirminis laidas paprastai naudojamas apkrovoms prijungti prie nuolatinės srovės saugiklių bloko, o akumuliatoriaus laidas skirtas didesniems komponentams prijungti.

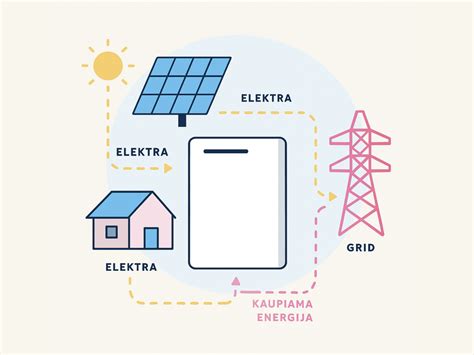

Nuolatinės srovės saugiklių svarba akumuliatorių energijos kaupime
Tinkamas nuolatinės srovės saugiklių integravimas į akumuliatorių energijos kaupimo sistemas yra labai svarbus siekiant užtikrinti saugą ir išvengti elektros pavojų. Nuolatinės srovės saugiklių integravimas į akumuliatorių energijos kaupimo sistemas yra labai svarbus sistemos saugumo ir ilgaamžiškumo užtikrinimo aspektas.
Nuolatinės srovės saugiklių integravimas į akumuliatorių energijos kaupimo sistemas
Integracija DC saugikliai Baterijų energijos kaupimo sistemose (BESS) yra labai svarbus sistemos saugumo ir ilgaamžiškumo užtikrinimo aspektas. Nuolatinės srovės saugikliai tarnauja kaip apsauginis barjeras nuo viršsrovių, kurios gali atsirasti dėl gedimų ar neįprastų veikimo sąlygų. Tinkamas šių saugiklių dydis ir parinkimas yra būtini norint veiksmingai apsaugoti BESS maitinimo grandinę. Peilių saugiklių blokai dažniausiai rekomenduojami mažoms nuolatinės srovės elektros apkrovoms, tokioms kaip šviestuvai, lizdai ir prietaisai. Didesniems komponentams, pvz., baterijoms ir keitikliams, rekomenduojami galingesni saugikliai, pvz., MRBF arba T klasės saugikliai. Geriausia baterijos saugiklį įrengti kuo arčiau maitinimo šaltinio, kad būtų kuo mažiau neapsaugotos grandinės. Patarimas: Visada naudokite saugiklius, kurie yra skirti konkretiems jūsų BESS reikalavimams, kad išvengtumėte nepakankamos apsaugos ar atsitiktinio išjungimo. Renkantis BESS laidus, svarbu kiekvienai sistemos daliai pasirinkti tinkamą tipą. Pirminis laidas paprastai naudojamas apkrovoms prijungti prie nuolatinės srovės saugiklių bloko, o akumuliatoriaus laidas skirtas didesniems komponentams prijungti. Žemiau esančioje lentelėje apibendrinti rekomenduojami skirtingų BESS komponentų saugiklių tipai:
| Komponentas | Rekomenduojamas saugiklio tipas |
|---|---|
| Mažos nuolatinės srovės apkrovos | Peilio saugiklių blokas |
| Dideli komponentai | MRBF arba T klasės saugikliai |
Reguliarus nuolatinės srovės saugiklių, esančių BESS sistemoje, aptarnavimas ir patikra yra labai svarbūs siekiant užtikrinti, kad jie ir toliau veiksmingai atliktų savo apsauginį vaidmenį.
Baterijų energijos kaupimo nuolatinės srovės saugiklių saugos aspektai
Integruojant nuolatinės srovės saugiklius į akumuliatorių energijos kaupimo sistemas, saugumas yra svarbiausias dalykas. Perkaitimo ir gaisro rizika yra didelis rūpestis, ypač su ličio jonų baterijos UPS taikymuose. Siekiant sumažinti šią riziką, būtina laikytis geriausios akumuliatorių blokų saugiklių naudojimo praktikos. Tinkamas sulydymas Akumuliatorių bloko sandarumas yra labai svarbus siekiant išvengti trumpųjų jungimų ir galimų gaisrų. Akumuliatoriaus saugiklis turėtų būti kuo arčiau teigiamo gnybto, kad gedimo atveju būtų užtikrintas greitas atjungimas. Rekomenduojama naudoti prie gnybtų montuojamus saugiklių blokus arba saugiklius, esančius ne toliau kaip 7 colių atstumu nuo pagrindinio teigiamo gnybto, laikantis ABYC standartų. Skirtingiems akumuliatorių tipams rekomenduojami specialūs saugikliai. Pavyzdžiui, MRBF saugikliai gali būti montuojami tiesiai prie teigiamo akumuliatoriaus gnybto, užtikrinant optimalią apsaugą. T klasės saugikliai taip pat tinka LFP akumuliatoriams, tačiau labai svarbu vengti netinkamų saugiklių tipų, kurie gali pakenkti saugumui. Patarimas: Visada naudokite tinkamo tipo ir dydžio saugiklį, atsižvelgdami į savo akumuliatoriaus cheminę sudėtį ir sistemos reikalavimus, kad išlaikytumėte saugumą ir sistemos vientisumą. Reguliarus nuolatinės srovės saugiklių aptarnavimas ir patikra taip pat yra būtini siekiant užtikrinti nuolatinį saugumą. Tai apima susidėvėjimo, korozijos ar pažeidimo požymių patikrinimą ir užtikrinimą, kad saugikliai būtų pakeisti tinkamos specifikacijos.
Baterijų energijos kaupimo nuolatinės srovės saugiklių priežiūra ir patikra
Reguliarus techninis aptarnavimas ir apžiūra DC saugikliai Baterijų energijos kaupimo sistemose labai svarbu užtikrinti saugumą ir patikimumą. Būtina nustatyti įprastą tvarką, kuri apimtų bet kokių pažeidimų, korozijos ar perkaitimo požymių tikrinimą. Vizualiniai patikrinimai turėtų būti papildyta saugiklių tęstinumo ir varžos patikrinimu, siekiant patvirtinti, kad jie veikia tinkamai. Struktūrizuotą priežiūros metodą galima apibūdinti taip:
- Apžiūra: Patikrinkite, ar nėra fizinių pažeidimų ar spalvos pakitimų.
- Tęstinumo testavimas: Multimetru įsitikinkite, kad saugiklis neperdegė.
- Atsparumo matavimas: Maža varža rodo sveiką saugiklį, o didelė varža - galimus gedimus.
- Valymas: Pašalinkite visas susikaupusias dulkes ar šiukšles.
- Tvirtinimo jungtys: Įsitikinkite, kad visos jungtys yra tvirtos, kad išvengtumėte kibirkščiavimo.
Patarimas: Prieš atlikdami bet kokius techninės priežiūros darbus, visada išjunkite sistemą ir laikykitės tinkamų blokavimo / atjungimo procedūrų, kad išvengtumėte elektros pavojų. Patikrinimų ir techninės priežiūros darbų dokumentavimas yra ne tik geriausia praktika, bet dažnai ir norminis reikalavimas. Išsamus žurnalas padeda stebėti našumą laikui bėgant ir nustatyti modelius, kurie gali rodyti dažnesnių patikrinimų ar tam tikrų komponentų keitimo poreikį.
Nuolatinės srovės saugikliai atlieka labai svarbų vaidmenį akumuliatorių energijos kaupimo sistemose, užtikrindami esminę apsaugą nuo viršsrovės ir trumpųjų jungimų. Būdami pirmaujančiu elektros apsaugos komponentų gamintoju, ONCCY „New Energy“ supranta patikimų nuolatinės srovės saugiklių svarbą užtikrinant akumuliatorinių energijos kaupimo sprendimų saugumą ir efektyvumą. Turėdama daugiau nei 30 metų kokybiškos gamybos patirties, ONCCY siūlo platų aukštos kokybės nuolatinės srovės saugiklių asortimentą, skirtą patenkinti konkrečius saulės fotovoltinių ir akumuliatorinių energijos kaupimo įrenginių poreikius. Nesvarbu, ar ieškote patikimos grandinės apsaugos, ar pažangios apsaugos nuo viršįtampių, ONCCY išsami produktų linija apima nuolatinės srovės skirstytuvus, automatinius jungiklius, viršįtampių apsaugas, fotovoltinių įrenginių jungiklius ir elektromobilių įkrovimo sprendimus. Susisiekite su ONCCY šiandien ir sužinokite, kaip mūsų novatoriški elektros apsaugos komponentai gali pagerinti jūsų energijos kaupimo sistemų našumą ir saugumą.
