Klasikiniai HFC čileriai, veikiantys su sintetiniais šaltnešiais, ilgus metus buvo dominuojantis sprendimas pramonėje. Tai patikrintas ir efektyvus būdas gaminti šaltą tirpalą technologinių įrenginių, staklių ar oro aušinimui - kondicionavimui įvairiose pramonės šakose. Klasikiniai HFC vandens tirpalo aušintuvai yra šiuo metu paprasčiausias būdas prisijaukinti šaltį. Jie nėra sprogūs ir kenksmingi, todėl juos galima montuoti patalpos viduje.
Čileriai yra skysčio šaldymo mašinos, kurių pagalba yra aušinami įvairūs technologiniai procesai, pramoniniai įrenginiai ar staklės. Tai yra patikimas pagalbininkas šalto vandens ruošimui nuo metalo apdirbimo, gumos, plastiko perdirbimo pramonės iki pastatų vėdinimo ir klimatizavimo sistemų. Siūlome kelis patarimus, kaip pasirinkti tinkamą čilerį tirpalo aušinimui.
Pagrindinės čilerių savybės ir pasirinkimo kriterijai
Renkatės modelį, siūlome atkreipti dėmesį į sekančius dalykus:
- Šaltnešio ekologiškumas: Išreikštas VAP vienetais. Kuo jis didesnis, tuo kenksmingesnis šaltnešis aplinkai.
- Šaltnešio kiekis sistemoje: Svarbu žinoti šaltnešio kiekį sistemoje.
- Sezoninis efektyvumas (SERP): Būtina lyginti prie vienodų veikimo sąlygų.
Klasikiniai HFC skysčio atšaldytojai gali ruošti šaltą tirpalą susidedantį iš įvairių skysčių. Tai galėtų būti vanduo, polipropileno arba etileno tirpalas. Vanduo turi geriausias šilumos perdavimo charakteristikas, bet jis užšąla žiemą. Etileno tirpalas, priklausomai nuo koncentracijos, kaip ir polipropilenas, neužšąla prie neigiamų temperatūrų, bet tik propilenas yra tinkamas maisto pramonei.
Šios vandens šaldymo mašinos yra skirstomos pagal palaikomos temperatūros tikslumą. Precizinių įrenginių aušinimui, pvz., lazeriai ir kita laboratorinė technika naudoja šaltą skystį su kelių laipsnio dalių deviacija.
Konstrukciniai sprendimai ir patikimumas
Pagal išpildymą čileriai yra skirstomi į surinktus viename rėme arba išskaidytus į dvi dalis. Modeliai, surinkti viename rėme, yra kompaktiški. Juos galima montuoti lauke prie pastato sienos arba ant stogo. Toks sprendimas yra pigesnis ir pats skysčio atšaldytojas yra greičiau sumontuojamas. Kitas būdas yra pastato viduje, kompresorinėje, montuoti mašininę šaldymo dalį ir tik šiltąją dalį montuoti lauke. Šis sprendimas pasirenkamas, kuomet yra svarbu panaudoti atliekinę pramoninės vandens aušinimo mašinos šilumą pastato reikmėms, nes sumažėja temperatūriniai nuostoliai jos transportavimui.
Trumpą čilerio komponentų apžvalgą pradėkime nuo jo širdies - kompresoriaus. Populiariausi ir labiausiai paplitę yra hermetiniai spiraliniai kompresoriai, pusiau hermetiniai stūmokliniai arba sraigtiniai. Hermetiniai kompresoriai yra pigesni, bet jų tarnavimo laikas yra trumpesnis trečdaliu ir jie nėra remontuojami sugedus. Pusiau hermetiniai kompresoriai yra patikimesni, juos galima remontuoti. Kadangi čileris atlieka svarbių technologinių procesų aušinimą, yra svarbu parinkti tinkamą patikimumo lygį visai sistemai. Pirmas patikimumo lygis yra suskaldyti visą šalčio poreikį į du (ar daugiau) nepriklausomus kontūrus, kad gedimo atveju būtų prarasta ne daugiau kaip 50% viso našumo. Papildomai šaldymo kontūre galima įrengti ne vieną, bet du kompresorius.
Energijos taupymo galimybės ir efektyvumas
Energijos sąnaudos bus tuo mažesnės, kuo mažesnis galios didinimo žingsnis, t. y. jei tirpalo šaldymo mašina yra 100kW galios ir turi 4 kompresorius, ji gali veikti 25-50-75-100% veikimo režimais. Yra labai daug atvejų (naktį, žiemą, lyjant ir t.t.), kuomet nereikia ribinės galios ir pakanka tik pvz.: 10 - 20 - 30 -70% galios. Vietoj to, kad pajungti 25 kW kompresorių, galima įdiegti dažnio keitiklį ir taupyti elektros energiją tiksliai moduliuojant galią pagal konkretų poreikį. Toks čilerio šaldymo galios valdymo būdas papildomai padidina vandens aušyklės moto resursą.
Kitas energijos taupymo būdas yra naudoti energiją taupančius ventiliatorius su elektroniškai komutuojama mikroschema viduje. Tokie ventiliatoriai turi kelis sukimosi greičius ir naudoja mažiau srovės paleidimo metu, todėl jie ne tik taupo elektros energiją, bet ir tarnauja žymiai ilgiau (apie 80 000 darbo valandų). Taip pat reikėtų nepamiršti atkreipti dėmesį į ventiliatorių kiekį, t. y. 200kW kondensatorius su 5 ventiliatoriais veiks prie didesnių sūkių, nei įdiegus 10 ventiliatorių tai pačiai galiai.
Bendrai kondensatoriaus efektyvumo klasei įvertinti buvo įdiegta energijos efektyvumo klasifikacija. Aukštesnės energetinės klasės įrenginiai turi didesnį aušinamo paviršiaus plotą ir atitinkamai sunaudoja mažiau energijos skysčio aušinimui. Energiją papildomai galima taupyti įdiegus čileryje ekonomaizerį ir elektroninį temperatūros valdymo vožtuvą vietoje standartinio TRV. Elektroninis išsiplėtimo vožtuvas padidina visos skysčio atšaldymo mašinos efektyvumą. Šis elementas optimizuoja freono perkaitimą prie bet kokių čilerio apkrovos sąlygų.
Papildomos funkcijos ir sistemos
Priklausomai nuo palaikomų šalto skysčio temperatūrų, yra galimybė čileriuose sumontuoti savaiminį aušinimą (angl. Free cooling). Tai sprendimas, leidžiantis panaudoti natūralų aušinimą iš aplinkos nenaudojant kompresorių veikimo. Esant lauko oro temperatūrai žemiau už grįžtamojo vandens temperatūrą, savaiminio aušinimo sistema leidžia vėsinti skystį technologinėms reikmėms, panaudojant šaltį iš išorinės aplinkos, iki minimumo sumažinant kompresorių darbą. Savaiminio aušinimo įrenginys mechaniškai skiriasi nuo standartinio įrenginio, nes jame yra 3 eigų vožtuvas ir specialus oro/vandens šilumokaitis (Sausas aušintuvas).
Kiekviena tirpalo aušintuvė išskiria šilumą ir ją dalinai arba pilnai galima atgauti antriniam panaudojimui. Dalinis šiluminės energijos atgavimas ne daugiau kaip 30% nuo visos čilerio aušinimo galios yra pasiekiamas naudojant papildomus šilumokaičius, tinkančius šilumai atgauti nuo šaltnešio suslėgimo linijos. Papildomo šilumokaičio naudojimas sistemoje sukurtas remiantis maksimaliu energijos efektyvumu ir reikalingu karšto vandens poreikiu. Tokia sistema yra praktiškai privalomas pasirinkimas, nes jis leidžia nemokamai atgauti šilumą, kuri priešingu atveju būtų išmesta į aplinką. Taip pat pagerėja čilerio veikimas, nes sumažėja kondensacijos temperatūra. Šiuo atveju skysčio šaldymo mašinos galia padidėja 3,2%, o reikalinga kompresorių elektrinė galia sumažėja 3,6%. Jei šildomo vandens temperatūra yra santykinai žema, patartina į vandentiekio grandinę įmontuoti reguliavimo vožtuvą, kuris palaikytų vandens temperatūrą didesnę nei 35 ° C, kad būtų išvengta kondensacijos.
Klasikinės konstrukcijos čileriams galime pasiūlyti ortakius montavimui patalpos viduje.
Čileris-fankoilai sistema

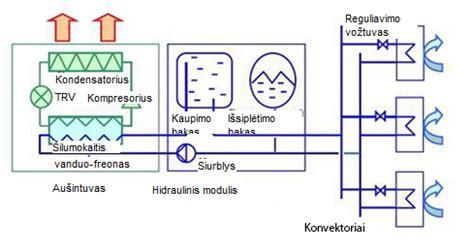

Techniškai, čileris tai šaldymo mašina, skirta gaminti šaltą (šiltą) skystį patalpoms aušinti (šildyti). Jei įprastoje Split sistemoje šaltnešis yra freonas, tai čileris-fankoilai sistemoje šaltnešis yra skystis, kuris ataušinamas aušintuve, o paskui vamzdžiais tiekiamas į fankoilus. Fankoilas - tai vandeninis vėsinimo, šildymo bei vėdinimo agregatas (arba vidinis blokas). Jį sudaro ventiliatorius, šilumokaitis, filtras ir valdymo pultas (įmontuotas arba nuotolinis).
Fankoilai, kaip ir vidiniai Split sistemų blokai, būna įvairių rūšių: sieniniai, kasetiniai, kanaliniai, statomi ant grindų arba tvirtinami prie lubų. Fankoilai gali būti automatiškai įjungiami ir išjungiami, galima keisti jų šildymo ir aušinimo galią. Fankoilai gaminami su vienu arba dviem šilumokaičiais. Pagal tai sistema gali būti dviejų vamzdžių - joje naudojami fankoilai su vienu šilumokaičiu, į kurį tiekiama šaltą arba karštą šilumą perduodanti terpė (iš čilerio su šilumos siurbliu), arba keturių vamzdžių, kurią sudaro fankoilai su dviem šilumokaičiais. Šiuo atveju į vieną šilumokaitį tiekiama šilumą perduodanti terpė iš čilerio, o į kitą - karštas vanduo iš centrinio šildymo sistemos. Naudojant keturių vamzdžių sistemą fankoilai žiemą veikia kaip centrinio šildymo radiatoriai.
Ventiliatorinių ritinių apžvalga: kaip veikia ventiliatorinių ritinių įrenginiai
Sistemos čileris-fankoilai leidžia tuo pačiu metu nepriklausomai reguliuoti temperatūrą skirtingose patalpose. Prie vieno čilerio galima prijungti daug fankoilų bei priverstinės ventiliacijos šilumokaičių, ir kiekvienas vartotojas gali veikti nepriklausomai vienas nuo kito. Be to, kondicionavimo sistemų čileris-fankoilai pranašumu laikoma galimybė palaipsniui didinti vartotojų skaičių, taigi objektą galima perduoti eksploatuoti ne iš karto. Svarbu, kad bendra visų vartotojų reikalaujama galia neviršytų čilerio šalčio gamybos galios.
Kondicionavimo sistemų čileris-fankoilai privalumai:
- Laisvai keičiamas vidinių dalių skaičius, t. y. fankoilų skaičių centrinei šaldymo mašinai (čileriui) praktiškai riboja tik jos galia.
- Minimalūs gabaritiniai matmenys - didelio pastato oro kondicionavimo sistema gali turėti vienintelį čilerį, kuris užima minimalų tūrį ir plotą, be to, nenukenčia fasado išorė, nes nėra išorinių blokų.
- Beveik neribotas atstumas nuo čilerio iki fankoilų - trasų ilgis gali siekti šimtus metrų (jį riboja tik siurblinės galia), nes dėl didelės cirkuliuojamo šilumnešio šiluminės talpos, specifiniai nuostoliai trasos metrui yra daug mažesni, nei sistemose su freonu.
- Vamzdyno išvedžiojimo kaina - čileriui ir fankoilui sujungti naudojami paprasti vandentiekio vamzdžiai, sklendės ir t. t. Vandentiekio vamzdžių balansavimas, tai yra vandens srauto slėgio ir greičio išlyginimas tarp skirtingų konvektorių yra daug paprastesnis ir pigesnis, negu freoninėse kondicionavimo sistemose.
- Saugumas - potencialiai lakios dujos (freonas) susitelkia čileryje, kuris paprastai įrengiamas lauke (ant stogo arba atskiroje patalpoje). Jei pastate įvyktų vamzdyno avarija, kiltų tik užpylimo pavojus, kurį taip pat galima sumažinti naudojant automatinius vožtuvus.
Tačiau renkantis tokias sistemas turi būti atsižvelgiama į tai, kad ši sistema nėra ventiliacijos sistema - oras yra atšaldomas (šildomas) kiekvienoje kondicionuojamoje patalpoje.
