Antroji Citroen C5 modelio karta (X7 kėbulas) buvo gaminama nuo 2008 iki 2019 metų. Šiame straipsnyje pateikiama detali informacija apie saugiklius ir reles, skirtus Citroen C5 antrosios kartos automobiliams, su visų grandinių aprašymu. Taip pat bus parodytas cigarečių žiebtuvėlio saugiklis.
Pastaba: Elementų paskirtis saugiklių dėžutėse gali skirtis nuo pateiktos schemoje.
Variklio skyrius
Pagrindinės saugiklių dėžutės variklio skyriuje yra dvi.

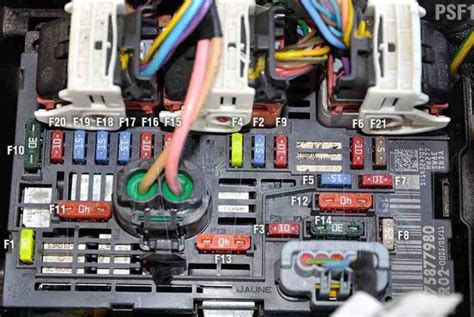

Pagrindinė dėžutė - PSF1
Ši dėžutė yra po variklio dangčiu.
Paskirtis:
- F1 (20A): Daugiafunkcinio elektrinio variklio valdymas.
- F2 (15A): Garso signalas.
- F3 (10A): Priekinio / galinio langų plovimo siurblys.
- F4 (10A): Priekinių žibintų plovimo siurblys.
- F5 (15A): Kuro siurblys.
- F6 (10A): Oro srauto matuoklis - posūkių apšvietimas - dinaminio priekinių žibintų reguliavimo modulis - diagnostikos lizdas.
- F7 (10A): Pavarų svirties blokavimo pavaros valdymo relė (automatinė pavarų dėžė) - kompiuteris ir elektrohidraulinis blokas (automatinė pavarų dėžė) - elektrohidraulinis vairo stiprintuvas.
- F8 (20A / 25A): Starterio valdymas.
- F9 (10A): Dviejų funkcijų stabdžių sistemos kontaktas - sankabos pedalo ribinis jungiklis.
- F10 (30A): Daugiafunkcinio elektrinio variklio valdymas (EW10A - benzino garų talpyklos išleidimo solenoidinio vožtuvo saugiklis).
- F11 (40A): Priekinės klimato kontrolės sistemos ventiliatorius.
- F12 (30A): Priekinio stiklo valytuvas.
- F13 (40A): Pažangiosios aptarnavimo modulis.
- F14 (30A): Nenaudojamas.
- F15 (10A): Dešiniojo tolimojo šviesos žibinto.
- F16 (10A): Kairiojo tolimojo šviesos žibinto.
- F17 (15A): Kairiojo artimųjų šviesos žibinto.
- F18 (15A): Dešiniojo artimųjų šviesos žibinto.
- F19 (5A): Daugiafunkcinio variklio valdymas.
- F20 (15A): Daugiafunkcinio variklio valdymas.
- F21 (10A): Daugiafunkcinio variklio valdymas (aušinimo skysčio ventiliatoriaus relės saugiklis).
Papildomi elementai:
- MF1 (50A): Variklio aušinimo ventiliatoriaus blokas (skirtas DT17 - 20A papildomas dyzelinių variklių kaitinimo elementas - klimato kontrolė - rūko žibintas).
- MF2 (80A): Maitinimas (BFH5 ir BFH12).
- MF3 (80A): Elektrinio vairo stiprintuvo mechanizmas (skirtas DT17 50A elektrinio ventiliatoriaus blokui).
- MF4 (80A): BSI maitinimas.
- MF5 (80A): ESP maitinimas.
- MF6 (40A): ESP maitinimas.
- MF7 (20A): Aktyvi pakaba su reguliuojamu amortizavimu.
- MF8 (80A): BSI maitinimas.
Papildoma dėžutė - BFDB
Ši dėžutė yra šalia akumuliatoriaus. Norint prie jos prieiti, reikia nuimti akumuliatorių ir atlaisvinti 2 fiksatorius šonuose. Joje yra didelės galios saugikliai.
- F1 (40A): Pakabos siurblys.
- F2 (70A): Pre-post - kaitinimas.
- F3 (60A): Elektrinis ventiliatorius 2.
- F4 (80A): Relės blokavimo modulis 3.
- F5 (30A): Priekaba.
Dešinėje pusėje yra geltonas saugiklis, daugiau informacijos:
- F6 (25A): 12V lizdai.
- F7 (15A): Rūko žibintai.
- F8 (20A): Papildomas dyzelinių variklių purkštukų kaitinimas.
- F9 (30A): Elektrinis stovėjimo stabdys.
Salono skyrius
Saugiklių dėžutė

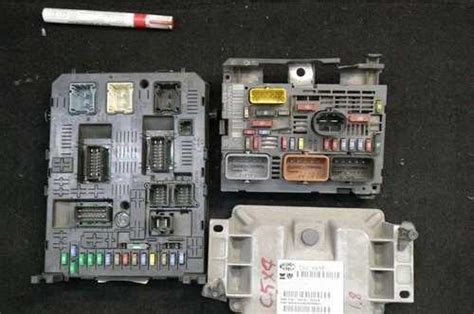

Saugiklių dėžutės salone yra kairėje prietaisų skydelio pusėje ir susideda iš 3 atskirų elementų: BSI1, BH12, BFH1.
Dėžutė BSI1
- F1 (15A): Galinis stiklo valytuvas (universalas).
- F2 (30A): Durų užraktų ir super užraktų relė.
- F3 (5A): Oro pagalvės.
- F4 (10A): Automatinės pavarų dėžės valdymas - blokavimo modulio 3 relės - automatiškai tamsėjantys galinio vaizdo veidrodėliai.
- F5 (30A): Priekiniai langai - stoglangis - vairuotojo durų valdymo skydelis.
- F6 (30A): Galiniai elektriniai langai.
- F7 (5A): Daiktadėžės apšvietimas - priekiniai ir galiniai žibintai - priekiniai ir galiniai posūkių žibintai - kosmetinio veidrodėlio apšvietimas.
- F8 (20A): Automagnetola - CD keitiklis - padangų slėgio stebėjimo sistema - bagažinės dangčio procesorius.
- F9 (30A): Cigarečių žiebtuvėlis - priekinis 12V lizdas.
- F10 (15A): Signalizacija - vairo klaviatūra, žibintų ir valytuvų jungikliai.
- F11 (15A): Uždegimo jungiklis.
- F12 (15A): Vairuotojo sėdynės reguliavimo atmintis - prietaisų skydelis - saugos diržų įspėjimo indikatorius - oro kondicionavimo sistemos skaičiuoklis.
- F13 (5A): Aptarnavimo skydelis - variklio skyriaus saugiklių modulis PSF1 - oro pagalvių skaičiuoklis - oro kondicionavimo valdymo skydelis.
- F14 (15A): Laisvų rankų įranga - Hi-Fi stiprintuvas - parkavimo pagalba - keleivio sėdynės reguliavimo atminties blokas - priekabos jungiklio blokas - lietaus / šviesos jutiklis - kelio stebėjimo sistema.
- F15 (30A): Durų užraktų ir super užraktų relė.
- F17 (40A): Galinio stiklo su šildymu - šildomi veidrodėliai.
Saugiklis numeris 9 - 30A yra atsakingas už cigarečių žiebtuvėlį.
Dėžutė BH12
- G29: Nenaudojamas.
- G30 (5A): Šildomi veidrodėliai.
- G31 (5A): Kritulių / šviesos jutiklis.
- G32 (5A): Saugos diržo nesegėjimo indikatorius.
- G33 (5A): Automatiškai tamsėjantys durų veidrodėliai.
- G34 (20A): Stoglangio užuolaidėlė (sedanas).
- G35 (5A): Keleivio išorinio veidrodžio apšvietimo ir padėties laikymo blokas.
- G36 (30A): Elektrinis bagažinės dangtis (universalas).
- G37 (20A): Šildomos priekinės sėdynės ARBA 25A elektriniu būdu valdoma vairuotojo sėdynė - vairuotojo sėdynės reguliavimo atminties blokas.
- G38 (30A): Elektrinė vairuotojo sėdynė ARBA 25A šildoma vairuotojo sėdynė.
- G39 (40A): Elektrinė keleivio sėdynė - Hi-Fi stiprintuvas.
- G40 (3A): Priekabos jungiklio blokas.
Dėžutė BFH1
- G36 (15A): Automatinė pavarų dėžė AM6 / 30A automatinė pavarų dėžė AL4.
- G37 (10A): Dienos bėgimo žibintai - OBD2 jungtis.
- G38 (3A): ESP sistema.
- G39 (10A): Elektrohidraulinė pakaba.
- G40 (3A): Stabdžių pedalo kontaktas.
