Daugelis senos statybos namų ir butų vis dar naudoja elektros instaliaciją, įrengtą prieš kelis dešimtmečius. Nors atlikti remonto darbai, dažnai elektros laidai lieka nepakitę, pakeičiami tik jungikliai ir rozetės. Senos statybos butams paprastai būdavo skiriama 2 kW galios, o namams - 3 kW. Tuo tarpu šiuolaikiniame gyvenime naudojame daug elektros prietaisų, kurių bendra galia gali du tris kartus viršyti leistinąją. Dėl viršytos apkrovos kaista laidai, suveikia saugikliai ar automatiniai jungikliai.
Didelį pavojų kelia srovės nuotėkio relės nebuvimas, ypač vonios kambariuose. Srovės nuotėkio relė apsaugo žmones nuo elektros smūgio. Kad būtų aiškiau, kaip veikia srovės nuotėkis, pabandysime paaiškinti dažniausiai pasitaikančią situaciją: centralizuotai tiekiamas vanduo dažnai turi didelį kiekį kalcio, buitiškai šnekant, yra kietas ir dėl to prietaisai pasidengia kalkių nuosėdomis. Tokių nuosėdų atsiranda ir ant indaplovės, skalbyklės kaitinimo elementų, ilgainiui kaitinimo elementai suskilinėja ir tampa nesandarūs. Tokiu atveju elektros srovė patenka į vandenį ir pereina į skalbyklės korpusą. Žmogus, prisilietęs prie įelektrintos skalbyklės, gauna elektros smūgį, kuris gali būti mirtinas.
Anksčiau elektros instaliacijai buvo naudojama dvilaidė sistema (TN-C), t. y., fazinis ir nulinis laidas. Pavojų dėl pasenusios elektros instaliacijos yra ir daugiau, neretai jie matomi plika akimi. Pavyzdžiui, į rozetę jungiant prietaisą, ji kibirkščiuoja, aprūksta kontaktai, girdisi traškėjimas. Kai kuriais atvejais atnaujinant elektros instaliaciją naudinga įsirengti įtampos lygintuvus, kurie apsaugo prietaisus nuo viršįtampių tinkle.
Galimi du elektros instaliacijos atnaujinimo būdai: paprastesnis ir geresnis. Paprastesniu vadiname elementarų laidų ir prietaisų keitimą, tai leidžia išvengti anksčiau minėtų pavojų. Toks atnaujinimas yra būtinas pirmiausia dėl to, kad elektros naudojimas būtų saugesnis. Jis apima įvadinio kabelio keitimą, laidų keitimą ir išvedžiojimą, elektros skydelio keitimą ir lizdų montavimą kambariuose ar kitose patalpose.
Išvedžioti ir keisti elektros instaliaciją būtinai turi profesionalas, turintis atitinkamą kvalifikaciją ir prisiimantis atsakomybę. Pirmiausia su elektriku suderinamas elektros instaliacijos planas - kur ir kokių kištukinių lizdų ir jungiklių reikia. Elektrikas ar projektuotojas, suderinęs apšvietimo schemą, šviestuvų ir jungiklių išdėstymą, tiksliai pažymi laidų vietas, jungiklių tipą.
Elektros instaliacijos planavimas ir paruošiamieji darbai
Jungiklių ir rozečių išdėstymas neatsiejamas nuo bendro patalpų išplanavimo bei susietas su elektros laidų išdėstymu. Pirmiausia daromas patalpų, baldų ir buitinės technikos išdėstymo projektas. Tada galime numatyti rozečių ir jungiklių vietas ir pagal tai optimaliai suprojektuoti laidų pravedimą.
Elektros instaliacijos montavimas dažniausiai prasideda dar nenutinkavus sienų. Pirmiausia yra išvedžiojami elektros kabeliai, išgręžiamos ertmės montavimo dėžutėms. Ertmės montavimo dėžutėms turėtų būti pakankamai laisvos, kadangi tiksliai, naudojant gulsčiuką, jos sumontuojamos tik tinkuojant sienas.
Labai svarbu pasirinkti tinkamas instaliacines dėžutes, žinoti į ką reiktų atkreipti dėmesį jas renkantis. Paprasčiausios ir pigiausios dėžutės ne visada yra teisingiausias variantas. Dažnai tokios dėžutės negarantuoja greito ir kokybiško gaminio sumontavimo.
Instaliacinių dėžučių pasiūla parduotuvėse išties didelė, todėl perkant jas reikia žinoti, kuo vienos rūšies dėžutės pranašesnės už kitas ir kokios dėžutės reikia būtent Jums:
- Dėžučių skersmuo ir gylis: Siekiant nesukelti papildomų sunkumų elektrikui, svarbu pasirinkti pakankamai gilią ir didelę dėžutę. Esant per mažam dėžutės skersmeniui arba gyliui, elektrikui problematiška sudėti visus sujungtus kabelius ir dar įtalpinti jungiklio ar lizdo mechanizmą. Atsisakant komutacinių dėžučių, atsiranda poreikis viską komutuoti už jungiklių esančiose dėžutėse. Dažniausia komutacijai naudojamos pagilintos dėžutės.
- Dėžučių sandarumas: Dėžučių sandarumas yra svarbus norint išvengti papildomo darbo po sienų tinkavimo.
- Dėžučių konstrukcijos tvirtumas: Nuo dėžutės konstrukcijos tvirtumo priklauso, kaip tvirtai ji įsikabina į tinką. Dėžučių konstrukcijos tvirtumui naudojamos tvirtinimo tinkle juostos.
- Dėžučių tvirtinimosi tinkle taškai: Dėžutėje esantys tvirtinimosi taškai gali būti 2 arba 4. Jei dėžutė tinke bus sumontuota šiek tiek kreivai, esant keturiems tvirtinimosi taškams bus galima tiksliau sumontuoti joje elektros gaminio (rozetės, jungiklio) mechanizmą tinkamai. Esant dviems tvirtinimosi taškams įmontuoti gaminį į dėžutę yra problematiškiau, o esant kreivai įmontuotai dėžutei galimas netikslus ir elektros gaminio sumontavimas joje. Todėl rekomenduojame rinktis instaliacines dėžutes su keturiais tvirtinimosi taškais.
Elektros įrangos montavimo sėkmė pirmiausia priklauso nuo sienų, ant kurių jie bus montuojami. Nepakankamai kokybiškas sienų nutinkavimas/glaistymas/dažymas gali sukelti problemų ir pareikalauti papildomo darbo bei išlaidų.
- Dėžutė sienoje turi būti aptinkuota (paslėpta instaliacinės dėžutės briauna). Kitu atveju atsiras problema montuojant gaminį (elektros jungiklį, rozetę ir pan.), jis nepriglus prie sienos.
- Aplink instaliacines dėžutes esantys nelygumai niekur nedings ir sumontavus jungiklį, o dar papildomai išryškės. Todėl patariame atidžiai apžiūrėti, ar jungiklių vietos nutinkuotos tolygiai, be jokių „ertmių“ ar pan.
- Jei montuojamiems elektros jungikliams naudosite daugiavietį jungiklių rėmelį, dar labai svarbu sienos vertikalumas/lygumas. Visas rėmelio plotas turi priglusti prie sienos nespaudžiant, netempiant ar nedarant panašių veiksmų. Užtraukus rėmelį pertempiant jį, atsiranda tikimybė, kad laikui bėgant šis nuo įtampos skils, ar net sugadins pačio jungiklio kontaktinę dalį, ko pasekoje jungiklis nebeveiks.
- Jei tinkavimo metu instaliacinės dėžutės buvo sujungtos tarpusavyje netiksliai, ir nebuvo išlaikytas „tarpcentrinis“ matmuo - atsiras problema ne tik sumontuoti eilę gaminių, bet ir užtikrinti paties gaminio sklandų darbą. Užspaustas iš šono, rėmeliu, jungiklio klavišas nuolat strigs, o vėliau - greičiausia, suges.
Elektros instaliacijos atnaujinimo būdai
Jeigu nesinori frezuoti sienų ir daryti didelio remonto, galima pasirinkti paprastesnį sprendimą, kuomet laidai pravedami per specialias instaliacines grindjuostes, kurios montuojamos sienos ir grindų sandūroje.
Kad ateityje nekiltų problemų, svarbu pasirinkti geros kokybės instaliacines dėžutes. Dažniausiai naudojamos potinkinės įleidžiamos dėžutės, jų nesimato, bet tai nereiškia, kad tinka pačios pigiausios.
Instaliacines montažines dėžutes reiktų rinktis pagal jungiklių ar kištukinių lizdų mechanizmo skersmenį ir gylį, atsižvelgiant į korpuso plastiko kokybę, pagal sandarumą, kad į dėžutę nepatektų tinko, glaisto masės.
Žvelgiant tik iš techninės pusės, elektrikai mėgsta JUNG SCHUKO® jungiklius ir kištukinius lizdus dėl paprasto, saugaus ir tvirto montavimo, šio gamintojo prietaisai turi atraminį žiedą, laidų griebiklį, su kuriuo lengva sujungti laidus.
Atnaujinant elektros instaliaciją daugeliu atvejų ne tik keičiama kištukinių lizdų ir jungiklių vieta, bet ir didinamas jų kiekis. Ekonomiški ir patogūs sprendimai yra sumontuoti prietaisus drauge.
Standartiniai elektros instaliacijos elementų išdėstymo principai
Jungiklių ir rozečių išdėstymas neatsiejamas nuo bendro patalpų išplanavimo bei susietas su elektros laidų išdėstymu. Pirmiausia daromas patalpų, baldų ir buitinės technikos išdėstymo projektas. Tada galime numatyti rozečių ir jungiklių vietas ir pagal tai optimaliai suprojektuoti laidų pravedimą.
Laidai ir kabeliai montuojami instaliacinėse zonose. Tai daroma tam, kad būtų žinoma, kur eina laidai, kad jie nebūtų pažeisti gręžiant, įsukant laikančiuosius elementus. Horizontaliosios instaliacijos zonos plotis turėtų būti 30 cm, vertikaliosios - 20 cm. Apačioje horizontalioji zona prasideda 15 ir 90 cm atstumu nuo grindų, viršuje - 15 cm nuo lubų. Į šias zonas montuojami kištukiniai lizdai, jungikliai ir atšakos dėžutės.
Standartinis sieninių šviestuvų aukštis nuo grindų - 1,30 cm.
Jeigu leistinoji galia nedidinama, dažniausiai vienfaziam elektros įvadui su 3 kW leistinosios naudoti galia nuo įvadinio skydelio, kuriame yra skaitiklis, rekomenduojama rinktis 3 gyslų kabelį su ne mažiau kaip 4 mm² vario laidininkais, jei naudojami aliuminio laidai, jie turėtų būti ne mažesnio kaip 6 mm² skersmens.
Privačiame name dažniausiai naudojami 1,5 ir 2,5 kv. mm laidai. 1,5 kv. mm laidai naudojami apšvietimo instaliacijai. Rozetės jungiamos naudojant 2,5 kv. mm laidus.
Elektros instaliacijos atnaujinimas virtuvėje
Virtuvė - viena sudėtingiausių erdvių visame būste elektros instaliacijos požiūriu. Planuojant elektros instaliaciją virtuvėje būtina atsižvelgti ne tik į rozečių vietą, bet ir į kabelio skerspjūvį bei leidžiamą apkrovą. Kaip matyti lentelėje, net ir nedidelis galios padidėjimas reikalauja storesnio laido. Pavyzdžiui, variniam izoliuotam laidui 2,5 mm² saugi apkrova yra apie 21 A (≈ 4,6 kW prie 220 V), tačiau galingesniems prietaisams, tokiems kaip kaitlentės ar orkaitės, dažnai būtinas 4-6 mm² kabelis arba net trifazis pajungimas.
| Kabelio skerspjūvis (mm²) | Saugi apkrova (A) | Apytikslė galia (kW prie 220V) |
|---|---|---|
| 2,5 | 21 | 4,6 |
| 4 | 27 | 5,9 |
| 6 | 34 | 7,5 |
Indaplovė: griežtai draudžiama montuoti rozetę tiesiai už indaplovės dėl drėgmės rizikos ir gylio trūkumo. Tai rozetės virš stalviršio, skirtos smulkiai buitinei technikai. Rekomenduojama įrengti rozečių blokus po 2-4 lizdus kas 1,5-2 metrus stalviršio ilgio.
Elektros instaliacijos atnaujinimas kitose patalpose
Svetainėje didžiausias dėmesys skiriamas TV zonai ir patogumui sėdint ant sofos. Viena didžiausių klaidų - palikti tik dvi rozetes už televizoriaus. Nepamirškite rozečių šalia minkštųjų baldų. Šiandien mes nuolat naudojame telefonus, planšetes ar nešiojamus kompiuterius sėdėdami svetainėje. Rozetės turėtų būti numatytos abiejose sofos pusėse, apie 30 cm nuo grindų.
Miegamajame elektros instaliacija turi būti nepastebima, bet lengvai pasiekiama. Kiekvienoje lovos pusėje turėtų būti numatytas blokas, kurį sudaro bent dvi rozetės: viena naktiniam šviestuvui, kita - telefono krovimui ar elektroniniam laikrodžiui. Priešais lovą: Jei ateityje planuojate kabinti televizorių, numatykite rozetes ir interneto laidą 140 cm aukštyje.
Vonios kambarys yra padidintos rizikos zona dėl drėgmės ir elektros derinio. Čia galioja griežtos zonavimo taisyklės. Prie veidrodžio: Būtina bent viena, o geriau dvi rozetės (plaukų džiovintuvui, barzdaskutei, elektriniam dantų šepetėliui). Skalbyklė ir džiovyklė: Kiekvienam prietaisui reikia atskiros rozetės. Drėgnose patalpose esančiai įrangai reikėtų naudoti saugiklius su nuotėkio rele.
Namų biuras reikalauja specifinio požiūrio. Vienas standartinis dvigubas lizdas čia niekada nebus pakankamas. Rekomenduojama įrengti rozečių blokus ne tik 30 cm aukštyje, bet ir virš numatomo darbo stalo (arba tiesiogiai jame). Tai leis patogiai prijungti laikinai naudojamus įrenginius nesilankstant po stalu.
Koridorius dažnai lieka nuskriaustas, tačiau tai klaida. Čia būtina bent viena rozetė dulkių siurbliui prijungti (strategiškai patogioje vietoje, kad laidas pasiektų visus kampus). Taip pat koridoriuje dažnai statomi Wi-Fi maršrutizatoriai, kuriems reikia elektros ir interneto įvado.
Šiuolaikiniai elektros instaliacijos sprendimai

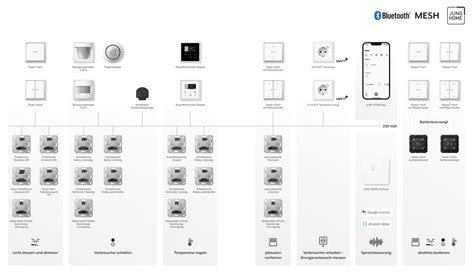

Elektros instaliaciją galima atnaujinti ir padaryti daug patogesne nevedžiojant kabelių iš naujo. Šiuolaikinis sprendimas - belaidė namų valdymo sistema JUNG Home, kuri gali valdyti praktiškai viską: pradedant šviesos jungikliais, šviesos intensyvumo reguliatoriais, kištukiniais lizdais, termostatais, žaliuzėmis, baigiant arbatinuku ar televizoriumi. Tai sistema, kurioje vietoje tradicinių jungiklių, rozečių ir kitų prietaisų naudojami elektroniniai jungikliai, rozetės, termostatai ir kiti valdymo prietaisai.
Atnaujinant elektros instaliaciją tereikia senus jungiklius ir rozetes pakeisti valdomais per Bluetooth Mesh ryšį. JUNG Home suteikia galimybę du (ar daugiau) jungiklių sujungti kartu belaidžiu būdu, leidžia padaryti valdymą iš kelių vietų, netempiant jokių papildomų laidų, nedarant statybinių darbų - kurie ir užtrunka, ir kainuoja. T. y. nereikia sienose pravedinėti laidų, po to tinkuoti, dažyti...
JUNG Home principas labai paprastas - visas elektros instaliacijos prietaisų valdymas vyksta per vietinį belaidį Bluetooth Mesh ryšį. Prietaisai veikia dirbdami kartu viename Bluetooth tinkle. Tik šiam ryšiui nereikalingas nei internetas, nei serveris. JUNG Home prietaisai veikia patalpų viduje, iki 30 m atstumu, montavimui reikalinga įprastinė 230 V elektros instaliacija ir kartu su prietaisu komplektuojamas kabelis bei sieninis montavimo lizdas. Elektros skydelyje nieko keisti nereikia.
Su JUNG Home sistema be jokio remonto labai patogu atnaujinti elektros instaliaciją ne tik bute, bet ir name. JUNG Home jungikliai, kištukiniai lizdai, termostatai, judesio davikliai, žaliuzių, garažo vartų pakėlimo ir nuleidimo, durų ir vartų atidarymo, kiemo apšvietimo jungikliai visiškai nesiskiria nuo klasikinių ir visiems įprastų JUNG ar kito gamintojo rozečių ir jungiklių, išskyrus šviesos diodą dešinėje, kuris užsidega signalo priėmimo ir išsiuntimo metu. Signalas perduodamas pakopiniu principu - nuo vieno prietaiso antram, trečiam ir t.t. Galimas valdymas ir konfigūravimas ekrane, pritvirtintame ant sienos, bet patogiausias - per programėlę telefone.
Elektros instaliacijos gedimų prevencija ir šalinimas
Pirmas signalas, kad jūsų namuose yra problemos su elektros instaliacija - nuolat iššokantys saugikliai. Įmonės „Sprendimų gausa“ direktoriaus Kęstučio Skystimo teigimu, saugikliai paprastai išmušami dėl trijų priežasčių: perkrovos tinkle, pasenusio saugiklio ir netinkamai prisuktų arba surūdijusių kontaktų. „Jeigu saugiklis išmuštas dėl perkrovos, grėsmės nebus. Jį įjungei, jį vėl išmuš. Saugiklis neleidžia įvykdyti perkrovos. Tu jo tiesiog neįjungsi. Antras atvejis, jei saugiklis išmušinėja dėl to, kad kontaktai apdegę ir jis susidėvėjęs, jis viduje kaista ir nebegali dirbti, vėlgi, nieko nebus, nes saugiklis automatiškai atsijungs. Bet jeigu saugiklis turi prastą kontaktą su laidine sistema, kontaktas yra oksidavęsis, toje vietoje vyksta kaitimas, saugiklis sudirba pavėluotai, tada pasireiškia gaisro židinys, o jei yra daugiau drėgmės, dulkių, riebalų, įvyksta gaisras“, - tikina ekspertas.
Statybų bendrovės „Astana“ vadovas Mindaugas Lizūnas teigia, kad jei saugikliai išmušinėjami nuolat, reikia aiškintis problemos priežastis, nes tai bet kokiu atveju signalizuoja problemą. „Jei tai vyksta dažnai, kažkas yra netvarkoje. Reikia turėti prietaisus, pasitikrinti, kurioje vietoje yra problema ir pašalinti gedimą.
Elektros šokas: Jei prisilietus prie elektros įrenginio Jus lengvai nukrečia, tai dar nereiškia, kad sugedęs būtent įrenginys. Elektros laidumą gali padidinti po prietaisu esantys kilimai arba drėgmė. Taip pat gan dažnai pasitaikanti problema - netinkamas elektros įžeminimas. Ši problema gali būti tiek pačiame elektros prietaise, tiek elektros instaliacijoje. Pastebėjus šią problemą, patartina ją išspręsti kuo greičiau, nes delsiant ji gali tapti dar opesne.
Kaistantys šviestuvai: Ekspertai pataria karts nuo karto patikrinti šviestuvų temperatūrą, ypatingai tų, kurie yra įmontuoti prie lubų. Taip pat visada naudokite tokio stiprumo lemputes, kokios yra nurodytos šviestuvo rekomendacijose, nes jei nuspręsite naudoti lemputes, turinčias daugiau vatų, yra didelė tikimybė, kad šviestuvas pradės kaisti. Norint išvengti gaisro ar kitų nutikimų, rekomenduojama kaitrines - volframines lemputes keisti LED lemputėmis, kurios gamina mažiau šilumos ir naudoja ne tiek daug energijos.
Mirganti šviesa: Dažniausiai mirganti šviesa nurodo būtent lemputės, kuri yra įsukta į šviestuvą, problemą, tačiau jei net ir pakeitus lemputę mirgėjimas nenustoja, patartina kviesti kvalifikuotą specialistą, nes bėda gali būti šviestuvo transformatoriuje ar netgi pačios elektros instaliacijos sistemose.
Neveikiantys jungikliai: Jei staiga nustoja veikti dažnai naudojami jungikliai, jų neveikimo priežastis gali būti lengvai pašalinama arba pašalinama šiek tiek sudėtingiau. Dažniausiai pasitaikančios tokio gedimo problemos: iš vidaus sulūžęs pats jungiklis arba nutrūkęs laidas.
Degėsių kvapas: Jei savo namuose pajautėte degėsių kvapą, kuris pasklido ne nuo pridegusio pyrago, tai nieko nelaukdami išjunkite elektros maitinimą iš skydinės. Degėsių kvapas nurodo kelias galimas problemas: elektros instaliacijos, prietaiso arba perkrovos. Pajutę šį kvapą nedelsiant ieškokite problemos ir ją spręskite, nes kitu atveju gali kilti gaisras.
Kibirkštys: Jei jungdami elektros prietaiso kištuką į rozetę pirmą kartą pamatote kibirkštį, tai normalu, tačiau jei tai kartojasi nuolat, o kibirkštys matosi ne tik įjungimo metu, bet ir kištukui esant rozetėje - tai jau problema. Jei kartu su kibirkštimi išgirstate ir pokštelėjimą, tai ženklas, kad Jūsų rozetės laidai netvarkingi. Dažnai šią problemą pavyksta išspręsti pakeitus senąją rozetę nauja, tačiau net jei pakeitus rozetę problema kartojasi, gedimo teks ieškoti giliau.
Kada kreiptis į specialistą?
Kvalifikuotas elektrikas žino, kaip patikrinti ir išspręsti įvairius elektros instaliacijos gedimus. Jei nesate tikri dėl savo žinių ir įgūdžių, geriausia kreiptis į profesionalus. Tai padės išvengti nelaimingų atsitikimų, gaisrų ir užtikrins saugų bei patikimą elektros instaliacijos veikimą.
Jei planuojate montavimo darbus ar kyla klausimų, kreipkitės į specialistus. Tinkamai atliktas elektros lizdų ir jungiklių montavimas užtikrina jūsų namų saugumą ir patogumą. Laikydamiesi saugos standartų, galite išvengti elektros avarijų ir užtikrinti stabilų prietaisų veikimą.
Jei reikia elektriko, kreipkitės jau dabar. Ar įsivaizduotumėte savo gyvenimą be elektros? Turbūt, ne. Tačiau perdegusi lemputė nėra pati didžiausia bėda, daug blogiau, kai bute dingsta elektra. Elektros instaliacija - tai namų saugumas bei patogumas. Dirbdami su elektra žinome visų laidų paskirtį ir žymėjimų reikšmes, tuo tarpu kitiems ne visada aišku, ką reiškia vienas ar kitas žymėjimas.
Jei turite bėdų su elektra ar elektros prietaisais, kreipkitės į mūsų meistrą. Elektros lizdų ir jungiklių montavimas - svarbus namų instaliacijos etapas. Tinkamai įrengti lizdai ir jungikliai užtikrina patogų prietaisų naudojimą ir namų saugumą.
